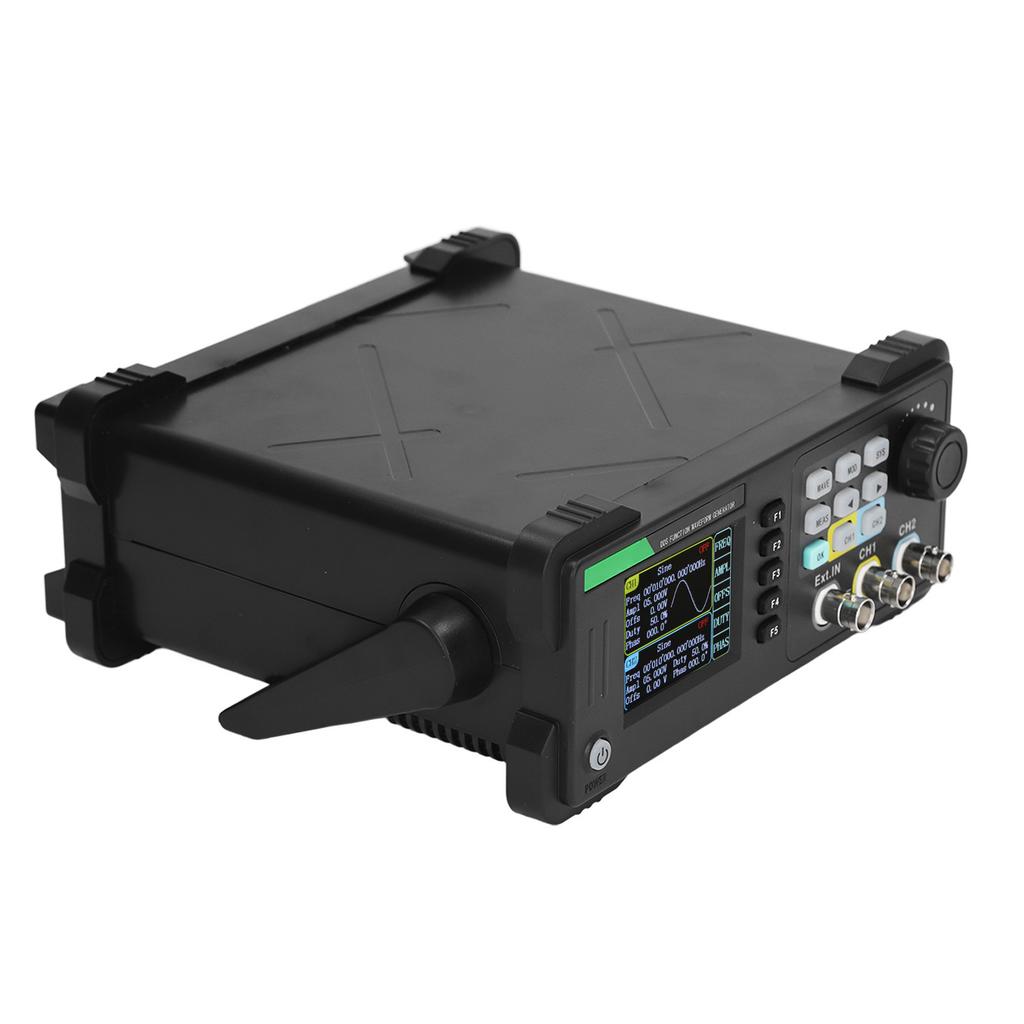

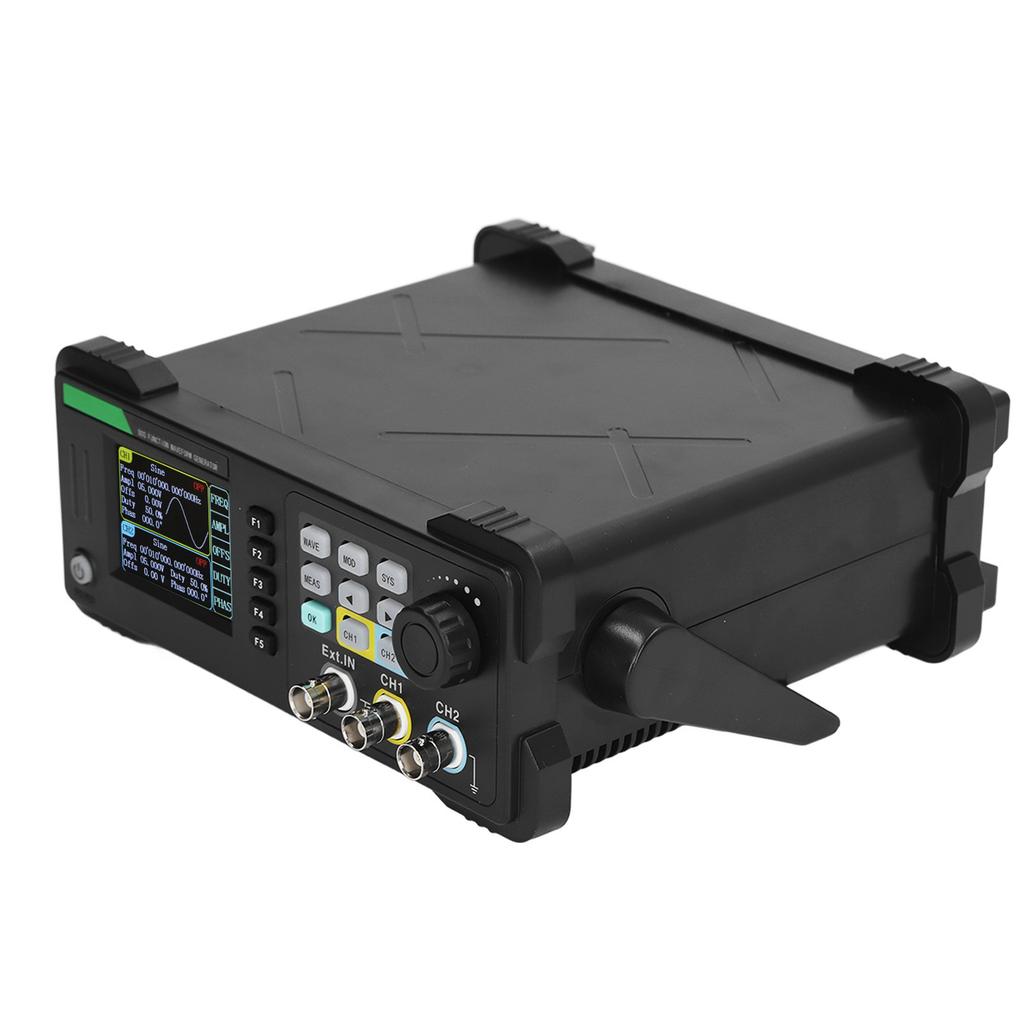

Характерная черта:
1. Улучшенная производительность: Двухканальный DDS генератор произвольной формы использует интегральную схему FPGA и высокоскоростной микропроцессор MCU, что значительно повышает стабильность сигнала. Частотный выход синусоидальной волны может достигать 20 МГц, частота дискретизации может достигать 200 Мвыб/с, вертикальное разрешение 13 бит, а глубина памяти составляет 8 тыс.
2. Регулируемая разность фаз: Эквивалентный двухканальный генератор функций может одновременно выдавать одинаковые или различные функциональные сигналы или сигналы произвольной формы. Все параметры можно регулировать независимо. Фазовый сдвиг между двумя каналами составляет 0–359,9 градусов, непрерывно регулируемый.
3. Различные формы волны: Встроенные 5 основных и 32 произвольные формы волны для хранения. Поддержка внутреннего хранения 50 групп пользовательских отредактированных форм волны. Вы можете нарисовать любую форму волны одним щелчком мыши и скачать ее на генератор сигналов.
4. Более легкий контроль: Поддержка управления с помощью компьютерного программного обеспечения. После загрузки и установки программного обеспечения подключите генератор сигналов через кабель передачи данных, и вы сможете просматривать все соответствующие данные на компьютере, а также настраивать все функции через компьютер.. Все операции визуально отображаются в программном обеспечении верхнего уровня, что позволяет быстро настраивать параметры и значительно повысить рабочую эффективность прибора.
5. Высокая точность: Генератор сигналов DDS может использовать синусоидальную, прямоугольную, треугольную или любую другую волну для генерации последовательностей импульсов, и количество импульсных циклов непрерывно регулируется в диапазоне от 1 до 1048575.. Напряжение смещения импульса непрерывно регулируется. Амплитуда импульса непрерывно регулируется с точностью до 0,01 В.
Технические характеристики:
Тип объекта: Генератор сигналов
Характеристики:
1. Использование 2,4-дюймового TFT LCD экрана с разрешением 320 x 240 и четким графическим интерфейсом;
2. Поддержка китайского и английского меню;
3. Два канала независимы друг от друга и имеют функцию фазовой синхронизации;
4. Частота дискретизации 200 Мвыб/с, вертикальное разрешение 13 бит, глубина памяти 8 тыс.;
5. Встроенные 5 основных и 32 произвольные формы волны;
6. Функция хранения осциллограмм. Поддержка внутреннего хранения 50 групп пользовательских отредактированных форм волны;
7. Выход импульсной волны с настраиваемым временем нарастания/спада;
8. Встроенные функции модуляции AM, FM и PM;
9. Функция внутренней и внешней модуляции ASK, FSK, PSK;
10. Двухканальный выход, максимальная выходная частота 20 МГц;
11. Форма сигнала линейного и логарифмического развертки и строба импульсов;
12. С высокоточным частотомером 100 МГц и 32-битным счетчиком;
13. Стандартный интерфейс USB-устройства;
14. Он оснащен многофункциональным программным обеспечением для редактирования произвольных форм волны.
Напряжение штепсельной вил: AC100 240В
Частота:
модель: ЭТ3320С
Синусоидальная волна: 1 мкГц 20 МГц
Квадратная волна: 1 мкГц 15 МГц
Треугольная волна: 1 мкГц 15 МГц
Импульсная волна: 100 мкГц 6 МГц
Любая волна: 1 мкГц 6 МГц
Частотное разрешение: 1 мкГц
Точность частоты: + 20 ppm
Стабильность частоты: + 1 ppm 3 ч
Характеристики формы волны:
Тип формы сигнала: Синусоидальная волна, прямоугольная волна, треугольная волна, импульс, шум, произвольная волна (включая ДК). Существует 32 произвольные волны и 50 определяемых пользователем форм волны.
Длина формы сигнала: 8192 пунктов
Частота дискретизации формы сигнала: 200MSA s
Вертикальное разрешение формы сигнала: 13 бит
Особенности синусоидальной волны:
Система подавления гармоник: более 45 дБн при <1 МГц), более 40 дБн на частоте 1 МГц 20 МГц.
Общее гармоническое искажение: <0,8% (20 Гц 20 кГц, 0 дБм)
Характеристики сигнала прямоугольной формы:
Время взлета и падения: <20нс
Перелетать: <5процентов
Рабочий цикл:
Частота < 100 кГц: 1 процент 99 процентов ;
100 кГц < Частота < 5 МГц: 20 процентов 80 процентов ;
5 МГц меньше чем Частота: 40процент 60процент , 0.1процент разрешение.
Особенности пульсовой волны:
Ширина импульса: Минимум 20 нс, разрешение 1 нс
Время прыжка с края: Минимум 20 нс;
Перелетать: <5процентов
Джиттер: 6 нс+0,1 процента цикл
Особенности пилообразной волны:
Линейность: более 98 процентов (0.01 Гц 10 кГц)
Симметричная особенность: 0.0 100.0процента (разрешение 0,1 процента )
Функции вывода:
Амплитуда:
Диапазон амплитуд:
Частота < 10 МГц: 2мВпп 20Впп
10 МГц меньше чем Частота < 30 МГц: 2мВ пик-пик 10В пик-пик
30 МГц меньше чем Частота: 2мВпик-пик 5Впик-пик
Амплитудное разрешение: 1mV
Точность амплитуды: 1 процент от стоимости комплекта + 2 мВ пик-пик (Синусоида 1 кГц, 0 смещения, >10 мВ пик-пик)
Амплитудная плоскостность (1 В размах относительно синусоиды 1 кГц): + 0,4 дБ < 10 МГц. + 1,0 дБ более 10 МГц.
Выходное сопротивление: 50 Ом + 10 процентов (типичный)
защита: Все выходные клеммы сигнала могут работать в режиме короткого замыкания под нагрузкой в течение 60 секунд..
Компенсировать:
Диапазон выходного сигнала при выходной амплитуде > 0,1 В: Выходной диапазон: + 10 В пик, переменный+постоянный ток
Диапазон выходного сигнала при 2 мВ < Амплитуда выходного сигнала < 0,1 В: + 0,250 В пик., переменный+постоянный ток
Разрешение смещения: 1mV
Особенности фазы:
Диапазон регулировки фазы: 0 359.9 градусов
Разрешение фазы: 0.1 градусов
Функция внешнего измерения:
Функция частотомера:
Диапазон измерения частоты: 1 Гц 100 МГц
Время выхода в ворота: 0,01 с 10 с непрерывная регулировка
Функция счетчика:
Диапазон подсчета: 0 4294967295
Метод подсчета: Руководство по эксплуатации
Диапазон напряжения входного сигнала: 2Впп 20Впп
Режим соединения: Постоянный или переменный ток
Измерение ширины импульса: Разрешение 1 нс, максимум 20 с
Измерение периода: Разрешение 1 нс, максимум 20 с
АМ-модуляция:
Выходной канал: СН1 или СН2
Несущая волна: Синусоидальная волна, прямоугольная волна, пилообразная волна, импульсная волна, произвольная волна (исключая постоянный ток)
Источник: Внутренний или внешний ГУН (внешний - необязательно).
Модулированная волна: Синусоидальная волна, прямоугольная волна, треугольная волна, восходящая наклонная волна, нисходящая наклонная волна
Частота модуляции: 2 МГц 20 кГц
Глубина модуляции: 0 процентов 120 процентов
FM-модуляция:
Выходной канал: СН1 или СН2
Несущая волна: Синусоидальная волна, прямоугольная волна, пилообразная волна, импульсная волна, произвольная волна (исключая постоянный ток)
Источник: Внутренний или внешний ГУН (внешний - необязательно)
Модулированная волна: Синусоидальная волна, прямоугольная волна, треугольная волна, восходящая наклонная волна, нисходящая наклонная волна
Частота модуляции: 2 МГц 20 кГц
Смещение частоты: 0 максимальная несущая частота
Модуляция по фазе:
Выходной канал: СН1 или СН2
Несущая волна: Синусоидальная волна, прямоугольная волна, пилообразная волна, импульсная волна, произвольная волна (исключая постоянный ток)
Источник: Внутренний или внешний ГУН (внешний - необязательно)
Модулированная волна: Синусоидальная волна, прямоугольная волна, треугольная волна, восходящая наклонная волна, нисходящая наклонная волна
Частота модуляции: 2 МГц 20 кГц
Отклонение фазы: 0 градусов 360 градусов
Модуляция ASK:
Выходной канал: СН1 или СН2
Несущая волна: Синусоидальная волна, прямоугольная волна, пилообразная волна, импульсная волна, произвольная волна (исключая постоянный ток)
Источник: Внутренний или внешний
Волна модуляции: Прямоугольный сигнал с коэффициентом заполнения 50 процентов
Скорость модуляции: 2 МГц 1 МГц
Амплитудная модуляция: 0 амплитуда несущей
Модуляция FSK:
Выходной канал: СН1 или СН2
Несущая: синусоидальная волна, прямоугольная волна, пилообразная волна, импульсная волна, произвольная волна (исключая постоянный ток)
Источник: Внутренний или внешний
Волна модуляции: Прямоугольный сигнал с коэффициентом заполнения 50 процентов
Скорость модуляции: 2 МГц 1 МГц
Скачкообразная перестройка частоты: Диапазон несущих частот
Фазовая манипуляция:
Выходной канал: СН1 или СН2
Несущая волна: Синусоидальная волна, прямоугольная волна, пилообразная волна, импульсная волна, произвольная волна (исключая постоянный ток)
Источник: Внутренний или внешний
Волна модуляции: Прямоугольный сигнал с коэффициентом заполнения 50 процентов
Скорость модуляции: 2 МГц 1 МГц
Фаза модуляции: 0 градусов 360 градусов
Функция частотной развертки:
Разверточный канал: СН1 или СН2
Тип частотной развертки: Линейная развертка, логарифмическая развертка
Время частотной развертки: 1 мс 999,999 с
Диапазон настройки: Начальная и конечная точки могут быть установлены произвольно
Направление развертки: Вперед, назад, туда и обратно
Источник триггера: Внутренний, внешний, ручной
Особенности Burst:
Выходной канал: СН1 или СН2
Несущая волна: Синусоидальная волна, прямоугольная волна, пилообразная волна, импульсная волна, шум, произвольная волна (исключая постоянный ток)
Количество пульсов: 1 1048575 или неограниченный, с ограничениями
Фаза старта и остановки: 0 360 градусов
Внутренний цикл: 1 мкс 500 с
Источник управления дверью: Внешний
Источник триггера: Внутренний, внешний, ручной
Вход триггера:
Диапазон напряжения входного сигнала: 2Впп 20Впп
Режим соединения: Постоянный или переменный ток
Ширина импульса: >100 нс
Время реакции: <500 нс (импульсный всплеск)< 10 мкСм (частота развертки).
Аналоговый вход модуляции (необязательный):
Входное сопротивление: 1 МОм
Диапазон сигнала: + 2,5 В переменный+постоянный ток.
Список пакетов:
1 x Генератор сигналов1 x Руководство пользователя1 x Шнур питания2 x BNC-кабель с зажимом типа «крокодил»1 x Коаксиальный BNC-кабель1 x USB-кабель для передачи данных
