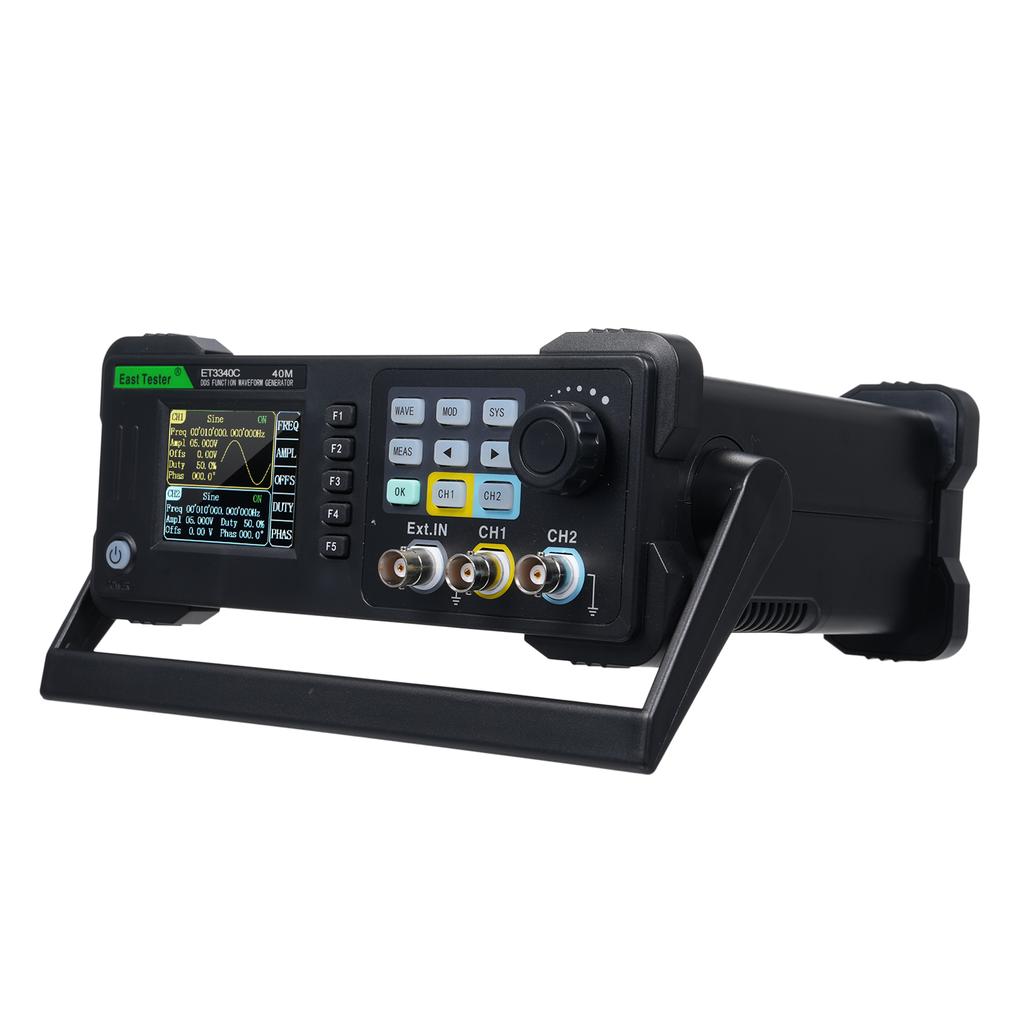

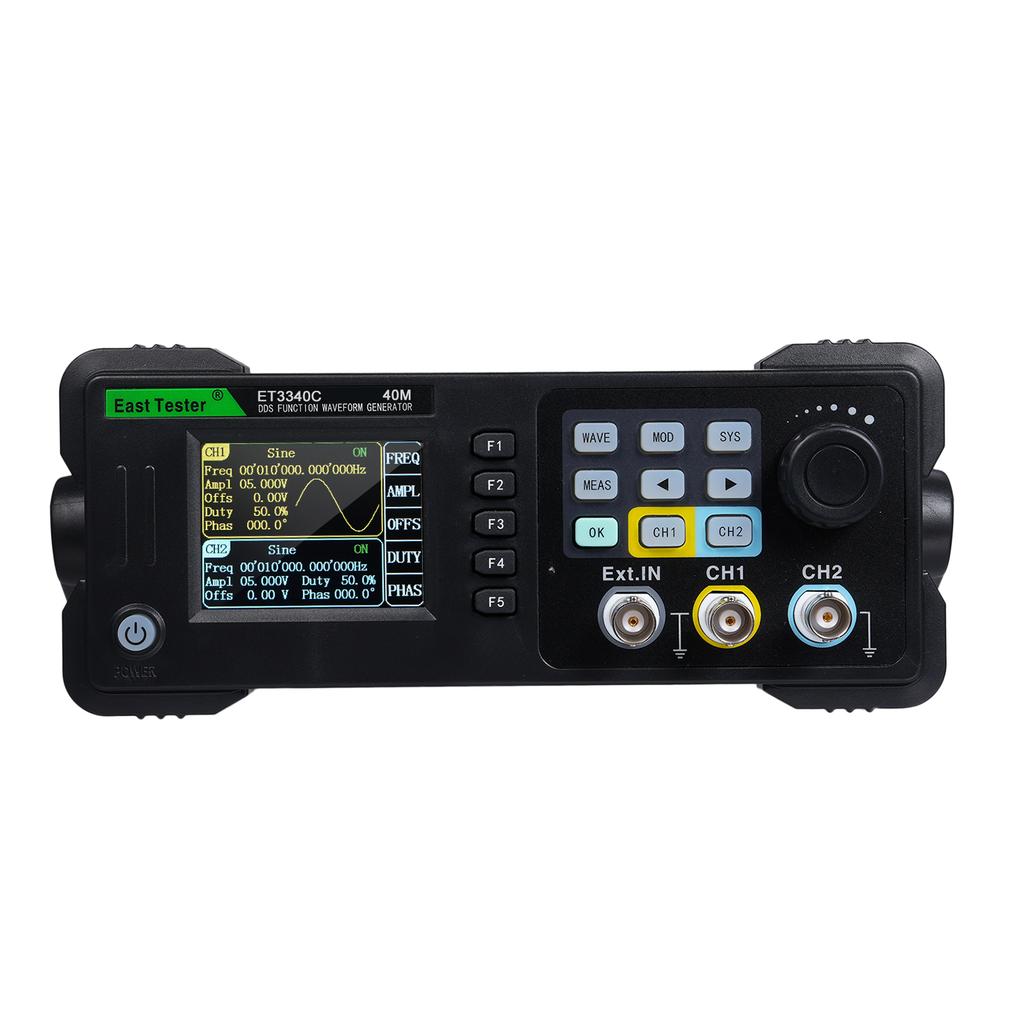

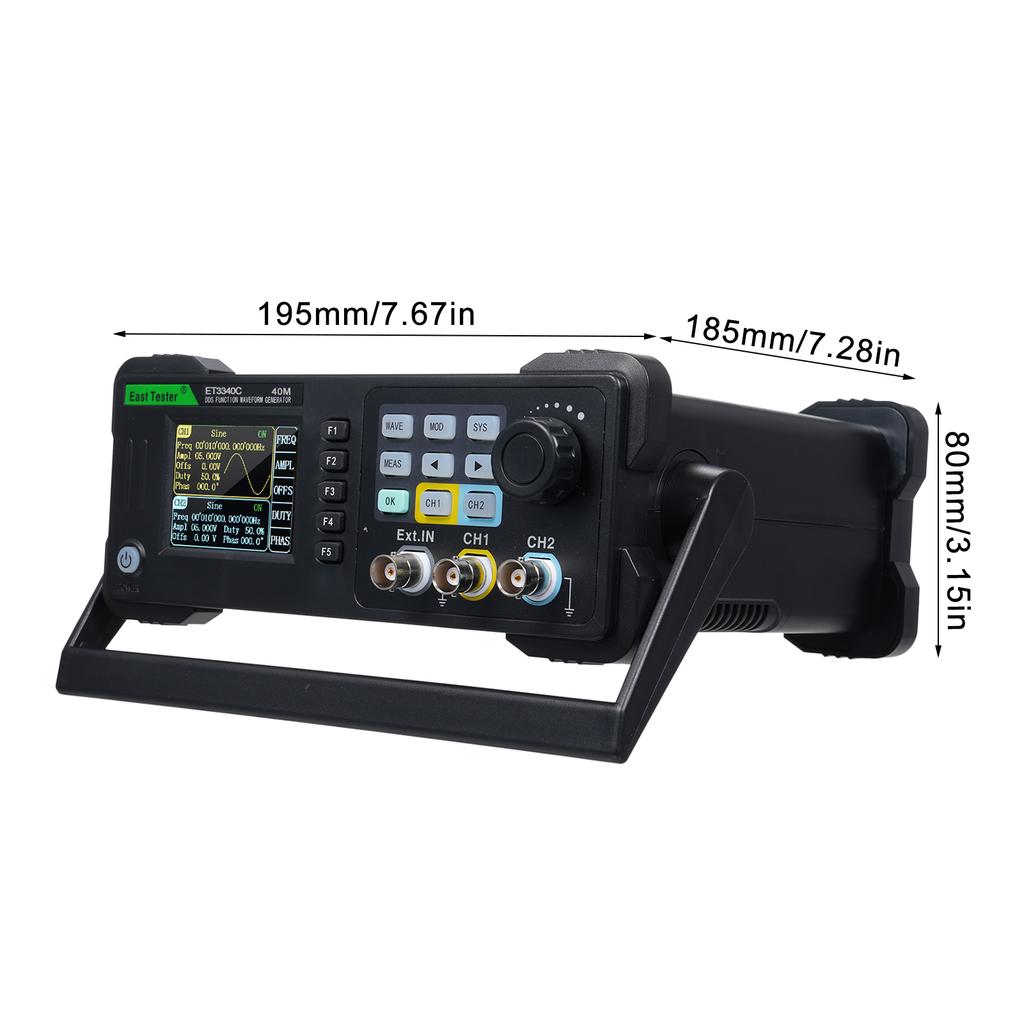

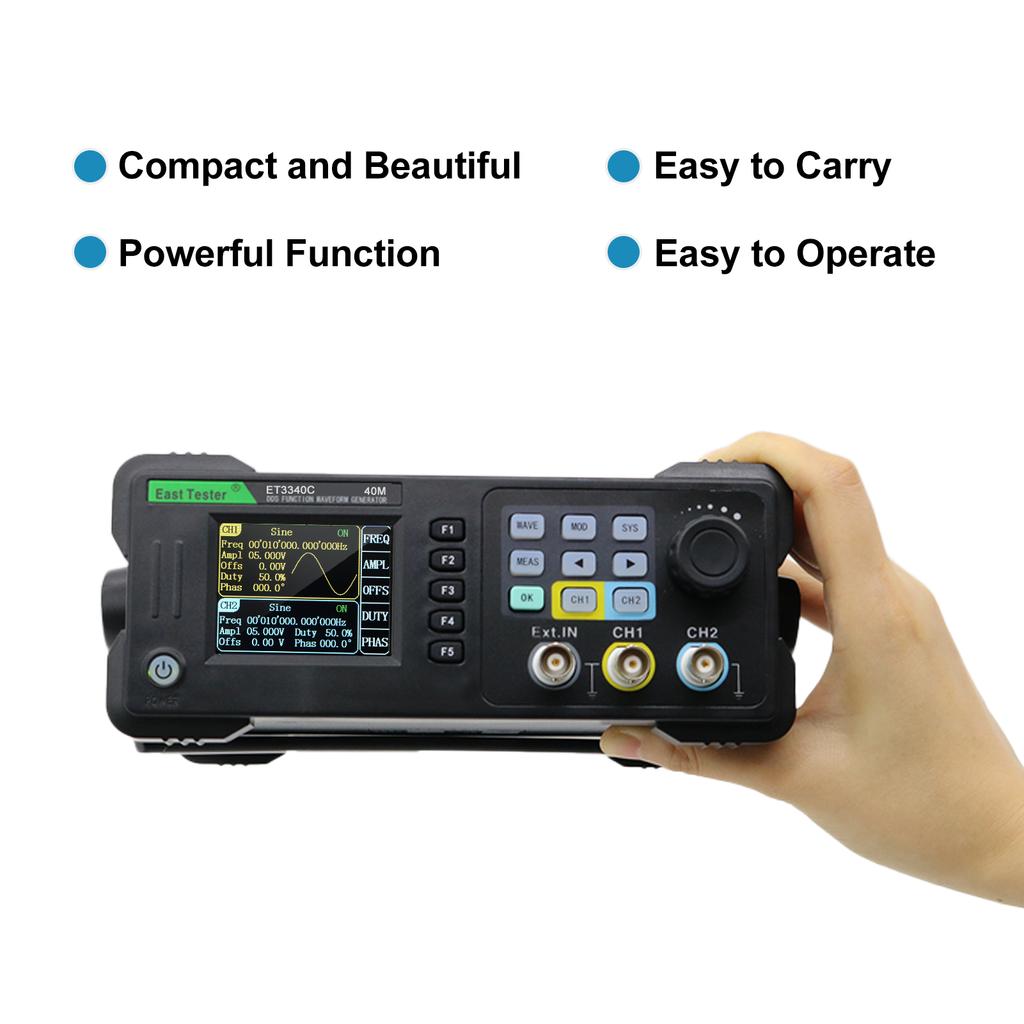

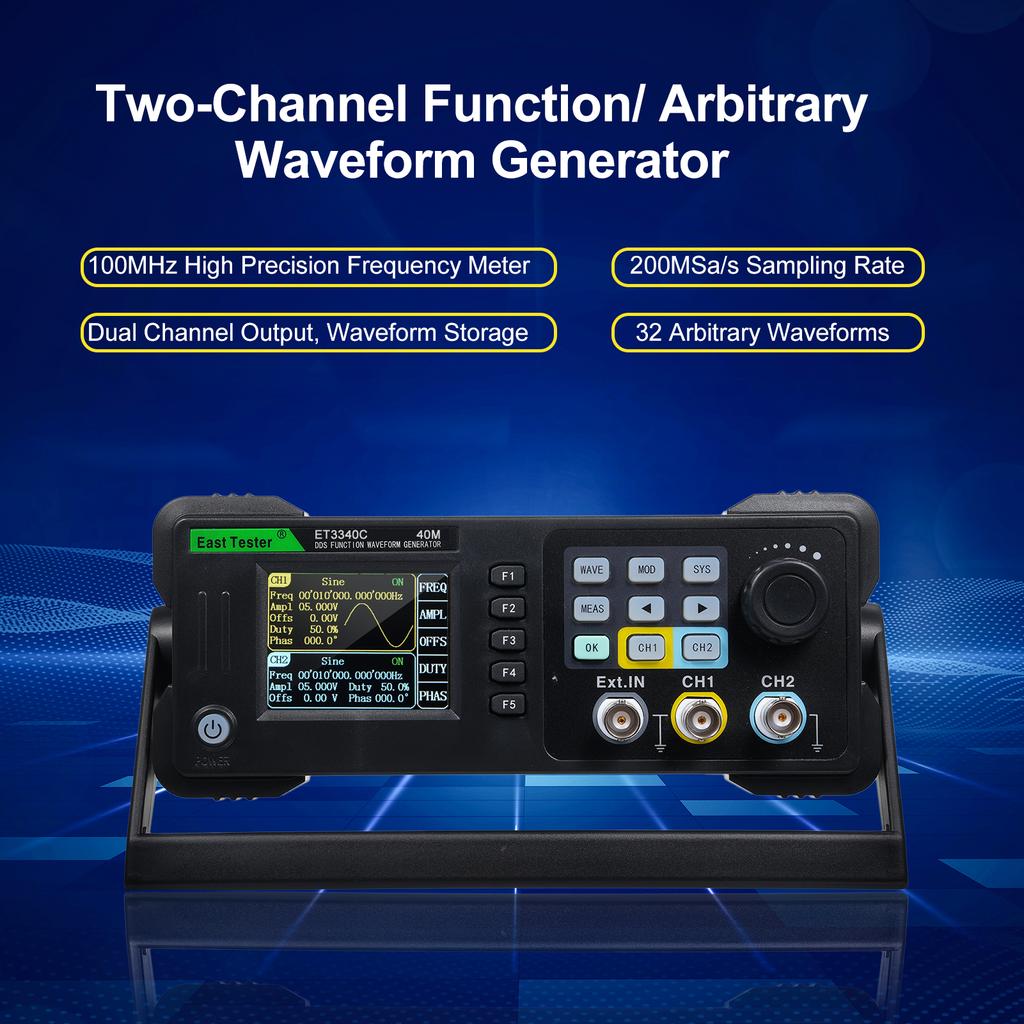

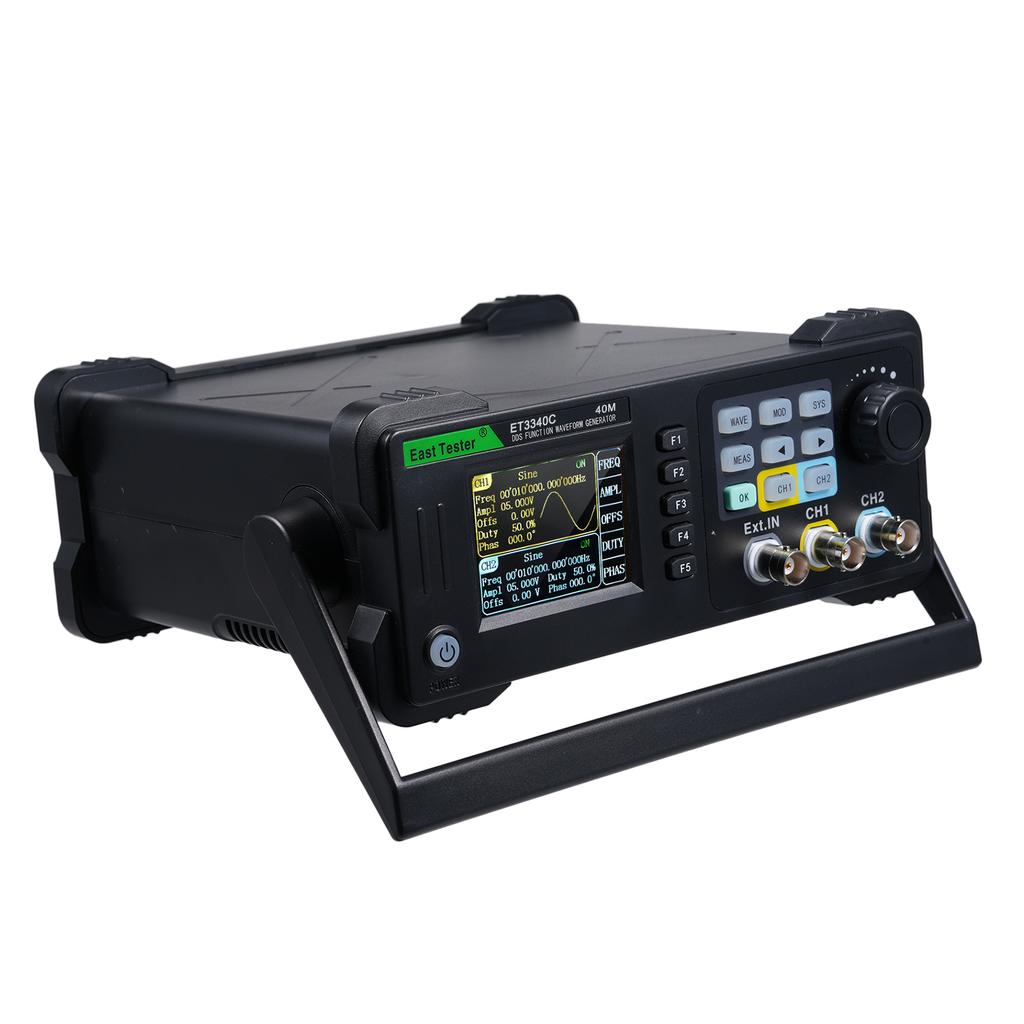

Восточный тестер, двухканальный генератор сигналов произвольной формы, измеритель частоты 40 МГц, импульсный измеритель ET3340C

Двухканальный генератор произвольных волн серии ET33C использует технологию прямого цифрового синтеза частоты, которая может выводить сигналы с высокой точностью, стабильностью и низким уровнем искажений.

Характеристики: 1. 2,4-дюймовый TFT-экран с разрешением 320x240 пикселей и понятным графическим интерфейсом. 2. Доступно китайско-английское меню. 3. Оба канала независимы друг от друга и имеют функцию фазовой синхронизации. 4. Частота дискретизации: 200MSaS, вертикальное разрешение: 13 бит и глубина хранения: 8к. 5. Встроенные 5 основных сигналов и 32 произвольных сигнала. 6. хранение сигналов; Поддержка внутреннего хранения 50 групп пользовательских отредактированных сигналов.; 7. Выход импульсной волны устанавливается по времени фронта. 8. Внутренняя функция модуляции AM, FM, PM (Внешняя модуляция AM, FM, PM не является обязательной.). 9. Внутренняя внешняя функция модуляции ASK, FSK, PSK; 10. Двухканальный выход, максимальная выходная частота 60M; 11. Выход линейно-логарифмической развертки и пакетного сигнала (импульсный поезд) формы сигналов; 12. С высокоточным частотомером 100 МГц и 32-битным счетчиком.; 13. Стандартный интерфейс USB-устройства; Дополнительный внешний интерфейс аналоговой модуляции; 14. Оснащен многофункциональным программным обеспечением для редактирования сигналов произвольной формы.

Характеристики: Подключите: ЕС США Великобритания (По желанию) модель: ЭТ3340С Материал: ABS Напряжение питания: AC 110 ~ 240 В, 50 ~ 60 Гц дисплей: 2,4-дюймовый TFT-светодиод Частотные характеристики: Синус: 1Одна миллионная Гц~40 МГц Площадь: 1Одна миллионная Гц~15 МГц Треугольник: 1Одна миллионная Гц~15 МГц Пульс: 100Одна миллионная Гц~6МГц Произвольное: 1Одна миллионная Гц~6МГц Частотное разрешение: 1Одна миллионная Гц Точность частоты: +-20ppm Стабильность частоты: +-1ppm 3 часа Характеристики формы сигнала: Типы осциллограмм: Синусоидальные, прямоугольные, треугольные, импульсные, шумовые и произвольные волны. (включая ДК). Существует 32 вида произвольных волн и 50 видов пользовательских волн. Длина формы сигнала: 8192 пунктов Частота дискретизации формы сигнала: 200 мсс Вертикальное разрешение формы сигнала: 13бит Синусоидальные характеристики: Синусоидальная волна: Степень подавления гармоник: более 45 дБн ( менее 1 МГц); более 40 дБн (1 МГц ~ 20 МГц) Полное гармоническое искажение: менее 0,8 процента (20 Гц~20 кГц, 0 дБм) Характеристики прямоугольного сигнала: Квадратная волна: ПодъемОсень: менее 20 нс Перерегулирование: менее 5процент Рабочий цикл: частота менее 100 кГц: 1 процент ~ 99 процентов 100 кГц меньше частоты менее 5 МГц: 20% ~80% 5 МГц ниже частоты: 40 процентов ~ 60 процентов (Разрешение 0,1 процента) Характеристики импульсных волн: Импульсная волна: Ширина импульса: Мин 20нс; разрешение 1 нс Время прыжка по краю: Мин 20нс Перерегулирование: менее 5процент Джиттер: 6нс+0,1% периода Характеристики пилообразной волны: Пилозубная волна: Степень линейности: более 98 процентов (0,01 Гц ~ 10 кГц) Симметрия: 0,0~100,0 процентов (разрешение 0,1 процента ) Размер предмета: 195*185*80 мм 7,67*7,28*3,15 дюйма Вес предмета: 598 г 1,32 фунта Вес упаковки: 1152 г 2,54 фунта Размер посылки: 27,5*23,5*12 см 10,82*9,25*4,72 дюйма

Список пакетов: 1 * сигнал генератора 1 * кабель питания 2 * BNC коаксиальные кабели 1 * USB кабель данных 1 * Прямой сигнальный кабель 1 * Руководство пользователя (английский)
