Портативный двухканальный цифровой генератор сигналов флуоресцентного осциллографа 2 в 1. Как осциллограф, он имеет аналоговую полосу пропускания 180 МГц-3 дБ и частоту дискретизации в реальном времени 500 MSPS.. Встроенный генератор функциональных сигналов DDS 20 МГц с 14 видами стандартных функциональных сигналов, выходная амплитуда фиксирована на уровне 1 ВPP, частота синусоидального сигнала до 20 МГц, частота других сигналов до 10 МГц. Встроенное пространство для хранения 120 Мбит, можно хранить до 250 наборов сигналов и 90 снимков экрана, вы можете просматривать полноэкранные изображения и вторичный анализ сохраненных данных сигналов.. Подключаясь к компьютерам через USB-кабель, вы можете напрямую просматривать или копировать сохраненный файл изображения BMP внутри осциллографа.
Характеристики:
Дизайн 2 в 1 с надежным качеством: Портативный двухканальный цифровой генератор сигналов флуоресцентного осциллографа 2 в 1. Как осциллограф, он имеет аналоговую полосу пропускания 180 МГц-3 дБ и частоту дискретизации в реальном времени 500 MSPS.. Встроенный генератор функциональных сигналов DDS 20 МГц с 14 видами стандартных функциональных сигналов, выходная амплитуда фиксирована на уровне 1 ВPP, частота синусоидального сигнала до 20 МГц, частота других сигналов до 10 МГц.
Технология цифрового флуоресцентного дисплея: 2,8-дюймовый IPS-дисплей с четкой четкостью, цветовой температурой и возможностью многоуровневого отображения оттенков серого.; Изменения формы сигнала можно четко увидеть за одну минуту.
Частота обновления сигнала: 50 000 Вт/сек.: Лучше улавливайте сигнал, чтобы негде было спрятаться аномальным формам сигналов.
Точная система триггеров в реальном времени: С полной функцией запуска, автоматический, одиночный, обычный три режима запуска; режим триггера по нарастающему фронту, режим триггера по спадающему фронту.
Адаптивное регулируемое подавление триггера: Адаптирует высокочастотные, низкочастотные и высокошумящие сигналы для очистки стабильных сигналов.

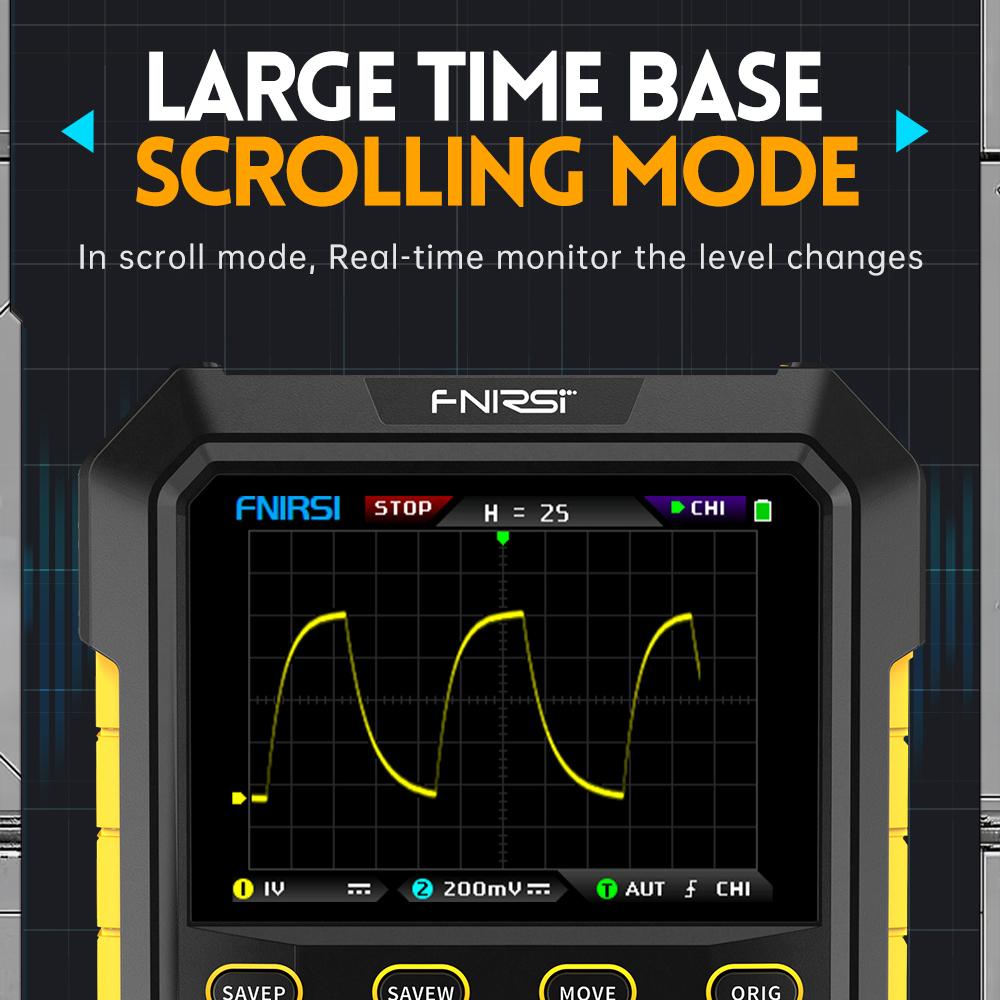

Режим прокрутки с большой временной разверткой: В режиме прокрутки можно отслеживать медленные изменения уровня в режиме реального времени.
Временная база масштабирования ZOOM: Обеспечьте дополнительную временную базу усиления. Он может обеспечить эффект усиления изображения в 2–1000 раз в режиме работы или паузы.
Цифровой флуоресцентный режим XY: Поддержка технологии цифровой флуоресценции, двухканальная генерация графика замкнутой кривой может использоваться для сравнения амплитуды, частоты и фазы двух групп сигналов.

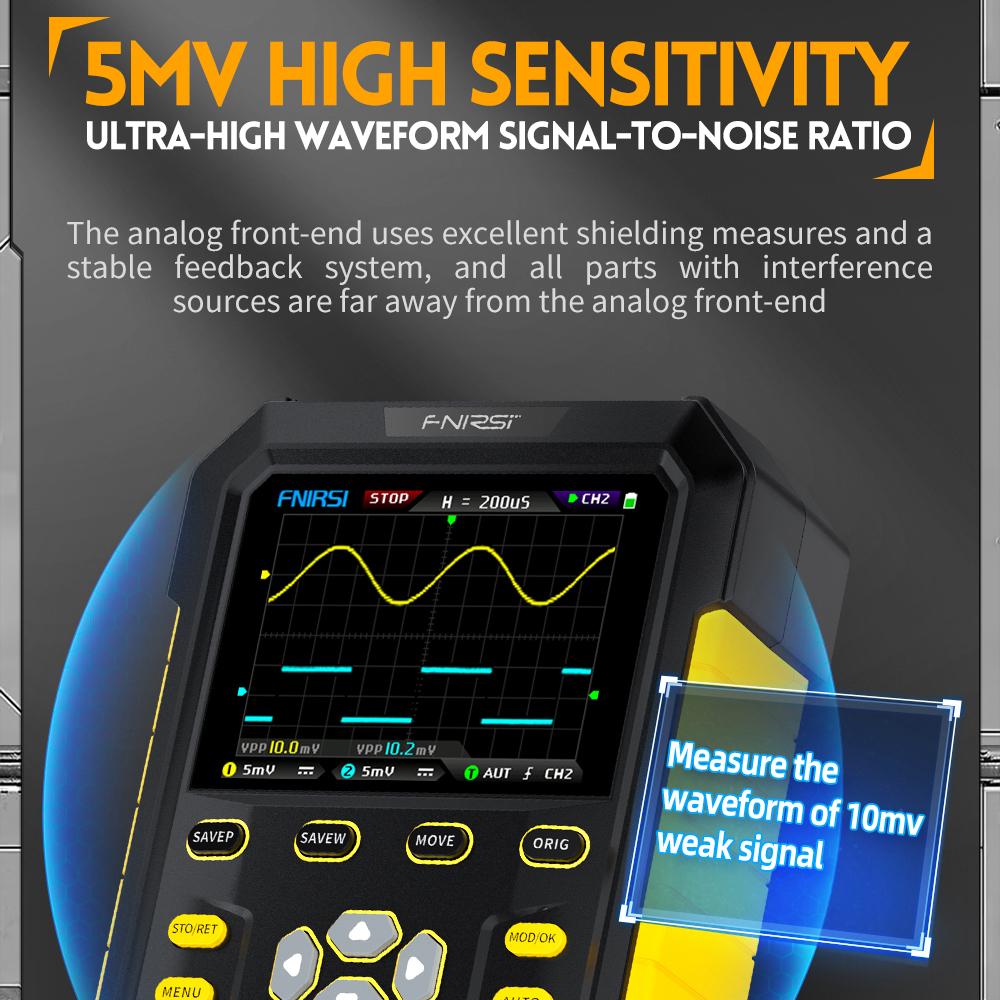

Высокая чувствительность, 5 мВ, сверхвысокое соотношение сигнал/шум: Аналоговый интерфейс использует выдающиеся меры экранирования и стабильную систему обратной связи.; все детали с источниками помех расположены вдали от аналогового интерфейса.
Ограничение пропускной способности оборудования 20 МБ: Аналоговый интерфейс имеет встроенный переключаемый компонент аппаратного ограничения полосы пропускания 20 МГц, а полоса затухания -3DB при включении составляет 20 МГц.
Специальная функция усеченного вывода: Перехват части или всех различных сигналов, измеренных осциллографом, для использования в качестве выходного сигнала генератора сигналов, может быть сохранено до 500 пользовательских сигналов.

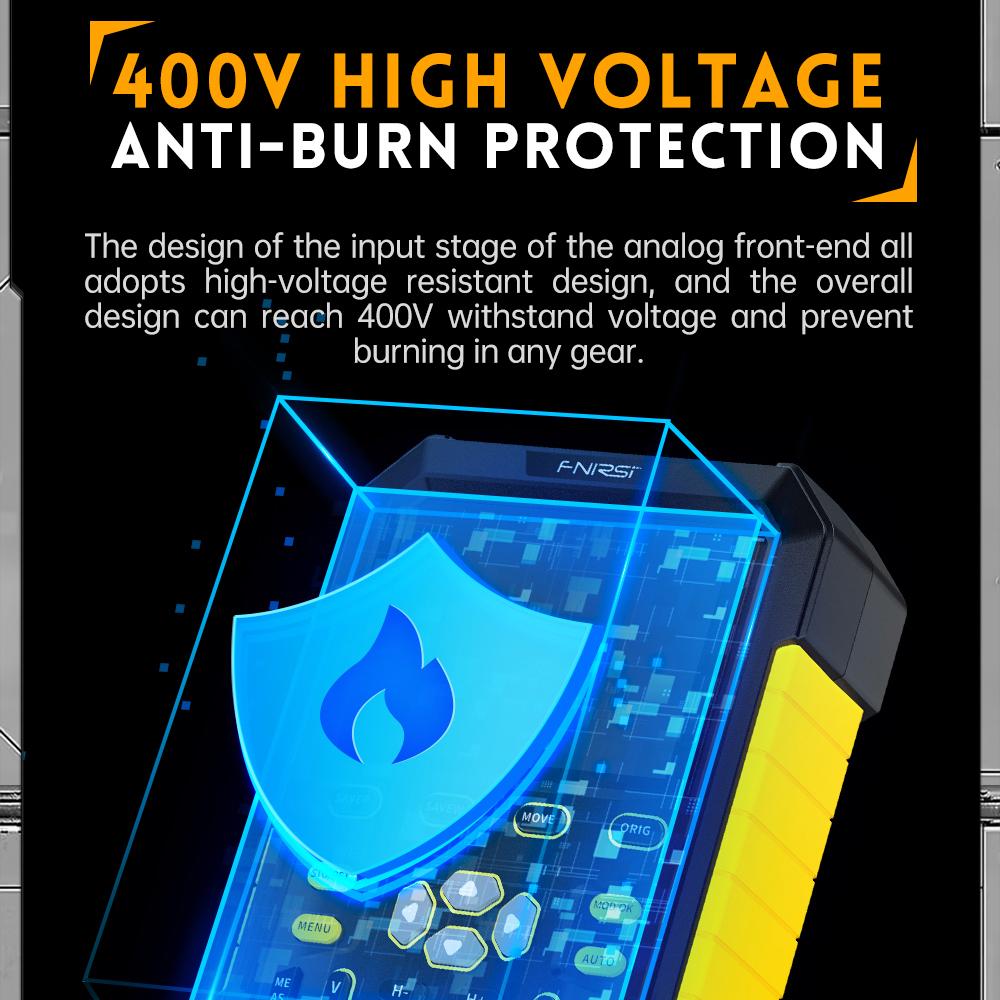

Защита от возгорания при высоком напряжении 400 В: Входной каскад аналогового входного каскада рассчитан на высокое сопротивление, а общая конструкция обеспечивает сопротивление выгоранию 400 В на любой передаче.
Встроенная перезаряжаемая литиевая батарея: Встроенная перезаряжаемая литиевая батарея емкостью 3000 мАч, срок службы до 4 часов, время ожидания может быть установлено от 5 минут до 2 часов, поддержка быстрой зарядки 5V2A.
Автоматическая регулировка одной кнопкой: Ручное измерение курсора, оснащенное эффективной функцией автоматической настройки одной кнопкой, измерение сигнала происходит легко и быстро.; Точное измерение параметров осциллограммы курсором.
Простой дисплей спектра БПФ: Качественный обзор составляющих спектра тока сигнала.
Сохранение осциллограммы Сохранение скриншота: Встроенная память объемом 120 Мбит позволяет хранить до 250 наборов сигналов и 90 снимков экрана, вы можете просматривать полноэкранные изображения и выполнять вторичный анализ сохраненных данных сигналов.
Характеристики:
имя: Генератор сигналов осциллографа 2 в 1
Материал: пластики
Язык: Английский, русский, португальский, китайский регулируемый
аккумулятор: 1 * встроенный аккумулятор емкостью 3000 мАч (icluded)
Количество каналов: 2
Аналоговая полоса пропускания: 180МГц
Максимальная частота дискретизации: 500 MSPS
Входная муфта: DCAC
Время нарастания: 2,5 нс
Глубина хранения: 120 тыс. точек в секунду
Входное сопротивление: 1MQ-18ПФ
Вертикальная чувствительность: 5мВ~10В(1X)
Диапазон временной базы: 5нс~50С
DCAccuracy: +-2процент
Точность времени: +0,01%
Триггерная архитектура: Цифровой триггер
Режим триггера: АвтоодинарныйРегулярный
Края триггера: поднимающийся падающий
Испытательный полигон: 40мВ~80В(1X)
Хранение экрана: 90 листов
Сигнал перехвата волн: 500
Выходной сигнал перехвата волн: поддержка
Ограничение аппаратной пропускной способности 20 Мбит/с: поддержка
Измерение курсора: частотаамплитуда периода
Временная развертка масштабирования ZOOM: поддержка
Цифровая флуоресцентная технология: поддержка
Регулируемое автоматическое ограничение пропускной способности: поддержка
Технология отображения цветовой температуры: поддержка
Режим прокрутки: поддержка
Режим X-Y: поддержка
Авторегулировка: поддержка
Менеджер осциллограмм: поддержка
Высокое напряжение против горения: все шестерни выдерживают напряжение 400 В
Размер экрана: 2,8 дюйма
Разрешение экрана: 320 * 240
Процесс отображения экрана: IPS полный вид
Интерфейс расширения: Интерфейс передачи USB
Автоматическое выключение: от 5 минут до 2 часов
Обновление прошивки: Поддержка обновления ISO-образов
Требования к зарядке: 5V-2A
Емкость батареи: 3000mah
Измерение параметров: 12 видов
Генератор сигналов: 14 видов стандартных функциональных сигналов
Хранение осциллограмм: 250 групп
Размер элемента: 135 * 90 * 40 мм 5,31 * 3,54 * 1,57 дюйма
Размер посылки: 245 * 147 * 80 мм 9,65 * 5,79 * 3,15 дюйма
Вес упаковки: 680 г 1,50 фунта

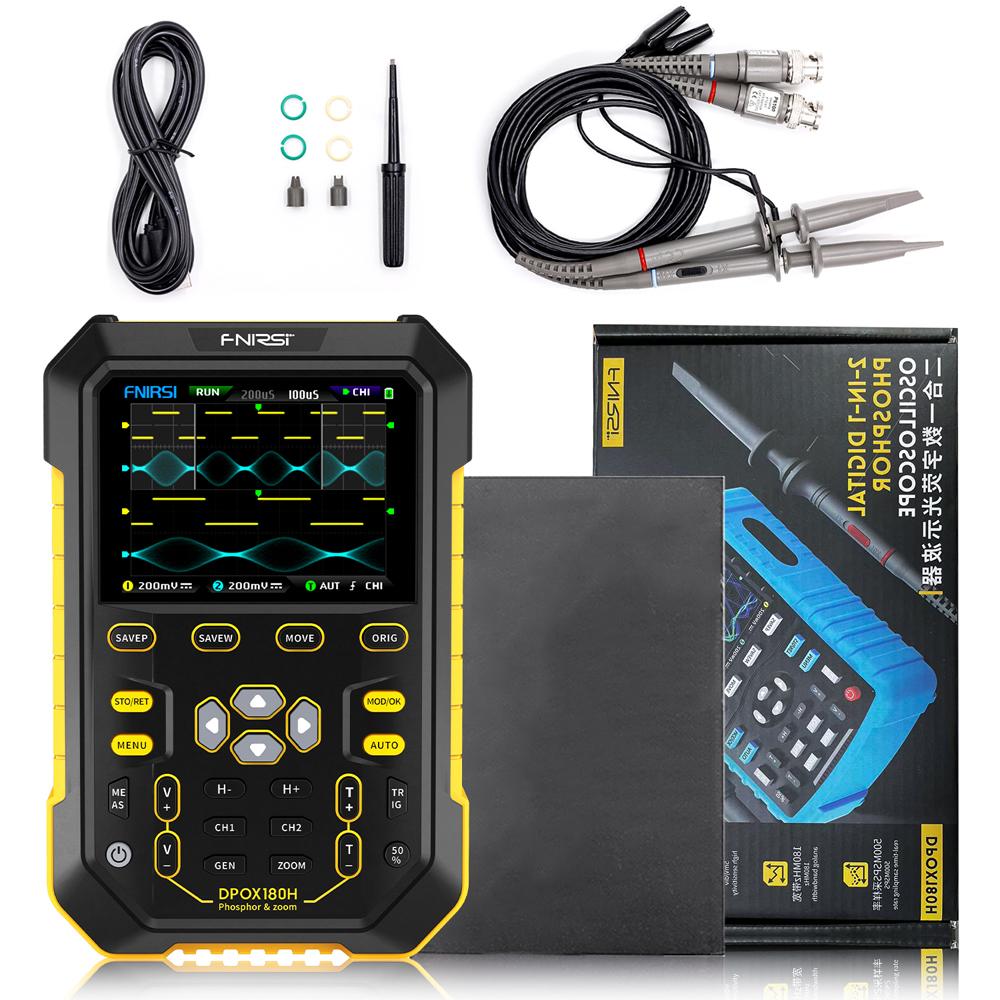

Товарная накладная:
1 * 2в1 генератор сигналов осциллографа
Зонд 2*200 м
1 * USB-кабель
1 * руководство
