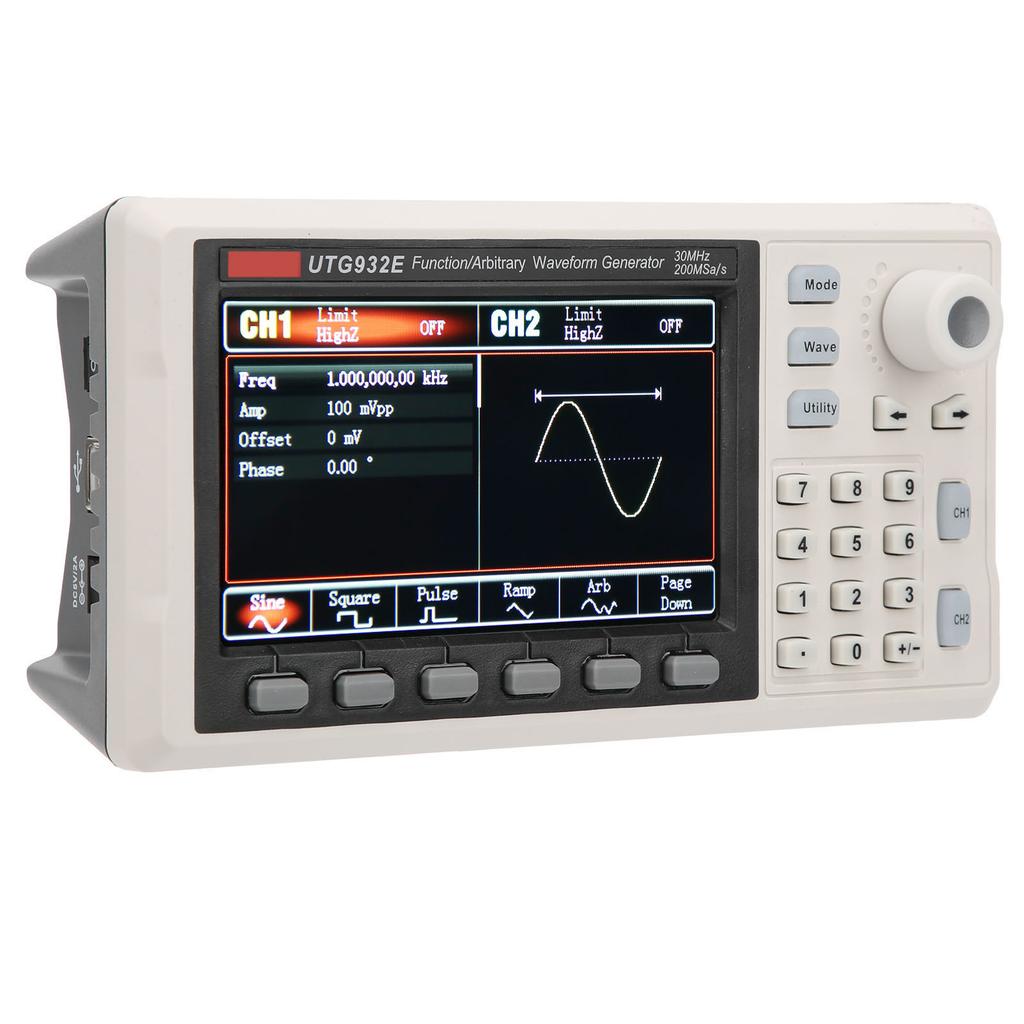

UTG932E Функциональный генератор сигналов Двухканальный генератор формы волны 30 МГц 200 Мвыб/с Частота дискретизации ЕС 100–240 В

Характерная черта: 1. Функциональный генератор сигналов, двухканальная конструкция, частота дискретизации 200 Мвыб/с, выходная частота 30 МГц. 2. Поддержка произвольной формы волны, синусоидальных волн, прямоугольных волн, пилообразных волн, импульсных волн, шума, постоянного тока, произвольной формы волны. 3. Функциональные кнопки в наличии, и с их помощью можно настраивать модуляцию. 4. С 4,3-дюймовым TFT ЖК-экраном высокого разрешения, различайте статус выхода канала 1 и канала 2, функциональные меню и другую важную информацию. 5. Точное измерение, лаконичный, интуитивно понятный и простой в эксплуатации. Широко используется энтузиастами электроники и научными исследовательскими учреждениями. Технические характеристики: Тип объекта: Генератор функций Материал: ABS Тип дисплея: 4,3-дюймовый TFT ЖК-дисплей Разрешение экрана: 480 по горизонтали x 272 по вертикали Напряжение продукта: DC5V, 2A Потребляемая мощность: Менее 10 Вт Диапазон рабочих температур: 10 градусов Цельсия +40 градусов Цельсия , Диапазон температур вне эксплуатации: 20 градусов Цельсия +60 градусов Цельсия Метод охлаждения: Естественное охлаждение Диапазон влажности: Ниже +35 градусов Цельсия : относительная влажность менее 90 процентов +35 градусов Цельсия +40 градусов Цельсия : относительная влажность менее 60 процентов Высота: Ниже 2000 метров для эксплуатации, ниже 15000 метров для неэксплуатации Размер товара: приблизительно. 172x68x90мм 6.8x2.7x3.5дюйм Технический индекс Имя функции Производительность работ Проход 2 канала Самая высокая частота 30МГц Частота выборки 200 МВыб/с Волны Синусоидальные волны, прямоугольные волны, пилообразные волны, импульсные волны, шум, постоянный ток, произвольная форма волны Рабочий режим Стробоскопический выход, непрерывный, модуляция, частотный развертка Тип модуляции AM, FM, PM, FSK, Линия, Лог Синусоидальные волны Частотный диапазон 1 миллионный Гц 30 МГц разрешение 1Одна миллионная Гц точность + 50 ppm в течение 90 дней, + 100 ppm в течение 1 года (от 18 °C до 28 °C) Гармонические искажения (Типичное значение) Условие испытания: выходная мощность 0 дБм DC 5 МГц 60 дБк 5 МГц 30 МГц 50 дБк 30 МГц 60 МГц 40 дБк Общее гармоническое искажение (Типичное значение) <0,2 процента (Постоянный ток 20 кГц, 1 В пик-пик) Ложный сигнал (Негармоническое, Типичное значение) Условие испытания: выходная мощность 0 дБм DC 10 МГц, < 70 дБк

более 10 МГц менее 70 дБк+6 дБ Октава Фазовый шум (Типичное значение) 10МГц: менее 125 дБк/Гц (типичное значение, 0 дБм, смещение 10 кГц) Прямоугольные волны Частотный диапазон 1 мкГц 15 МГц разрешение 1мГц Время падения подъема

менее 50 нс (типичное значение, 1 кГц, 1 В пик-пик) Перелетать (Типичное значение)

менее 2% Симметричный (Рабочий цикл менее 50%) 1 нс + 100 ppm периода Встряхнуть (Типичное значение) Типичное значение (1 МГц, 1 В пик-пик, 50 Ом )

менее 5 МГц: 2 ppm + 200 пс

более 5 МГц:200пс Склон Частотный диапазон 1 мкГц 400 кГц разрешение 1мГц Нелинейность 3 процента + 2 мВ (типичное значение, 1 кГц, 1 В пик-пик, симметричный 50% ) Симметричный 0,0 процента до 100,0 процентов Импульсные волны Частотный диапазон 1 миллионный Гц 15 МГц разрешение 1мГц Ширина импульса

более 22 нс Переменная кромка 15 нс 8 с Перелетать (Типичное значение)

менее 2% (типичное значение 1 В пик-пик) Встряхнуть 150пс Гауссов шум Пропускная способность полоса пропускания 30 МГц ( 3дБ) (типичное значение) Смещение постоянного тока Диапазон (Пик AC+DC) + 5 В (50 Ом ) + 10В (Высокая прочность) Точность смещения + 3% от значения настройки смещения, + 1,5% от значения настройки амплитуды + 2 мВ Характеристики произвольной формы волны Частотный диапазон 1 миллионный Гц 10 МГц разрешение 1мГц Длина волн 4 тыс. Вертикальное разрешение 14бит (включая соответствие) Частота выборки 200 МВыб/с Минимальное время нарастания/спада

менее 20 нс типичное значение Встряхнуть 5 нс + 150 пс Энергонезависимое хранилище 24 формы волны Выходные характеристики Диапазон амплитуд

менее 10 МГц: 1 мВ пик-пик 10 В пик-пик; (50 Ом )

менее 60 МГц: 1 мВ пик-пик 5 В пик-пик; (50 Ом ) точность (Синусоидальные волны 1 кГц) + (3% от уставки + 2 мВ пик-пик) Амплитудная плоскостность (Относительно синусоидальных волн 1 кГц, 1 В пик-пик 50 Ом ) Условие испытания: типичное значение (синусоидальные волны, 2,0 В пик-пик)

менее 100 кГц: + 0,1 дБ

менее 20 МГц: + 0.2 дБ

менее 30 МГц: + 0,4 дБ

менее 40 МГц: + 0.5 дБ

менее 60 МГц: + 0,8 дБ Выход волн Импеданс 50 Ом типичное Изоляция Максимум 42 В пик к земле защита Защита канала АМ-модуляция Перевозчик Синусоидальные, прямоугольные, пилообразные, произвольные волны Волны модуляции Синусоидальные, прямоугольные, пилообразные, шумовые, произвольные волны Частота модуляции 2 МГц 200 кГц Глубина модуляции 0 процентов 120 процентов FM-модуляция Перевозчик Синусоидальные, прямоугольные, пилообразные, произвольные волны Волны модуляции Синусоидальные, прямоугольные, пилообразные, шумовые, произвольные волны Частота модуляции 1 мкГц 200 кГц Отклонение частоты DC 15 МГц Модуляция по фазе Перевозчик Синусоидальные, прямоугольные, пилообразные, произвольные волны Волны модуляции Синусоидальные, прямоугольные, пилообразные, шумовые, произвольные волны Частота модуляции 2 МГц 200 кГц Отклонение 0 градусов 360 градусов Модуляция FSK Перевозчик Синусоидальные, прямоугольные, пилообразные, произвольные волны Источник Внутренний внешний Волны модуляции Прямоугольные волны с коэффициентом заполнения 50% Ставка 2 МГц 100 кГц Мести Перевозчик Синусоидальные, прямоугольные, пилообразные, произвольные волны Виды Линейный, логарифмический Время развертки 1 мс 500 с+ 0,1% Синхронизирующий сигнал Выходной уровень Совместимость с TTL Выходная частота 1 миллионный Гц 2 МГц Выходное сопротивление 50 Ом, типичное значение Метод соединения Постоянный ток Вход триггера Входной уровень Совместимость с TTL Входное сопротивление

более 10 кОм, DC-связь Частотомер Входной уровень Совместимость с TTL Диапазон входных частот 100 МГц 100 МГц точность + 51ppm Частотное разрешение 7 бит Метод соединения Постоянный ток .Как пользоваться: 1. дисплей Цветной TFT-экран высокого разрешения 4,3 дюйма четко отображает статус выхода, функциональные меню и другую важную информацию для канала 1 и канала 2, а удобный системный интерфейс облегчает взаимодействие человека с компьютером и повышает эффективность вашей работы. 2. Функциональные кнопки Функциональные кнопки: Mode (Режим), Waves (Волны), Utility (Служебные). С помощью этих кнопок можно настраивать модуляцию, выбирать основные волны, настраивать вспомогательные функции и т. д. 3. Многофункциональная поворотная кнопка Поверните многофункциональную ручку, чтобы изменить число (поверните по часовой стрелке, чтобы увеличить число) или используйте его как клавишу направления, нажмите многофункциональную ручку для выбора функций или подтверждения установленных параметров 4. Клавиши направления При использовании многофункциональной ручки и клавиш направления для установки параметров, используется для переключения цифры числа или очистки предыдущей вводимой в данный момент цифры или перемещения (влево или вправо) положение курсора 5. CH1 2 выходной ключ управления Быстрое переключение текущего канала, отображаемого на экране (Информационная метка CH1 подсвечивается как текущий канал, в это время в списке параметров отображается информация, относящаяся к каналу 1, так что параметры формы сигнала канала 1 могут быть установлены). Если первый канал является текущим каналом (Ярлык информации CH1 выделен), Вы можете быстро включить или выключить выход канала один, нажав клавишу CH1, или нажать клавишу Utility, чтобы вызвать меню меток, а затем нажать программную клавишу настройки канала один для настройки.. Когда выход канала включен, подсветка горит, и режим выходной функции (сигнал или модуляция или линейный или логарифмический ) будет отображаться на информационной этикетке, а выходной терминал выдаст сигнал. Когда устройство выключено, при нажатии клавиши CH1 или кнопки CH2 подсветка не горит, одновременно отображается надпись OFF, и выходной терминал одновременно отключается. 6. Цифровая клавиатура Цифровые клавиши 0 9, десятичная точка . , знак ключа + для ввода требуемых параметров. Левая клавиша направления удаляет предыдущую цифру текущего ввода. 7. Программные клавиши управления меню Выбрать или просмотреть содержимое метки (расположенный в нижней части интерфейса функции) соответствующий метке программной клавиши, и установите параметры с помощью цифровой клавиатуры, многофункциональной ручки или клавиш направления. Список пакетов: 1 x Генератор сигналов1 x Адаптер1 x Преобразователь1 x Шнур питания1 x Зажим для тестирования1 x Двустороннее устройство1 x Руководство по эксплуатации уведомление: 1. Пожалуйста, позвольте 0-1 дюйм ошибке из-за ручного измерения. Спасибо за понимание.2. Мониторы не откалиброваны одинаково, цвет элемента, отображаемый на фотографиях, может немного отличаться от реального объекта.. Пожалуйста, возьмите настоящий за стандарт.
