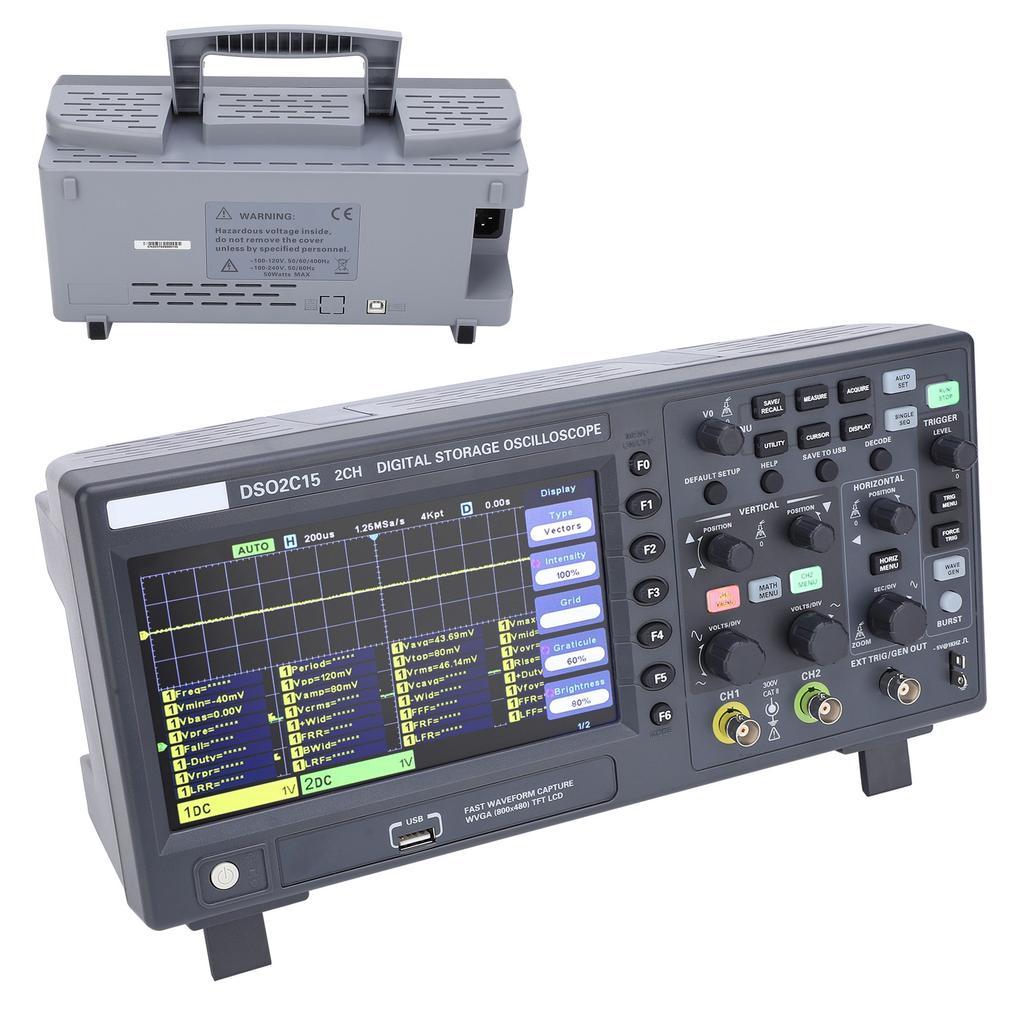

Цифровой запоминающий осциллограф DSO2C15, полоса пропускания 150 МГц, 2 канала, частота дискретизации 1 Гвыб/с, EU 100–240 В

Характерная черта: 1. Цифровой запоминающий осциллограф с 5-разрядным цифровым вольтметром и 6-разрядным аппаратным частотомером. 2. 2-канальная конструкция, полоса пропускания 150 МГц, частота дискретизации 1 Гвыб/с. 3. Триггер: край, импульс, видео, наклон, таймаут, окно, шаблон, интервал, runt, UART, LIN, CAN, SPI, IIC. 4. Декодирование шины и анализ протоколов: RS232 UART, I2C, SPI, CAN, LIN, глубина памяти 8 млн точек. 5. Богатый набор команд удаленного управления SCPI, простое управление и высокая точность измерений. Технические характеристики: Тип объекта: Осциллограф Материал: ABS модель ДСО2С15 Пропускная способность 150МГЦ Канал осциллографа 2CH Индекс осциллографа Диапазон частот дискретизации 1 Гвыб/с (один канал), 500 Мса с Метод сбора Отбор проб Пример данных От пика до пика Отображать высокочастотные и случайные сбои Среднее значение Среднее время формы волны: 4, 8, 16, 32, 64, 128 Высокая точность До 12 бит Ввод Входная муфта Постоянный ток, переменный ток или земля (Постоянный ток, переменный ток, GND) Входное сопротивление 1 МОм + 2% II 20 пФ + 3 пФ Настройка коэффициента затухания зонда 1X, 10X, 100X, 1000X Уровень напряжения 300 В CATII Максимальное входное напряжение 300 В RMS (10X) Горизонтальная система Интерполяция формы сигнала (SinX) X Максимальная длина записи Максимум 8 МБ на канал Максимум 4 МБ для двух каналов Диапазон горизонтальной шкалы 2-й дивизион 100-й дивизион, 1, 2, 5 шагов Режим базы времени X T, X Y, Крен Нулевой сдвиг + 0,5 деления/X минимальная база времени Триггер Режим триггера Автоматический, нормальный, одноместный Тип триггера Триггер по переднему фронту, триггер по длительности импульса Видео-триггер, триггер наклона, триггер таймаута Триггер по окну, триггер по шаблону, триггер по интервалу, триггер по runt, триггер UART Триггер LIN, триггер CAN Триггер IIC Измерение Курсор Разность потенциалов между курсорами△V Разница во времени между курсорами△T Обратная величина △T, в Гц (1 △T) Автоматическое измерение Двойное пиковое значение, частота, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, перерегулирование по переднему фронту, предрегулирование по заднему фронту, среднеквадратичное значение за период, среднее значение за период, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительный коэффициент заполнения, отрицательный коэффициент заполнения, FRR, FFF, перерегулирование по заднему фронту, предрегулирование по переднему фронту, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF Цифровой вольтметр Источник данных CH1 CH2 Тип измерения Среднеквадратичное значение постоянного тока, Среднеквадратичное значение переменного тока, Постоянный ток Частотомер Аппаратное обеспечение 6 бит Вычисление Источник данных CH1 CH2 Оператор =, +, , *, ÷, БПФ БПФ точка 1024 Окно Прямоугольный, Хэннинга, Хемминга, Блэкмана, Бартлетта, плоская вершина дисплей Одиночный дисплей или полный дисплей Вертикальная шкала дБ, В эфф. Место хранения Сохранить Воспоминание (Нелетучий) Можно сохранять и вызывать 9 типов файлов, включая настройки, формы волны и опорные значения. Сохранить на внешнее хранилище CSV-файл, изображение BMP (24 бит) дисплей Тип дисплея 7-дюймовый TFT ЖК-экран по диагонали Разрешение экрана 800 (горизонтальный) х 480 (вертикальный) пикселей Тип дисплея Точка, вектор Яркость волны регулируемый Тип сетки По желанию Яркость сетки регулируемый Яркость экрана регулируемый Послесвечение 1с, 5с, 10с, 30с, безлимит Интерфейс Стандартный интерфейс USB-хост, USB-устройство Источник питания напряжение 100 120 В переменного тока(+ 10 процентов ), от 45 Гц до 440 Гц, CAT 120 240 В переменного тока(+ 10 процентов ), от 45 Гц до 66 Гц, CAT Потребляемая мощность <15Вт Предохранитель T2A 250VAC Окрестности Рабочая Температура 0 50 по Цельсию (32 122 по Фаренгейту ) Температура хранения

40 +71 градусов Цельсия ( 40 159,8 градусов по Фаренгейту ) влажность

менее +104 градусов по Фаренгейту ( менее +40 градусов Цельсия ): менее 90% относительной влажности 106 по Фаренгейту 122 по Фаренгейту (+41 градус Цельсия 50 градусов Цельсия ): относительная влажность менее 60 процентов Как пользоваться: 1: Включите в розетку и включите 2: Установите переключатель на щупе в положение X10 и подключите щуп к каналу 1 осциллографа.. Для этого совместите паз на разъеме щупа с выступом на BNC-разъеме CH1, нажмите вниз для соединения, затем поверните вправо, чтобы зафиксировать щуп на месте, и подключите наконечник щупа и заземляющий зажим к элементу щупа. На разъеме на панели находится надпись: 5В при 1 кГц. 3: Нажмите кнопку Автоустановка. На экране отображаются прямоугольные волны с частотой 1 кГц и амплитудой 5 В от пика до пика. 4: Наблюдайте за прямоугольными сигналами, отрегулируйте щуп, чтобы он находился в наилучшем состоянии (форма волны нормальная). 5: Измерение. Список пакетов: 1 x Осциллограф1 x USB-кабель1 x Соединительный кабель BCN1 x Шнур питания1 x Зонд1 x Регулируемый бит2 x Колпачок для микросхемы1 x Заземляющая пружина8 x Цветное кольцо1 x Руководство
