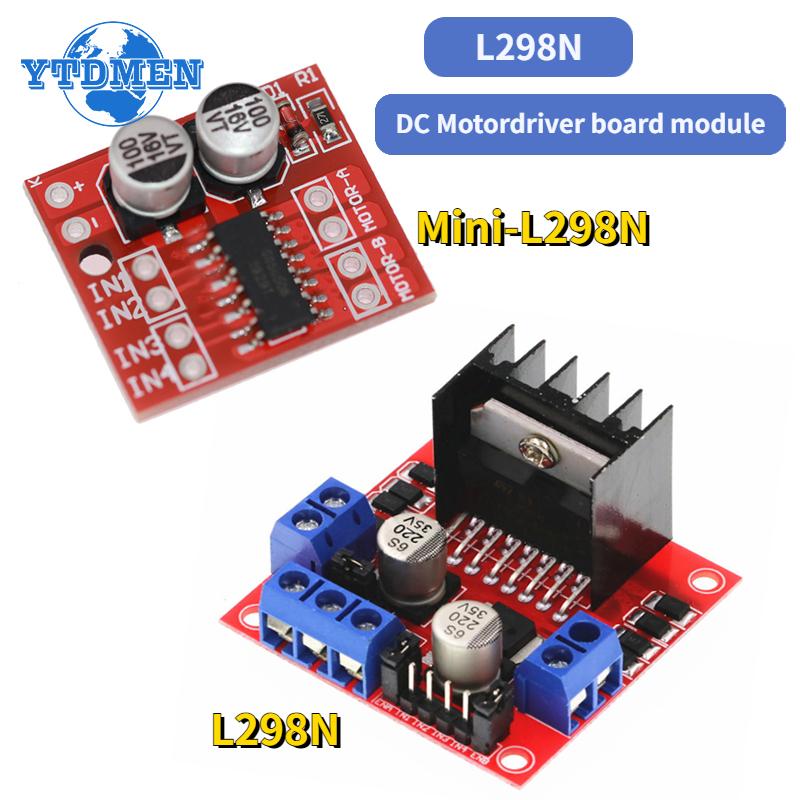

1 шт. Модуль платы драйвера L298N, шаговый двигатель L298, макетная плата для умного автомобиля, робота, элемент Пельтье, мощный драйвер двигателя постоянного тока L298N.

L298N Описание товара:

Имя модуля: модуль управления двигателем с двойным H-мостом Главный чип управления: L298N Логическое напряжение: 5V Логический ток: 0мА-36мА Температура хранения: -от 20°C до +135°C Вес: 30г Рабочий режим: Привод H-моста (двойной) Приводное напряжение: 5В-35В Движущаяся тока: 2A (Max один мост) Мощность: 25W Внешний размер: 43 * 43 * 27 мм

Особенности продукта:

★ В этом модуле используется L298N от ST в качестве основной микросхемы драйвера, которая характеризуется высокой приводной способностью, низким тепловыделением и высокой помехоустойчивостью.

★ Этот модуль может использовать встроенный 78M05 для питания силовой части, но во избежание повреждения микросхемы стабилизатора напряжения при использовании напряжения питания более 12 В, пожалуйста, используйте внешний источник логического питания 5 В.

★ В этом модуле используются фильтрующие конденсаторы большой емкости, диоды защиты от непрерывного тока, что может повысить надежность.

Осторожно:

1. Когда ваше напряжение привода (На приведенной выше схеме указан вход 12 В, фактический допустимый диапазон входного напряжения составляет 7-12 В) является 7В-12В, вы можете включить встроенный логический источник питания 5В, при использовании встроенного источника питания 5В интерфейс в +5В При использовании бортового источника 5 В, вход питания +5 В в интерфейс не требуется, но можно вывести 5 В для внешнего использования. (Это обычное приложение!)

2. Когда напряжение привода выше 12 В, но меньше или равно 24 В (в руководстве к чипу указано, что он поддерживает до 35 В, но согласно опыту, для общего консервативного применения поддерживается напряжение).

(Руководство по чипу предполагает, что он может поддерживать до 35 В, но, согласно опыту, общая консервативная поддержка рабочего напряжения 298 до 24 В уже очень впечатляет!) Когда, например, подавать номинальное напряжение

18В, например, для питания двигателя с номинальным напряжением 18В. Во-первых, необходимо снять перемычку, которая включает встроенный выход 5 В.. Затем выходной порт 5 В внешне подключается к выводу разрешения 5 В.

Включение 5В — управляющий сигнал уровнем 5В.. Когда этот входной сигнал действителен, и питание в модуле драйвера двигателя в норме, модуль драйвера двигателя будет выдавать ток.. В противном случае, даже если блок питания нормальный, на двигателе нет тока. Напряжение подается на внутреннюю логическую схему L298N. (Этот вид является нетрадиционным применением высоковольтного привода!)
