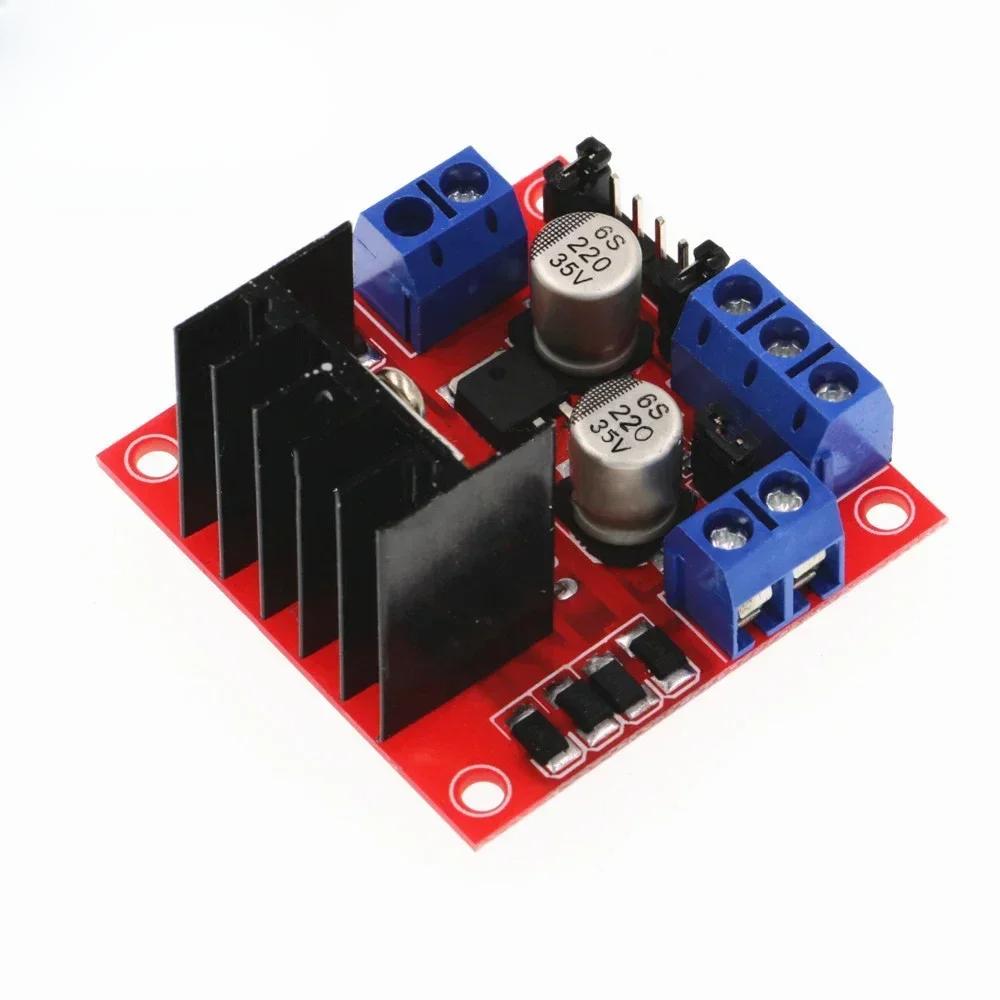

1 шт. Модуль платы драйвера L298N, шаговый двигатель L298, макетная плата для умного автомобиля, робота, элемент Пельтье, мощный драйвер двигателя постоянного тока L298N.

Высокие опасения по химическим веществам : Никто Номер модели : L298N Тип : модуль

Происхождение : Китай Состояние : новый Особенности 1 : L298N Особенности 2 : модуль платы драйвера Особенности 3 : L298 умный автомобиль для шагового двигателя Особенности 4 : макетная плата для робота Особенности 5 : Пельтье Высокая Мощность

L298N Описание товара:

Имя модуля: модуль управления двигателем с двойным H-мостом Главный чип управления: L298N Логическое напряжение: 5V Логический ток: 0мА-36мА Температура хранения: -от 20°C до +135°C Вес: 30г Рабочий режим: Привод H-моста (двойной) Приводное напряжение: 5В-35В Движущаяся тока: 2A (Max один мост) Мощность: 25W Внешний размер: 43 * 43 * 27 мм Особенности продукта:

Этот модуль использует основной драйверный чип L298N от ST, который характеризуется высокой мощностью драйвера, низким тепловыделением и высокой устойчивостью к помехам.

Этот модуль может использовать встроенный 78M05, подавая питание на рабочую часть схемы, но чтобы избежать повреждения микросхемы стабилизатора напряжения, при использовании напряжения питания более 12 В используйте внешний 5-вольтовый логический источник питания.

Этот модуль использует фильтрующие конденсаторы большой емкости и диоды защиты от перегрузки по току, что может повысить надежность. Осторожно:

1. Когда ваше напряжение привода (На приведенной выше схеме указан вход 12 В, фактический допустимый диапазон входного напряжения составляет 7-12 В) является 7В-12В, вы можете включить встроенный логический источник питания 5В, при использовании встроенного источника питания 5В интерфейс в +5В При использовании бортового источника 5 В, вход питания +5 В в интерфейс не требуется, но можно вывести 5 В для внешнего использования. (Это обычное приложение!)

2. Когда напряжение привода выше 12 В, но меньше или равно 24 В (в руководстве к чипу указано, что он поддерживает до 35 В, но согласно опыту, для общего консервативного применения поддерживается напряжение).

(Руководство по чипу предполагает, что он может поддерживать до 35 В, но, согласно опыту, общая консервативная поддержка рабочего напряжения 298 до 24 В уже очень впечатляет!) Когда, например, подавать номинальное напряжение

18В, например, для питания двигателя с номинальным напряжением 18В. Во-первых, необходимо снять перемычку, которая включает встроенный выход 5 В.. Затем выходной порт 5 В внешне подключается к выводу разрешения 5 В.

Включение 5В — управляющий сигнал уровнем 5В.. Когда этот входной сигнал действителен, и питание в модуле драйвера двигателя в норме, модуль драйвера двигателя будет выдавать ток.. В противном случае, даже если блок питания нормальный, на двигателе нет тока. Напряжение подается на внутреннюю логическую схему L298N. (Этот вид является нетрадиционным применением высоковольтного привода!) Мини-L298N

Описание/контроль:

Модуль управления двигателем очень подходит для использования в умных автомобилях с питанием от батарей, игрушечных машинках, роботах и т. д., напряжение питания 2 В ~ 10 В, может одновременно управлять двумя двигателями постоянного тока или одним 4-проводным 2-фазным шаговым двигателем, может реализовать функции движения вперед и назад и регулировки скорости, ток каждой цепи может достигать 1,5 А постоянного тока, пиковый ток до 2,5 А, с тепловой защитой и автоматическим восстановлением. Параметры продукта:

1、Двухканальный H-мостовой драйвер двигателя, может одновременно управлять двумя двигателями постоянного тока или одним двухфазным шаговым двигателем с 4 проводами; 2, напряжение питания модуля 2В-10В. 3, Напряжение входного сигнального терминала 1,8-7 В; 4, одноканальный рабочий ток 1,5 А, пиковый ток до 2,5 А, низкий ток в режиме ожидания (менее 0,1uA); 5. Встроенная схема защиты от сквозных токов: двигатель не будет непреднамеренно запущен при разомкнутом входе.; 6、Встроенная схема тепловой защиты (ЦД) с гистерезисным эффектом, не нужно беспокоиться о заклинивании двигателя Меры предосторожности:

1. Переполюсовка источника питания определенно приведет к повреждению цепи.

2. Короткое замыкание выхода на землю или короткое замыкание выхода, а также блокировка двигателя, приведут к тепловой защите микросхемы. Однако в случае напряжения, близкого к 10 В или превышающего 10 В, и пикового тока, значительно превышающего 2,5 А, микросхема также может сгореть.

Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.

В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.

Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.

Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
