Характеристики:
* Этот модуль ИСПОЛЬЗУЕТ L298N в качестве основного чипа привода, с высокой способностью вождения, низким нагревом и сильной защитой от помех.
* Благодаря этому модулю можно использовать встроенный источник питания привода 78 m05, но во избежание повреждения микросхемы регулятора напряжения при использовании управляющего напряжения более 12 В используйте внешний источник питания 5 В. логика.
* Этот модуль ИСПОЛЬЗУЕТ фильтр большой емкости и защитный диод, что может повысить надежность.
Технические характеристики:

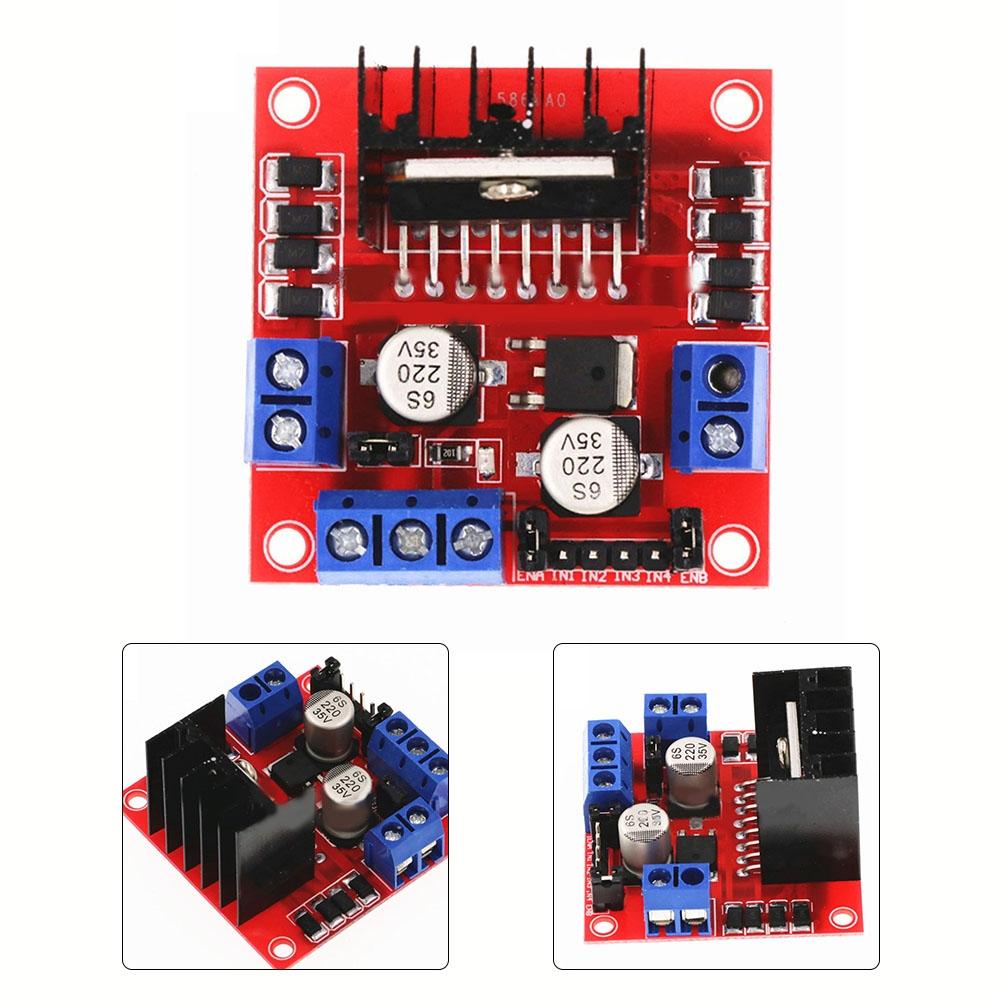

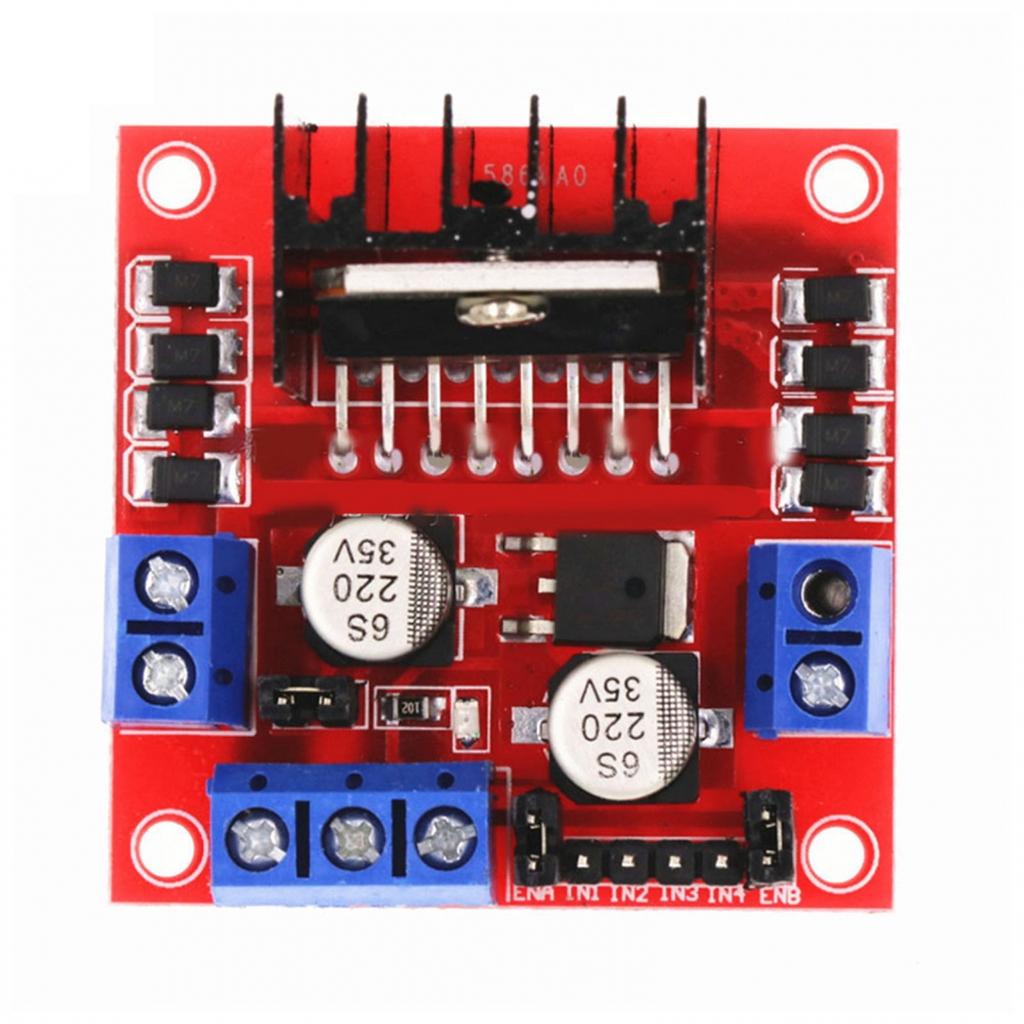

Имя модуля: двойной модуль привода двигателя моста H
Режим работы: Привод моста H(двойная дорога)
Главный чип управления: L298N
Упаковка: электростатический мешок
Логическое напряжение: 5V
Напряжение привода: 5в-35в
Логический ток: 0мА-36мА
Движущаяся тока: 2A(Max один мост)
Температура хранения:- от 20℃ до +135℃
Максимальная мощность: 25W
Вес: 30г
Периферийные размеры: 43 * 43 * 27 мм
Меры предосторожности:
1. При вашем приводном напряжении(помеченный как вход 12 В на приведенном выше рисунке, фактический приемлемый диапазон входов составляет 7-12 В) составляет 7 В
Когда-12В, можно включить бортовое 5В логическое питание. После использования бортового источника питания 5 В, +5 В в интерфейсе
Для питания не требуется входное напряжение, но для внешнего использования можно вывести напряжение 5 В.(Это обычное приложение!)
2. Когда напряжение привода выше 12 В и меньше или равно 24 В(в руководстве по чипу указано, что он может поддерживать напряжение до 35 В, но по опыту было проверено, что максимальное напряжение 298 консервативных приложений может поддерживать до 24 В.), например, если вы хотите довести номинальное напряжение до
двигатель 18 В. Сначала необходимо удалить перемычку включения бортового выхода 5 В.. Затем подключите внешнее напряжение 5 В к выходному порту 5 В.
Включение 5В — управляющий сигнал уровнем 5В.. Когда этот входной сигнал действителен и питание в модуле управления двигателем в норме, модуль управления двигателем выдает ток.. В противном случае, даже если блок питания нормальный, на двигателе не будет тока.
Напряжение питает внутреннюю логическую схему L298N.(Это нетрадиционное применение высоковольтного привода.)
Товарная накладная:
1 * модуль платы драйвера двигателя
уведомление:
1. Реальный цвет товара может немного отличаться от изображений, представленных на веб-сайте, из-за многих факторов, таких как яркость вашего монитора и яркость освещения.
2. Пожалуйста, позвольте небольшое отклонение ручного измерения для данных.
