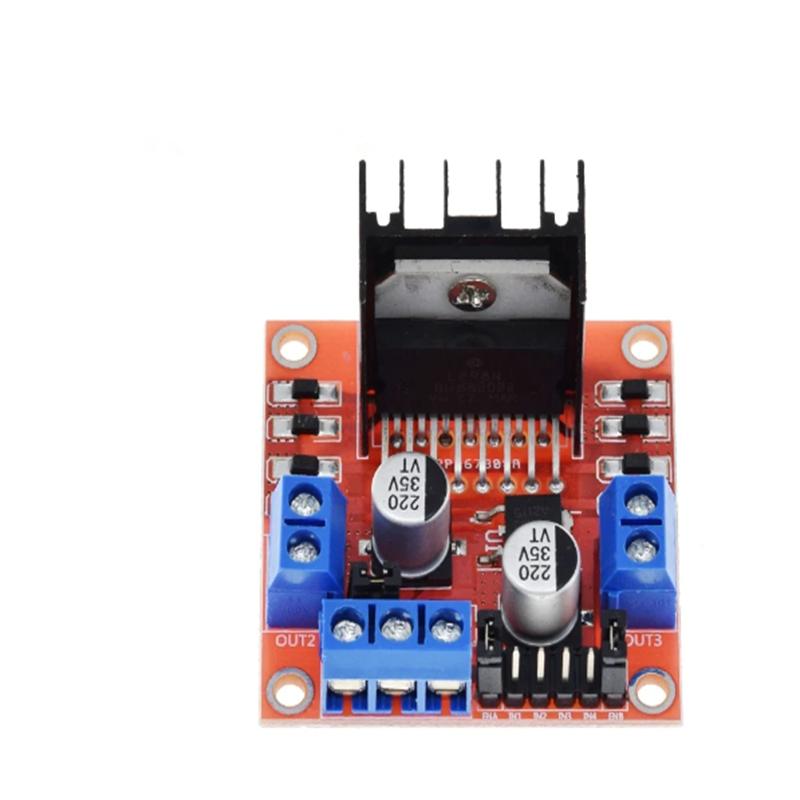

L298 Новый Двойной H Мост Контроллер Драйвера Шагового Двигателя Постоянного Тока Модуль L298N для Arduino шаговый двигатель умный автомобиль робот

Высокие опасения по химическим веществам : Никто Номер модели : 824521595461 Тип : модуль Происхождение : Китай Состояние : новый

Имя модуля : двойной модуль привода двигателя моста H Режим работы : Привод моста H (двойная дорога) Главный чип управления : L298N Упаковка : электростатический мешок Логическое напряжение : 5V Напряжение привода : 5в-35в Логический ток : 0мА-36мА Движущаяся тока : 2A(Max один мост) Температура хранения : - от 20 ° до + 135 ° Максимальная мощность : 25W Вес : 30 г Периферийные размеры : 43 * 43 * 27 мм

Особенности продукта: Этот модуль использует L298N в качестве основного чипа привода, с сильной способностью к вождению, низким нагревом и сильной антиинтерференционной способностью. Через этот модуль можно использовать встроенный привод питания 78 м05 части своей работы, но во избежание повреждения микросхемы регулятора напряжения, при использовании приводного напряжения больше 12 В, пожалуйста, используйте внешний источник питания 5 В логики. Этот модуль ИСПОЛЬЗУЕТ емкость фильтра большой емкости, диод защиты продолжения, может повысить надежность.

Заметки: 1. Когда вы управляете напряжением (над логотипом для входа 12 В, может фактически принять входной диапазон от 7 до 12 В) для 7 в до 12 в, может сделать для встроенного источника питания 5 В логикой, при использовании встроенного после 5 В блока питания, интерфейс + 5 В Блок питания не подает напряжение, но может давать напряжение 5 В для внешнего использования. 2. Когда напряжение привода выше 12 В, оно меньше или равно 24 В (руководство по чипу предлагает поддерживать 35 В, но согласно книге Например, при подаче максимального напряжения на максимальное напряжение от 298 консервативных приложений до 24 В приводится в движение двигатель с номинальным напряжением 18 В. Сначала необходимо снять выход 5 В на плате, чтобы включить крышку перемычки. Затем доступ к 5 В осуществляется за пределами выходного порта 5 В 5 В позволяет питанию быть управляющим сигналом с уровнем 5 В. Когда входной сигнал действителен и когда источник питания в модуле привода двигателя нормальный, модуль привода двигателя выводит ток. В противном случае, даже если блок питания нормальный, на двигателе нет тока. Напряжение питания внутренней логической цепи L298N. (это высоконапорное, нетрадиционное приложение!)

Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.

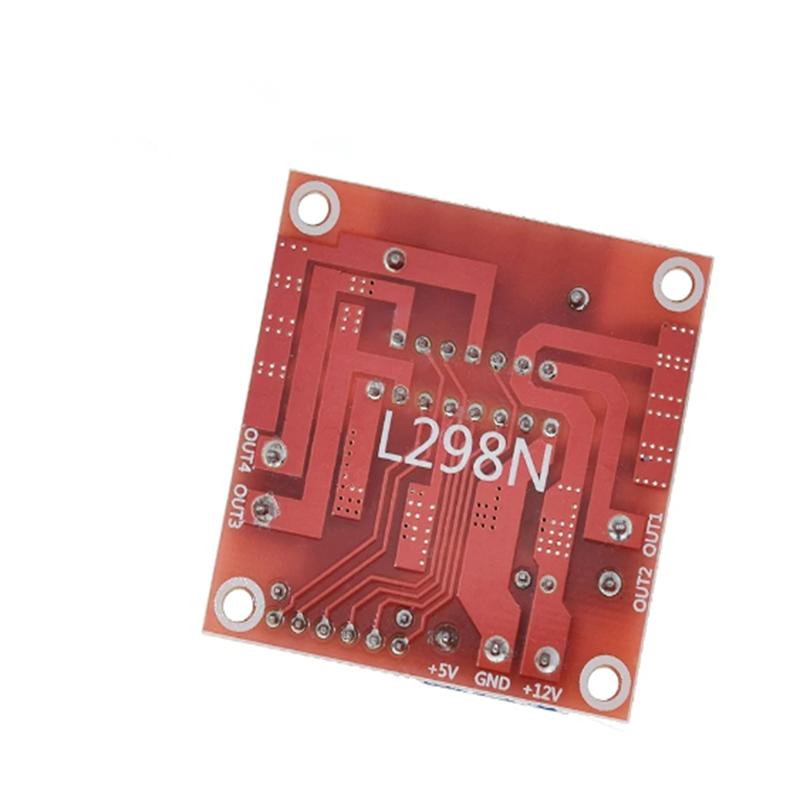

В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.

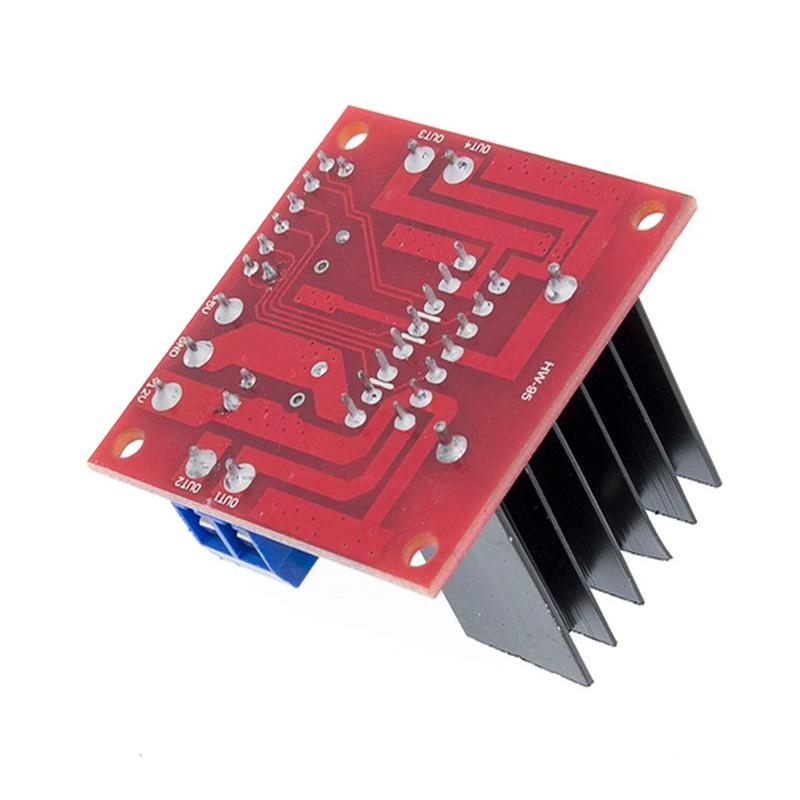

Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.

Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
