ПП1К
Разнообразие практичных сцен! ! !
1.ШИМ генератор сигналов, квадрат волна прямоугольный генератор волновых сигналов
2. Используется для генерации квадратного волнового прямоугольного волнового сигнала, который подается на двигатель постоянного тока или драйвер шагового двигателя; Шаговый двигатель, серводвигатель, электрический захват, манипулятор робота
Режим PULSE позволяет контролировать количество импульсов, тем самым контролируя количество оборотов шагового двигателя!
3. Объедините драйвер для реализации затемнения, регулирования скорости, управления электромагнитным клапаном и т. Д.. Тем не менее, невозможно напрямую управлять такими нагрузками, как электрические фонари, двигатели и электромагнитные клапаны.
1. Особенности
1.1 Можно выбрать два режима:
Режим ШИМ - частота (непрерывный), рабочий цикл. Обратите внимание, что количество импульсов не может быть установлено в этом режиме, и импульс всегда излучается;
Режим PULSE - положительное время ширины импульса, время отрицательной ширины импульса, время замедленного запуска и регулируемое количество импульсов.
1.2 С кнопкой старт-стоп, для управления включением/выключением выходного сигнала также может использоваться внешний переключатель.
1.3 Широкий диапазон входного напряжения 3,3-30 В, с защитой от обратной полярности, клеммная колодка 5,08 мм
2. технические параметры
2.1 Рабочее напряжение: 3,3 ~ 30 В, с защитой от реверса
2.2 Частотный диапазон: 1 Гц ~ 150 кГц, точность около 1%
2.3 Диапазон рабочих циклов: 0-100%, 1% степпинг
2.4 количество импульсов: 1-9999, или бесконечно (отображение ‘----’ означает бесконечность)
2.5 Время задержки вывода: 0.000s-9999s, минимум можно установить 1 мс
2.6 положительная и отрицательная длина ширины импульса: 0.000s-9999s, минимум можно установить 1 мс
2.7 грузоподъемность сигнала: менее 30 мА
2.8 Амплитуда выходного сигнала: амплитуда равна напряжению питания
2.9 Размер продукта: 79мм*43мм*30мм
PP2K
Обратите внимание, что мощный драйвер ШИМ (Тип PP2 и PP2K) - выход типа МОП-переключателя. Когда нагрузка не подключена, форма сигнала отсутствует, и форма сигнала появляется только после подключения нагрузки.
Разнообразие практичных сцен! ! !
1. Регулировка яркости светодиодов, частота, рабочий цикл могут быть отрегулированы
2. Регулировка частоты вращения двигателя, частоты и рабочего цикла может быть отрегулирована
3. Привод электромагнитного клапана для вытягивания и отпускания, автоматический цикл, выход задержки, номер цикла (или бесконечный цикл) может быть установлен.
4. Управляйте оборудованием для включения и выключения, проводите испытания на усталость переключателей, провисание напряжения и другие тесты для проверки надежности оборудования клиента.
5. Задержка запуска загрузки, время задержки может быть установлено, после задержки оно будет включено или периодически.
1. Особенности
1.1 может напрямую управлять светодиодом, двигателем, электромагнитным клапаном и другими нагрузками
1.2 Можно выбрать два режима:
Режим ШИМ - частота (непрерывный), рабочий цикл. Обратите внимание, что количество импульсов не может быть установлено в этом режиме, и импульс всегда излучается.
Импульсный режим PULSE - время положительной ширины импульса, время отрицательной ширины импульса, время запуска задержки включения питания и количество импульсов регулируются.
1.3 С кнопкой запуска и остановки, может управлять выходом и остановкой сигнала
1.4 Широкий вход напряжения 3.3-30V, 5.08mm клеммная проводка
2. технические параметры
2.1 Рабочее напряжение: 3,3 ~ 30 В (Обратите внимание, что положительный и отрицательный полюса не должны быть перевернуты, иначе он может сгореть)
2.2 Частотный диапазон: 1 Гц ~ 150 кГц, точность около 2%. Управление скоростью двигателя обычно выбирает 20 кГц
2.3 Диапазон рабочих циклов: 0-100%, 1% степпинг
2.4 количество импульсов: 1-9999, или бесконечно (отображение ‘----’ означает бесконечность)
2.5 Время задержки вывода: 0.000s-9999s, минимум можно установить 1 мс
2.6 положительная и отрицательная длина ширины импульса: 0.000s-9999s, минимум можно установить 1 мс
2.7 Выходная грузоподъемность: менее 8A (Трубка МОП-переключателя)
2.8 Выходная амплитуда: Амплитуда равна напряжению питания (OUT+ напрямую подключается к модулю V+)
2.9 Размер продукта: 79мм*43мм*30мм
3. Описание модуля

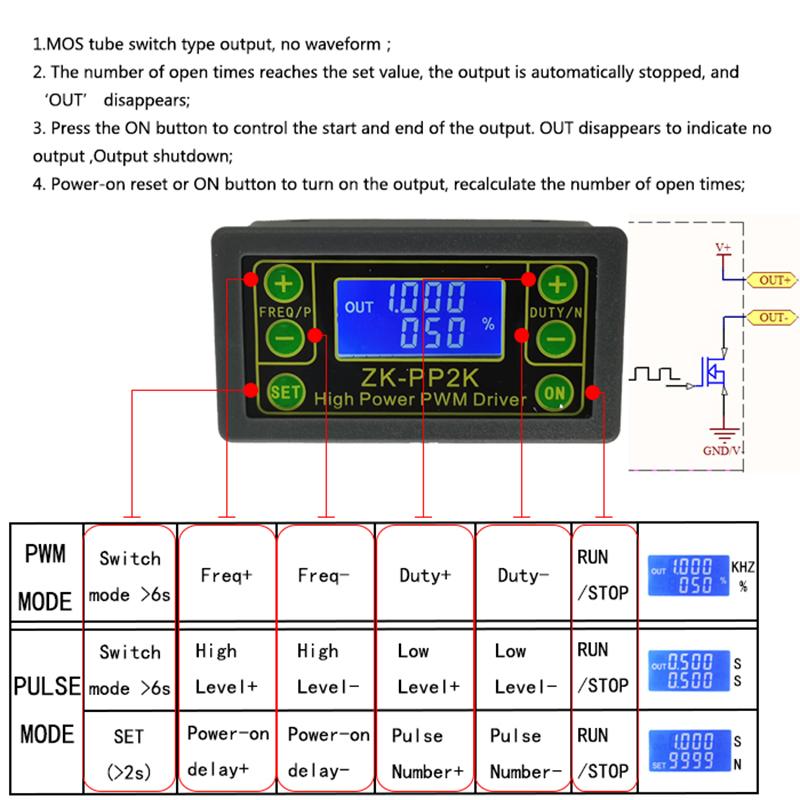

3.1 Инструкции по эксплуатации кнопки
3.2 Режим ШИМ (дисплей имеет "%" для режима ШИМ)
Заводским режимом по умолчанию является режим ШИМ, частота набора FREQ+ и FREQ-ключей, рабочий цикл набора DUTY+ и кнопки DUTY; Короткое нажатие кнопки ON управляет выходным сигналом: включение или остановка. При остановке выход равен 0, на экране отображается метка «OUT» (Есть выход), в противном случае выход останавливается.; заводская частота по умолчанию составляет 1 кГц, а рабочий цикл — 50%.
Если вы хотите переключиться в режим PULSE, нажмите кнопку SET (более 6 секунд), не отпускайте, вы увидите изменение экрана, исчезает "%", это режим PULSE.
3.3 Режим ИМПУЛЬС (Нет "%" на правой стороне дисплея в режиме PULSE)
Линия над ЖК-экраном отображает положительное время ширины импульса. Кнопки P+ и P- задают параметр. Линия под ЖК-экраном отображает время отрицательной ширины импульса. Кнопки N+ и N- задают параметр. Нажмите кнопку ON, чтобы управлять выходом сигнала или остановкой. Когда выход остановлен, выход равен 0. На экране отображается «OUT» для вывода, в противном случае вывод прекращается.; по умолчанию заводская положительная ширина импульса составляет 0,5 секунды, а отрицательная ширина импульса — 0,5 секунды.
Настройка номера импульса и времени задержки - В режиме PULSE нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, на экране отображается SET, он будет выключен и очищен после ввода. ;Кнопки P+ и P- устанавливают время задержки, кнопки N+ и N- устанавливают количество импульсов, заводское время задержки по умолчанию составляет 0 секунд, количество импульсов бесконечно (дисплей ----); затем нажмите кнопку SET 2 Через несколько секунд он автоматически вернется к импульсному интерфейсу, нажмите кнопку ON, после установки времени задержки начните выдавать заданное количество импульсов. Если количество импульсов отправлено, он автоматически выведет 0. Если период не отправлен, нажатие кнопки ON отключится. Выходной импульс выключается и очищается, а заданное количество импульсов выдается каждый раз при его запусках.. После отправки количества импульсов дисплей 'OUT' автоматически исчезает.
3.4 Примеры работы приложения
3.4.1 ШИМ-выход 20 кГц, рабочий цикл 60%: Выберите режим ШИМ, частота установлена на 20,00, а коэффициент полезности установлен на 060%.
3.4.2 Выход включается на 0,6 секунды и выключается на 0,2 секунды. Бесконечный цикл: выберите режим PULSE, положительная ширина импульса установлена на 0,600, отрицательная ширина импульса установлена на 0,200, время задержки установлено на 0,000, а количество импульсов установлено на --- -.
3.4.3 Включите питание или нажмите кнопку запуска, подождите 5 секунд, затем выход включается на 0,6 секунды, выключается на 0,2 секунды, бесконечный цикл: выберите режим PULSE, положительная ширина импульса установлена на 0,600, отрицательная ширина импульса установлена на 0,200, задержка Время установлено на 5,000, а количество импульсов установлено на ----.
3.4.4 Включите питание или нажмите кнопку запуска, подождите 5 секунд, затем выдайте импульс: высокий уровень 10 мс, низкий уровень 10 мс, 100 раз.: выберите режим PULSE, положительная ширина импульса установлена на 0,010, отрицательная ширина импульса установлена на 0,010, задержка Время установлено на 5,000, а количество импульсов установлено на 0100.
3.4.5 Задержка включения питания на 10 секунд, затем постоянный выход сигнала: выберите режим PULSE, положительная ширина импульса установлена на число больше 0, отрицательная ширина импульса установлена на 0, время задержки установлено на 10,00 секунды, а число импульсов бесконечно. (----).
Все параметры настройки не теряются при выключении.
