ZK-PP1K ШИМ частота импульса рабочий цикл регулируемый модуль квадратная волна прямоугольная волна функция генератора сигналов
Описание:
1.ШИМ генератор сигналов, квадрат волна прямоугольный генератор волновых сигналов
2. Используется для генерации прямоугольного сигнала, который подается на драйвер двигателя постоянного тока или шагового двигателя.; Шаговый двигатель, серводвигатель, электрический захват, манипулятор робота
3. Соедините драйвер для реализации диммирования, регулировки скорости, управления соленоидом для клапана и т. д.. Тем не менее, невозможно напрямую управлять нагрузками, такими как электрические фонари, двигатели и электромагнитные клапаны.
Характеристики:
1. Можно выбрать два режима:
Режим ШИМ - частота (непрерывный), рабочий цикл. Обратите внимание, что в этом режиме количество импульсов установить нельзя, и импульс излучается постоянно.;
Режим ИМПУЛЬС - положительная длительность импульса для времени, отрицательная длительность импульса для времени, задержка запуска для времени и регулируемое количество импульсов.
2 С кнопкой запуска-остановки внешний переключатель также может использоваться для управления выходным сигналом ON / OFF.
3. Широкий диапазон входного напряжения 3,3-30 В, с защитой от обратной полярности, клеммная колодка 5,08 мм
технические параметры:
Рабочее напряжение: 3,3 ~ 30 В, с защитой от реверса
Диапазон частот: 1 Гц ~ 150 кГц, точность около 1%
Диапазон рабочих циклов: Шаг 0%, 1%
Количество импульсов: 1-9999, или бесконечно (дисплей «----» означает бесконечность)
Время задержки вывода: 0.000s-9999s, минимум можно установить 1 мс
Длина положительного и отрицательного импульса: 0.000s-9999s, минимум можно установить 1 мс
Грузоподъемность сигнала: менее 30 мА
Амплитуда выходного сигнала: амплитуда равна напряжению питания

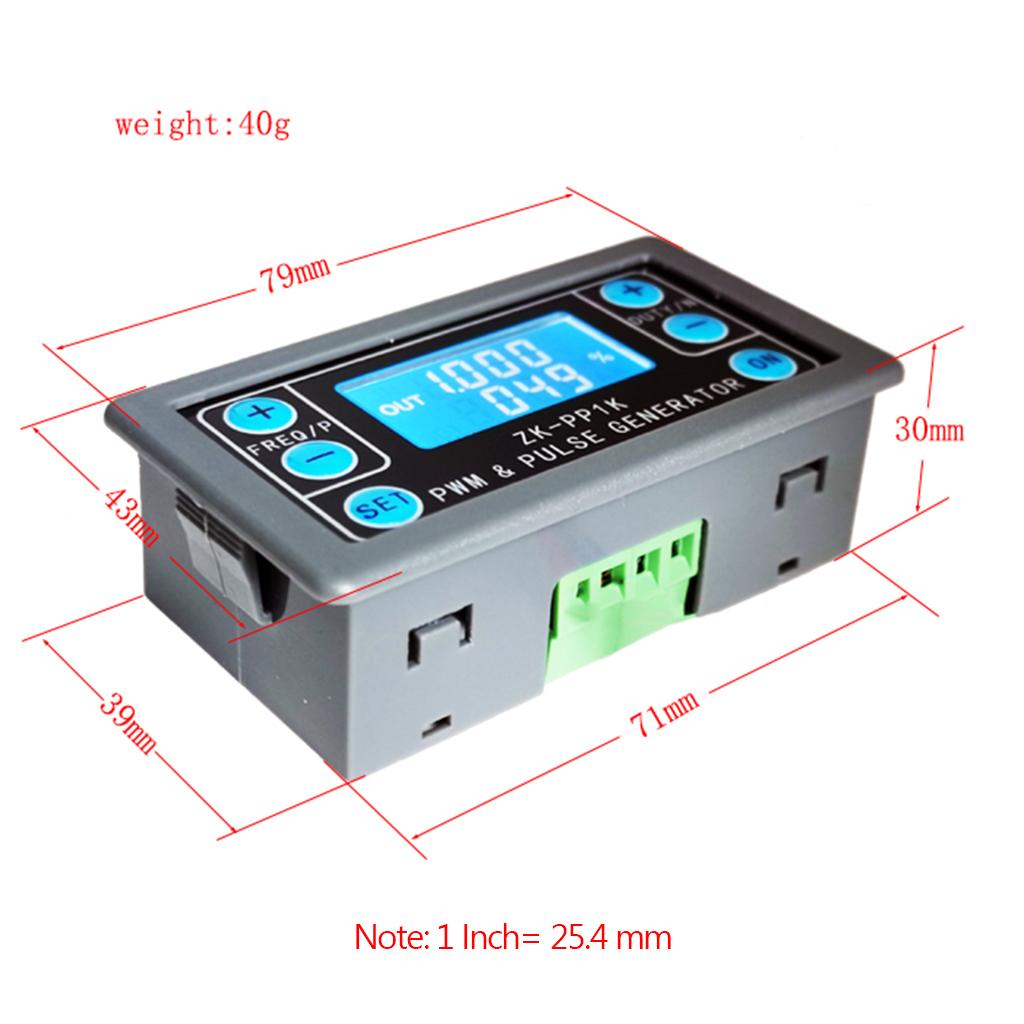

Размер товара: 79мм*43мм*30мм
Вес продукта: 40г
Упаковка: Антистатическая сумка
Описание модуля:

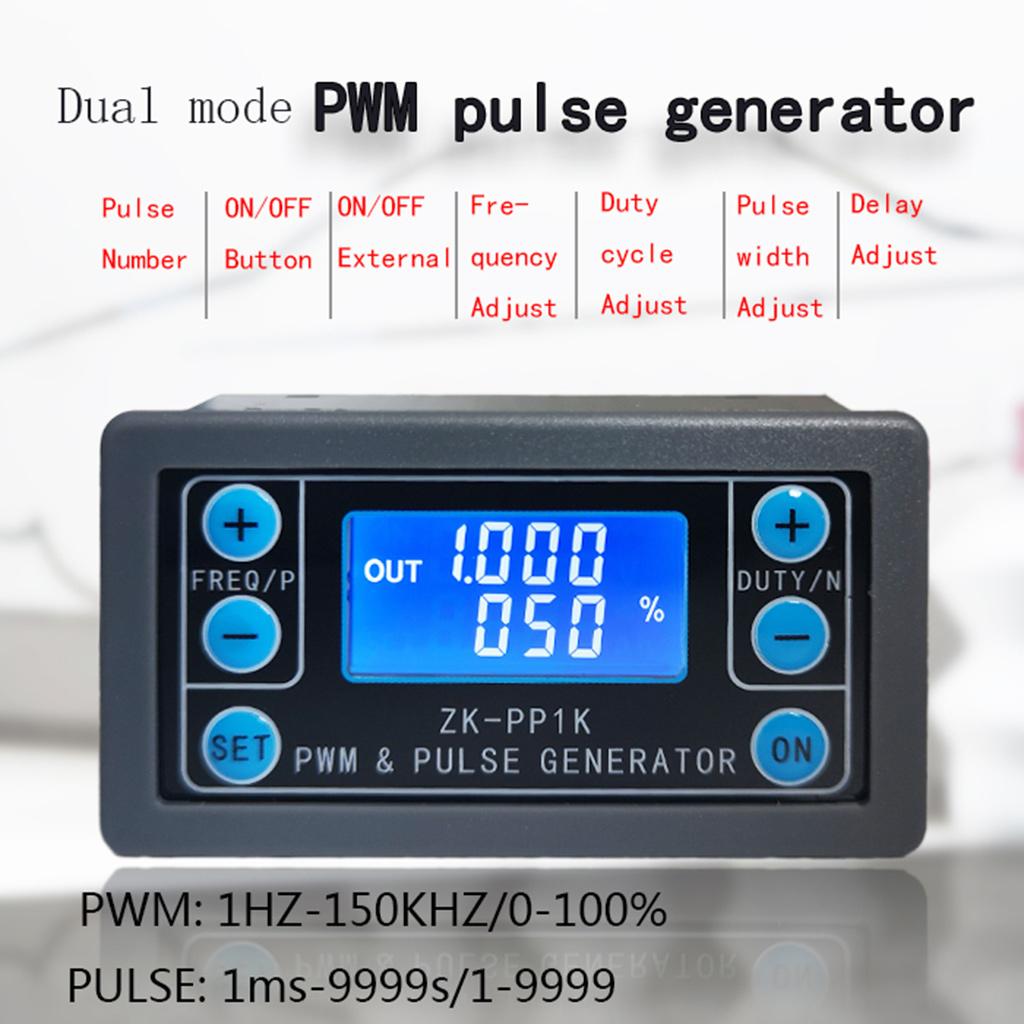

Режим ШИМ (дисплей имеет "%" для режима ШИМ)
Заводским режимом по умолчанию является режим ШИМ, частота набора FREQ+ и FREQ-ключей, рабочий цикл набора DUTY+ и кнопки DUTY; короткое нажатие on кнопки управления выходом или остановкой, стоп-выход равен 0, на экране отображается отметка «OUT», так как есть выход, в противном случае он останавливает выход; заводская частота по умолчанию составляет 1 кГц, а рабочий цикл — 50%.
Если вы хотите переключиться в режим PULSE, нажмите кнопку SET (более 6 секунд), не отпускайте, вы увидите изменение экрана, исчезает "%", это режим PULSE.
Импульсный режим (Нет "%" на правой стороне дисплея в режиме PULSE)
Строка над ЖК-экраном отображает положительную длительность импульса для времени. Кнопки P+ и P- задают параметр. Строка под ЖК-экраном отображает ширину отрицательного импульса для времени. Кнопки N+ и N- задают параметр. Нажмите кнопку ON, чтобы управлять выходом сигнала или остановкой. Когда выход остановлен, выход равен 0. Экран отображает «OUT» для вывода, в противном случае он останавливает вывод; по умолчанию заводская положительная ширина импульса составляет 0,5 секунды, а отрицательная ширина импульса — 0,5 секунды.
Количество импульсов и задержка для установки времени - В режиме PULSE нажмите и удерживайте кнопку SET в течение 2 секунд, затем отпустите, чтобы войти в интерфейс установки количества импульсов и задержки времени, на экране отобразится SET, он будет выключен и очищен после ввода. ;Кнопки P+ и P- устанавливают задержку по времени, кнопки N+ и N- устанавливают количество импульсов, заводская настройка задержки по времени — 0 секунд, количество импульсов — бесконечное (дисплей ----); Затем нажмите кнопку SET 2. Через несколько секунд она автоматически вернется в интерфейс импульсов. Нажмите кнопку ON. После установки задержки времени начнется выдача заданного количества импульсов.. Если количество импульсов отправлено, он автоматически выведет 0. Если период не отправлен, нажатие кнопки ON отключится. Выходной импульс выключается и сбрасывается, и заданное количество импульсов выдается каждый раз при его запуске.. После отправки количества импульсов дисплей 'OUT' автоматически исчезает.
Примеры операций приложения
Выход ШИМ 20 кГц, рабочий цикл 60%: Выберите режим ШИМ, частота установлена на 20,00, а коэффициент полезности установлен на 060%.
Выход включается на 0,6 секунды и выключается на 0,2 секунды. Бесконечный цикл: выберите режим ИМПУЛЬС, положительная длительность импульса установлена на 0,600, отрицательная длительность импульса установлена на 0,200, задержка времени установлена на 0,000, а количество импульсов установлено на --- -.
Включите или нажмите кнопку запуска, задержка 5 секунд, затем выход включается на 0,6 секунды, выключено 0,2 секунды, бесконечный цикл: Выберите режим ПУЛЬС, ширина положительного импульса установлена на 0,600, ширина отрицательного импульса установлена на 0,200, задержка времени установлена на 5,000, а количество импульсов установлено на ----.
Включите или нажмите кнопку запуска, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс импульс 100 мс: Выберите режим ИМПУЛЬС, положительная длительность импульса установлена на 0,010, отрицательная длительность импульса установлена на 0,010, задержка между импульсами установлена на 5,000, а количество импульсов установлено на 0100.
Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: выберите режим ИМПУЛЬС, положительная ширина импульса установлена на значение больше 0, отрицательная ширина импульса установлена на 0, задержка по времени установлена на 10,00 секунд, а количество импульсов — бесконечно. (----).
Другие приложения могут изучить или проконсультироваться со службой поддержки клиентов
Все параметры настройки не теряются при выключении.
В пакет включено:
1 * Генератор импульсов ШИМ
