Этот мощный ШИМ-драйвер является выходом типа MOS-переключателя. Когда нагрузка не подключена, форма сигнала отсутствует, и форма сигнала появляется только после подключения нагрузки. нагрузка подключена. Подходит для двигателя с прямым приводом, электромагнитных клапанов, светодиодов и других нагрузок, ток менее 8A. Конструкция двух режимов, частота (непрерывный) и рабочий цикл, регулируемый в режиме ШИМ, и положительное время ширины импульса, время отрицательной ширины импульса, время запуска задержки включения питания и количество импульсов регулируются в импульсном режиме.
Характеристики:
Этот мощный ШИМ-драйвер является выходом типа MOS-переключателя. Когда нагрузка не подключена, форма сигнала отсутствует, и форма сигнала появляется только после подключения нагрузки.
Подходит для двигателя с прямым приводом, электромагнитных клапанов, светодиодов и других нагрузок, ток менее 8А.
Он также может использоваться последовательно с силовыми резисторами для достижения выхода ШИМ высокого тока с обратной формой сигнала и током менее 100 мА.
Поддержка регулировки яркости светодиодов, регулировка скорости двигателя, частота, рабочий цикл могут быть отрегулированы.
Привод электромагнитных клапанов для вытягивания и отпускания, автоматический цикл, выход задержки, номер цикла (или бесконечный цикл) может быть установлен.
Управляйте оборудованием для включения и выключения, проводите испытания на усталость переключателей, провисание напряжения и другие тесты для проверки надежности оборудования клиента.
Задержка запускает загрузку, время задержки может быть установлено, после задержки оно будет включено или периодически.

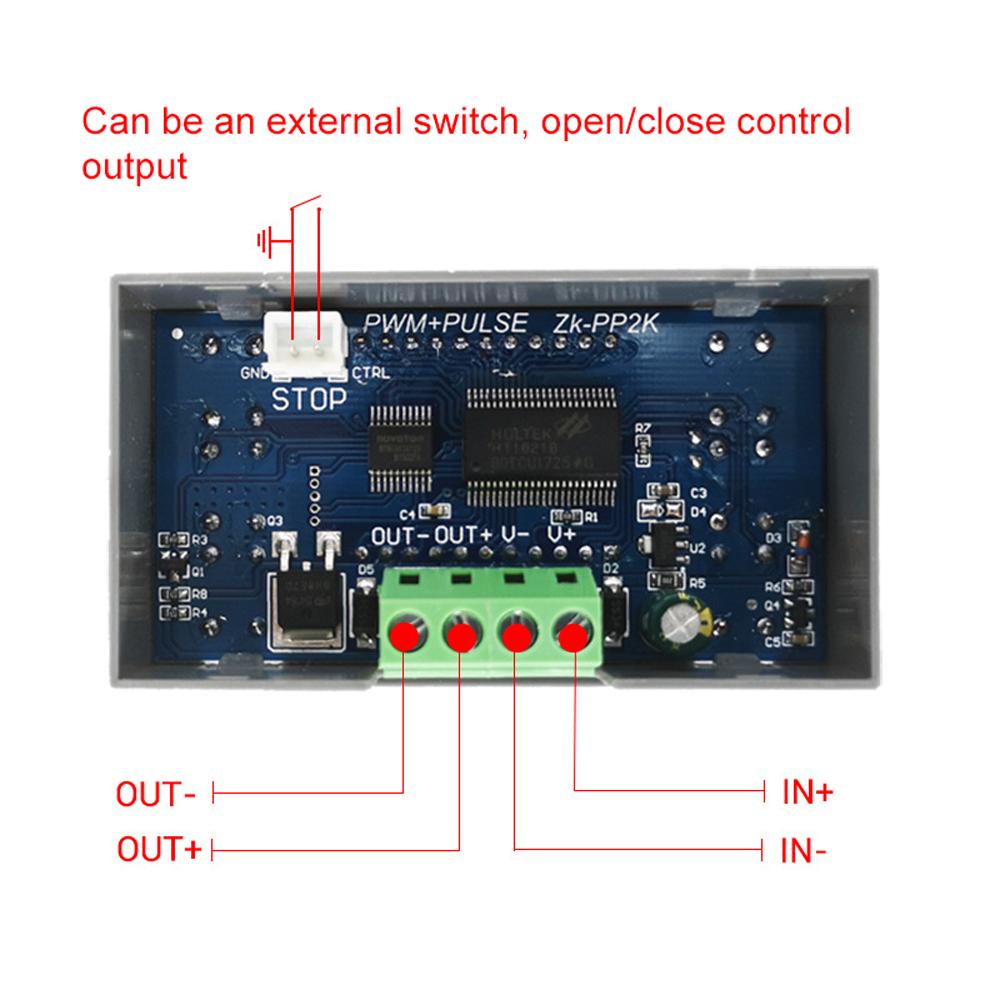

Широкий вход напряжения 3,3-30 В, с кнопкой запуска и остановки и клеммной проводкой 5,08 мм.

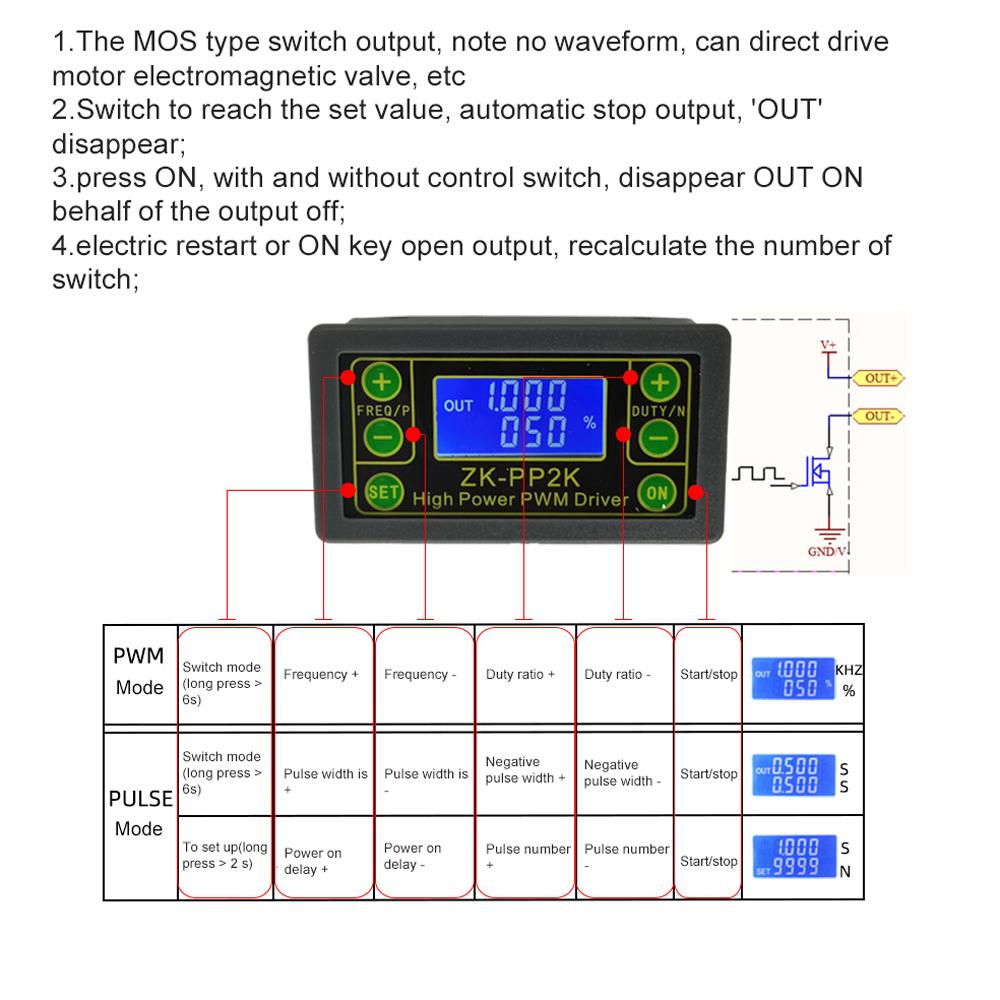

Можно выбрать два режима, режим ШИМ и импульсный режим, вы можете выбрать в зависимости от ваших требований.

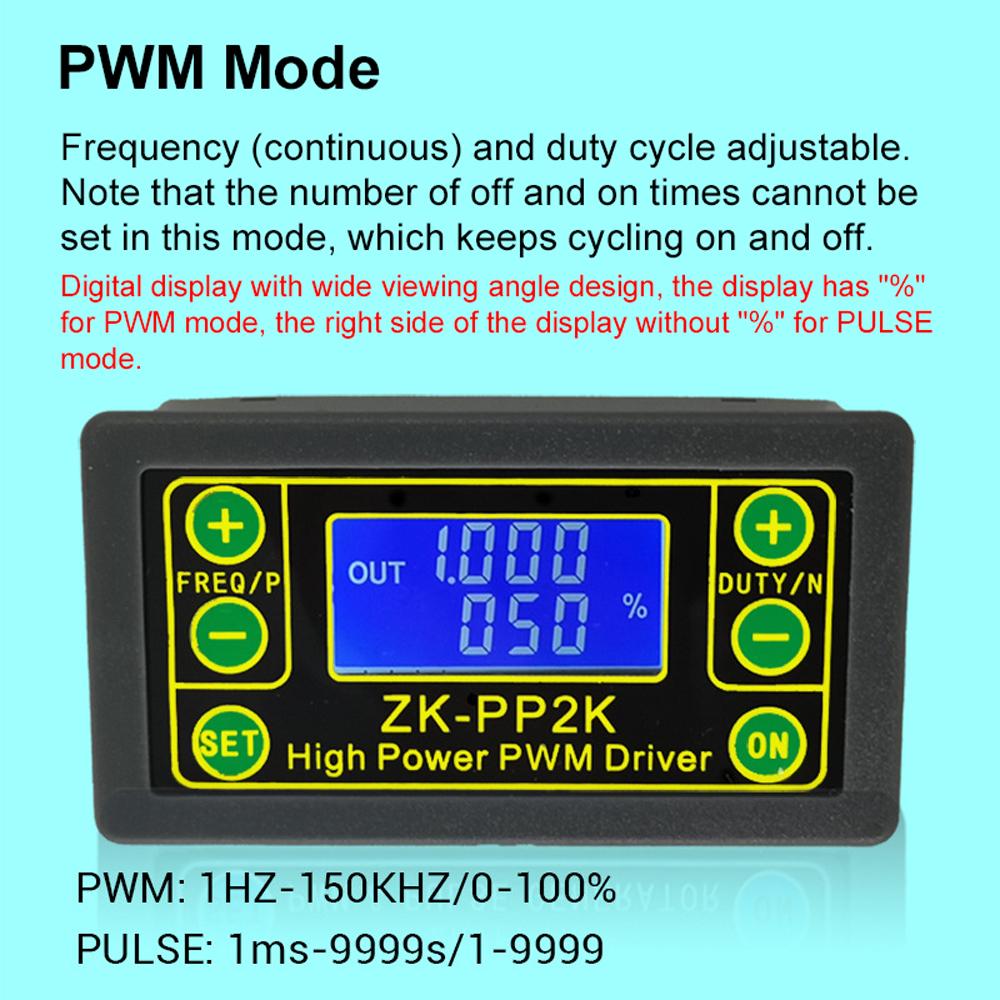

Режим ШИМ: Частота (непрерывный) и регулируемый рабочий цикл. Обратите внимание, что количество времени выключения и включения не может быть установлено в этом режиме, который продолжает включать и выключать цикл.
Импульсный режим: Время положительной ширины импульса, время отрицательной ширины импульса, время начала задержки включения питания и количество импульсов регулируются. Все параметры настройки не теряются при завершении работы.

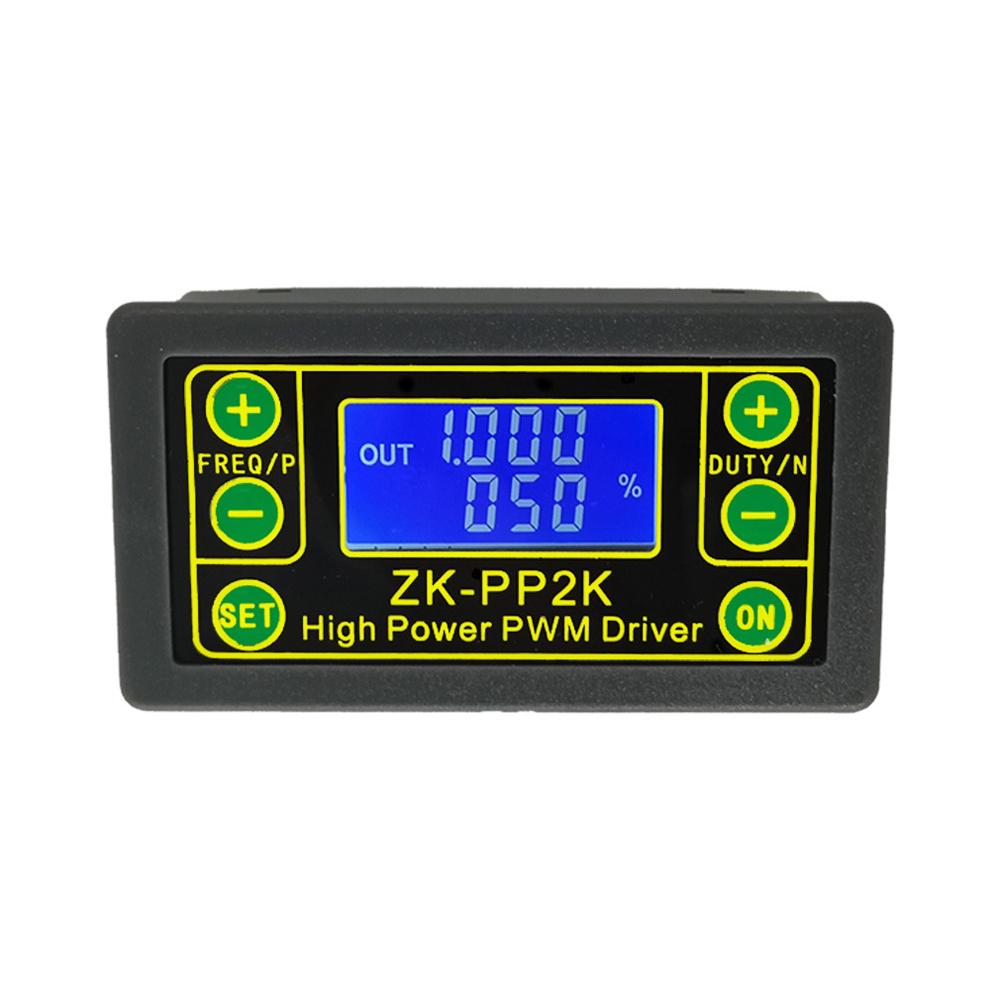

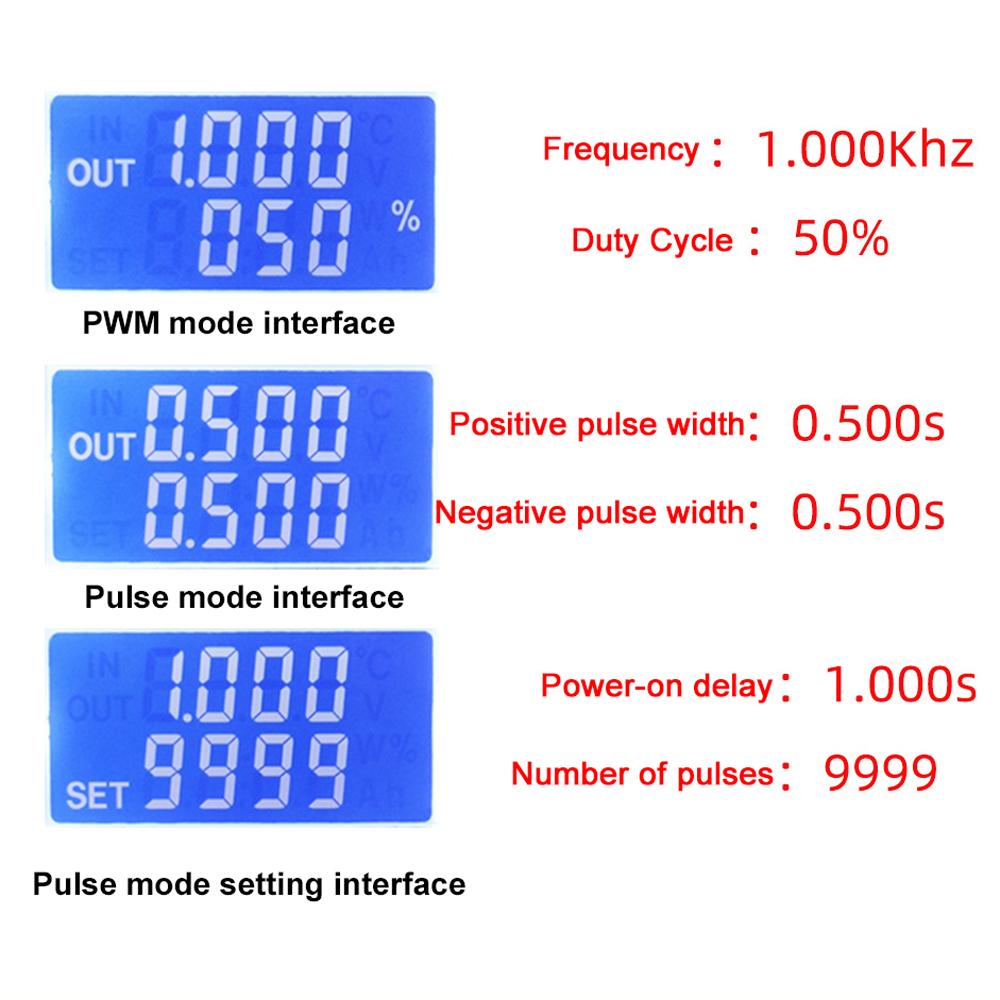

Цифровой дисплей с широким углом обзора, дисплей имеет «процент» для режима ШИМ, правую сторону дисплея без «процентов» для режима PULSE.
Характеристики:
имя: Драйвер ШИМ
Материал: пластики
Рабочее напряжение: 3,3-30 В (Обратите внимание, что положительный и отрицательный полюса не должны быть обращены вспять, иначе он может сгореть)
Частотные диапазоны: 1 Гц-150 кГц, точность около 2% . Управление скоростью двигателя обычно выбирает 20 кГц
Диапазоны рабочих циклов: 0-100 процентов, шаг 1 процент
Количество импульсов: 1-9999, или бесконечности (дисплей "----" представляет бесконечности)
Время задержки вывода: 0.000s-9999s, минимум 1 мс может быть установлен
Длина положительного и отрицательного импульса: 0.000s-9999s, минимум может быть установлен на 1 мс
Выходная грузоподъемность: менее 8A (Коммутационная трубка MOS)
Выходная амплитуда: амплитуда, равная напряжению питания (Внутреннее прямое подключение модулей OUT+ и V+)
Размер элемента: 79 * 43 * 30 мм / 3,11 * 1,69 * 1,18 дюйма
Вес предмета: 42 г / 1,48 унции
Размер посылки: 80 * 30 * 45 мм / 3,15 * 1,18 * 1,77 дюйма
Вес упаковки: 45g / 1.59 унции
Товарная накладная:
1 * ШИМ драйвер
