Характерная черта:
1. VL6180X — это датчик расстояния по времени пролета. Датчик содержит очень маленький лазерный источник и соответствующий датчик. VL6180X может определять время полета или время, необходимое лазеру для возвращения к датчику, чтобы рассчитать расстояние.
2. В отличие от большинства датчиков расстояния, которые полагаются на интенсивность отраженного света или угол отражения для определения расстояния, VL6180 использует точные часы для измерения времени, необходимого для отражения света от поверхности. Так как в нем используется очень узкий источник света, который отличается от ультразвукового сонара. В отличие от традиционных инфракрасных датчиков расстояния, вы не можете определить, находится ли объект близко, поскольку отсутствует линейная зависимость или двойное изображение.. Следовательно, VL6180X более точный.
3. Модуль VL6180 рекомендуется для работы на расстояниях от 5 мм до 100 мм. Благодаря небольшому размеру сенсорный модуль прост в использовании в любом роботизированном или интерактивном проекте. Вы можете использовать его с любым источником питания 3,5 В или логическим микроконтроллером.
4. Встроенный интеллектуальный оптический модуль для зондирования приближения, определения дальности и других функций.
5. Быстрое и точное расстояние. Измерение абсолютного диапазона от 0 до 100 мм и более. На основе измерений отражения самосветящегося луча, не зависящих от объекта, измерения более 100 мм могут быть использованы в некоторых крайне желательных условиях отражательной способности цели и окружающей среды, но не гарантируются.
6. Интерфейс I2C для управления устройствами и передачи данных, два программируемых GPIO.
Технические характеристики:

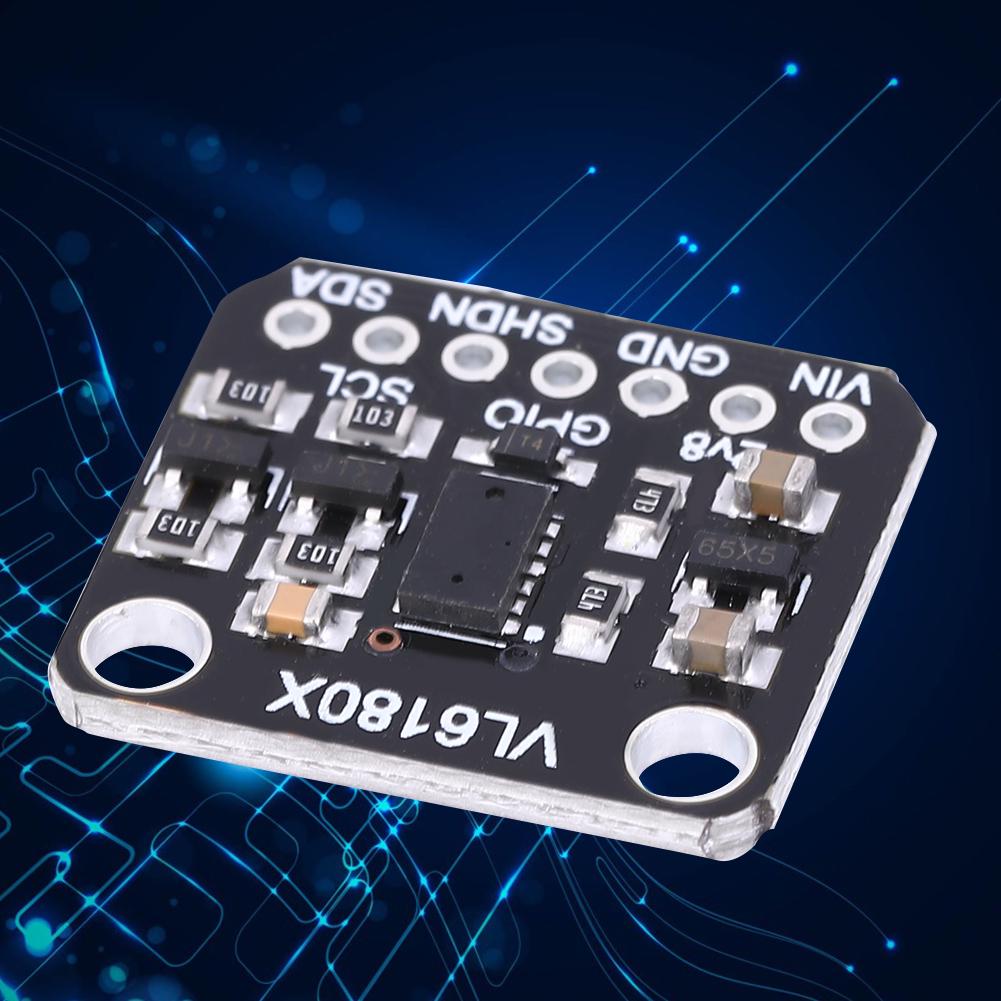

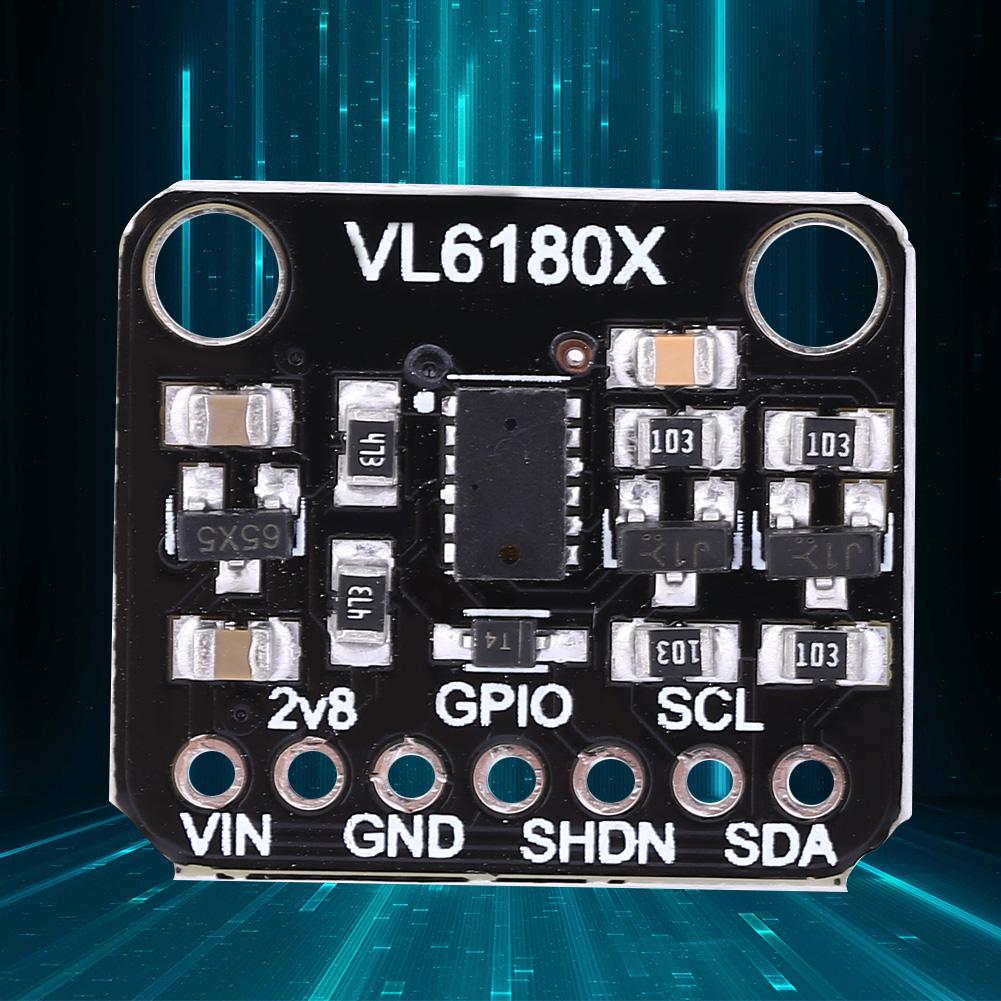

Определение ПИН:
Контакт блока питания:

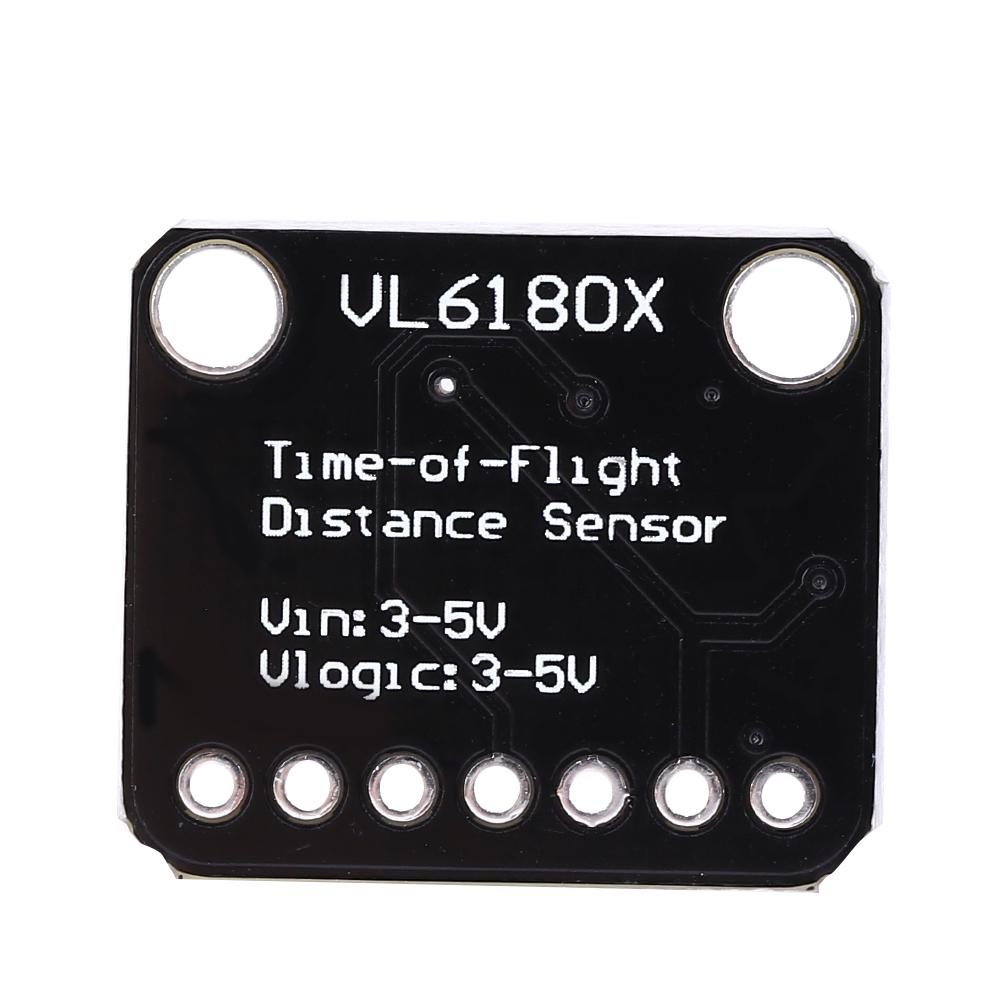

VIN Входной пин питания. Диапазон входного напряжения 3 5В;
2v8 Выходной порт, выходное напряжение 2,8 В, генерируемое бортовым регулятором напряжения, обрабатывающим входное напряжение VIN;
GND Земля источника питания;
PIN-код коммуникации I2C:
SCL Вывод тактового сигнала I2C, подключенный к SCL ведущего устройства;
SDA Линия данных I2C, подключенная к SDA ведущего устройства;
Контрольный штифт:
GPIO Пин, который датчик использует для индикации готовности данных. Обратите внимание, что выходной сигнал пина имеет высокий уровень 2,8 В и низкий уровень 0 В.. Этот пин может быть не применим к платам, таким как для Arduino (Эти платы имеют высокий уровень 3,3 или 5 В), Необходимо добавить преобразование уровня, если оно применяется.
SHDN Вывод отключения датчика. По умолчанию он вытянут высоко. Здесь есть диод преобразования уровня, поэтому вы можете использовать логику 3,5 В на этом выводе.. Когда штифт опускается, датчик переходит в режим отключения.
Список пакетов:
1 х датчик
