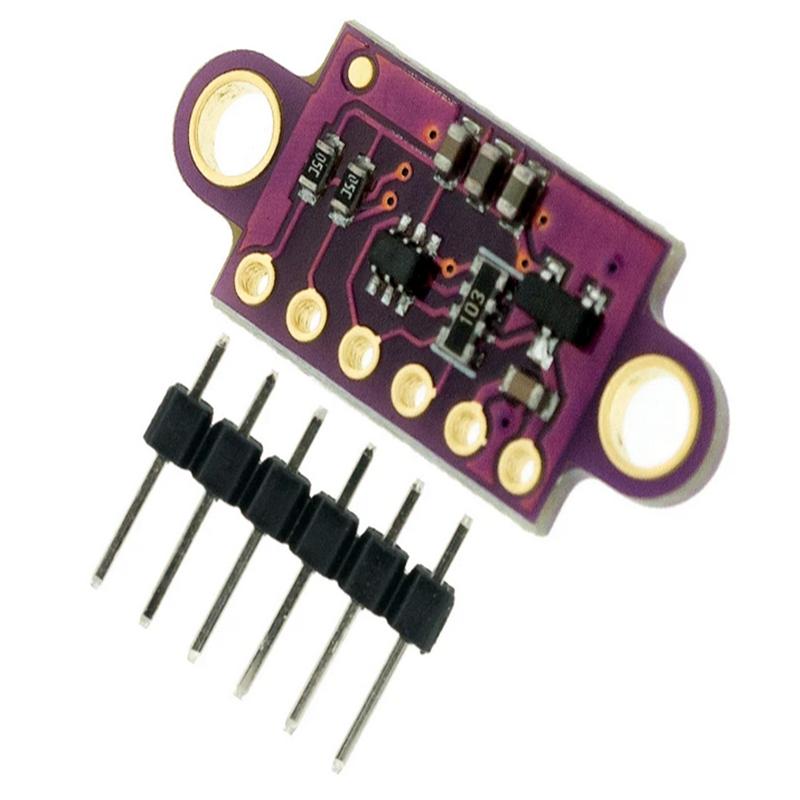

VL53L0X Время полета (ToF) Модуль лазерного дальномера GY-VL53L0XV2 940 нм, интерфейс I2C, размер 25 мм * 10,7 мм.

Высокие опасения по химическим веществам : Никто Номер модели : 843 Тип : модуль Происхождение : Китай Состояние : новый

VL53L0 использует технологию ST FlightSense для точного измерения того, сколько времени требуется излучаемым импульсам инфракрасного лазерного света, чтобы достичь ближайшего объекта и отразиться обратно на детектор, поэтому его можно считать крошечной, автономной лидарной системой.. Это время полета (ТОФ) измерение позволяет точно определить абсолютное расстояние до цели без сильного влияния отражения объекта на измерение. Датчик может сообщать о расстояниях до 2 м (6.6 футов) с разрешением 1 мм, но его эффективная дальность и точность (шум) сильно зависят от условий окружающей среды и целевых характеристик, таких как отражательная способность и размер, а также от конфигурации датчика. (Точность датчика указана в диапазоне от ±3% в лучших условиях до более ±10% в менее оптимальных условиях.)

Измерения дальности доступны через I⊃2 датчика;С (TWI) интерфейс, который также используется для настройки параметров датчика, и датчик предоставляет два дополнительных контакта: вход завершения работы и выход прерывания.

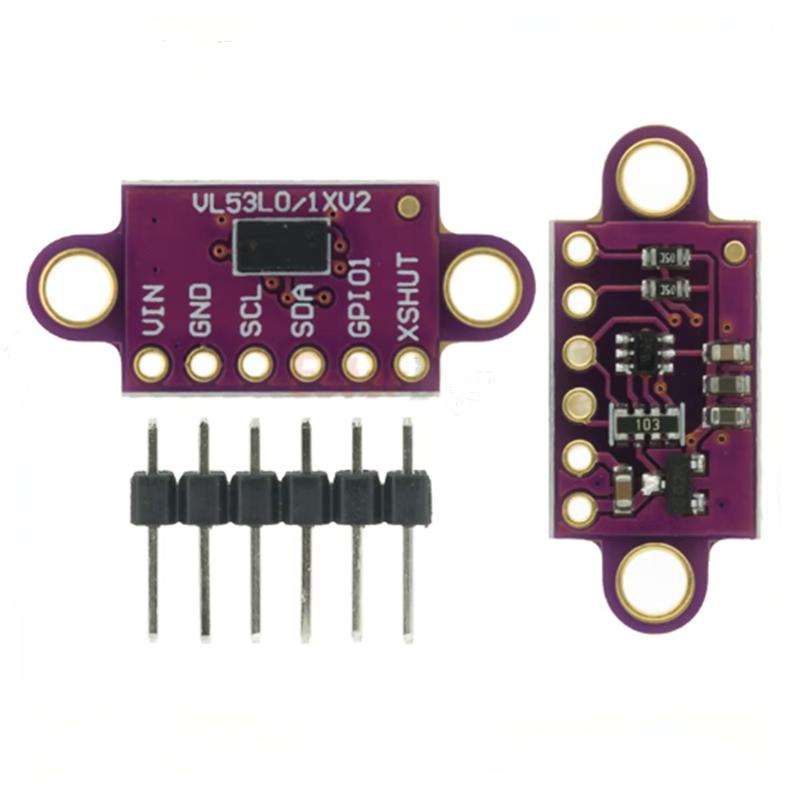

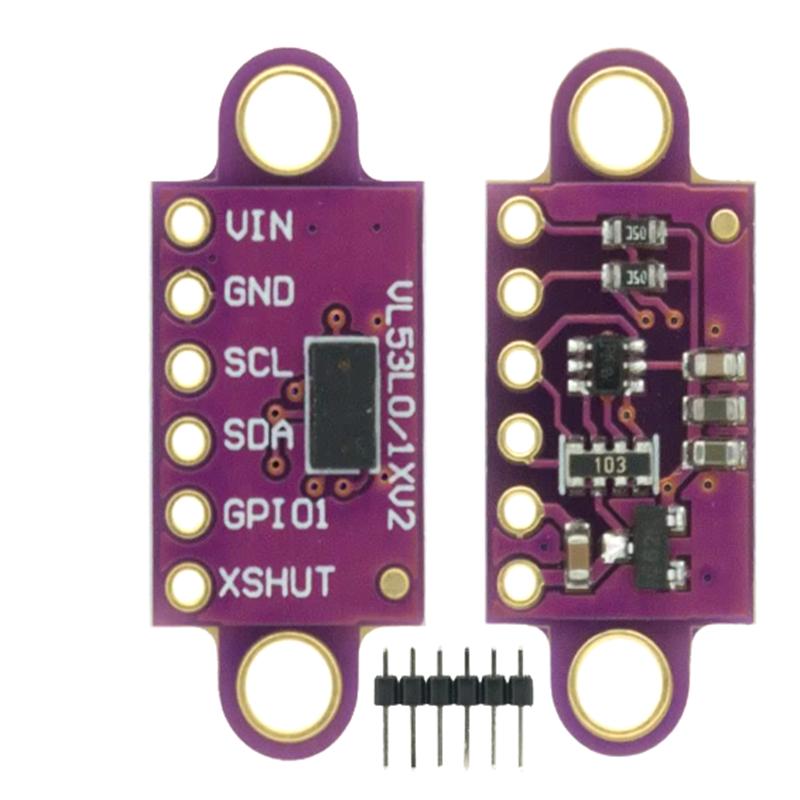

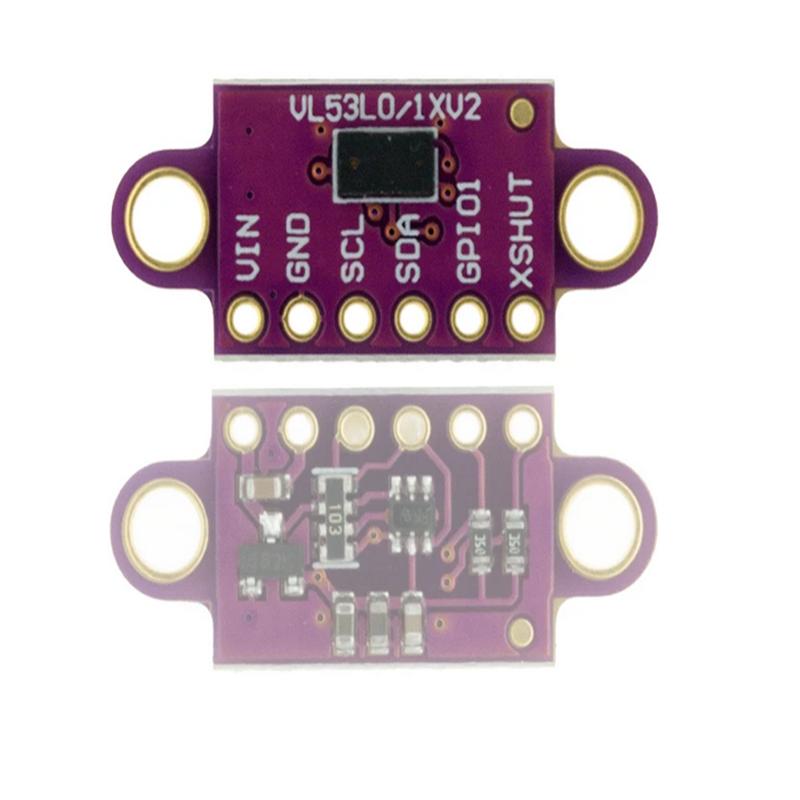

VL53L0X - отличная ИС, но ее небольшой, бессвинцовый корпус LGA затрудняет использование типичным студентом или любителем. Он также работает при рекомендуемом напряжении 2,8 В, что может затруднить сопряжение для микроконтроллеров, работающих на 3,3 В или 5 В.. Наша плата для разбивки решает эти проблемы, облегчая начало работы с датчиком, сохраняя при этом общий размер как можно меньше. Описание PIN-кода VDD Регулируемый выход 2,8 В. Почти 150 мА доступно для питания внешних компонентов. (Если вы хотите обойти внутренний регулятор, вы можете вместо этого использовать этот контакт в качестве входа 2,8 В с отключенным VIN.) VIN Это основное подключение питания от 2,6 В до 5,5 В. Сдвигатели уровней SCL и SDA подтягивают I⊃2;Линии C высоки до этого уровня. GND Земля (0 В) подключение блока питания. Ваш I⊃2;Источник управления C также должен иметь общий замысел с этой платой.

SDA со сдвигом уровня I⊃2;Линия передачи данных C: HIGH - VIN, LOW - 0 В SCL со сдвигом уровня I⊃2;Тактовая линия C: HIGH - VIN, LOW - 0 В XSHUT Этот контакт является входом с активным и низким уровнем выключения; плата подтягивает его к VDD, чтобы включить датчик по умолчанию. Низкий уровень этого контакта переводит датчик в аппаратный режим ожидания. Этот вход не смещен по уровню. В коплект входит : 1 x датчик расстояния время полета L53L0X GY-VL53L0XV2V

Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.

В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.

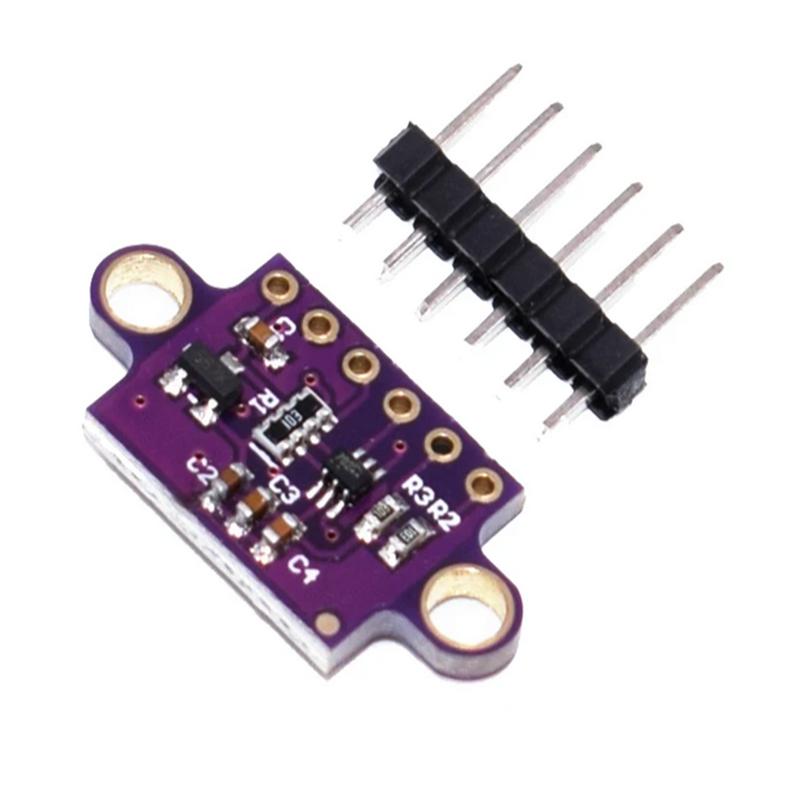

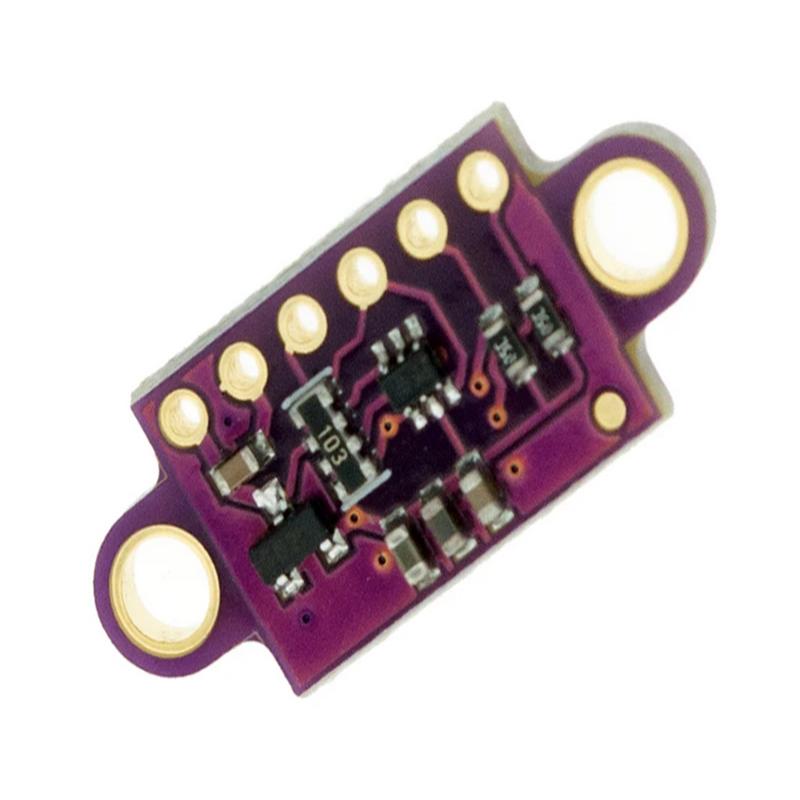

Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.

Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
