Характерная черта:
1. Изготовлен из высококачественных материалов, обладает высокой практичностью и долгим сроком службы.
2. Этот продукт маленький и компактный, прост в эксплуатации и переноске, очень практичен.

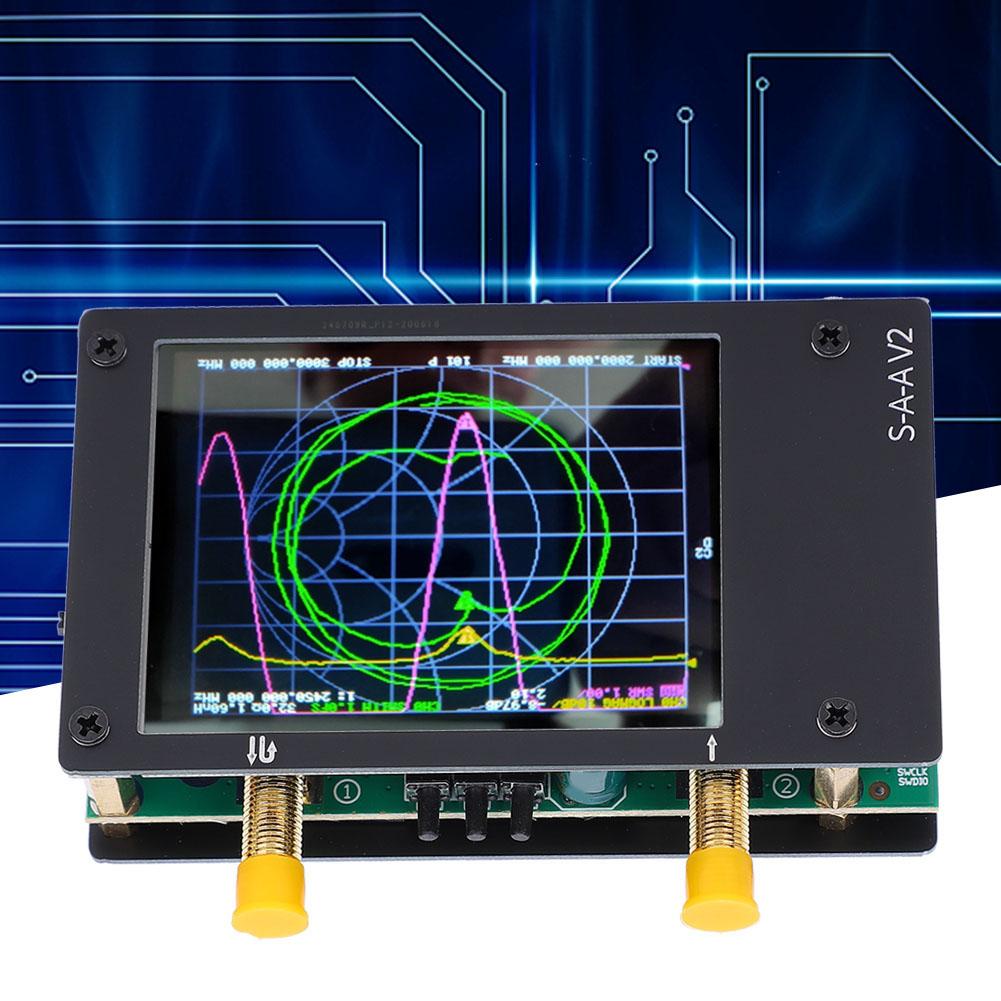

3. 2,8-дюймовый сенсорный ЖК-дисплей с корпусом позволяет легко читать результаты.
4. Диапазон частот векторного анализатора цепей составляет 50 кГц-3 ГГц.
5. С высокой стабильностью, высокой чувствительностью и высокой точностью, значительно улучшая производительность.
Технические характеристики:
Тип объекта: 3G Векторный анализатор цепей
Материал: ПЕЧАТНАЯ ПЛАТА + акрил
Цвет: черный
Частотный диапазон: 50кГц-3ГГц
Динамический диапазон системы (калиброванный): 70дБ (до 1,5 ГГц), 60дБ (до 3 ГГц)
S11 Шумовой пол (калиброванный): -50 дБ (до 1,5 ГГц), -40дБ (до 3 ГГц)
Скорость развертки: 100 точек/сек
Экран монитора: 2,8 дюйма, 320 x 240
Размер: приблизительно. 7,1 см / 2,8 дюйма
Интерфейс USB: Микро USB
Источник питания: USB, максимальный зарядный ток 1A
аккумулятор: 1 х литиевая батарея, 1950mAh (включены)
Разъем батареи: JST-XH 2,54 мм
Максимальная точка сканирования S (на устройстве): 201
Максимальная точка сканирования S (USB): 1024
Порт 2 Возврат убытков (1,5 ГГц): 20 дБ (тип.)
Порт 2 Возврат убытков (3 ГГц): Минимум 13 дБ
Описание товара:
Согласно лицензионному соглашению LGPL, основанному на разработке OwOComm, SAA2 является портативным векторным анализатором цепей 3 ГГц.
Список пакетов:
1 х Вектор сети анализатор
1 x микро USB кабель данных
2 x 300 мм Sma Male на Male Ss405 Радиочастотный кабель
3 x SMA-разъем с гайкой
10 x кольцо
1 x Пластиковая ручка
1 х Английский Руководство пользователя
уведомление:
1. Он использует пользовательский интерфейс, похожий на NanoVNA, но имеет другую техническую архитектуру.
2. При запуске не будут загружены начальные калибровочные данные, и калибровочные данные не будут автоматически вставлены после того, как пользователь изменит частоту.
3. После каждого запуска и изменения частоты необходимо повторно откалибровать или восстановить данные калибровки.
4. Пожалуйста, внимательно прочитайте инструкцию перед использованием, чтобы избежать повреждения оборудования.
