Это портативный векторный анализатор цепей, этот анализатор может соответствовать сверхшироким диапазонам измерений от 50 кГц до 6,3 ГГц. Этот liteVNA использует только один смеситель с несколькими внутренними радиочастотными переключателями для измерений S11 и S21 и расчетами IFFT для измерений TDR и DTF. Если вам это интересно, приходите и попробуйте, это вас не подведет.
Характеристики:
По сравнению с другими типами, этот векторный анализатор цепей более мал и может соответствовать сверхшироким диапазонам измерений от 50 кГц до 6,3 ГГц.

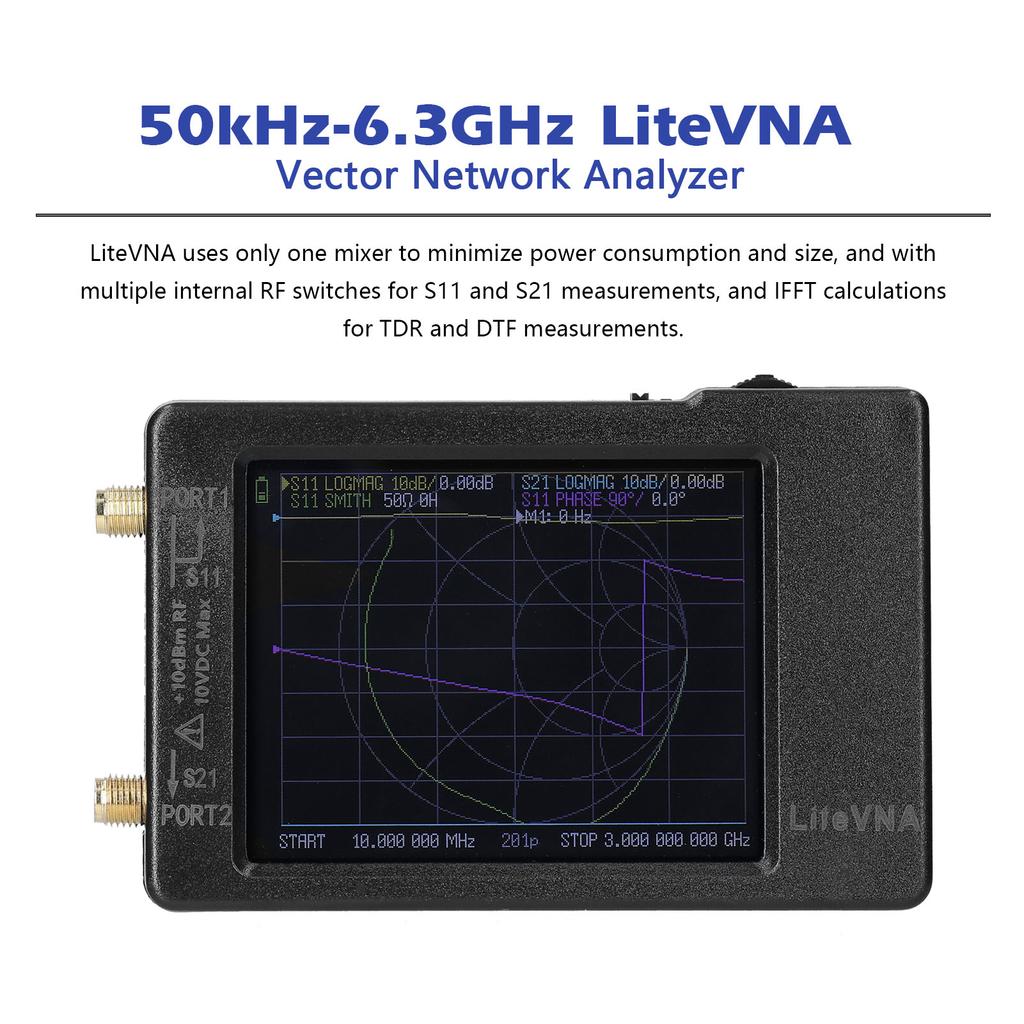

LiteVNA использует только один смеситель для минимизации энергопотребления и размера, а также с несколькими внутренними радиочастотными переключателями для измерений S11 и S21 и расчетами IFFT для измерений TDR и DTF.
LiteVNA с более высокой скоростью сканирования и большим количеством точек сканирования в дополнение к более широким диапазонам измерений.
LiteVNA включает в себя слот для карт памяти Micro, поэтому вы можете в любое время сохранять данные полевых испытаний или экраны на карту памяти Micro.
С диапазоном измерений до 6,3 ГГц LiteVNA способна удовлетворить общие приложения любительского радио и IoT, а также новое тестирование 5 ГГц, что позволяет применять новейший Wi-Fi 5,8 ГГц и передачу изображений 5,8 ГГц.
Характеристики:
Материал: металл
дисплей: 2,8-дюймовый дисплей
Частотные диапазоны: 50 кГц ~ 6,3 ГГц
Динамические диапазоны системы:
f менее 3 ГГц, калибровано: более 70 дБ
f более = 3 ГГц, калибровано: более 50 дБ
Шумовой пол S11:
f менее 3 ГГц, калибровано: менее -50 дБ
f более = 3 ГГц, калибровано: менее -40 дБ
Стабильность частоты:
0 по Цельсию ?-?50 по Цельсию : менее 0,5 стр/ч
Скорость развертки:
Авг=1: более 550 точек/с
Точки развертки (на устройстве): 10?~?1001 точка, регулируемая
Точки развертки (USB): 1 ~ 1024 балла
Блоки питания: USB, 5 В +/- 0,5 В??600mA МАКС
аккумулятор: 1 * литиевая батарея, 1300mAh (включены)
Рабочая температура окружающей среды: -10 по Цельсию ~50 по Цельсию
Размер посылки: 123 * 82 * 50 мм / 4,8 * 3,2 * 2,0 дюйма
Вес упаковки: 238 г / 8,4 унции

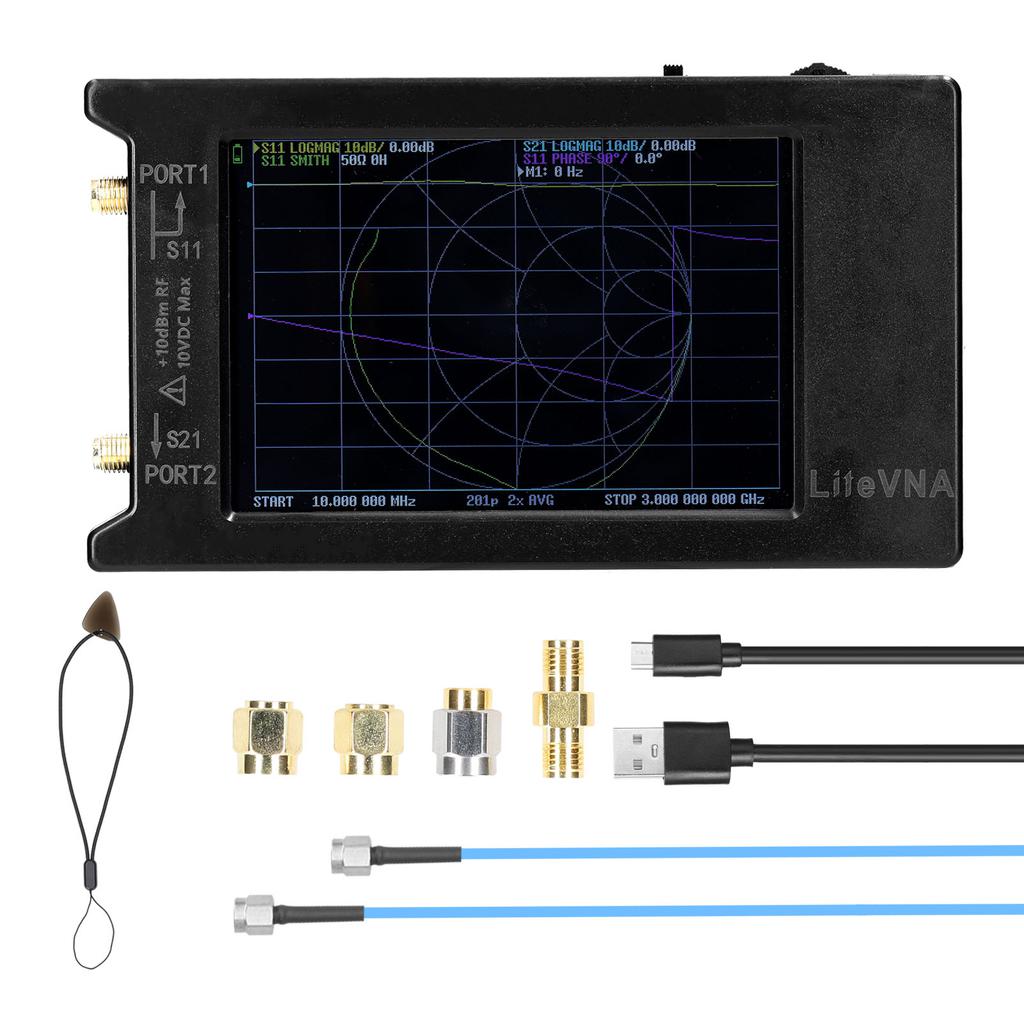

Товарная накладная:
1 * Векторный анализатор цепей LiteVNA
1 - Кабель данных USB Type-C
2 - 300mm SMA Мужской для мужчин SS405 RF Кабель
1 * SMA Мужской калибровочный комплект - OPEN
1 * SMA Мужской калибровочный комплект -?КОРОТКАЯ
1 * SMA Мужской калибровочный комплект -?ГРУЗ
1 * SMA женский к женскому разъему
