Характеристики: новое высокое качество
Nanovna 50 кГц-900 МГц Векторный сетевой анализатор UHF VHF VNA HF антенный анализатор
[Широкий диапазон частот 50 кГц-900 МГц]: Прямой выход si5351 обеспечивает динамику лучше, чем 70 дБ в полосе частот 50k-300MHz, расширенная полоса частот 300M-600MHz обеспечивает динамику лучше, чем динамика 60dB, полоса частот 600M-900M лучше, чем динамика 50dB.
【Улучшенный частотный алгоритм】: Измеритель стоячей волны может использовать нечетное гармоническое расширение si5351 для поддержки частот измерения до 900 МГц. Позволяет напрямую измерять параметры S11/1.. Чтобы получить кривые S12/2, вручную поменяйте местами порты TX/RX.
【Анализатор антенн USB】: Антенный анализатор HF VHF UHF VNA обеспечивает полный спектр возможностей векторного измерения сетей. 2,8-дюймовый ЖК-TFT цифровой дисплей, встроенный аккумулятор 400mAh обеспечивает более 2 часов рабочего времени. Легко заряжайте и управляйте NanoVNA на ПК с помощью USB-кабеля.
【Маленький и портативный, простой в использовании】: Open Hardware NanoVNA Bundle предназначен для предоставления любителям радиочастотных гаджетов, но полезных инструментов. Верхнее программное обеспечение для управления компьютером может экспортировать Touchstone (снп) файлы, которые могут быть использованы в различных программах радиопроектирования и моделирования.

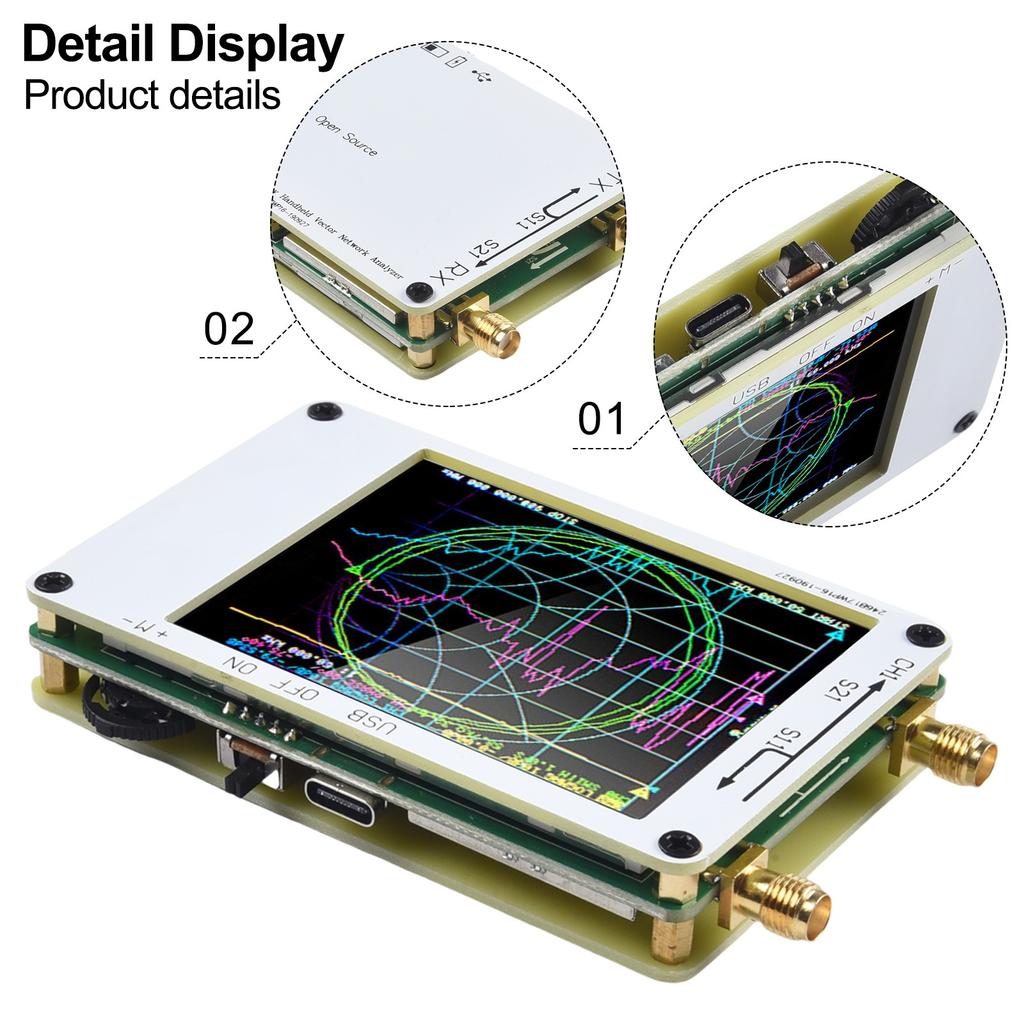

【Идеальный инструмент DIY】: Нет необходимости в металлическом защитном корпусе, вы можете напрямую открыть машину, чтобы увидеть структуру цепи. Рекомендуется для изучения принципов и использования на более низких частотах. для клиентов, которые учатся делать это своими руками, миниатюрные и ручные.
Параметры продукта:
печатная плата: 54мм x 85.5мм x 11мм (без разъемов, выключателей)
Частота измерения: 50кГц ~ 300МГц (50 кГц -900 МГц, с расширенным встроенным ПО)
РЧ-выход: -13дбм (макс -9дбм)
Диапазон измерений: 70дБ (50кГц-300МГц), 60дБ (300М-600МГц), 50 дБ (600М-900МГц) с расширенной прошивкой);
Порт VSWR: < 1.1

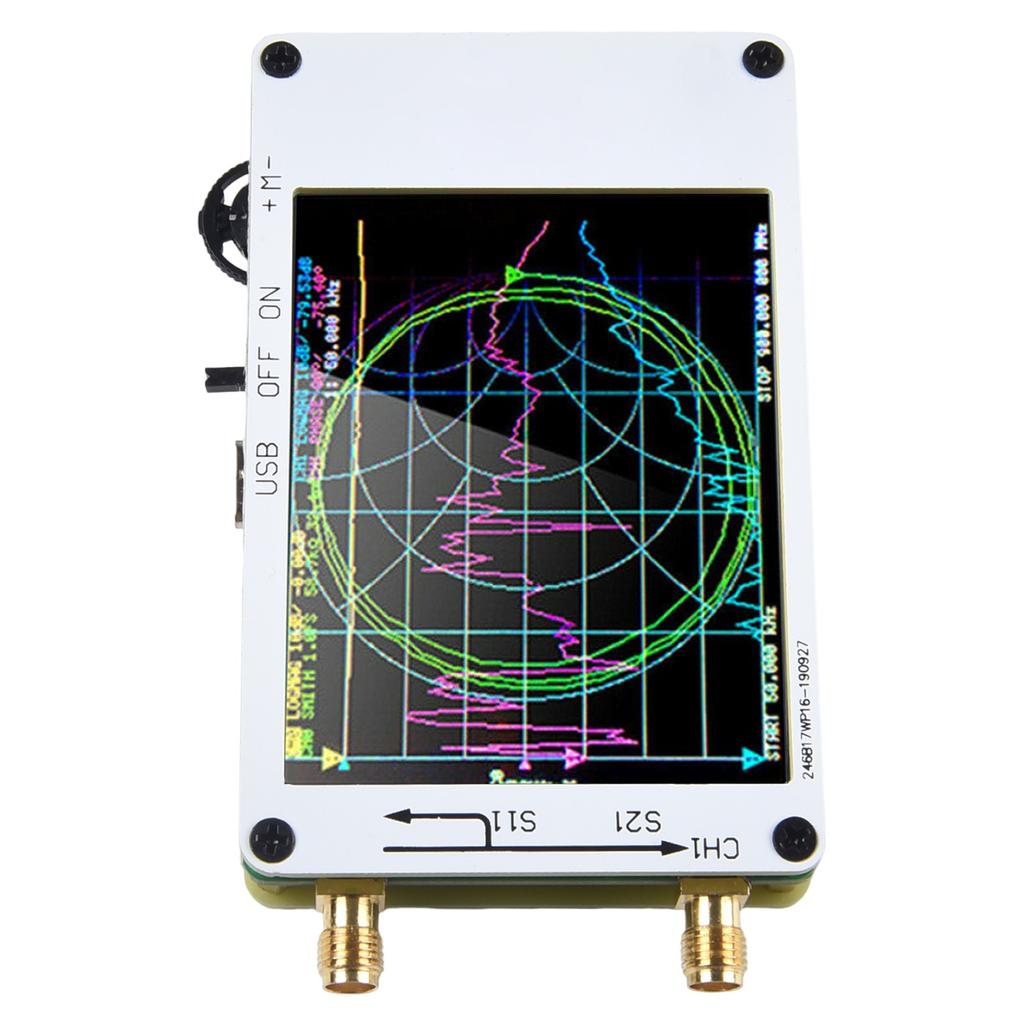

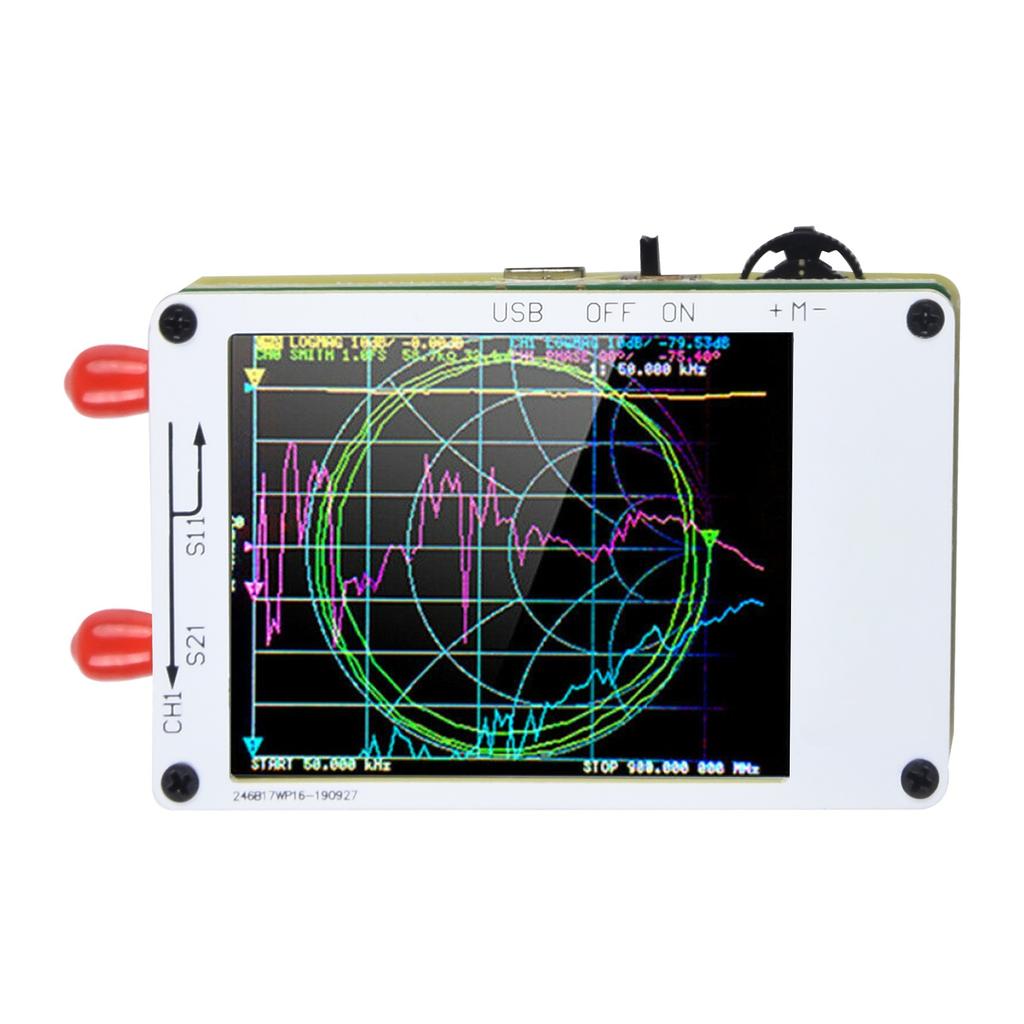

дисплей: 2.8" TFT (320х240)
Интерфейс USB: Коммуникация : CDC (Серийный порт)
Источник питания: USB 5V 120mA, встроенный аккумулятор 400mAh, максимальный ток зарядки 0.8A
Точки сканирования: 101 (исправлено)
Отображение треков: 4, Маркеры: 4, Настройки Сохранить: 5
Измерение S-параметров, КСВ, фазы, задержки для диаграммы СМИТА...

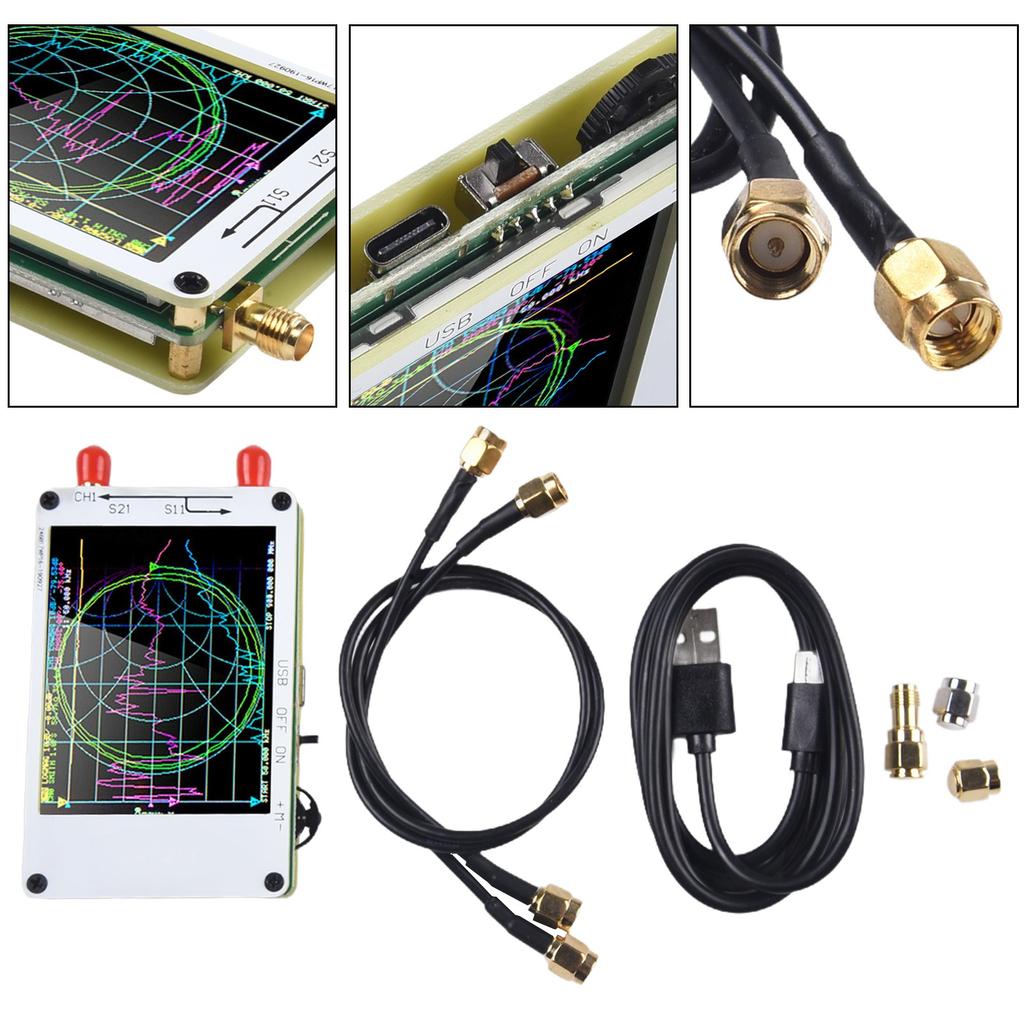

В пакет включено:
1 * НаноВНА (с батареей 400mAh)
1 * USB-C кабель

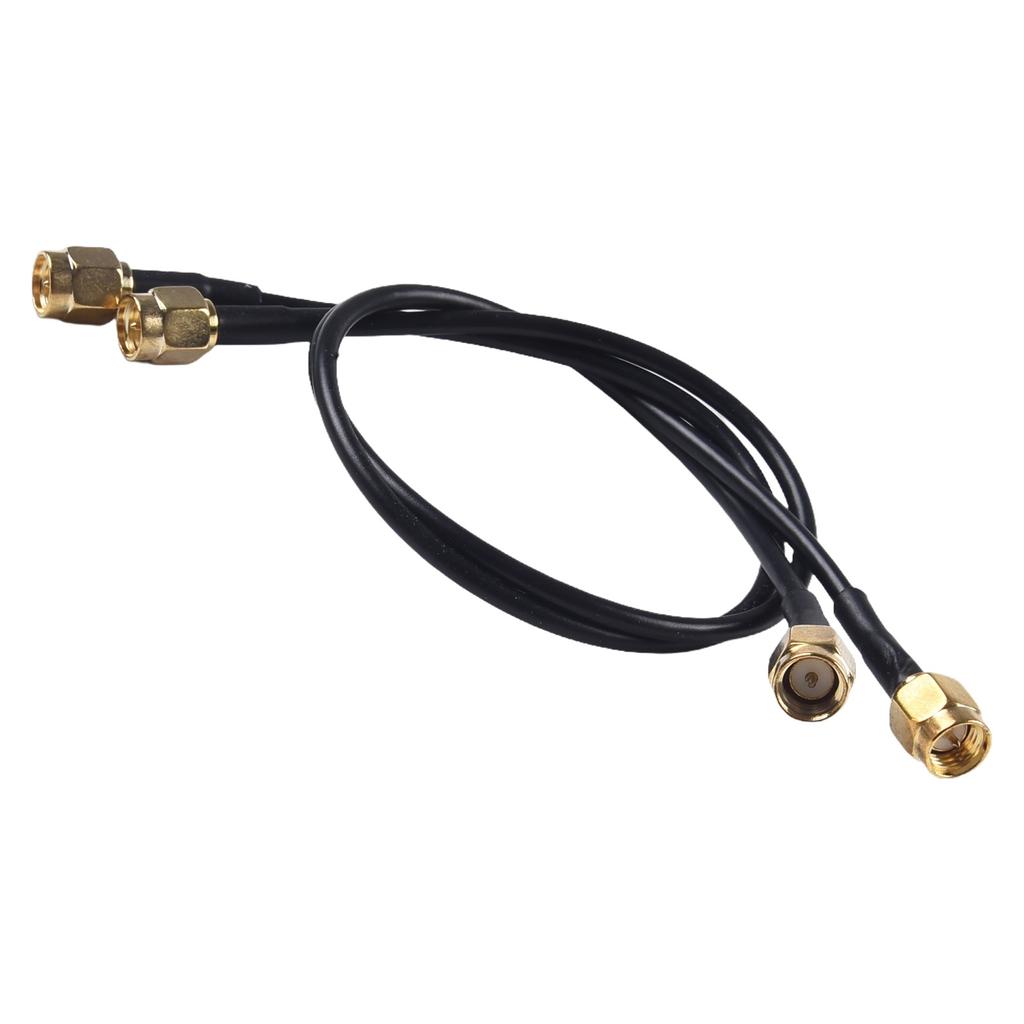

2 * 30 см SMA мужчина к мужчине RG174 RF кабель
1 * SMA Мужской калибровочный комплект (Открытая/Короткая/Загрузка)
уведомление:
1. Реальный цвет элемента может немного отличаться от изображений, показанных на веб-сайте, вызванных многими факторами, такими как яркость вашего монитора и яркость света.
2. Пожалуйста, позвольте небольшое ручное отклонение измерения для данных.
