Характеристики:
VL53L0X от ST Microelectronics - это система определения времени пролета, интегрированная в компактный модуль. Эта плата является держателем для VL53L0X, поэтому мы рекомендуем внимательно ознакомиться с техническим описанием VL53L0X перед использованием этого продукта.
VL53L0 использует технологию ST FlightSense для точного измерения того, сколько времени требуется излучаемым импульсам инфракрасного лазерного света, чтобы достичь ближайшего объекта и отразиться обратно на детектор, поэтому его можно считать крошечной, автономной лидарной системой.. Это время полета (ТОФ) измерение позволяет точно определить абсолютное расстояние до цели без сильного влияния отражения объекта на измерение. Датчик может сообщать о расстояниях до 2 м (6.6 футов) с разрешением 1 мм, но его эффективная дальность и точность (шум) сильно зависят от условий окружающей среды и характеристик цели, таких как отражательная способность и размер, а также от конфигурации датчика.
Измерения дальности доступны через датчик I2C (TWI) интерфейс, который также используется для настройки параметров датчика, и датчик предоставляет два дополнительных контакта: вход завершения работы и выход прерывания.

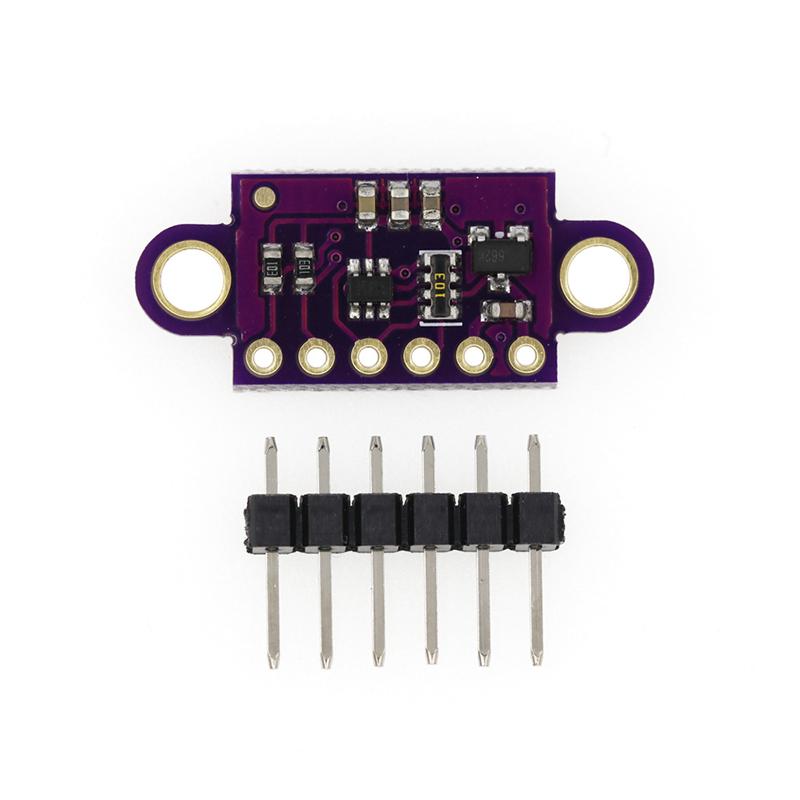

VL53L0X - отличная ИС, но ее небольшой, бессвинцовый корпус LGA затрудняет использование типичным студентом или любителем. Он также работает при рекомендуемом напряжении 2,8 В, что может затруднить сопряжение для микроконтроллеров, работающих на 3,3 В или 5 В.. Наша плата для разбивки решает эти проблемы, облегчая начало работы с датчиком, сохраняя при этом общий размер как можно меньше.

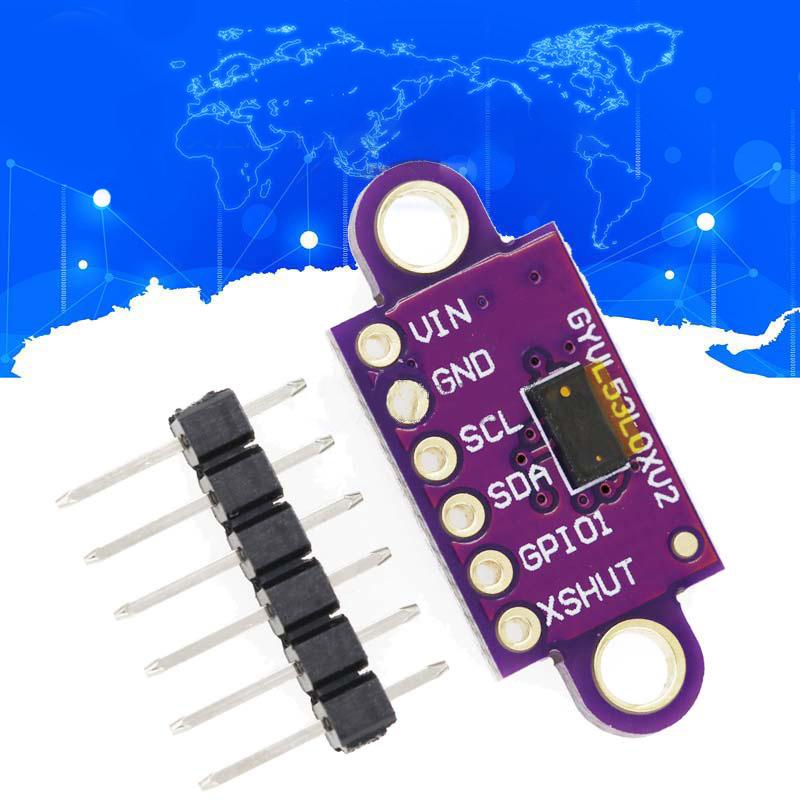

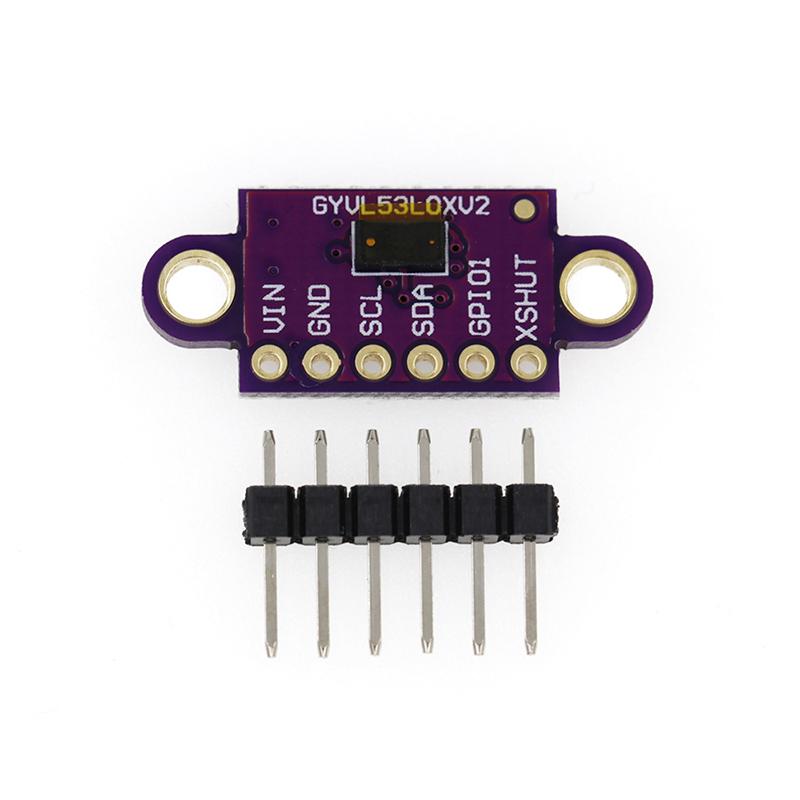

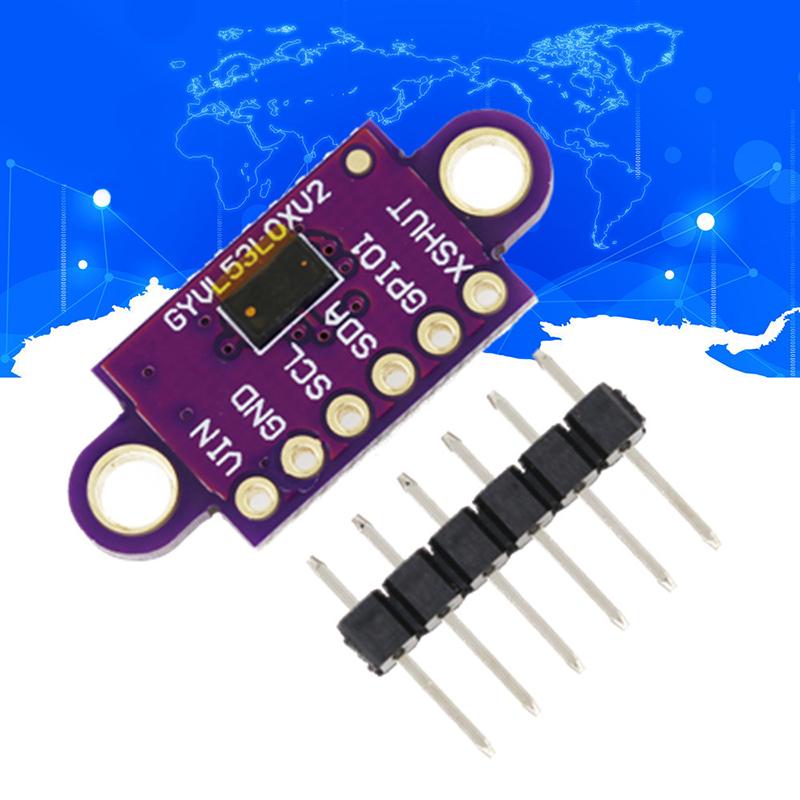

КОД Описание
VDD Регулируемый выход 2,8 В. Почти 150 мА доступно для питания внешних компонентов. (Если вы хотите обойти внутренний регулятор, вы можете вместо этого использовать этот контакт в качестве входа 2,8 В с отключенным VIN.)
VIN Это основное подключение питания от 2,6 В до 5,5 В. Переключатели уровня SCL и SDA поднимают линии I2C высоко до этого уровня.
GND Земля (0 В) подключение блока питания. Ваш источник управления I2C также должен иметь общую основу с этой платой.
SDA Линия данных I2C с преобразованием уровня: HIGH - VIN, LOW - 0 В
SCL Сдвинутая по уровню линия тактового сигнала I2C: HIGH - VIN, LOW - 0 В
XSHUT Этот вывод является входом выключения с низким уровнем активности; плата подтягивает его к VDD, чтобы включить датчик по умолчанию. Низкий уровень этого контакта переводит датчик в аппаратный режим ожидания. Этот вход не смещен по уровню.
Характеристики:
цвет: Как на картинке

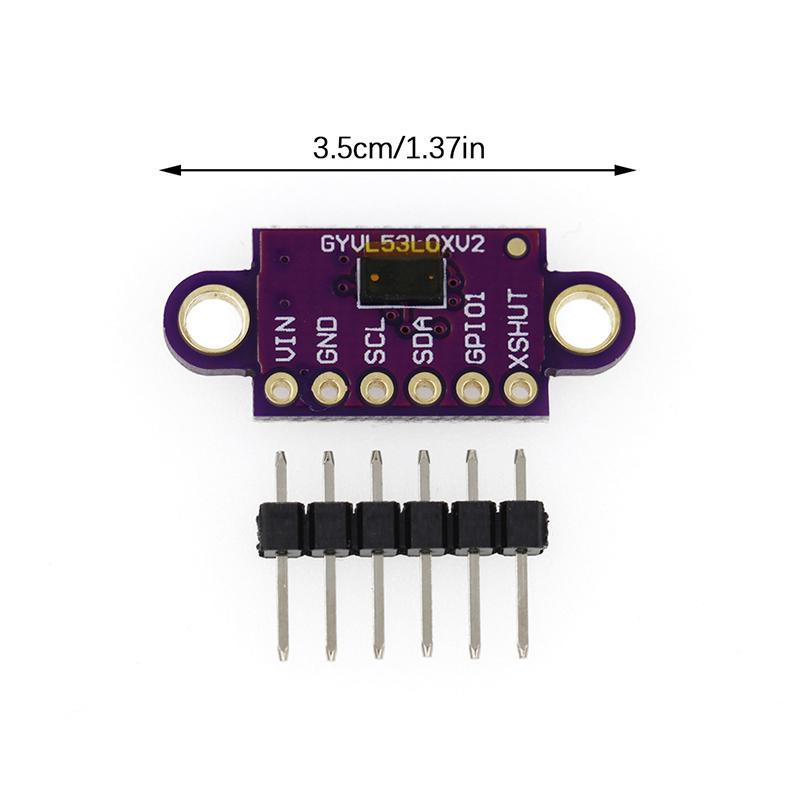

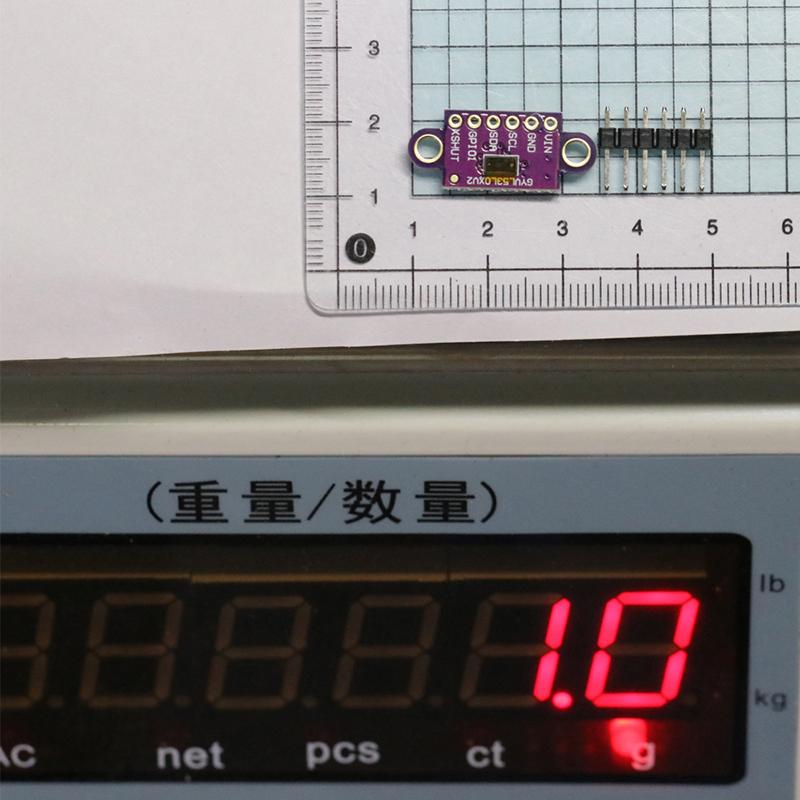

Размер: 3.5cm
Пакет содержит: 1 x датчик расстояния время полета L53L0X GY-VL53L0XV2V
уведомление:
Пожалуйста, позвольте небольшую разницу в размерах из-за различных ручных измерений.
Обратите внимание, что небольшая разница в цвете может быть допустимой из-за освещения и экрана.
