Высокие опасения по химическим веществам : Никто
Тип : Регулятор напряжения
Происхождение : Китай
Состояние : новый
Описание:

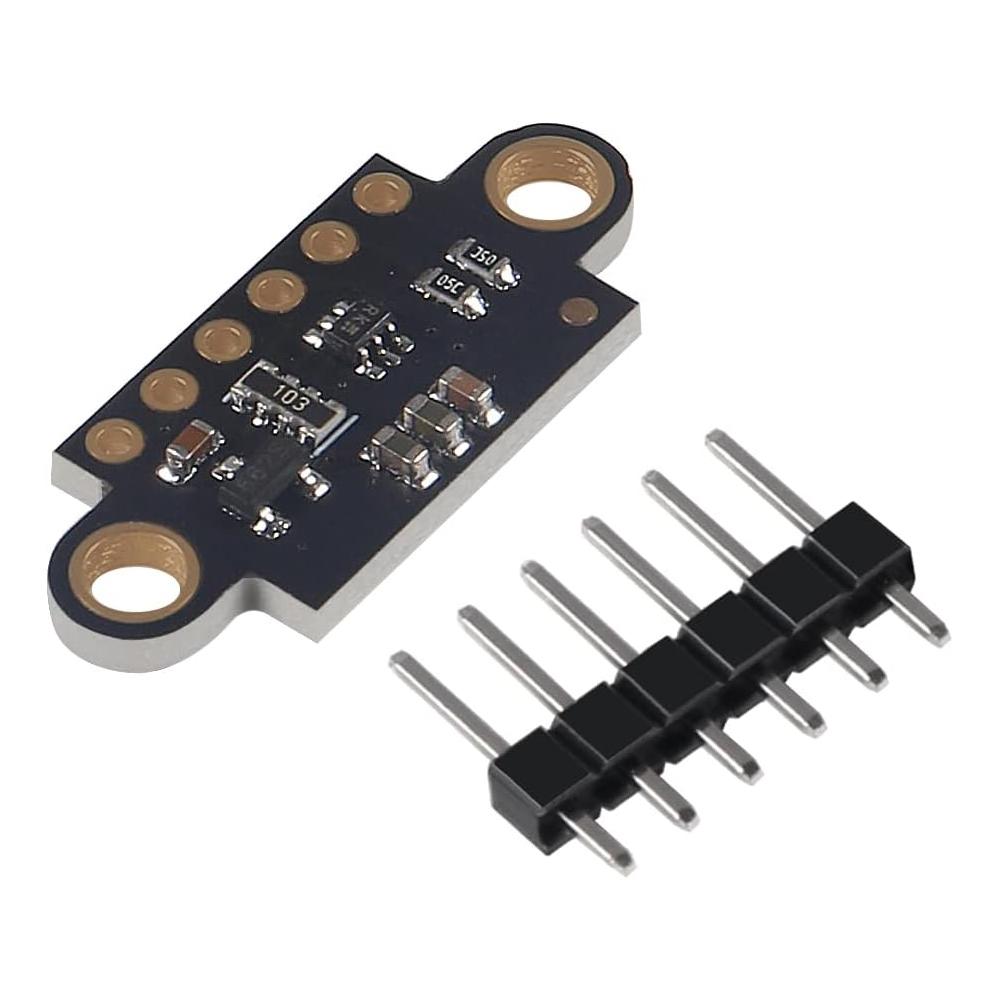

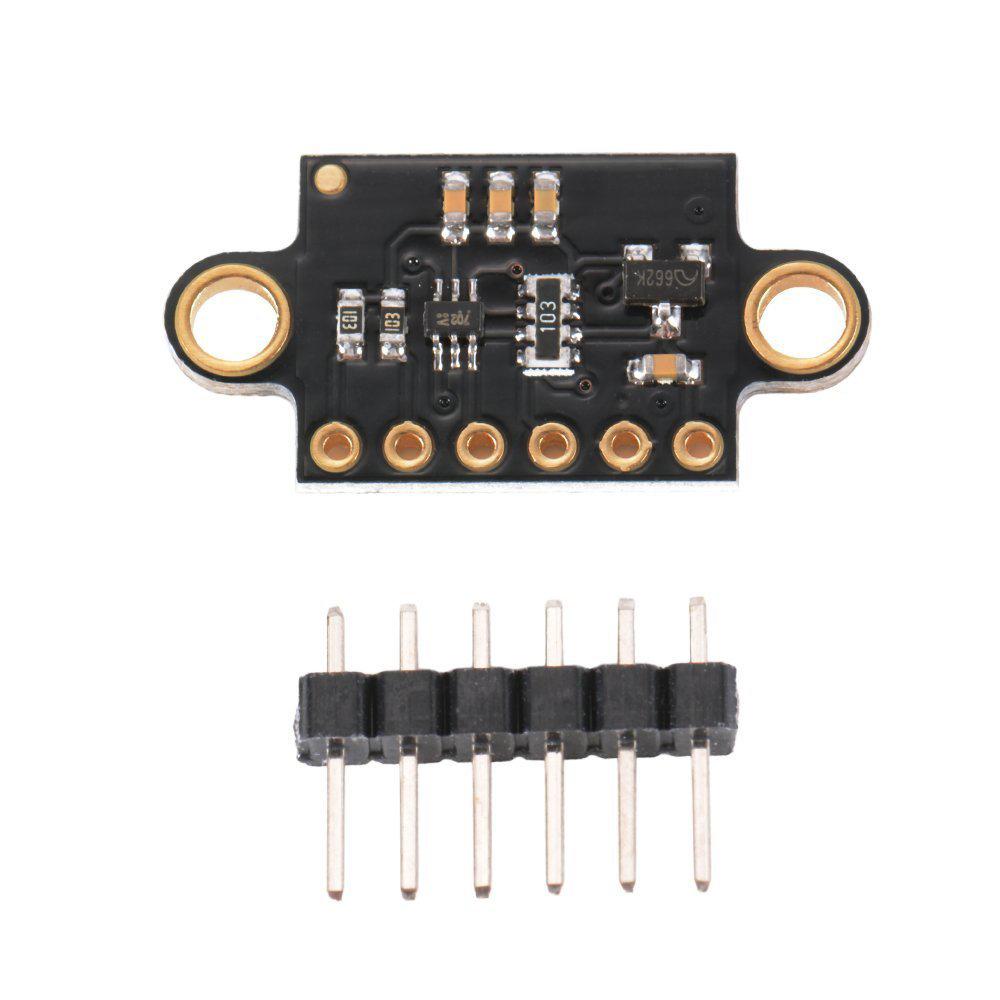

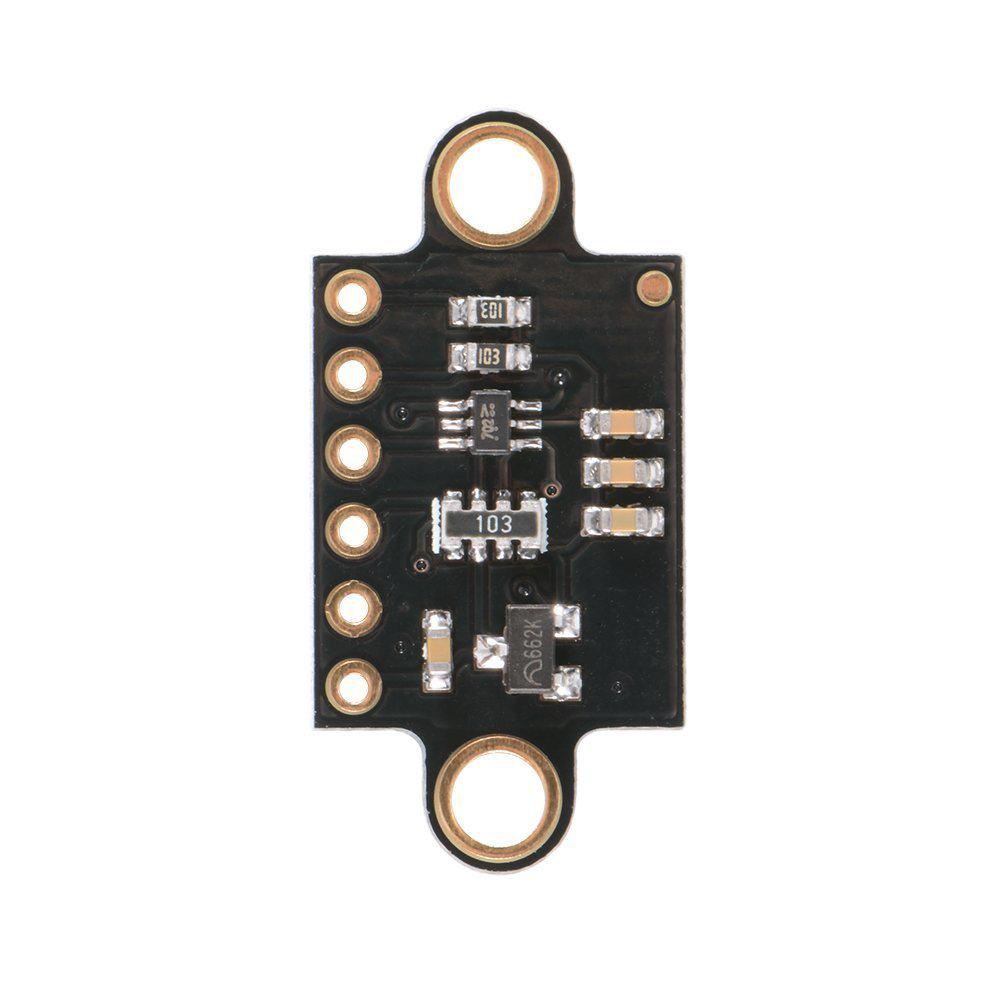

VL53L0X от ST Microelectronics - это система определения времени пролета, интегрированная в компактный модуль. Эта плата является носителем для VL53L0X, поэтому мы рекомендуем внимательно ознакомиться с техническим описанием VL53L0X (1 МБ pdf) перед использованием этого продукта.
Измерения дальности доступны через I²C датчика (TWI) интерфейс, который также используется для настройки параметров датчика, и датчик предоставляет два дополнительных контакта: вход завершения работы и выход прерывания.

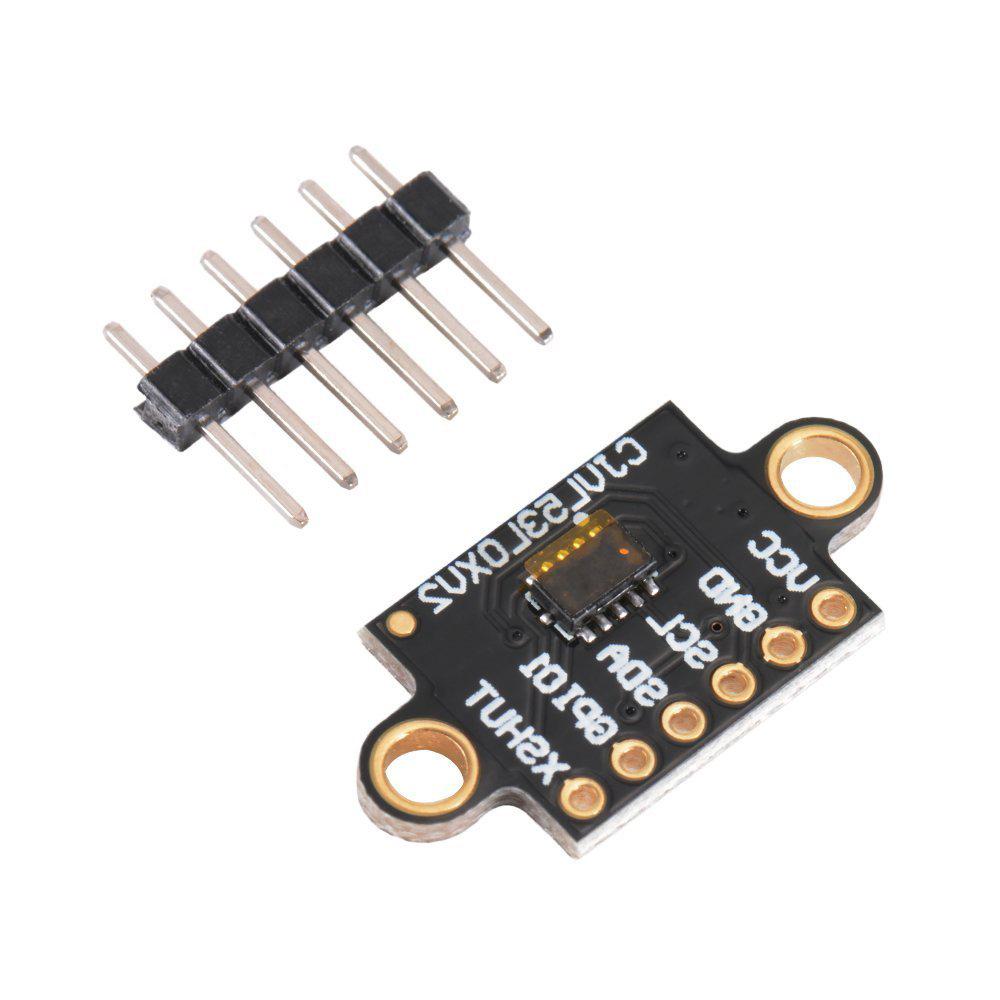

Описание PIN-кода:
VDD Регулируемый выход 2,8 В. Почти 150 мА доступно для питания внешних компонентов. (Если вы хотите обойти внутренний регулятор, вы можете вместо этого использовать этот контакт в качестве входа 2,8 В с отключенным VIN.)
VIN Это основное подключение питания от 2,6 В до 5,5 В. Переключатели уровня SCL и SDA поднимают линии I2C высоко до этого уровня.
GND Земля (0 В) подключение блока питания. Ваш источник управления I2C также должен иметь общую основу с этой платой.
Линия данных I²C со сдвигом уровня SDA: HIGH - VIN, LOW - 0 В
SCL Уровневая тактовая линия I²C: HIGH - VIN, LOW - 0 В
XSHUT Этот контакт является входом с активным и низким уровнем выключения; плата подтягивает его к VDD, чтобы включить датчик по умолчанию. Низкий уровень этого контакта переводит датчик в аппаратный режим ожидания. Этот вход не смещен по уровню.
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
