уведомление:

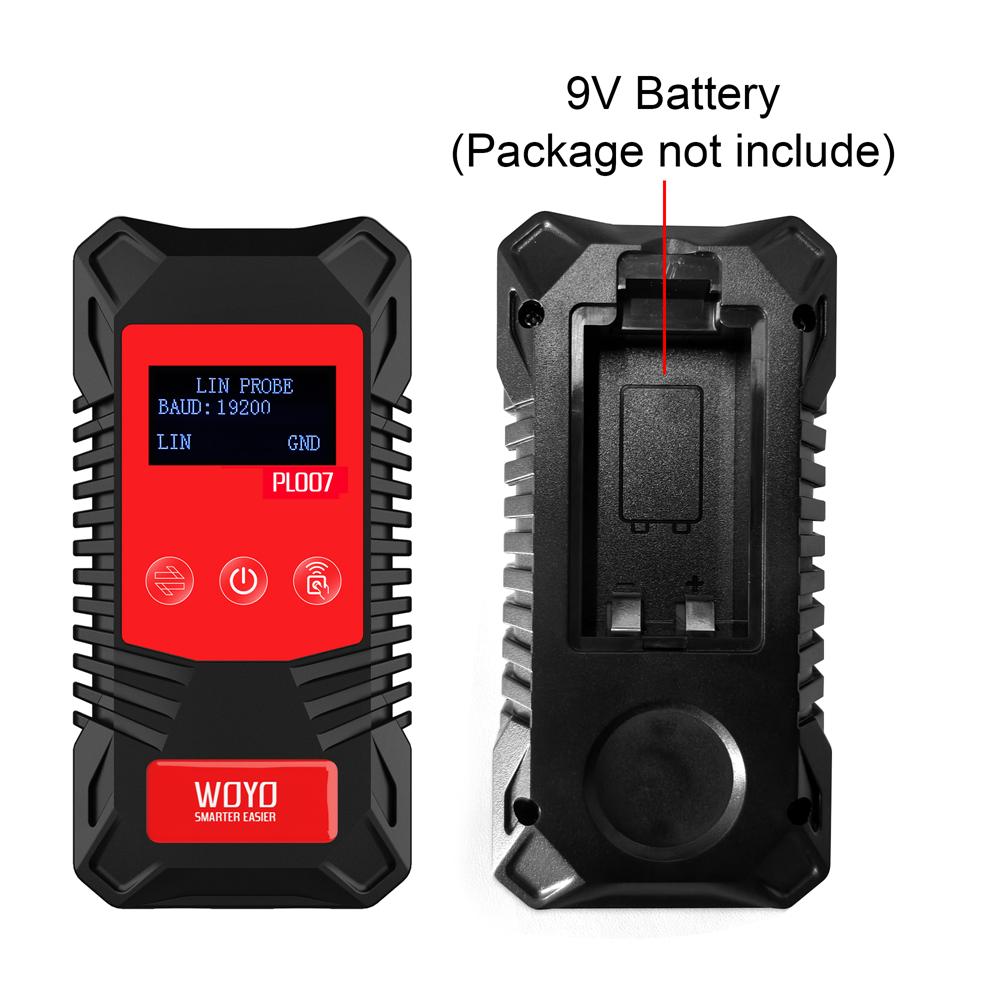

В комплекте нет батареек 9В и CR2032 3В!
Описание:
В процессе ремонта автомобильных электрических модулей часто возникают ситуации, когда напряжение на линии связи в норме, но связь невозможна.. Традиционное решение требует использования анализатора CAN, подключенного к программному обеспечению на ПК, для проверки данных связи, что требует от пользователя определенного уровня технических знаний.

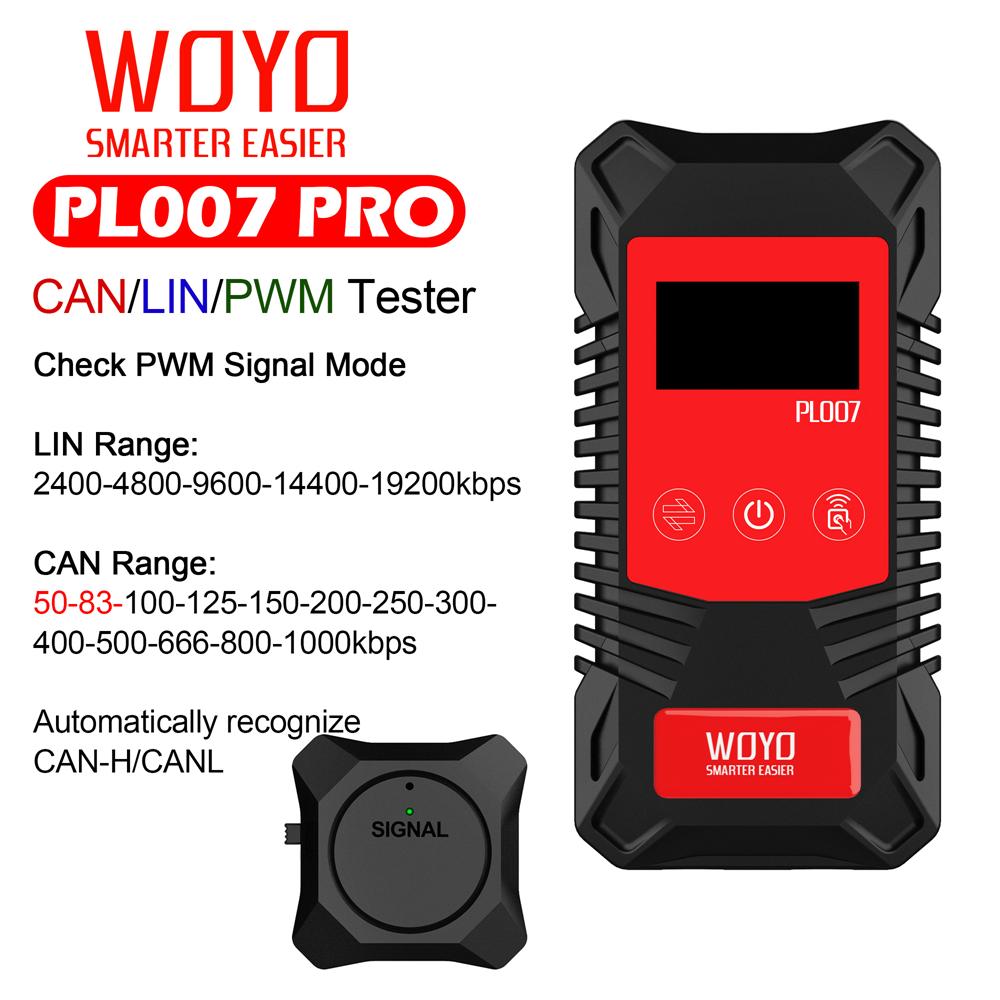

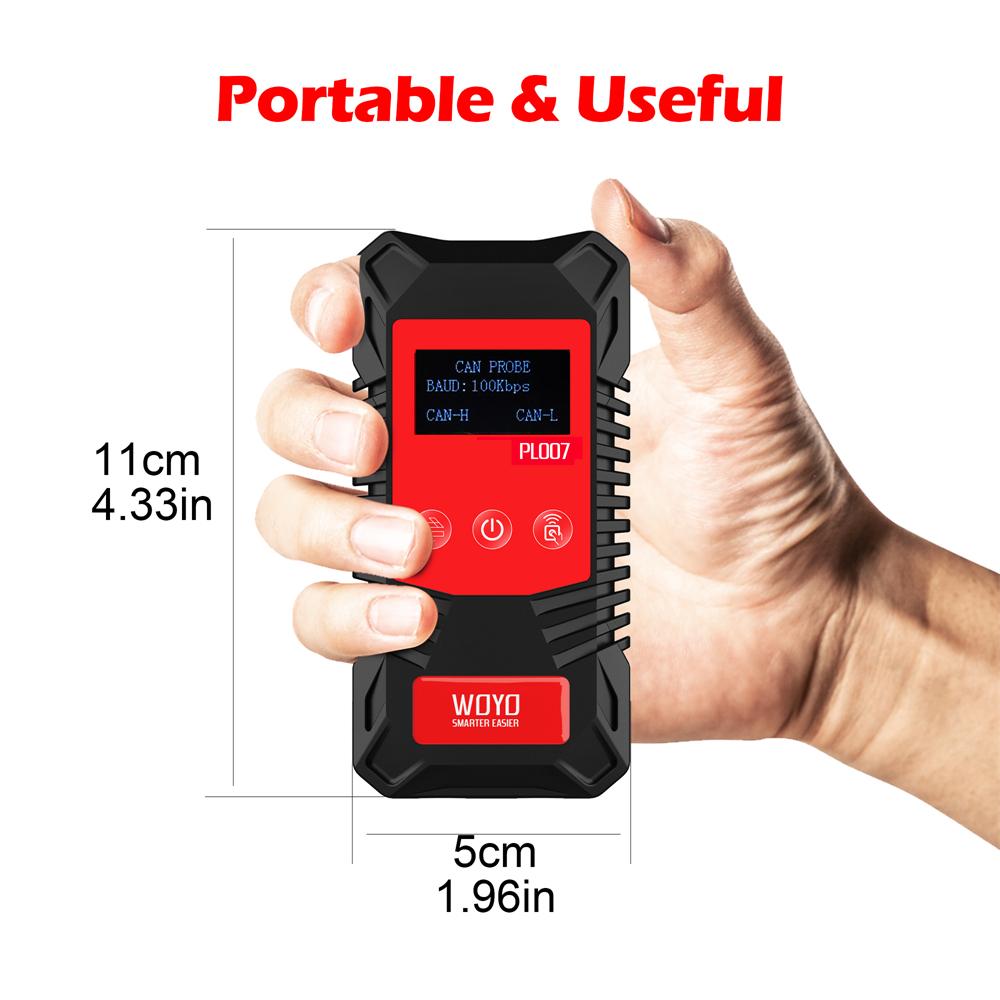

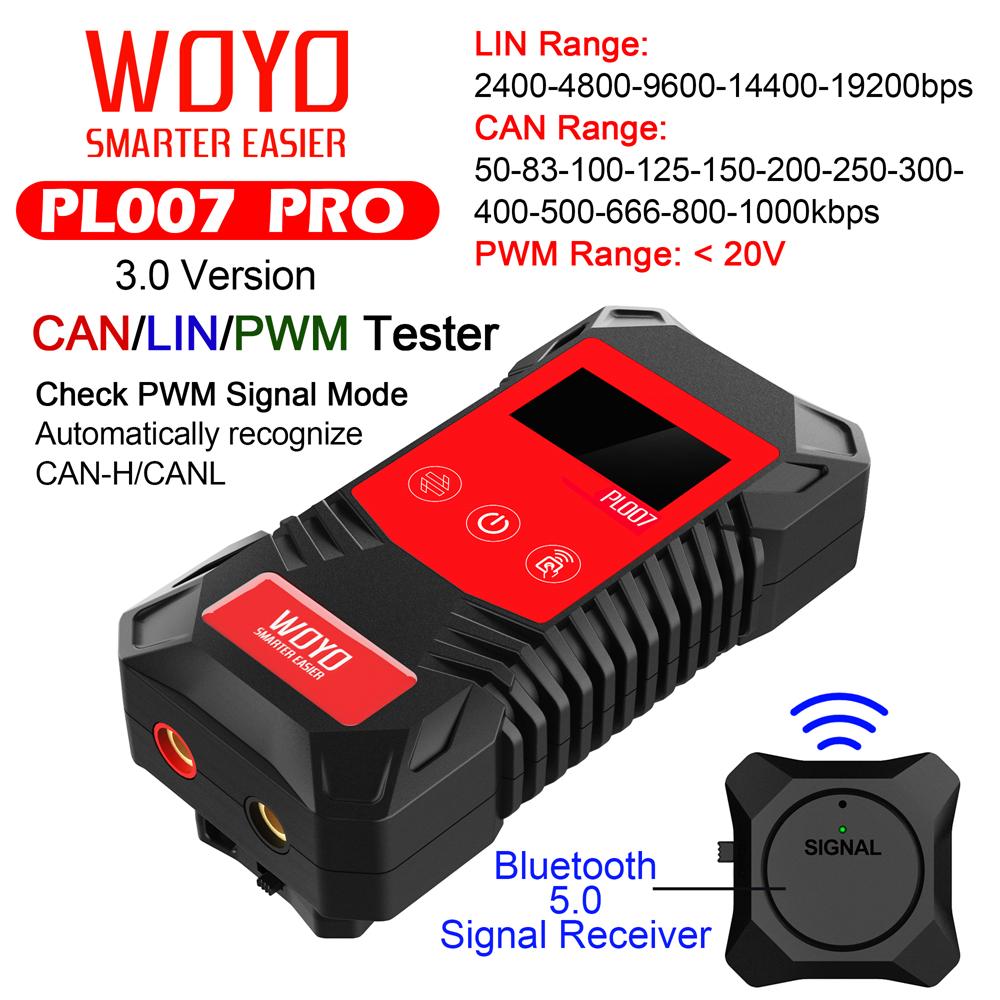

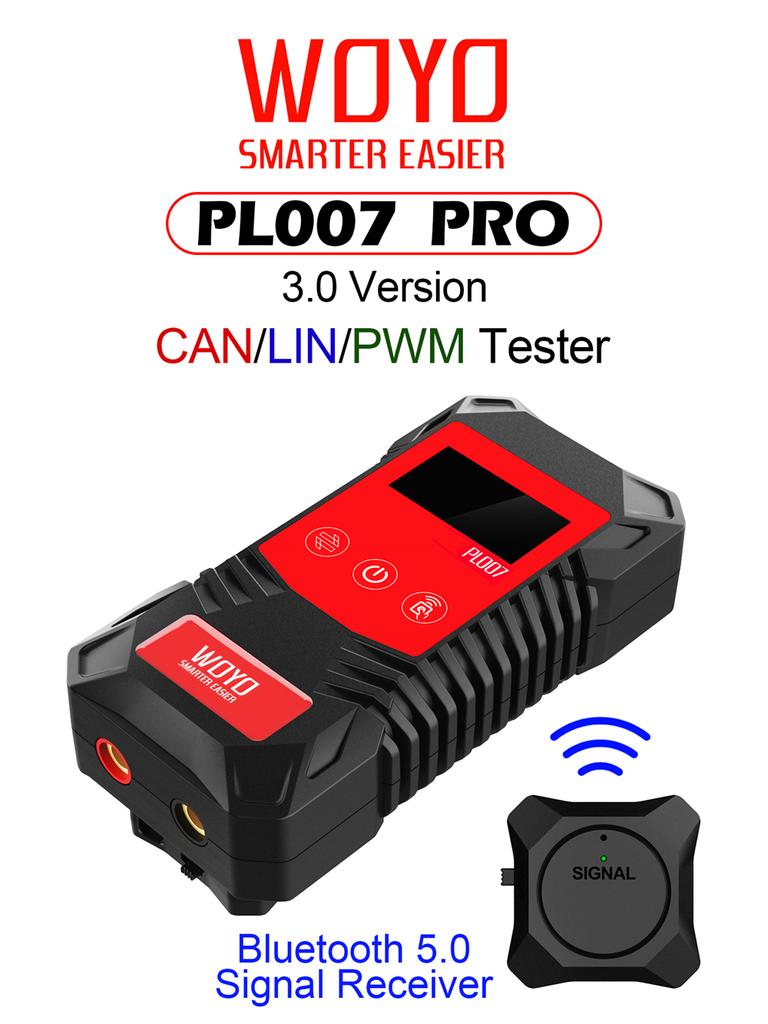

WOYO CAN LIN PWM Тестер — это цифровой тестер, специально разработанный для автомобильной электроники.. Он компактный, простой в использовании и отвечает потребностям для приложений быстрого тестирования.
Тестер может определять статус связи линий CAN и LIN как онлайн, так и офлайн, отображая данные, ID и скорость передачи данных.

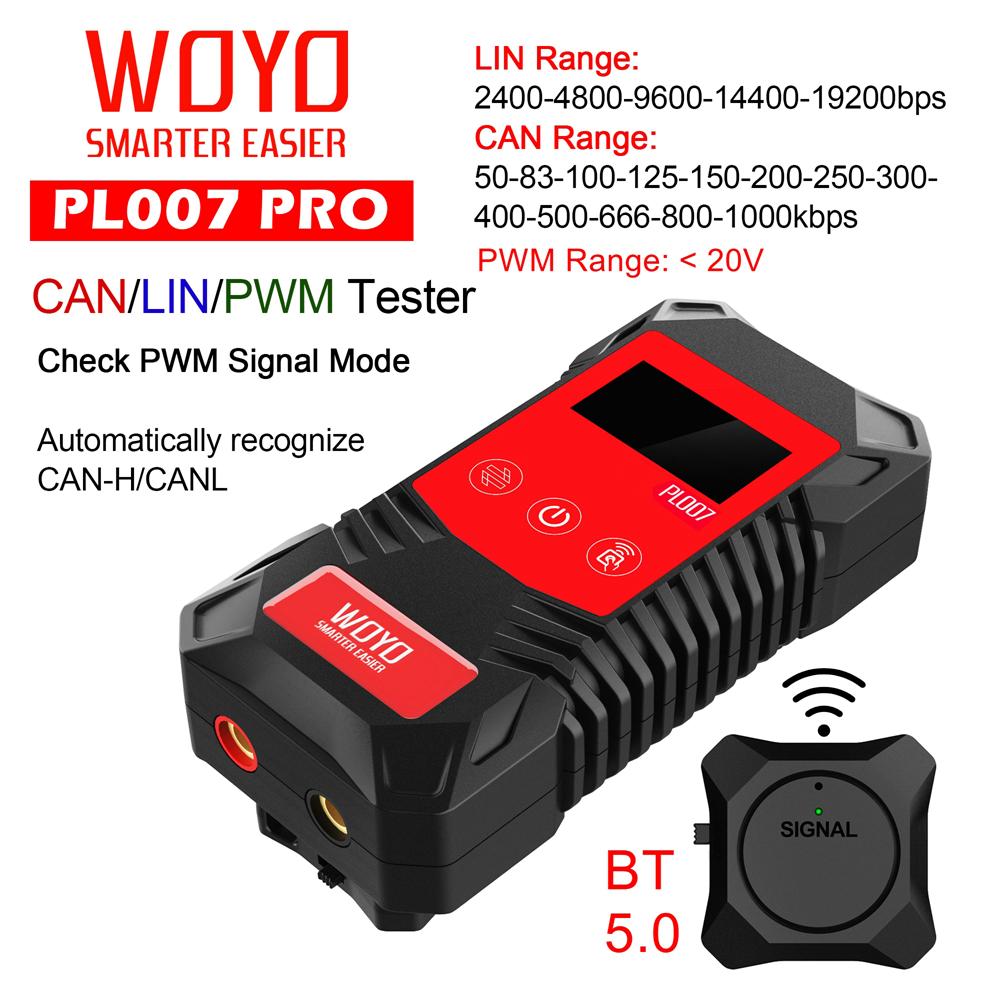

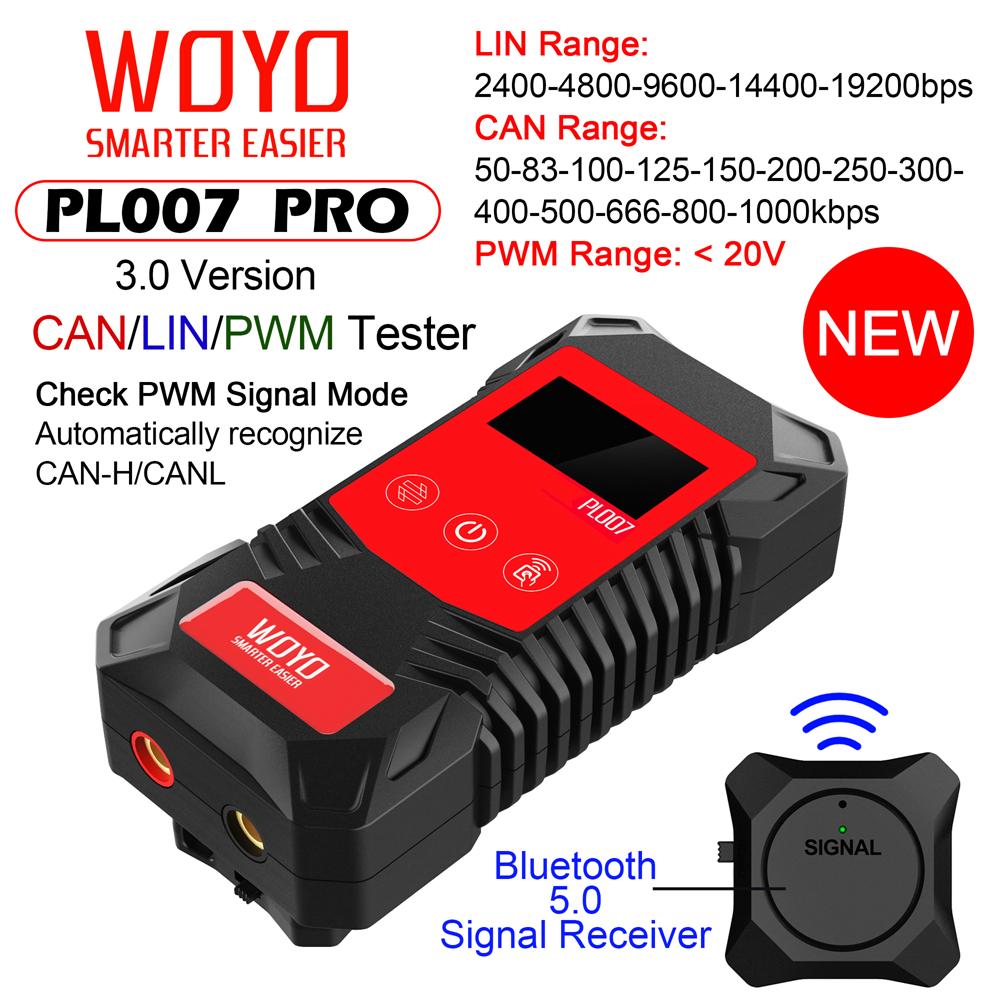

Характеристики:
1. Автоматическое определение CAN-High и CAN-Low;
2. Автоматическое определение скорости передачи данных:
Скорости CAN: 50,83,100,125,150,200,250,300,400,500,666,800,1000 кбит/с
Скорости передачи данных LIN: 2400,4800,9600,14400,19200 бит/с
3. Функция измерения напряжения:
Способен измерять напряжения ниже 20 В, указывая, является ли сигнал импульсом или постоянным напряжением.
4. Оснащен приемником сигнала:
Адаптируется к большему количеству сценариев ремонта, что позволяет удобно удаленно контролировать состояние сигналов CAN/LIN.
Тестер LIN-шин WOYO предлагает надежное и эффективное решение для диагностики проблем связи в электронных системах автомобилей, не требуя обширных технических знаний, что делает его идеальным инструментом как для профессиональных, так и для самостоятельных механиков.

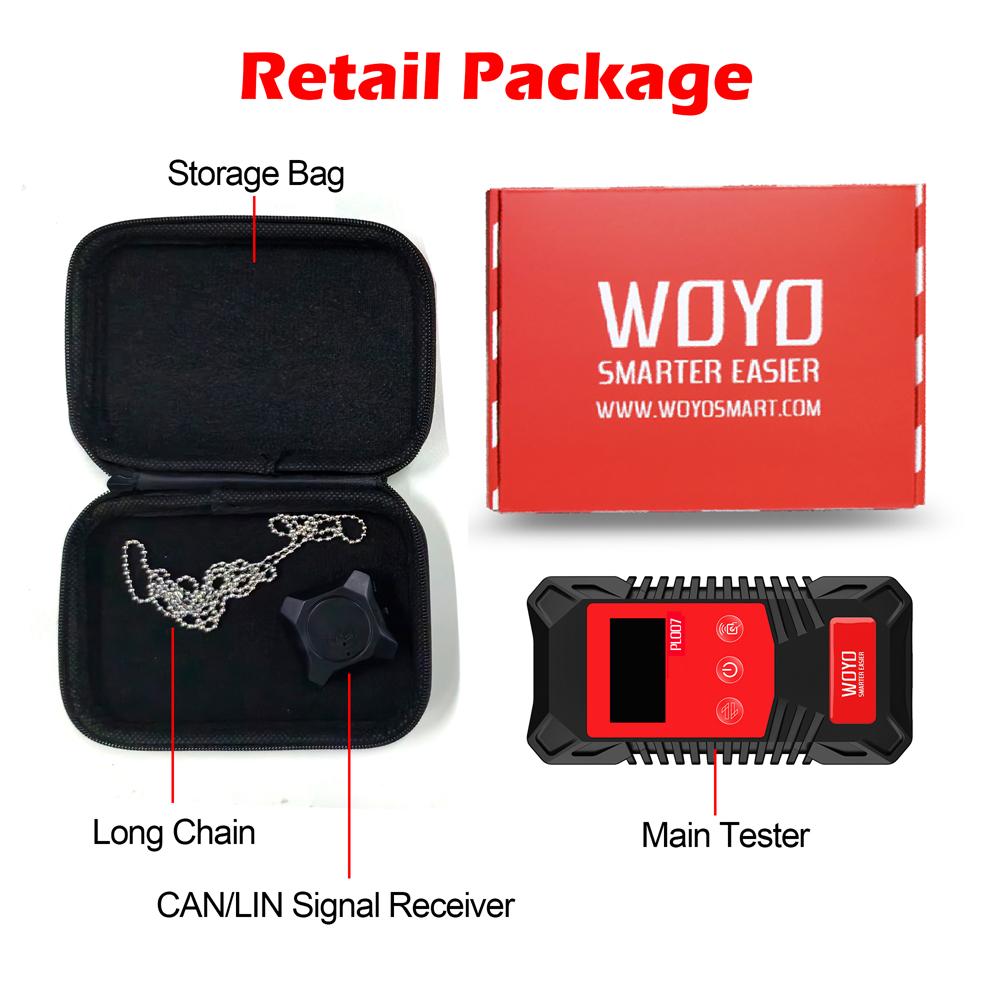

Список пакетов:
Основной*1
Удаленный индикатор*1
5. В соответствии с политикой доставки, мы отправляем товар без батареек 9 В и CR2032 3 В. Вам необходимо приобрести эти два типа батареек в вашем местном магазине.

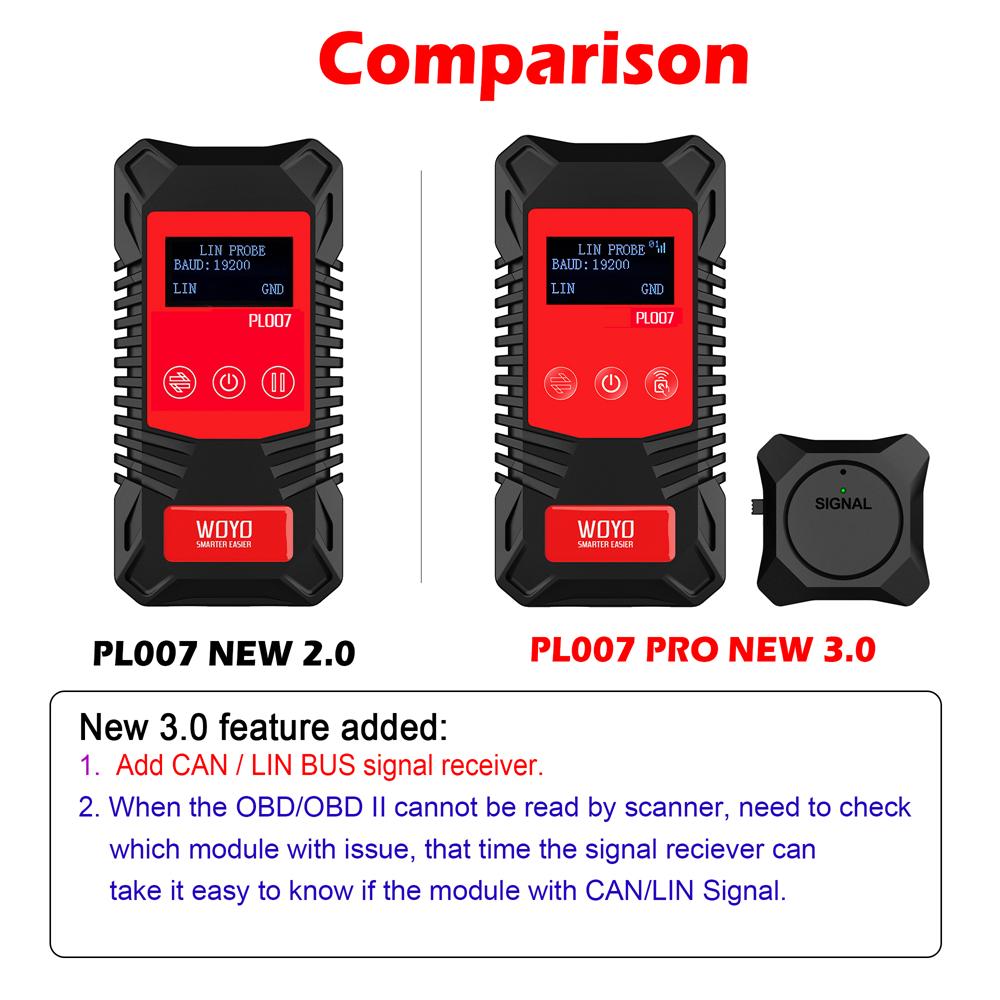

Когда основное устройство проверяет кабель CAN/LIN от OBD 2, вы можете использовать приемник сигнала для проверки других модулей CAN/LIN BUS в автомобиле.
Световой индикатор приемника сигнала покажет вам, в норме ли CAN/LIN шина.

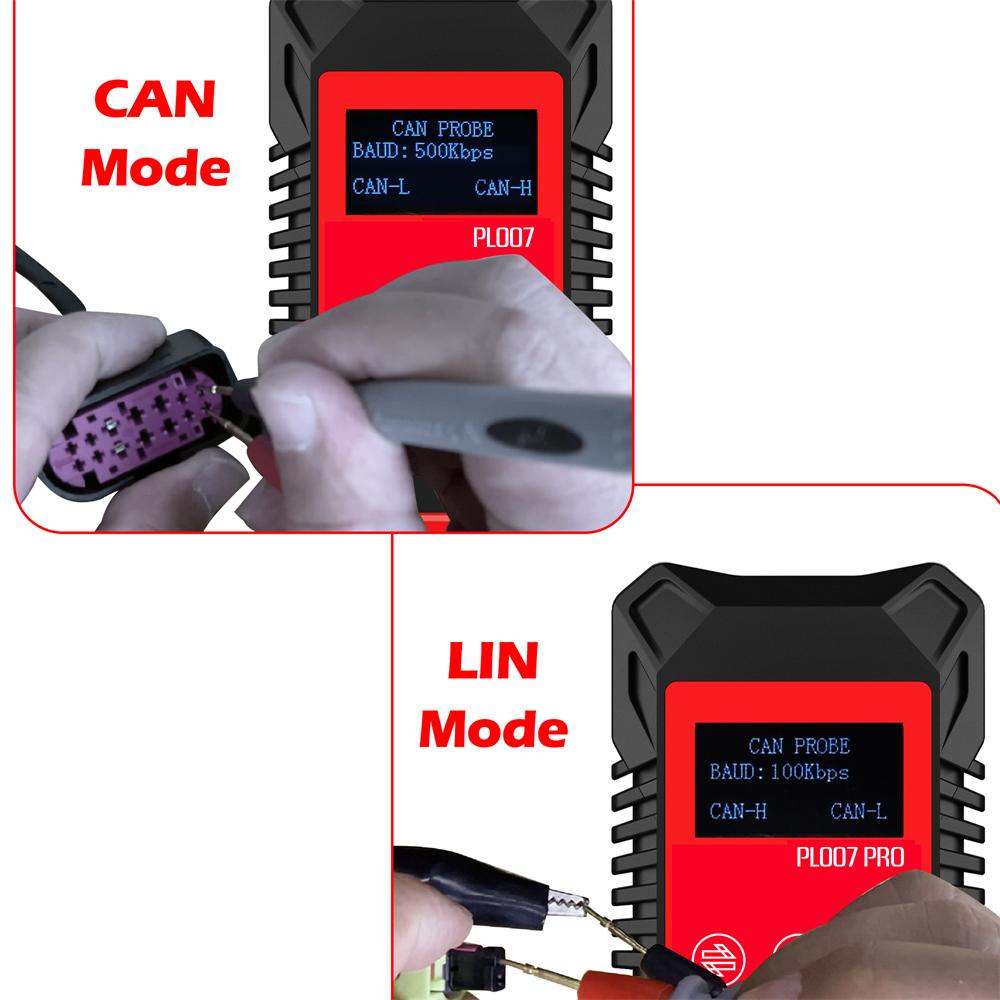

Режим CAN:
Диапазон CAN: 50-83-100-125-150-200-250-300-400-500-666-800-1000кбит/с
Перед использованием:
1. Пожалуйста, подтвердите, что эти два кабеля являются кабелями CAN BUS.
2. Если в режиме CAN ничего не отображается, пожалуйста, проверьте режим PWM.

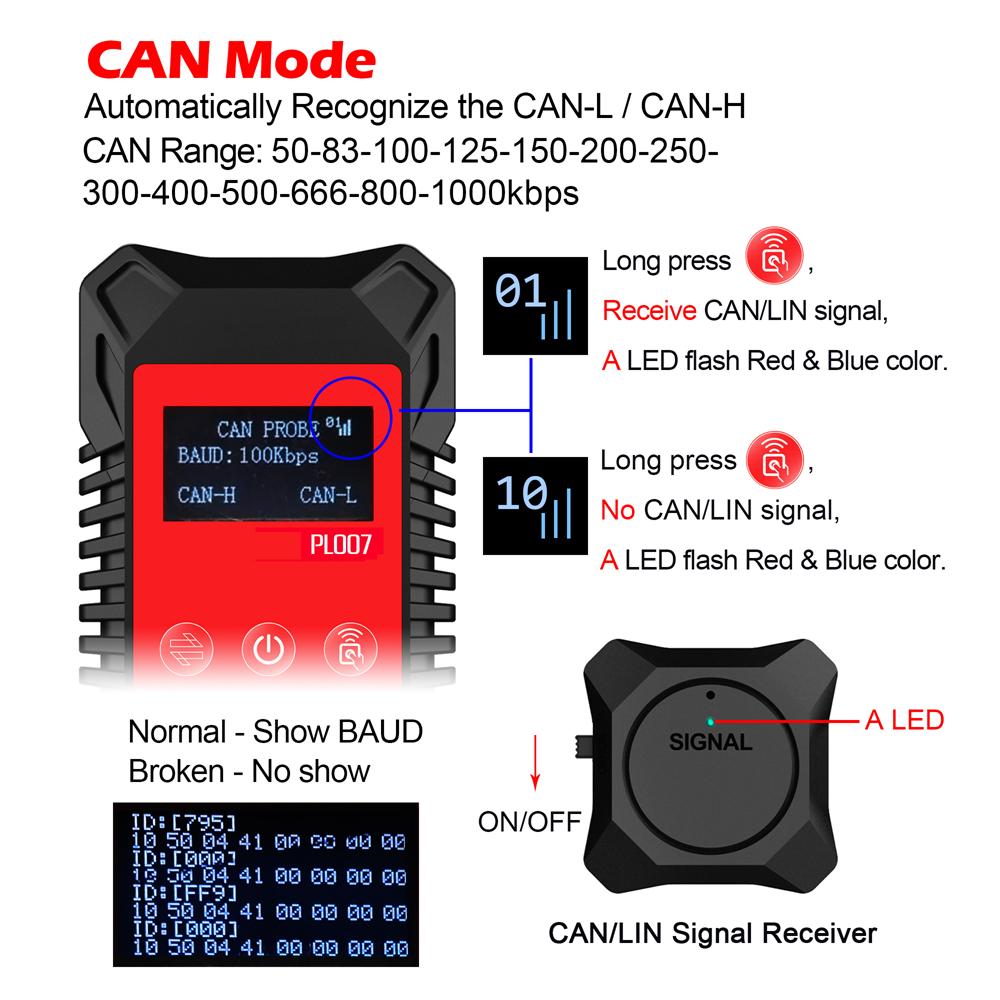

Режим CAN:

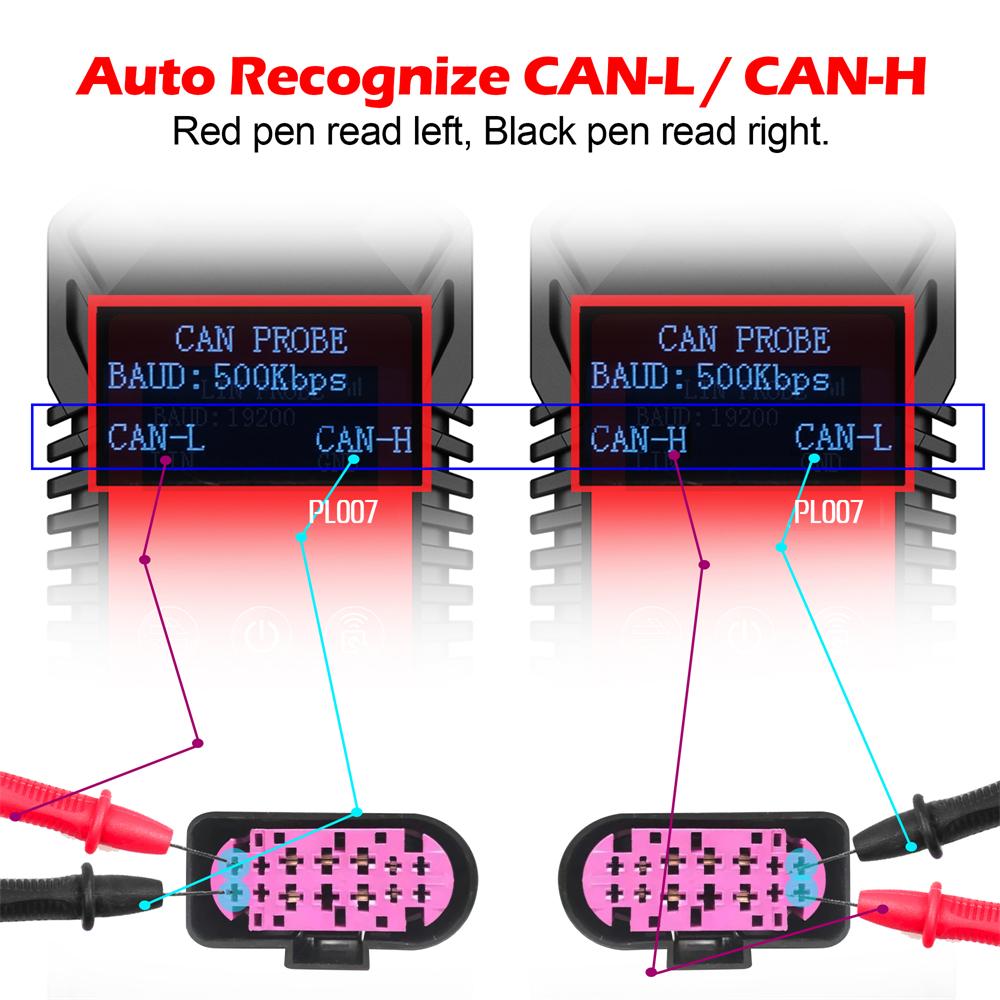

Вы можете автоматически распознавать CAN-H или CAN-L.

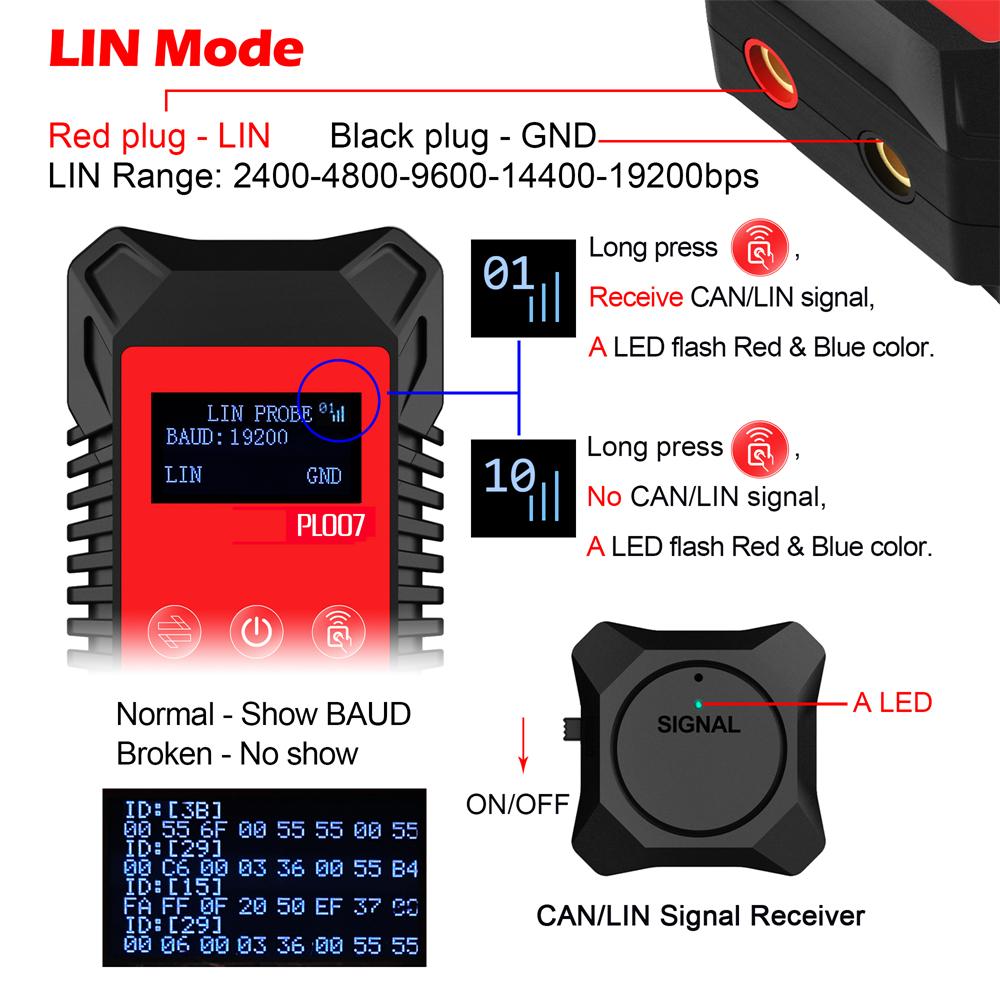

Режим LIN:
Диапазон LIN: 2400-4800-9600-14400-19200 бит/с
Если в режиме LIN ничего не отображается, пожалуйста, проверьте, нормален ли режим ШИМ-сигнала.

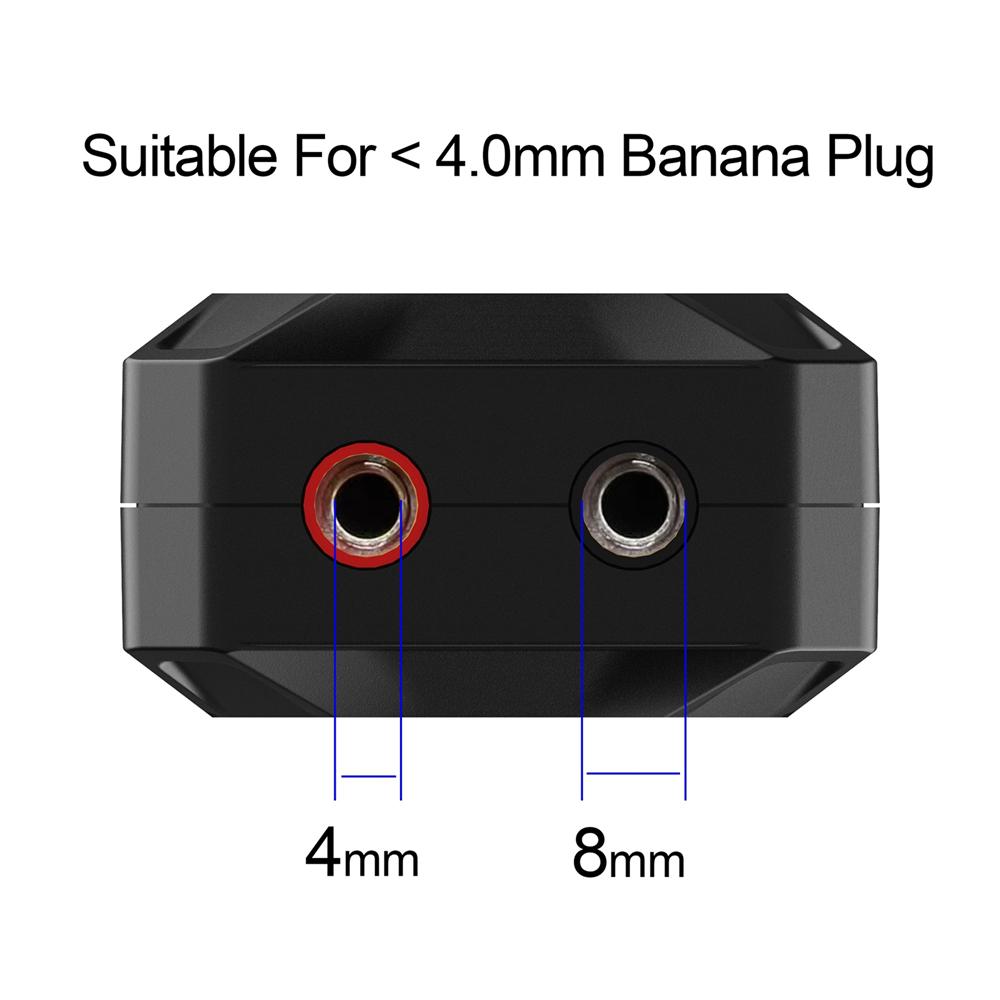

Красный -- Левая сторона --- Линия LIN
Черный -- Правая сторона --- Земля

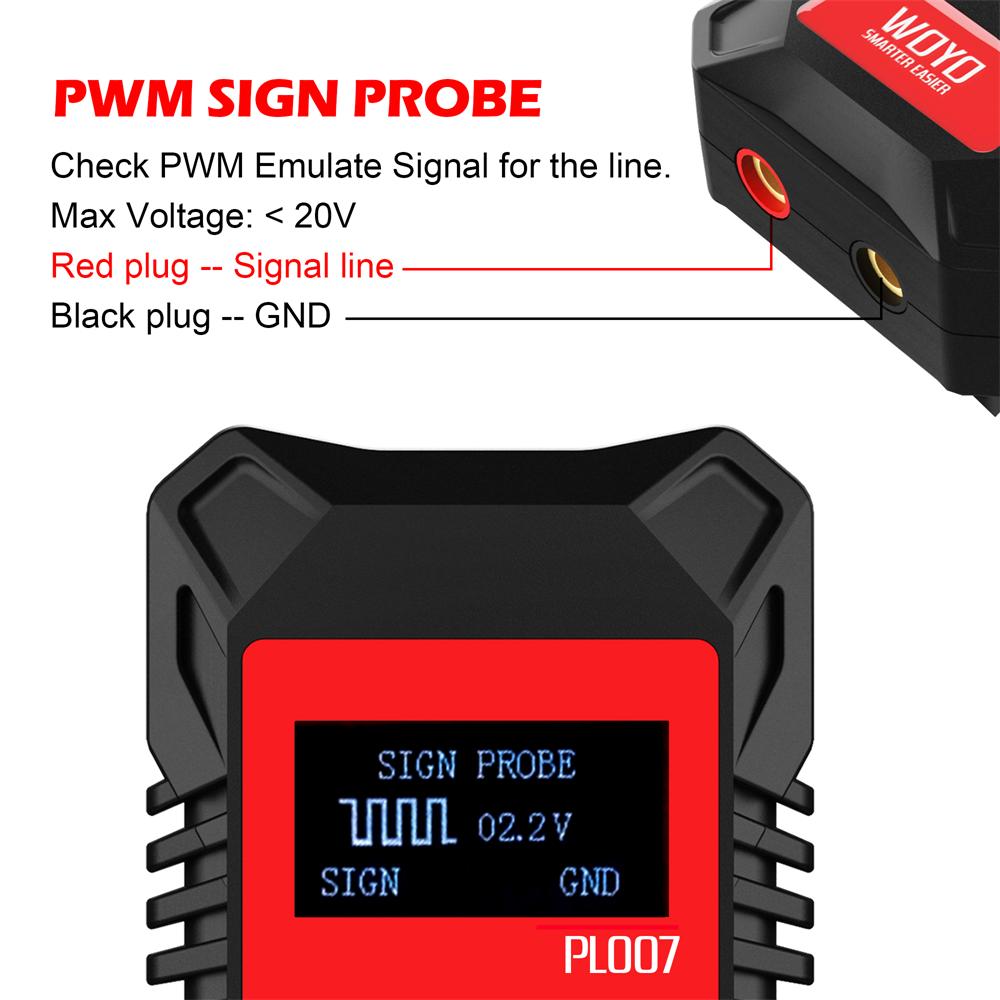

Режим ШИМ-сигнала:
Проверьте сигнал ШИМ для провода.
Максимальное напряжение: < 20В
Красный -- Левая сторона --- Сигнальная линия
Черный -- Правая сторона --- Земля

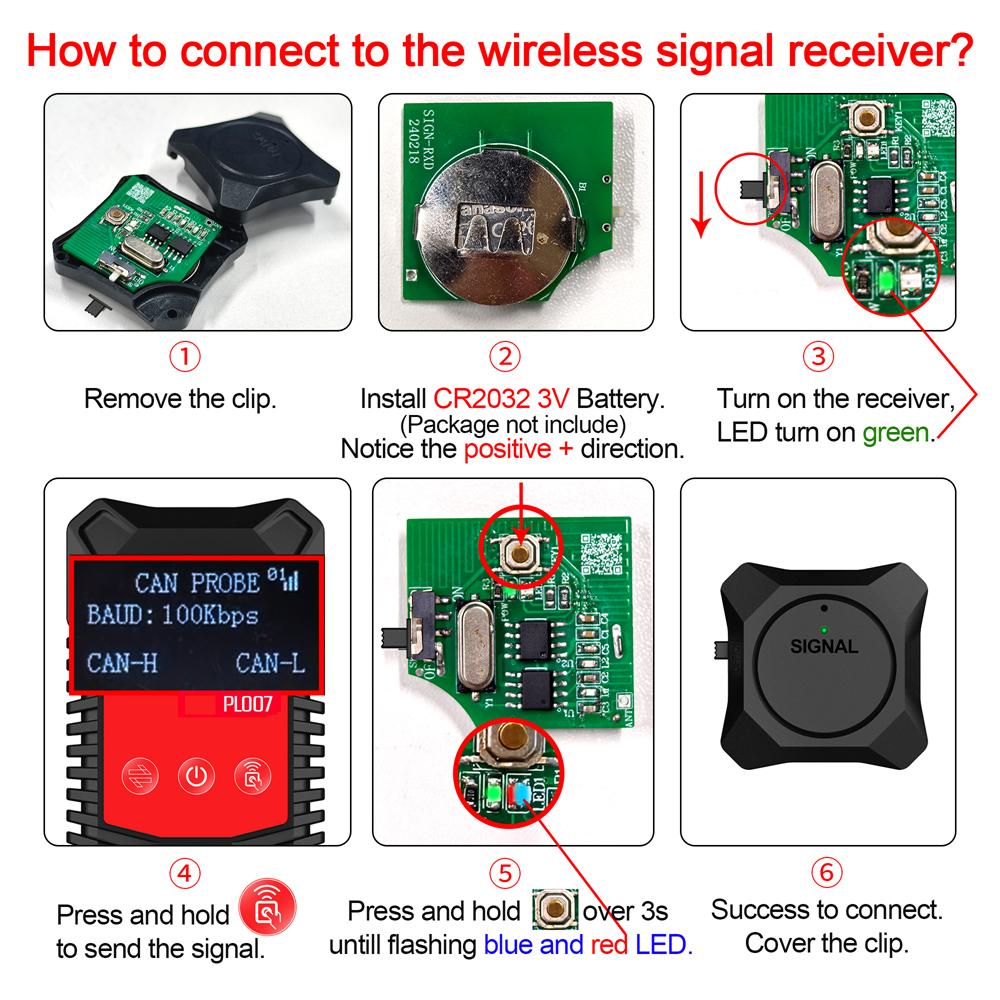

Как подключиться к приемнику беспроводного сигнала?
1. Снимите крышку.
2. Установите батарейку CR2032 3 В, обратите внимание на положительный полюс!
3. Нажмите кнопку, светодиод загорится зеленым.
4. Нажмите и удерживайте правую кнопку на PL007 PRO для сопряжения приемника.
5. Нажмите и удерживайте кнопку сброса на приемнике более 3 секунд, пока светодиод не начнет мигать синим и красным.
6. Успешно подключитесь, а затем закройте приемник.
