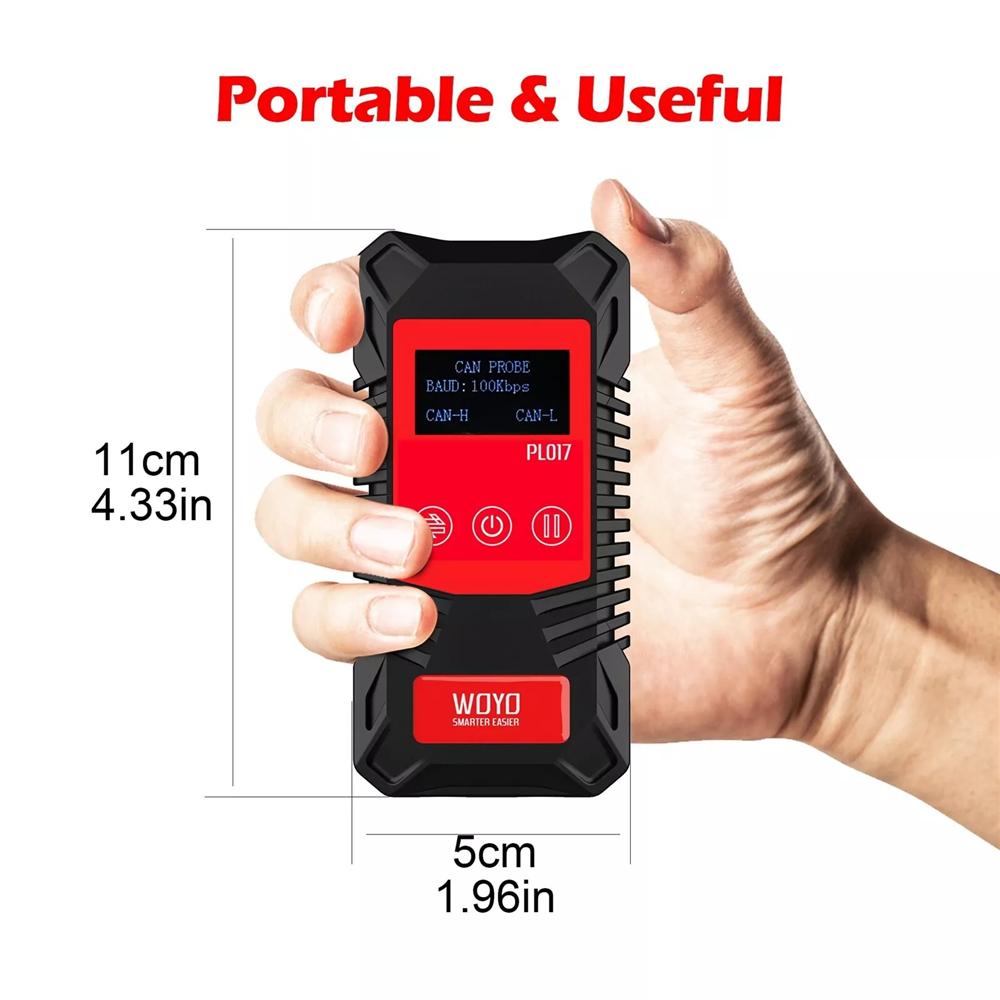

Новый тестер WOYO PL017 CAN LIN PWM Автоматически распознает CAN-L CAN-H, Читает скорость передачи данных

WOYO CAN LIN PWM тестер — это цифровой тестер, разработанный специально для автомобильной электроники., который может определить, является ли статус связи CAN и LIN нормальным и есть ли данные онлайн или офлайн. Тестер автоматически распознает CAN-High, CAN-Low и автоматически определяет скорость передачи.

Описание: 1: Цифровое измерение сигнала CAN.

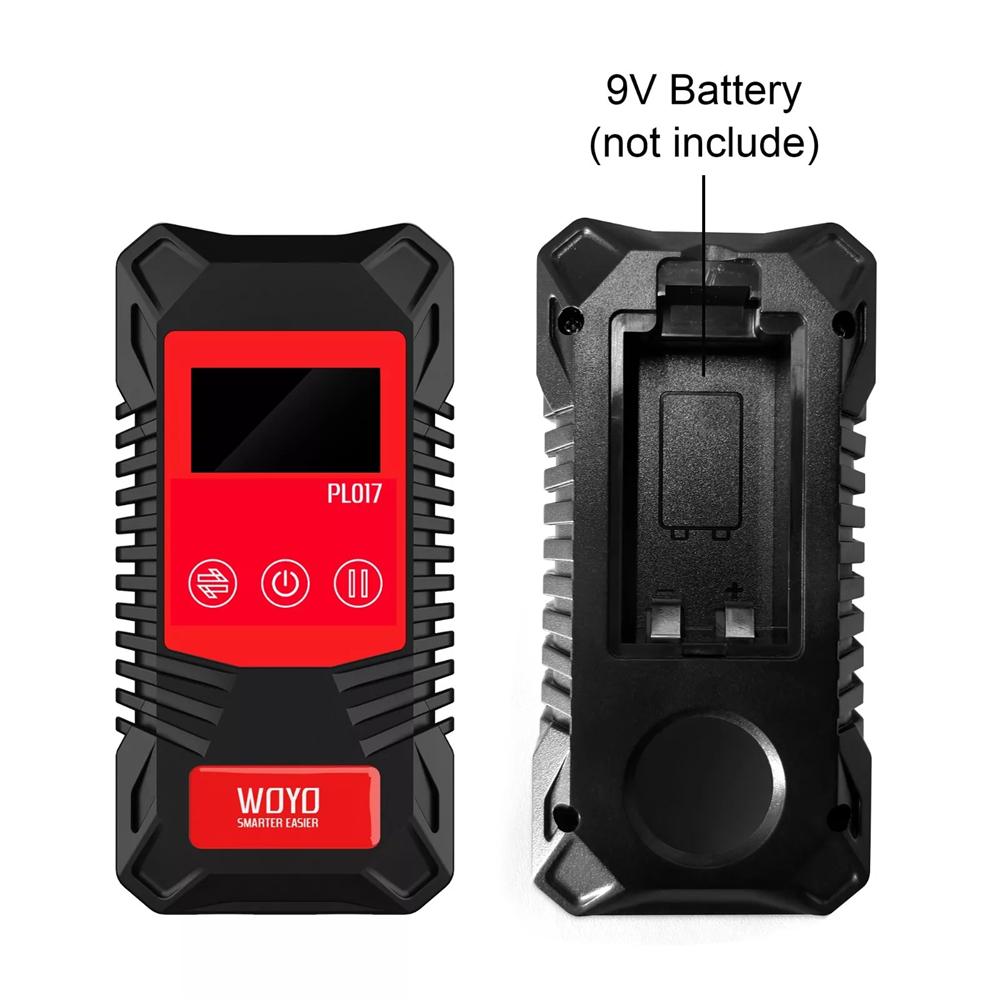

Могут отображаться скорость передачи CAN, данные, ID, и линии сигналов CAN высокого и низкого уровня могут быть автоматически различены. 2: Цифровое измерение сигнала LIN. Может отображать скорость передачи данных LIN, данные, ID. 3: Внутренние 9 В (6F22) батарея используется для питания. Преимущества: 4. Показать часть данных стандартных кадров, можно остановить чтение этой страницы ID. 5. Режим ШИМ-сигнала: если тестовый разъем имеет ШИМ-сигнал, но не может показать нормальную скорость передачи данных, возможно, вы сделали неправильное или некачественное соединение.

Для измерения коммуникации и обслуживания линий CAN и LIN подключение компьютера или осциллографа через CAN-анализатор удобнее и осуществляется в реальном времени, чем раньше.. Он портативный и интеллектуальный, чтобы начать работы по техническому обслуживанию в любое время и в любом месте!

Функция кнопки: ВКЛ / ВЫКЛ:

Долгое нажатие и удержание более 3 секунд ---- Открыть/Закрыть тестер

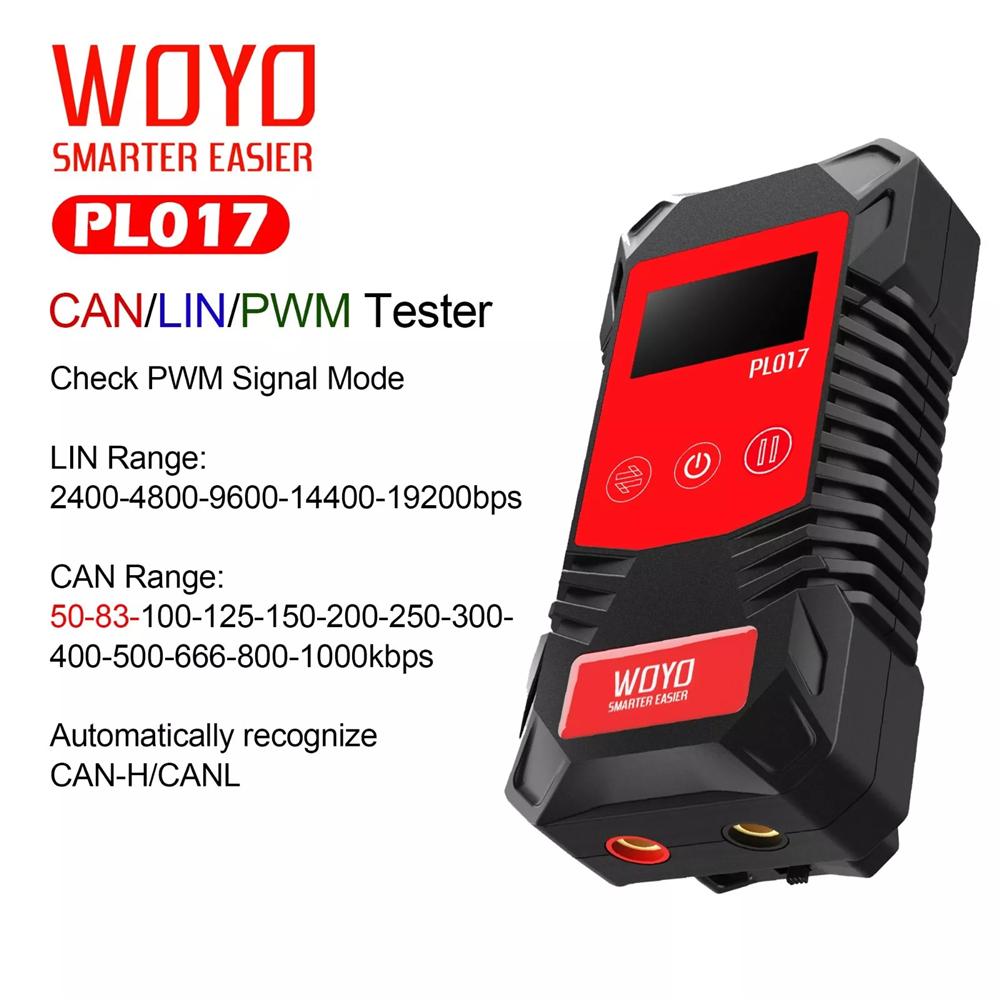

Тест режима CAN: Диапазон CAN：50-83-100-125-150-200-250-300-400-500-666-800-1000кбит/с PL017 может распознавать CAN-L/CAN-H Красная ручка читает Левый дисплей, Черная ручка читает Правый дисплей.

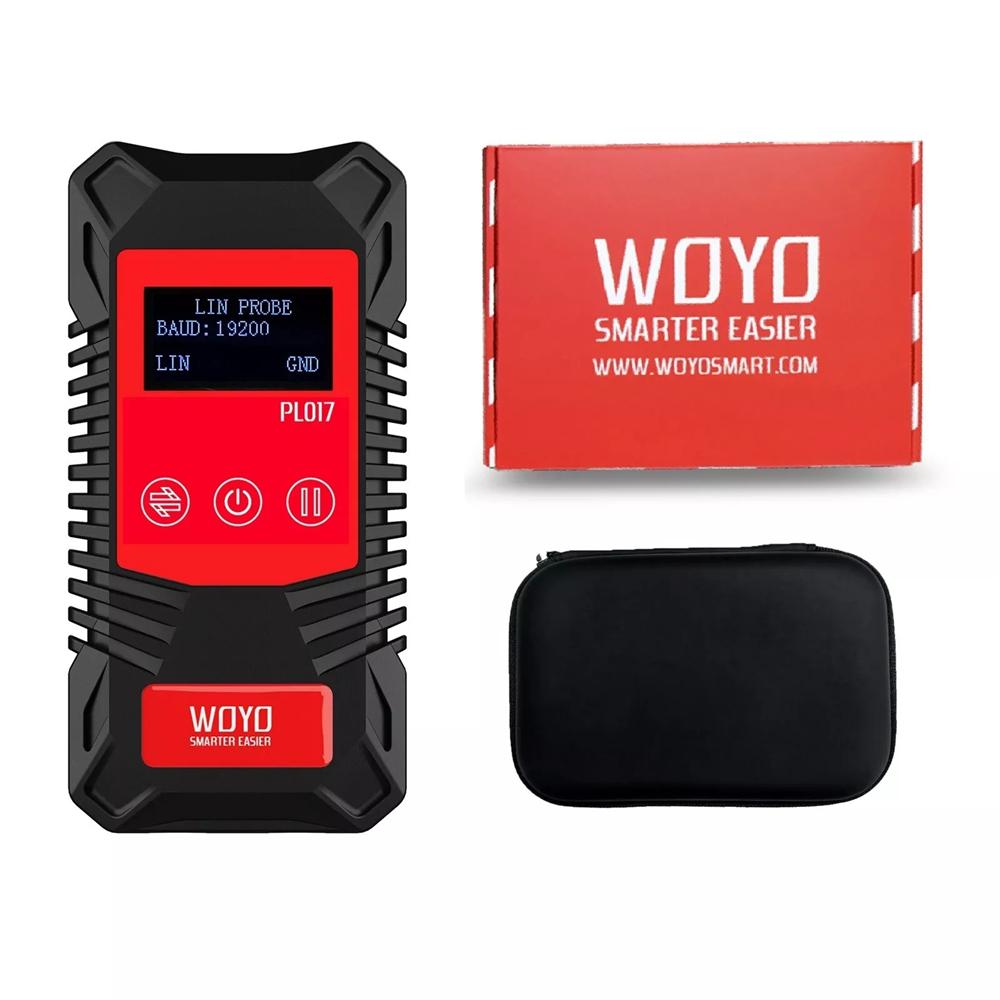

Тест режима LIN: LIN：2400-4800-9600-14400-19200 бит/с Красный провод подключается к LIN, Черный провод подключается к GND

Тест режима ШИМ: Детектор ШИМ-сигнала < 20 В. Красный штекер подключить к сигнальной линии, черный штекер подключить к GND.

Список пакетов: Тестер*1 (не включает черный и красный тестовый щуп и батарею 9В)
