WOYO CAN LIN PWM тестер — это цифровой тестер, разработанный специально для автомобильной электроники.,
который может определить, является ли статус связи CAN и LIN нормальным и есть ли данные онлайн или офлайн.
Тестер автоматически распознает CAN-High, CAN-Low и автоматически определяет скорость передачи.
Описание:
1: Цифровое измерение сигнала CAN.
Могут отображаться скорость передачи CAN, данные, ID, и линии сигналов CAN высокого и низкого уровня могут быть автоматически различены.
2: Цифровое измерение сигнала LIN. Может отображать скорость передачи данных LIN, данные, ID.
3: Внутренние 9 В (6F22) батарея используется для питания. Преимущества:
4. Показать часть данных стандартных кадров, можно остановить чтение этой страницы ID.
5. Режим ШИМ-сигнала: если тестовый разъем имеет ШИМ-сигнал, но не может показать нормальную скорость передачи данных, возможно, вы сделали неправильное или некачественное соединение.
Для измерения коммуникации и обслуживания линий CAN и LIN подключение компьютера или осциллографа через CAN-анализатор удобнее и осуществляется в реальном времени, чем раньше..
Он портативный и интеллектуальный, чтобы начать работы по техническому обслуживанию в любое время и в любом месте!

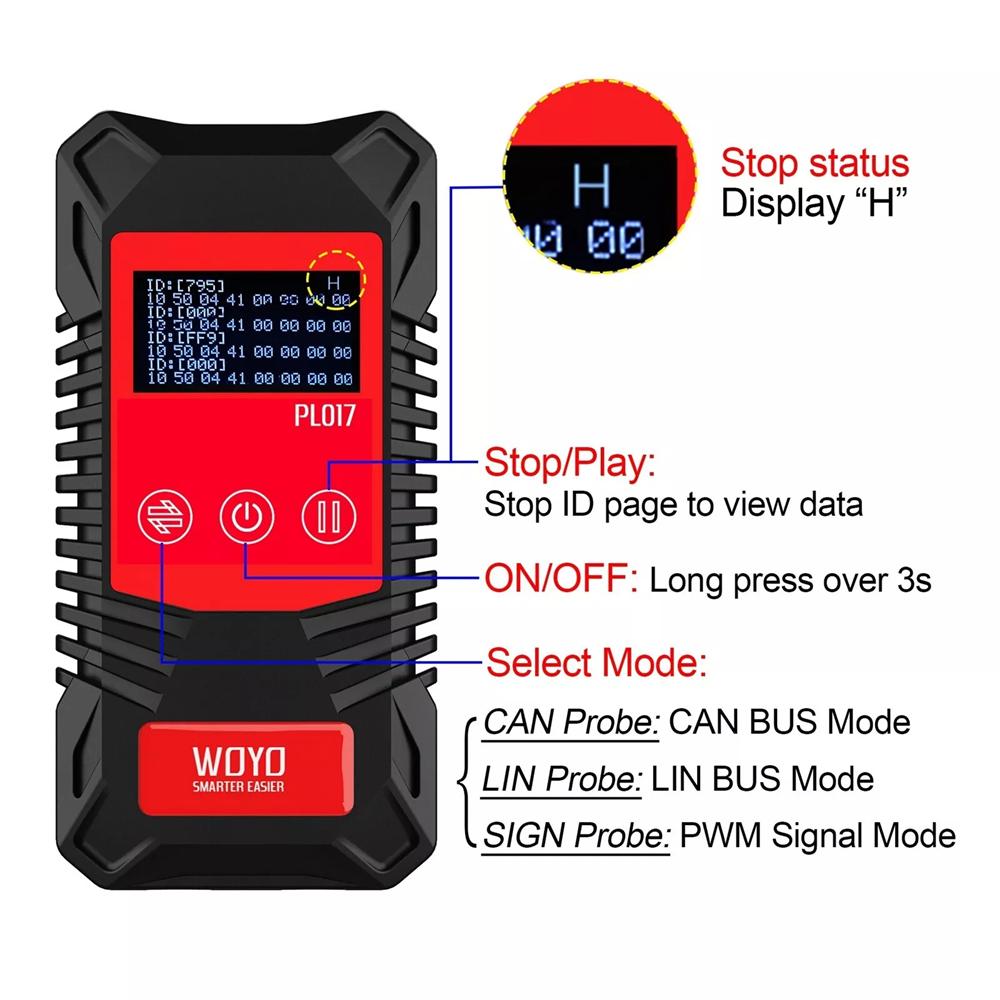

Функция кнопки:
ВКЛ / ВЫКЛ:
Долгое нажатие и удержание более 3 секунд ---- Открыть/Закрыть тестер

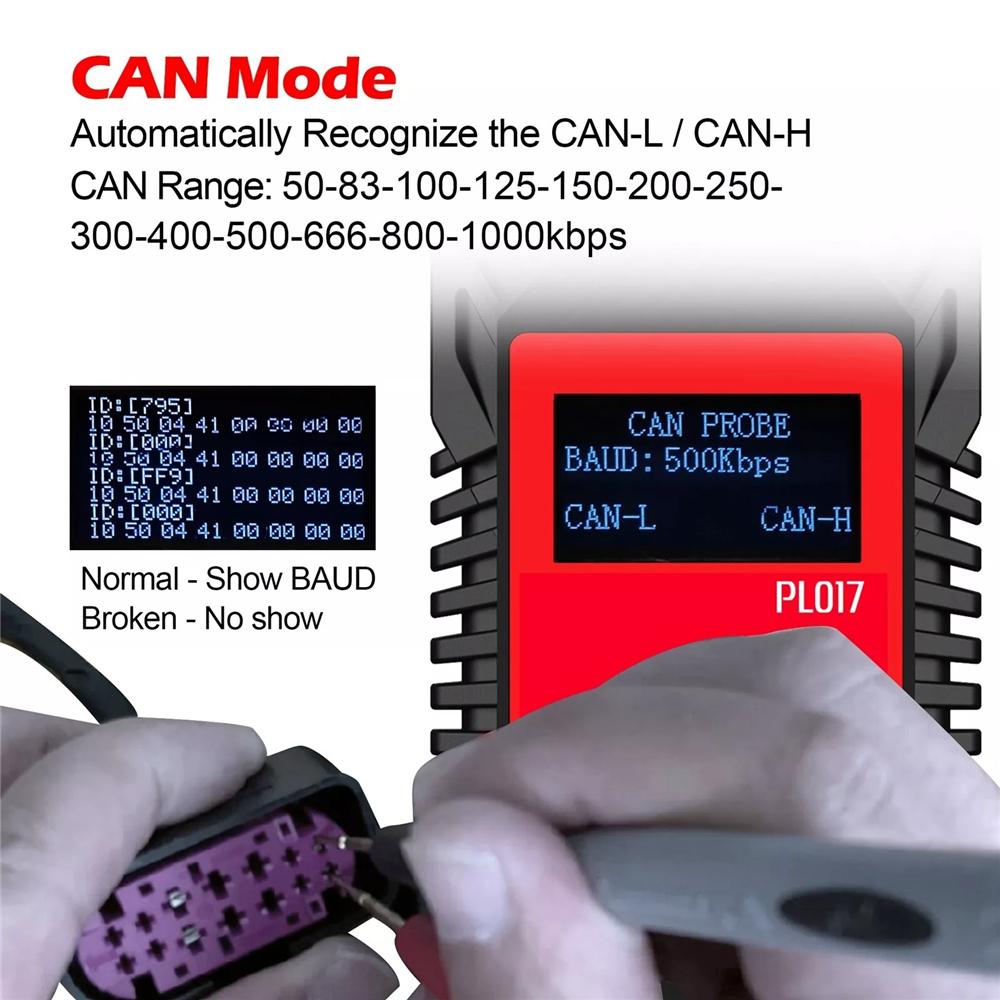

Тест режима CAN:
Диапазон CAN：50-83-100-125-150-200-250-300-400-500-666-800-1000кбит/с
PL017 может распознавать CAN-L/CAN-H
Красная ручка читает Левый дисплей, Черная ручка читает Правый дисплей.

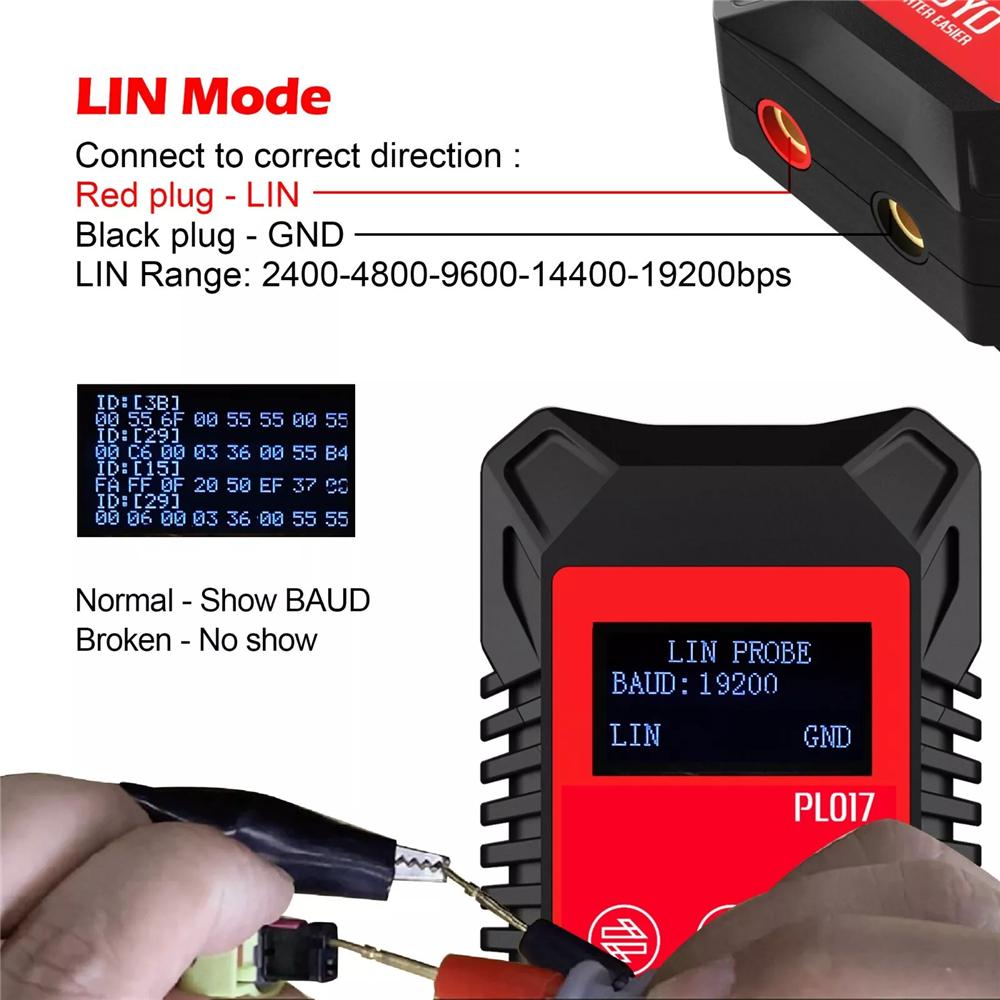

Тест режима LIN:
LIN：2400-4800-9600-14400-19200 бит/с
Красный провод подключается к LIN, Черный провод подключается к GND

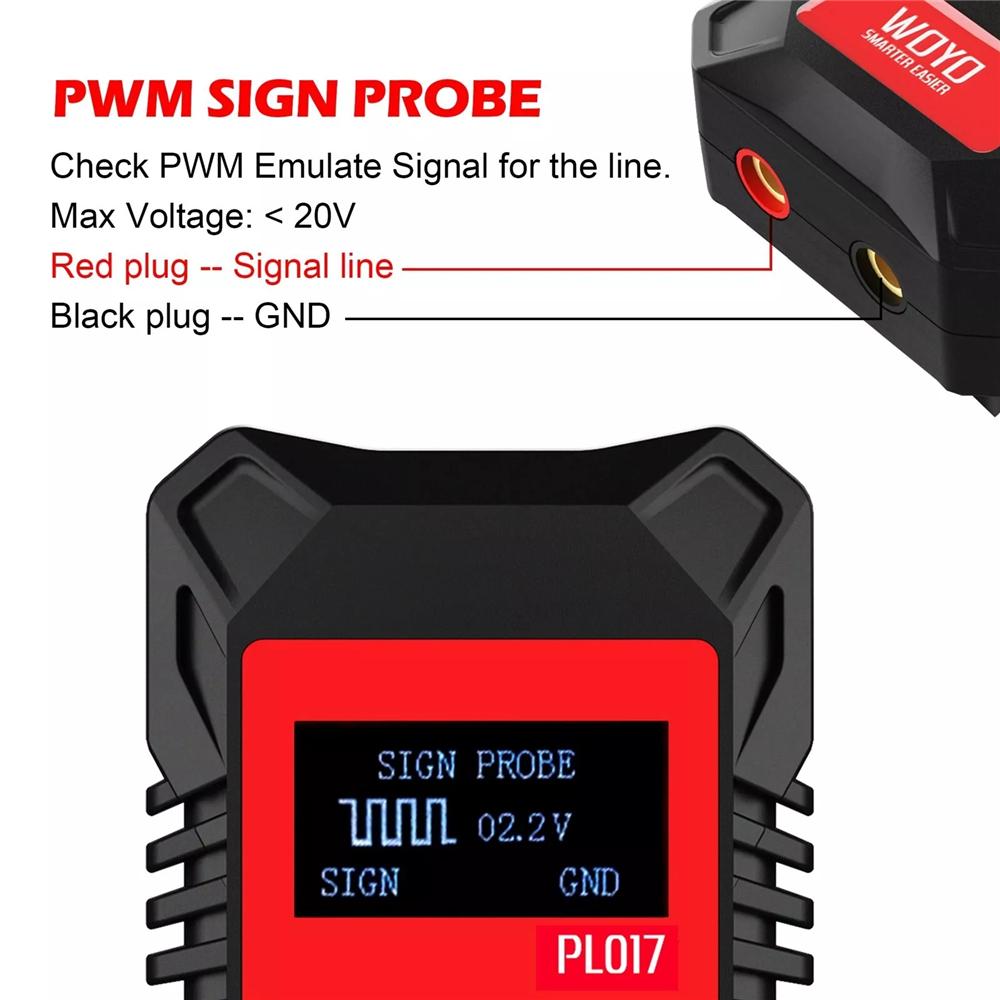

Тест режима ШИМ:
Детектор ШИМ-сигнала < 20 В.
Красный штекер подключить к сигнальной линии, черный штекер подключить к GND.
Список пакетов:
Тестер*1 (не включает черный и красный тестовый щуп и батарею 9В)
