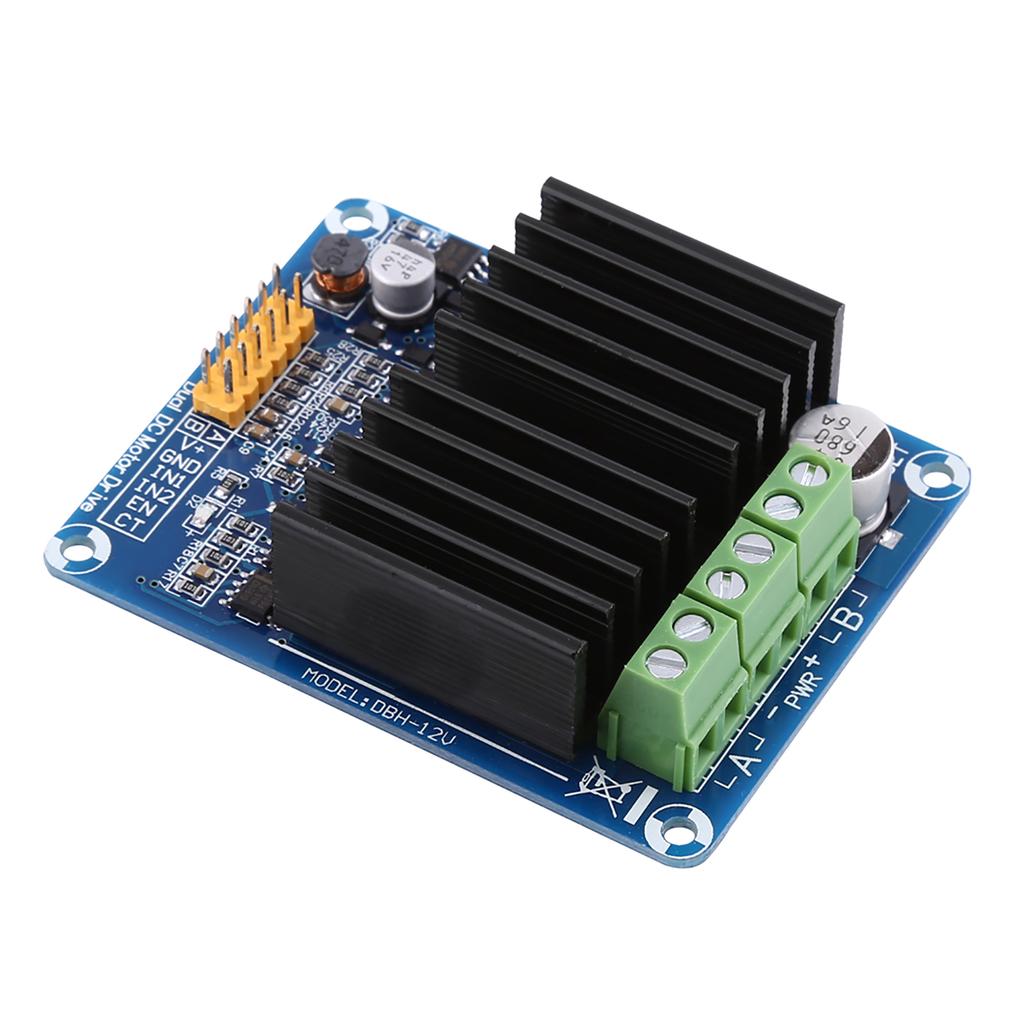

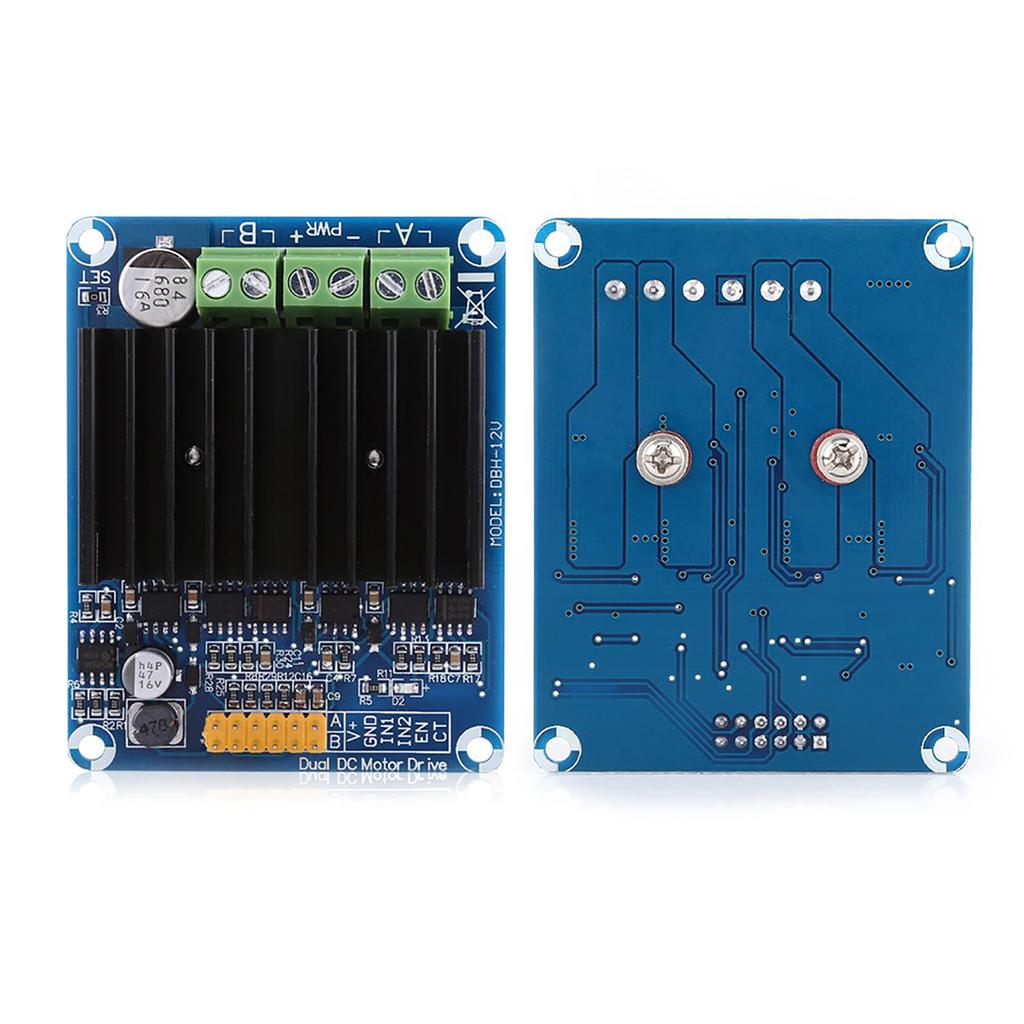

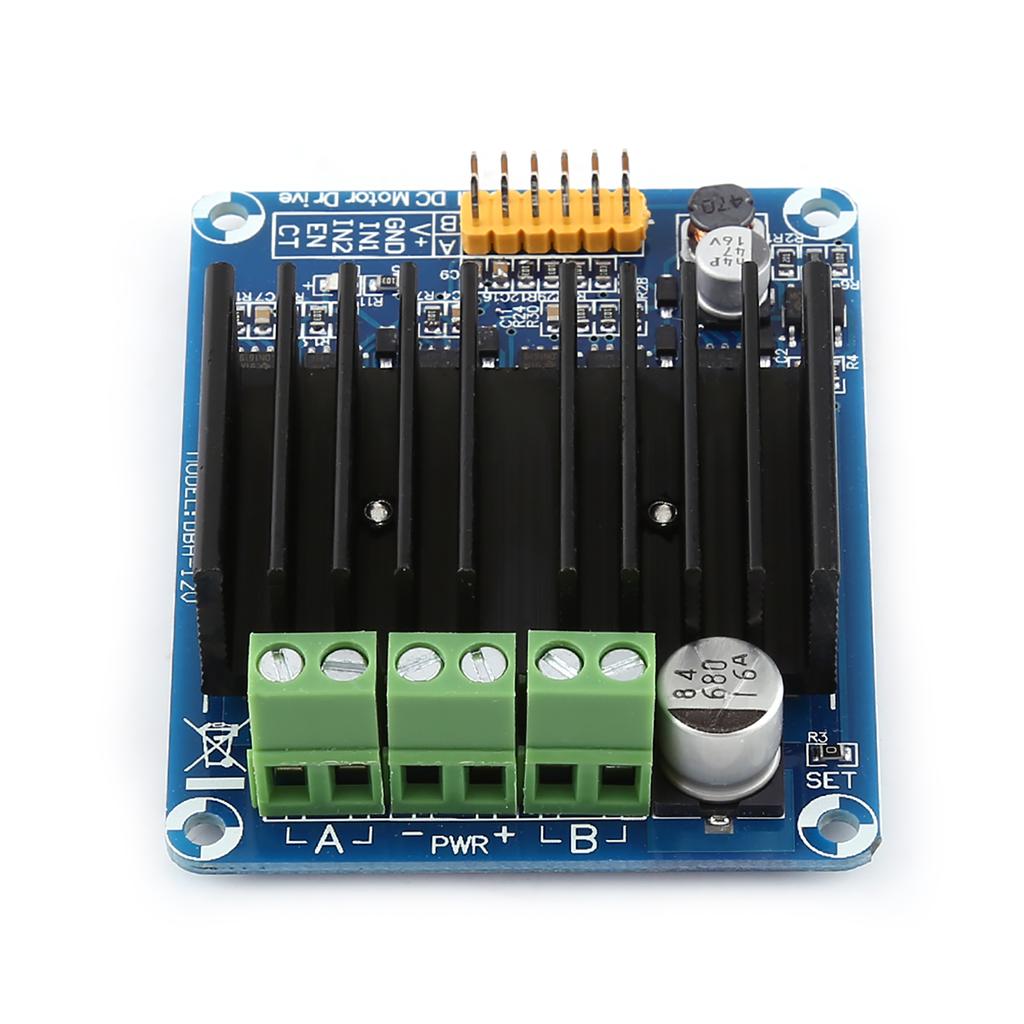

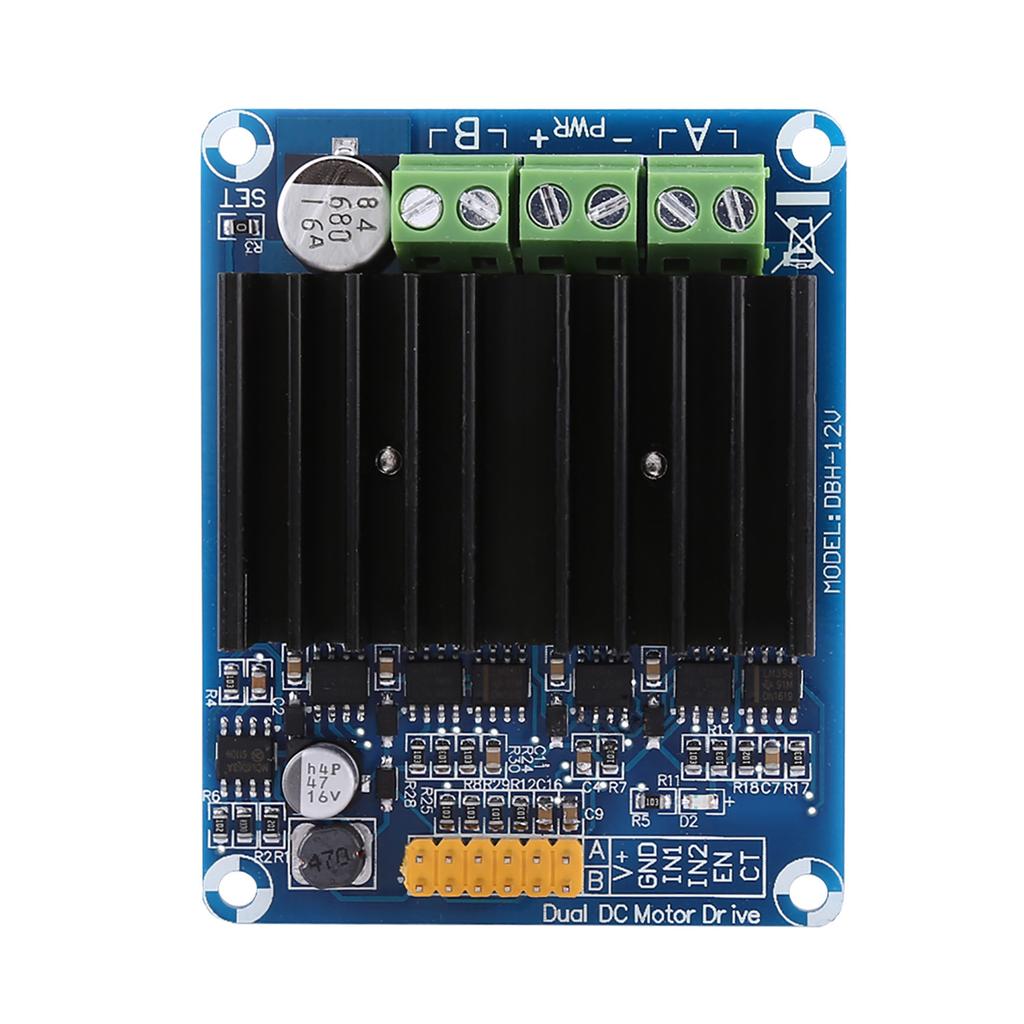

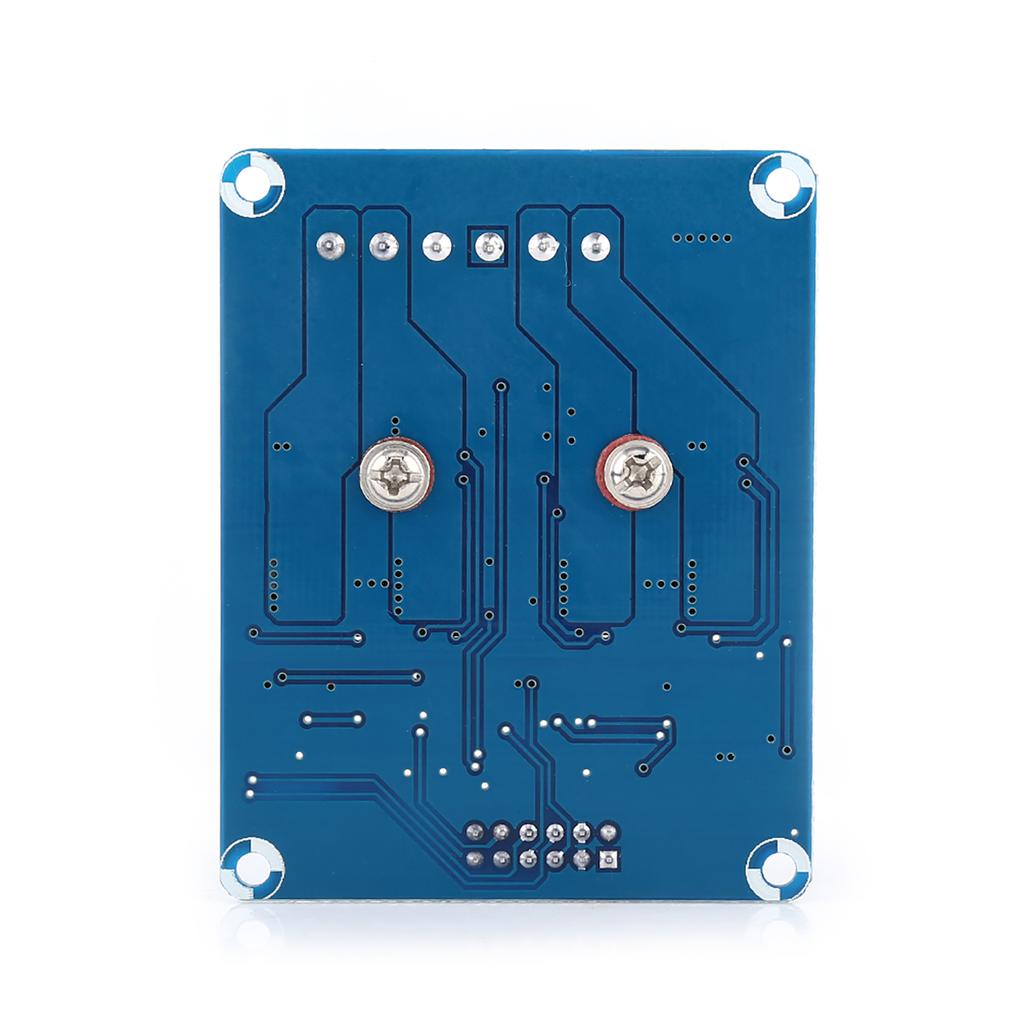

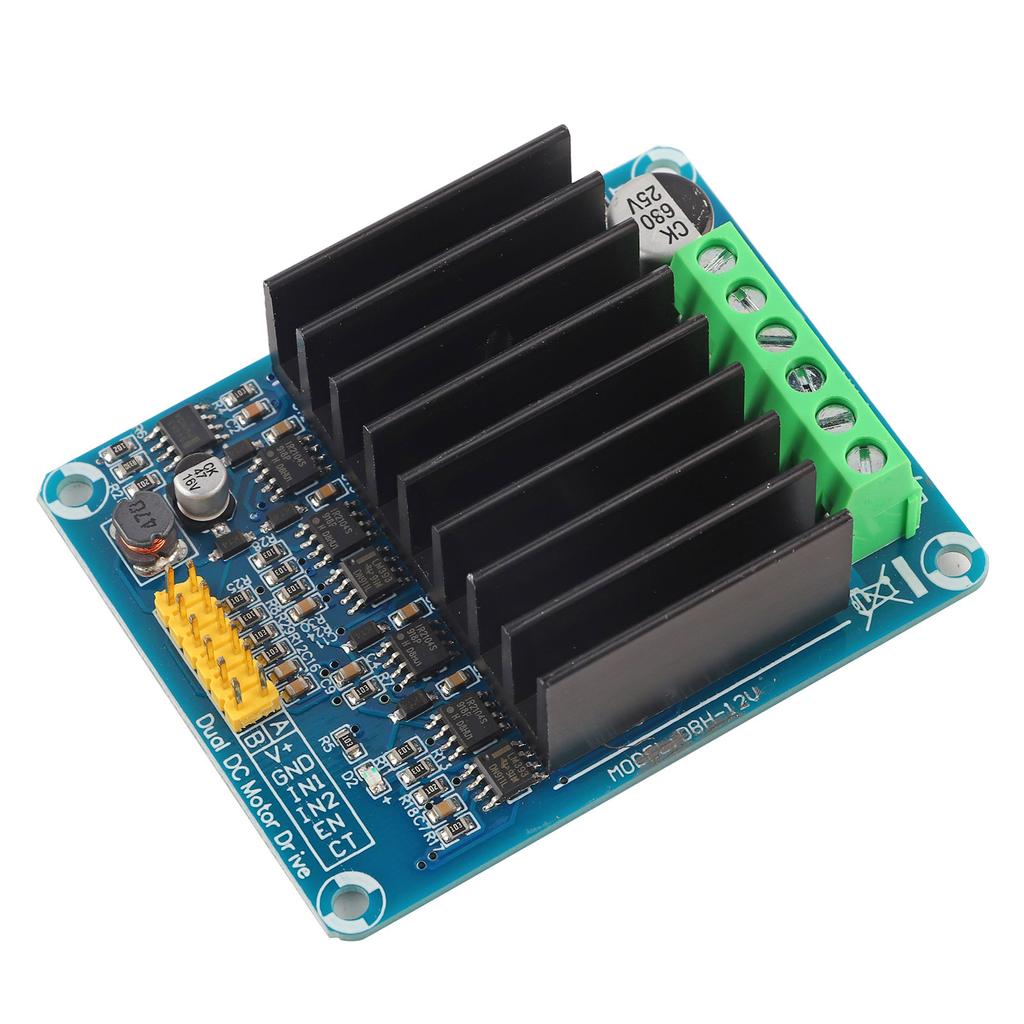

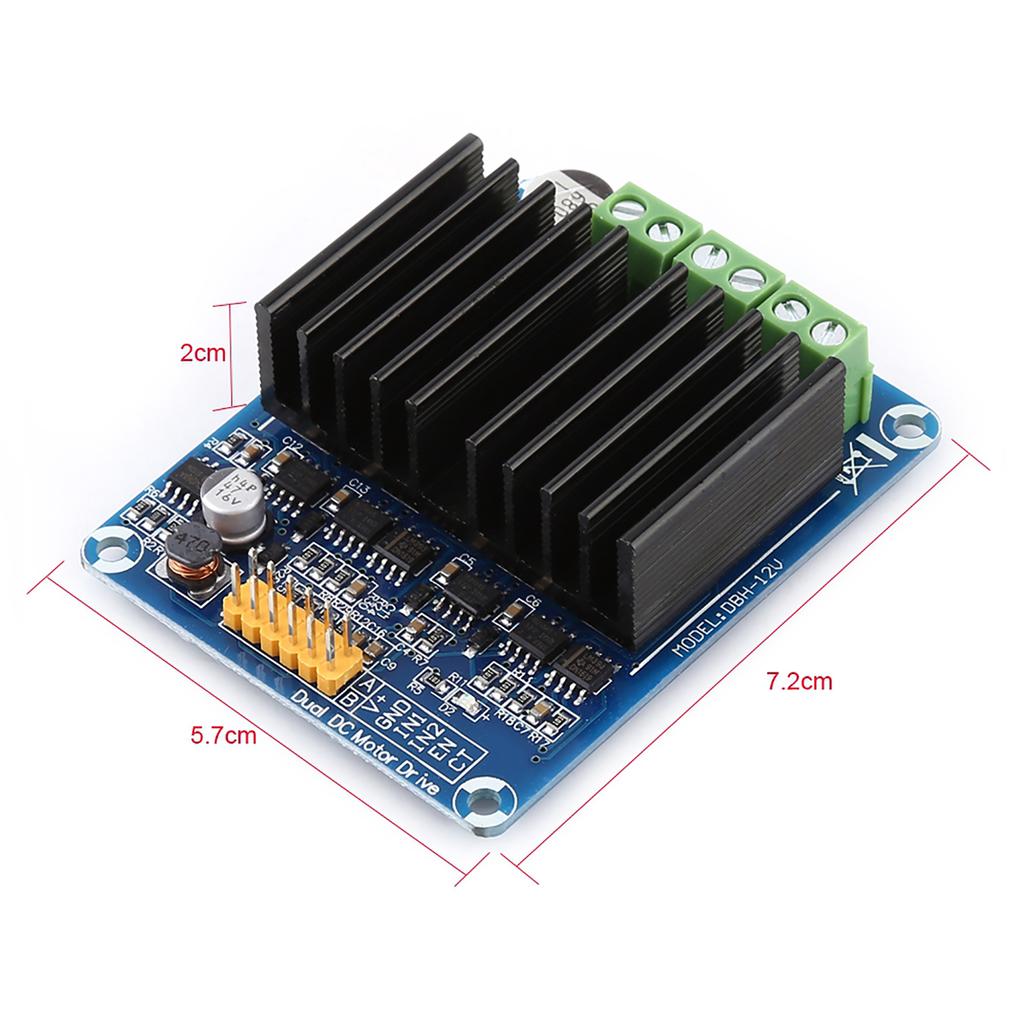

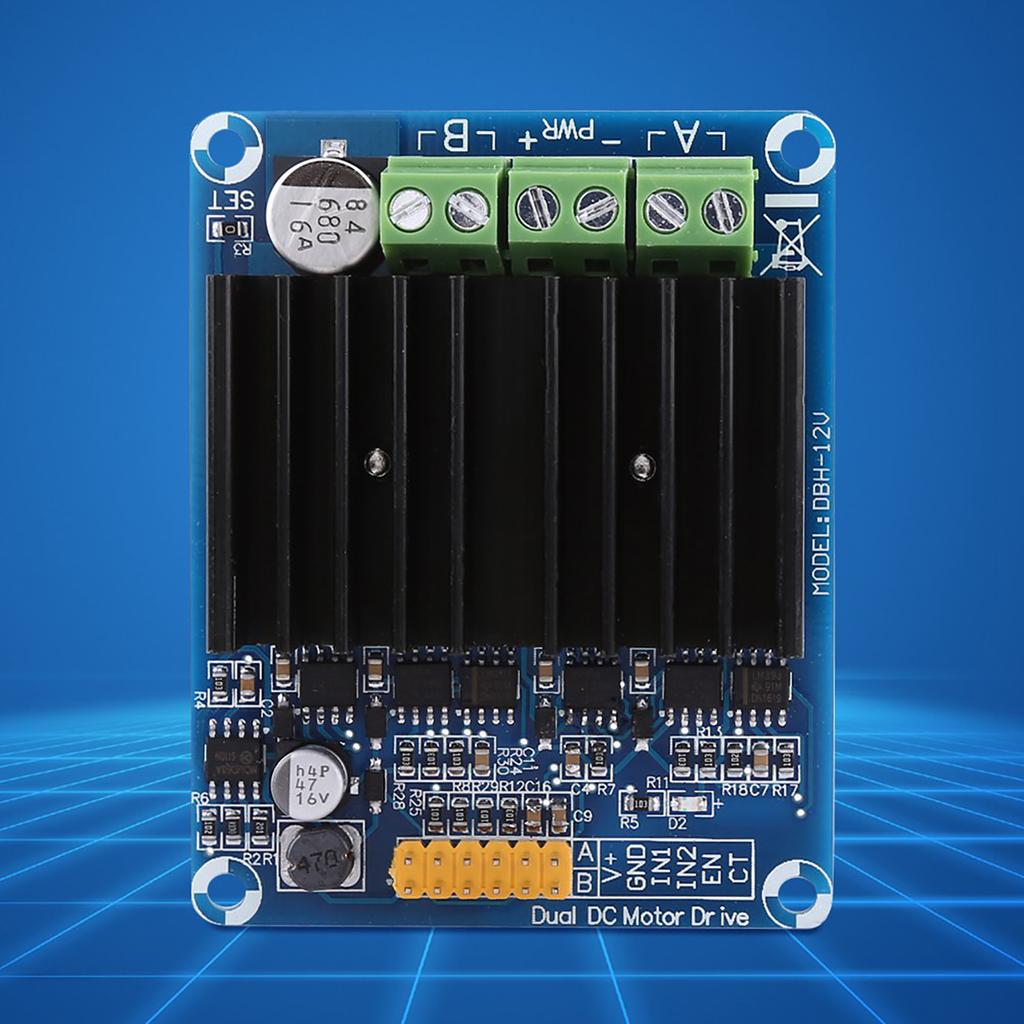

1 шт. DC5 12V 0A 30A Двухканальный H-мостовой модуль платы драйвера двигателя

Описание: Эта плата драйвера специально разработана для двигателя без сердечника и будет отлично работать с двигателями без сердечника. Он поддерживает управление двигателем вперед и назад и управление скоростью ШИМ. Эта плата использует MOSFET с чрезвычайно низким внутренним сопротивлением, с мертвым управление полосой, которое минимизирует потери mosfet-переключателя и улучшает коэффициент использования блока питания. Встроенный чип драйвера MOSFET аппаратная функция торможения и функция обратной связи по энергии. Это хороший выбор для обычного двигателя постоянного тока и двигателя без сердечника и т. д. Характеристики: Модернизированный продукт поставляется с радиатором для повышения надежности и схема обнаружения тока для реализации идеальной ПИД-регулировки с замкнутым контуром. Эта плата имеет высокоскоростной переключатель. Двигатели общего назначения без сердечника требуют 60 кГц Частота ШИМ и эта плата разработаны с переключателем 200 кГц. Подходит для всех видов двигателей игрушечных машинок, полупроводникового управления охлаждением, двигателей постоянного тока, управления катушкой электромагнитного отклонения. Эта плата может выдерживать перегрузку по току и имеет функцию тормоза, которая может быстро остановить двигатель. Диапазон входного напряжения одного источника питания данной платы составляет от 3 до 15 В, если Вы используете источник питания менее 12 В, эта плата очень полезна. Он может по-прежнему работают даже напряжение батареи 12 В составляет всего 3 В. МОП-моп-мопфильм способен выдерживать удар тока с сопротивлением 0,003 Ом, которое может быстрое открытие канала MOSFET и улучшение ускорения двигателя кривизна, а также может быстро тормозить двигатель. Это может заставить автомобиль завестись быстро подниматься и быстро тормозить. Технические характеристики: модель: DBH 12В Номинальное напряжение: 5 12 В постоянного тока(14,6 В максимум) Ток покоя: <30мА+ 5мА Рабочий ток: 0A 30A на канал Максимум Внутреннее сопротивление (за канал): 12мОм Импедансная нагрузка: 200кГц Рабочий цикл управления ШИМ: 0процентов 98процентов Рекомендуемая частота: 1, Нормальный двигатель: 16 КГЦ 2, Двигатель без сердечника: 80 КГЦ 3, Полупроводниковое охлаждение: 500 Гц 80 кГц Уровень входного напряжения: 1, Более низкий уровень напряжения:от 0 до 5 В 2, более высокий уровень напряжения:2.5 13 В (системная плата совместима с типичными 3,3 В, 5 В, 12 В) Выборочный выходной ток: Измеренный выходной ток для однокристальных микроконтроллеров, осуществляющих выборку для обработки ограничения тока. Выходное напряжение CT(В)=Текущий(К) х 0,155 Размер:7.2 x 5.7 x 2см 2.83 x 2.24 x 0.78 В коплект входит: 1 x Мотор драйвера модуль уведомление: 1. Входной коэффициент заполнения ШИМ не может быть более 98 процентов, иначе плата не будет работать стабильно или даже может быть повреждена. 2. Выберите частоту ШИМ в соответствии с типом нагрузки, пожалуйста, используйте рекомендуемую частоту. 3. .
