Двойной BTS7960 43A H-мостовой модуль драйвера двигателя высокой мощности / сделай сам умный автомобиль Диагностика тока

Номер модели : БТС7960 Мощность рассеивания : 43А Напряжение питания : 5V Тип : Регулятор напряжения Происхождение : Китай Состояние : новый

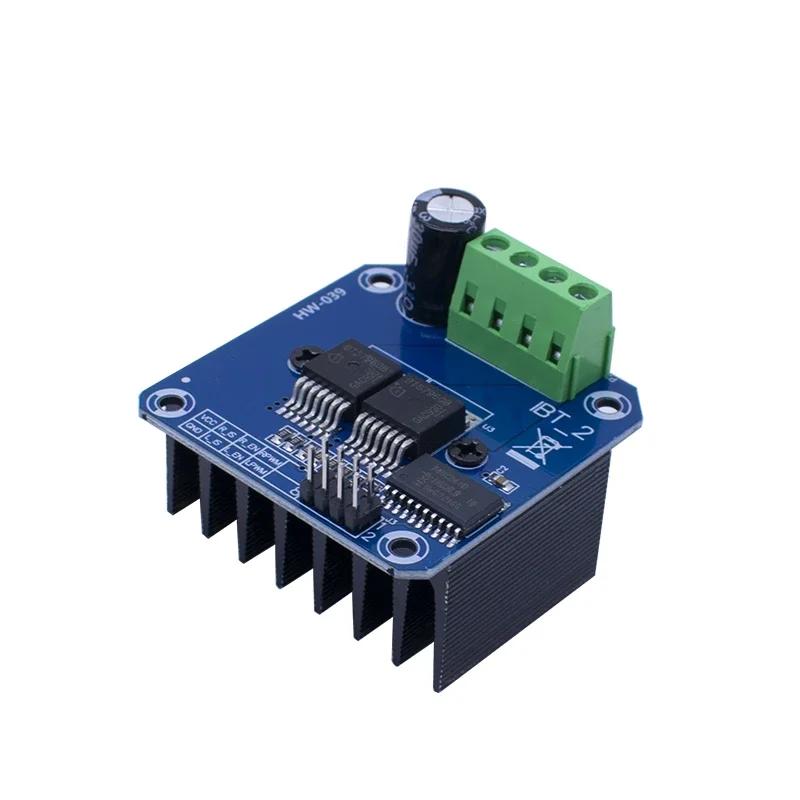

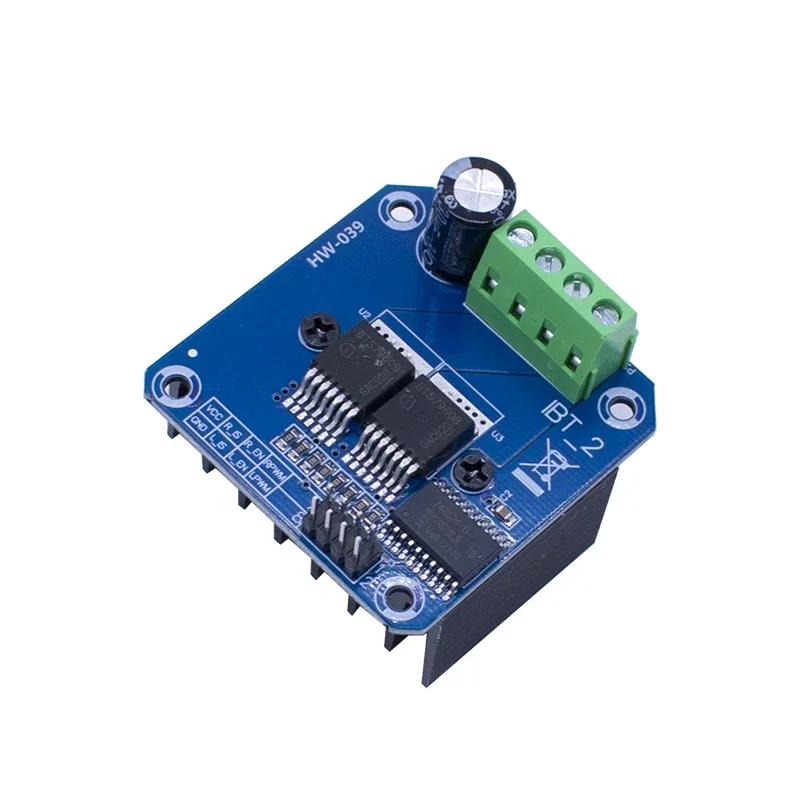

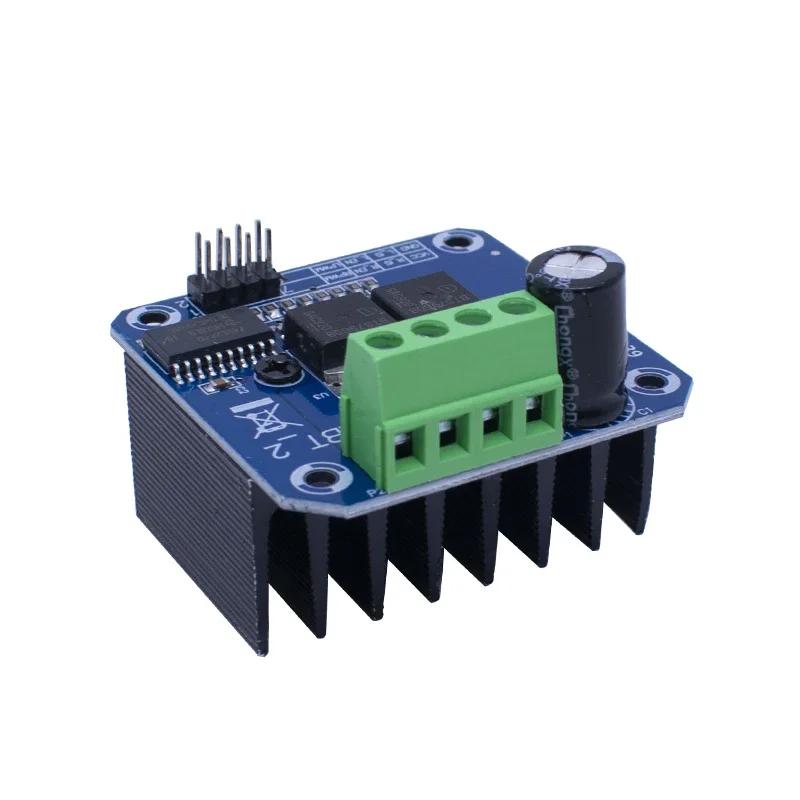

[xlmodel]-[фото]-[0000] BTS7960B H-bridge 43A драйвер мощного двигателяМодульОбзор: В этом драйвере используются чипы Infineon BTS7960, состоящие из мощного модуля драйвера H-моста с тепловой защитой от перегрузки по току.. Двойная схема водителя BTS7960 H-bridge с сильным приводом и торможением, эффективно изолирующая микроконтроллер и водителя двигателя! Сильноточный 43A Характеристики: Двойной большой ток BTS7960 (43 А) Драйвер моста H; 5V изолировать с MCU и эффективно защищать MCU; Индикатор питания 5V на борту; индикация напряжения конца вывода Мотор драйвера; можно паять блок радиатора;

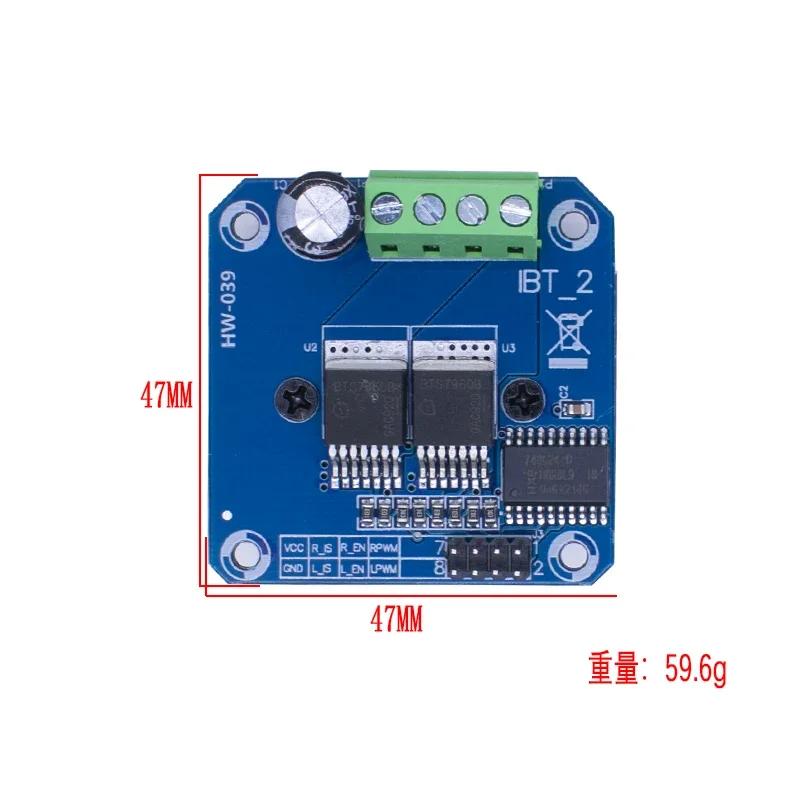

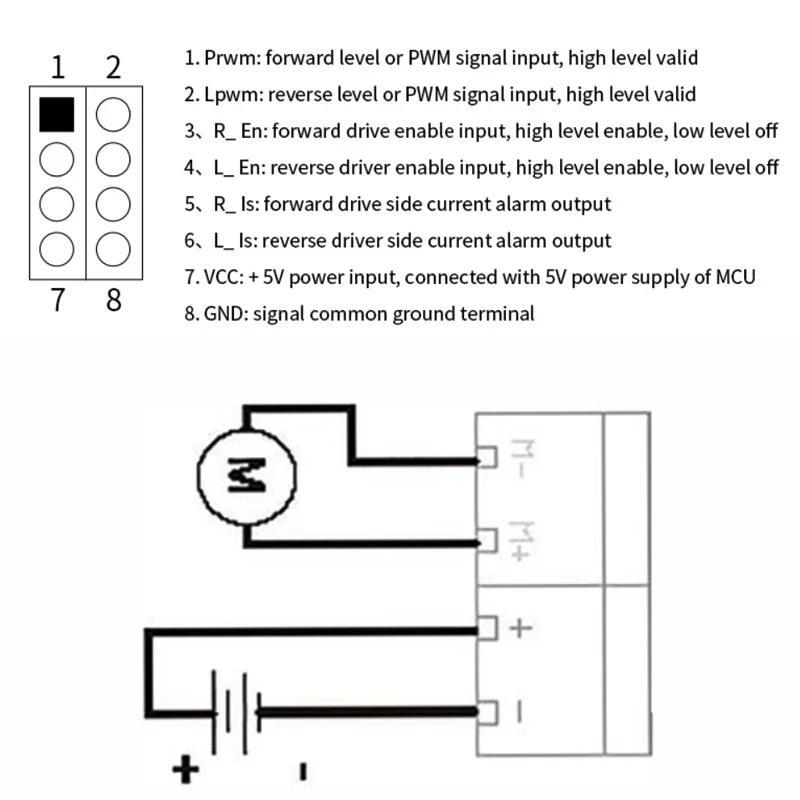

Просто нужно четыре линии от MCU до модуля драйвера (GND. 5V. ШИМ1. ШИМ2); изоляционный чип питания 5 В (может делиться с MCU 5 В); размер: 4 * 5 * 1,2 см; Возможность обращения вспять мотор вперед, два ШИМ входная частота до 25 кГц; два тепловой поток проходящих через сигнал вывода ошибок; изолированный чип 5V источник питания (может совместно использоваться с микроконтроллером 5V), также может использовать встроенный источник питания 5 В; напряжение подачи от 5.5V до 27V; Просто нужно четыре линии от MCU до модуля драйвера (GND. 5V. ШИМ1. ШИМ2);изоляционный чип питания 5 В (может делиться с MCU 5 В);размер: 4 * 5 * 1,2 см;Возможность обращения вспять мотор вперед, два ШИМ входная частота до 25 кГц;два тепловой поток проходящих через сигнал вывода ошибок;изолированный чип 5V источник питания (может совместно использоваться с микроконтроллером 5V), также может использовать встроенный источник питания 5 В;напряжение подачи от 5.5V до 27V;

Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.

В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.

Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.

Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
