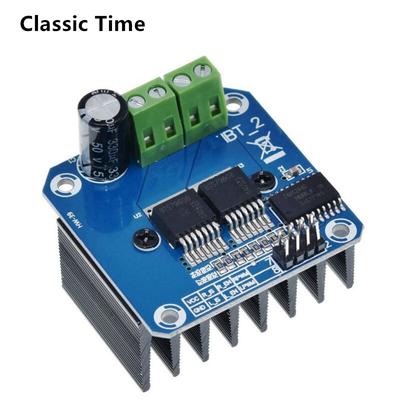

Bts7960 43A двойной H-мост высокомощный драйверный модуль Diy Smart Car диагностика тока для Arduino

BTS7960B H-bridge 43A мощный двигатель драйвер Модуль Обзор:Этот драйвер использует чипы BTS7960, состоящие из мощного привода полного H-моста драйвера модуля с тепловой защитой от перегрузки по току. Двойная схема водителя BTS7960 H-bridge с сильным приводом и торможением, эффективно изолирующая микроконтроллер и водителя двигателя! Сильноточный 43A Характеристики: Двойной большой ток BTS7960 (43 А) Драйвер моста H; 5V изолировать с MCU и эффективно защищать MCU; Индикатор питания 5V на борту; Индикация напряжения выходного конца драйвера двигателя; можно паять блок радиатора;PIN Определение: 1. РПВМ: Правый поворот ШИМ 2. LPWM: Левый поворот ШИМ 3. R_EN: Включить правый поворот (Высокая активность) 4. L_EN: Левый поворот Включить (Высокая активность) 5. R_IS: Предупреждение о токе поворота вправо (Может уйти плавающим) 6. L_IS: Предупреждение о токе поворота влево (Может уйти плавающим) 7. VCC: (5V) 8. GND aeProduct.getSubject() Соединения: Способ 1: VCC: 5 В от микроконтроллера(MCU) GND: GND от микроконтроллера(MCU) L_PWM: ШИМ или 5В от микроконтроллера(MCU) для КНО(CW) Повороты R_PWM: ШИМ или 5В от микроконтроллера(MCU) для CW(CCW) Повороты R_EN и L_EN: 5 В от микроконтроллера(MCU) Способ 2: VCC: 5 В от микроконтроллера(MCU) GND: GND от микроконтроллера(MCU) L_PWM: 5 В от микроконтроллера(MCU) для КНО(CW) Повороты R_PWM: 5 В от микроконтроллера(MCU) для CW(CCW) Повороты R_EN и L_EN: ШИМ от микроконтроллера(MCU) Просто нужно четыре линии от MCU до модуля драйвера (GND. 5V. ШИМ1. ШИМ2); блок питания изолирующего чипа 5 В (может делиться с MCU 5V); размер: 4*5*1,2 см; Возможность обращения вспять мотор вперед, два ШИМ входная частота до 25 кГц; два тепловой поток проходящих через сигнал вывода ошибок; изолированный чип 5V источник питания (может совместно использоваться с микроконтроллером 5V), также может использовать встроенный источник питания 5 В; напряжение подачи от 5.5V до 27V; Продавец гарантирует, что его продукция соответствует всем применимым законам и предлагается только в том случае, если она соответствует политике Joom и законам ЕС о безопасности и соответствии продукции.
