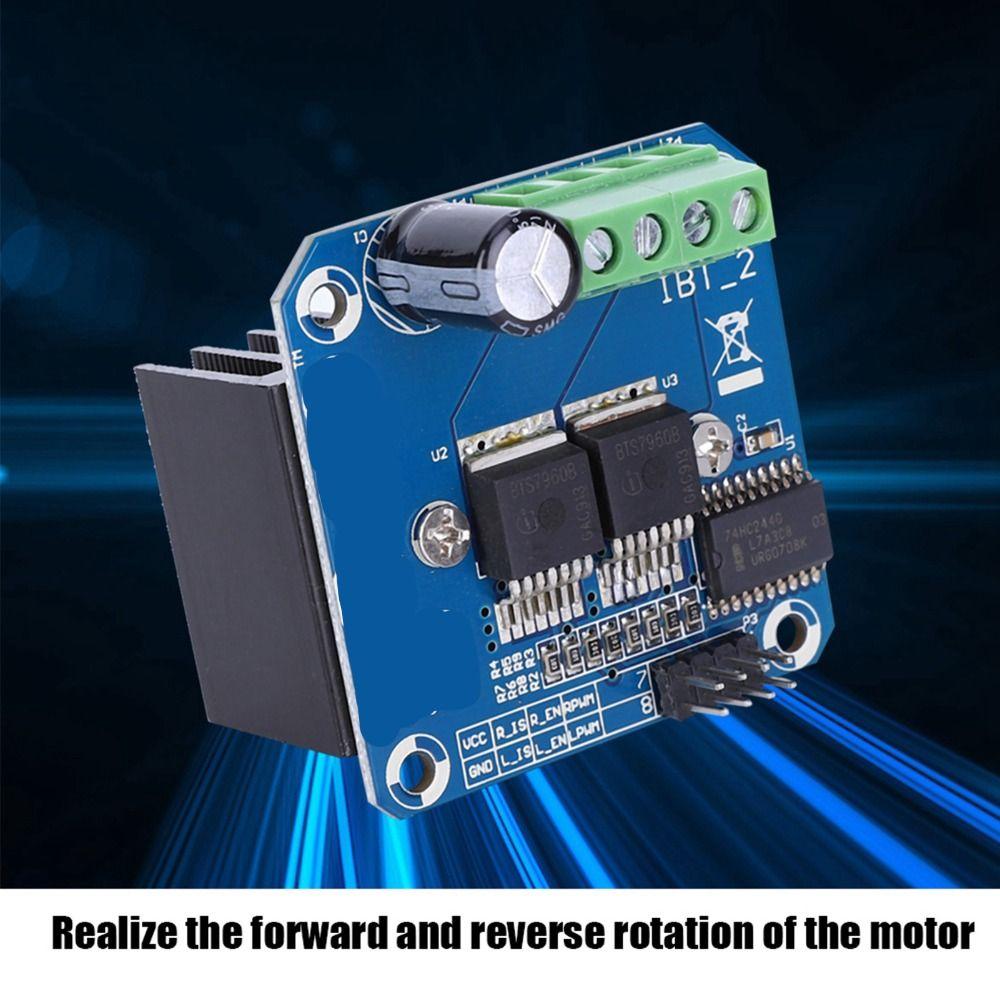

Этот продукт может осуществлять прямое и обратное вращение двигателя, а два ШИМ-входа имеют максимальную частоту 25 кГц.; всего четыре строки (GND, 5V, ШИМ1, ШИМ2) требуются от МК к модулю драйвера.
Драйвер использует чип BTS7960, который представляет собой мощный драйверный модуль полного H-моста с тепловой и токовой защитой.; он может припаивать радиатор и имеет два выхода сигнала ошибки теплового потока.
Продукт отличается стабильной работой и долгим сроком службы, а его напряжение питания варьируется от 5,5 В до 27 В.
Изоляция 5 В от однокристальной микросхемы может эффективно защитить однокристальную микросхему; изолированный чип использует питание 5 В (совместно с MCU 5 В или с использованием бортового 5 В) а плата оснащена индикатором питания 5 В.

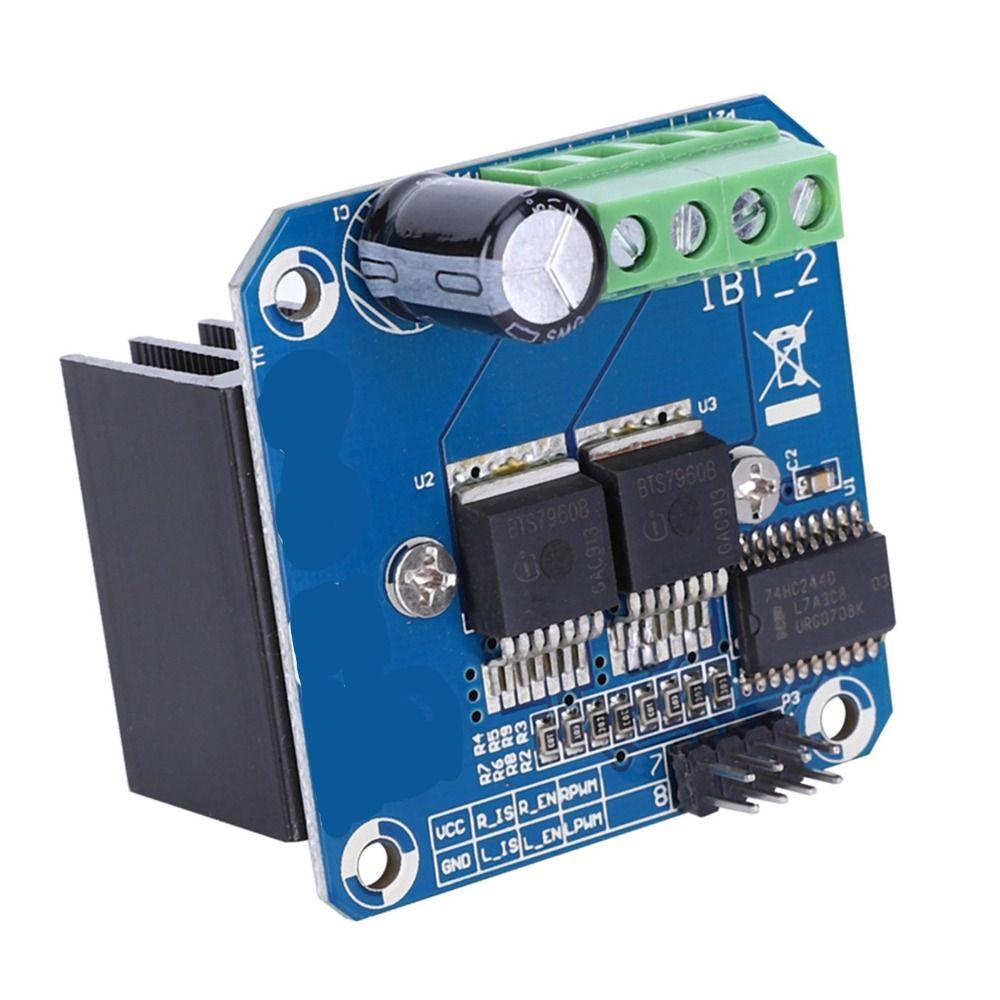

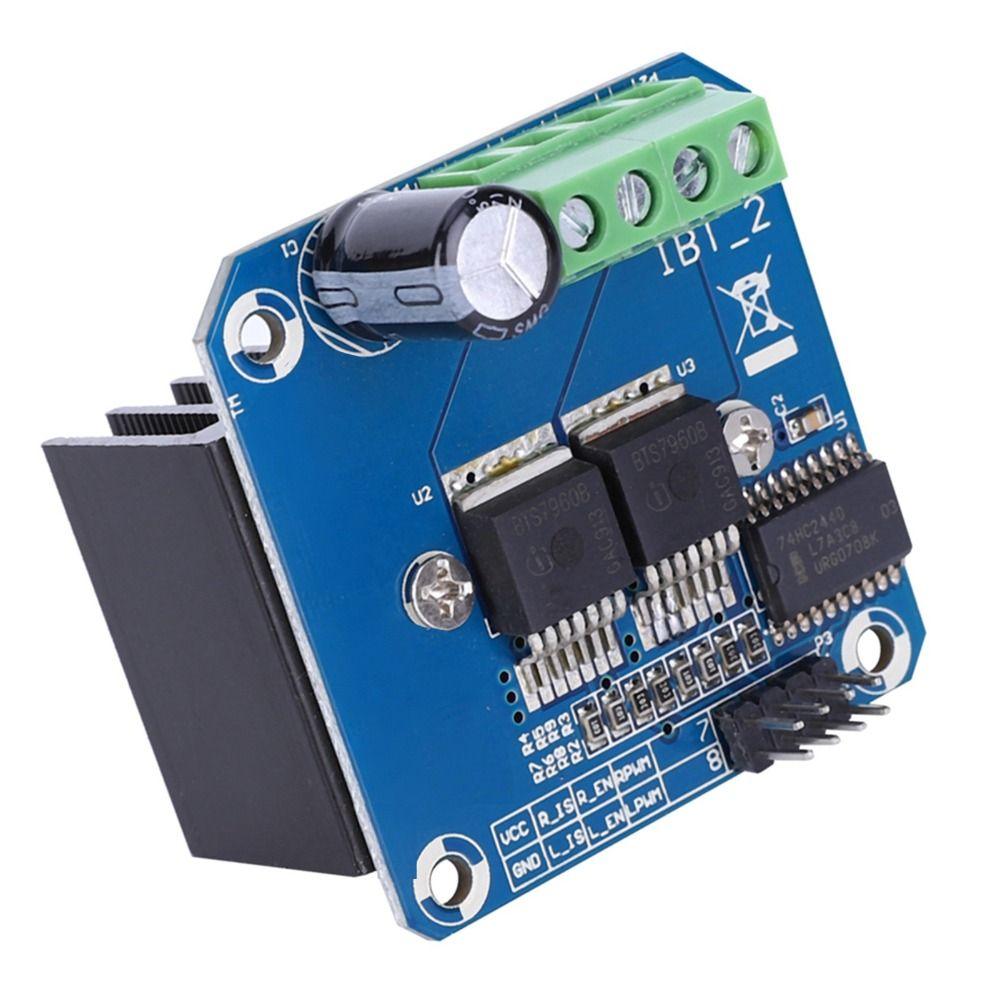

Двойная H-мостовая схема драйвера BTS7960 обладает мощными функциями привода и торможения, эффективно изолирует микроконтроллер и драйвер двигателя с помощью 5В изоляции и поддерживает высокий ток 43А, а также индикацию напряжения на выходном конце драйвера двигателя.
Технические характеристики
Тип объекта: Модуль привода двигателя
модель:ИБТ-2
Размер: 49*49*37мм(1.93*1.93*1.46in)
Вес: приблизительно. 65г
Характерная черта:
Двойной BTS7960 высокий ток (43 А) Драйвер H-моста;
5 В изолировано от микроконтроллера для эффективной защиты микроконтроллера;
Встроенный индикатор питания 5 В;
Индикация напряжения на выходе драйвера двигателя;
Радиатор может быть сварным;
Определение ПИН-кода:
1. РПВМ: Поверните направо на ШИМ
2. LPWM: Поверните налево ШИМ
3. R_EN: Поверните направо, чтобы включить (активный высокий)
4. L_EN: Включить левый поворот (активный высокий)
5. R_IS: Предупреждение о токе поворота вправо (может плавать)
6. L_IS: Предупреждение о токе поворота влево (может плавать)
7. VCC: (5V)
8. GND
Способ подключения:
Способ 1:
VCC: 5 В от однокристального микрокомпьютера (MCU)
GND: GND микроконтроллера (MCU)
L_PWM: ШИМ или 5 В от микроконтроллера (MCU) для КНО (CW) Превращает
R_PWM: ШИМ или 5 В от микроконтроллера (MCU) для CW (CCW) Превращает
R_EN и L_EN: 5 В от микроконтроллера (MCU)
Способ 2:
VCC: 5 В от однокристального микрокомпьютера (MCU)
GND: GND микроконтроллера (MCU)
L_PWM: 5 В от микроконтроллера (MCU) для КНО (CW) Превращает
R_PWM: 5 В от микроконтроллера (MCU) для CW (CCW) Превращает
R_EN и L_EN: ШИМ от микроконтроллера (MCU)
Всего четыре провода (GND. 5V. ШИМ1. ШИМ2) требуются от микроконтроллера к модулю драйвера;
Изоляционный чип блока питания 5 В (может совместно использоваться с микроконтроллером 5 В);
Может заставить двигатель вращаться вперед, две входные частоты ШИМ до 25 кГц;
Два тепловых потока через выход сигнала ошибки;
Изоляционный чип блока питания 5В (может совместно использоваться с MCU 5V), Вы также можете использовать встроенный блок питания 5 В;
Напряжение питания от 5,5 Вв до 27В;
Список пакетов
1 x Модуль привода двигателя
