Характерная черта:

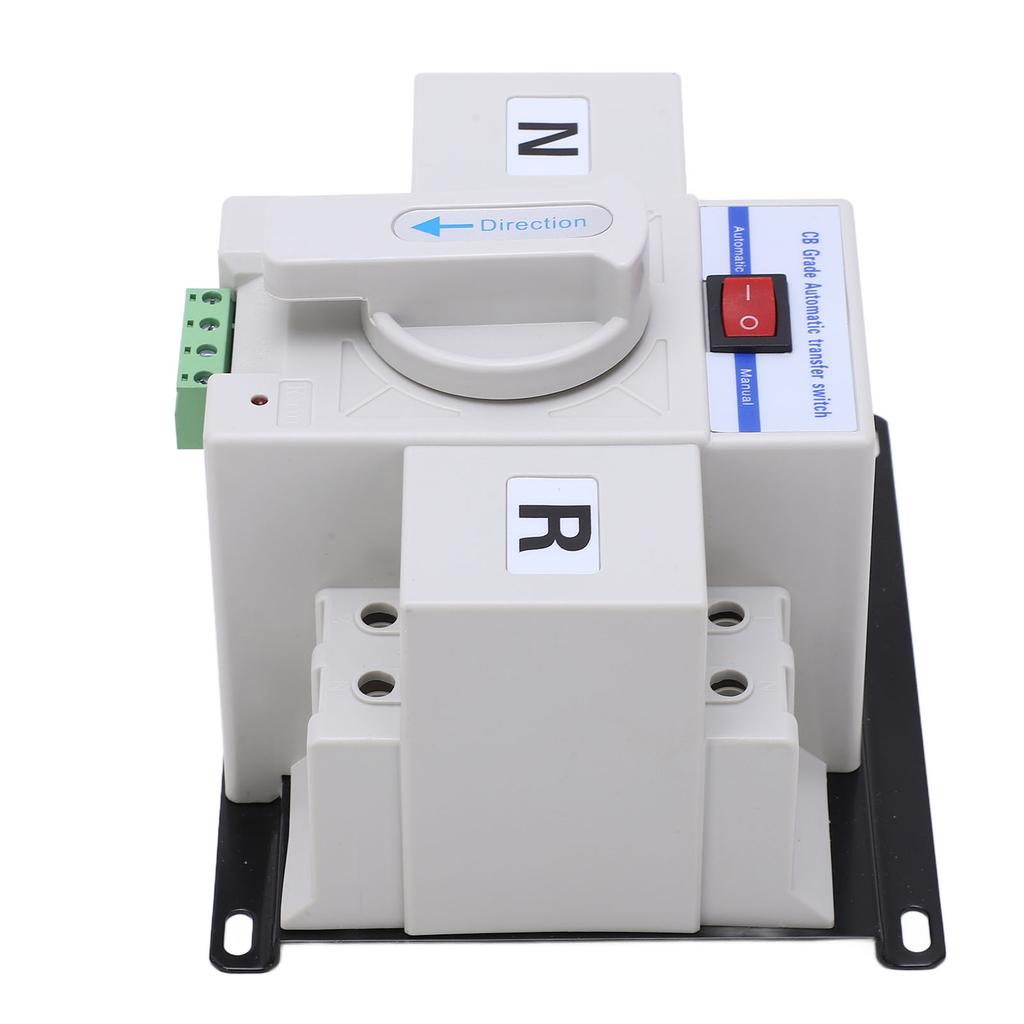

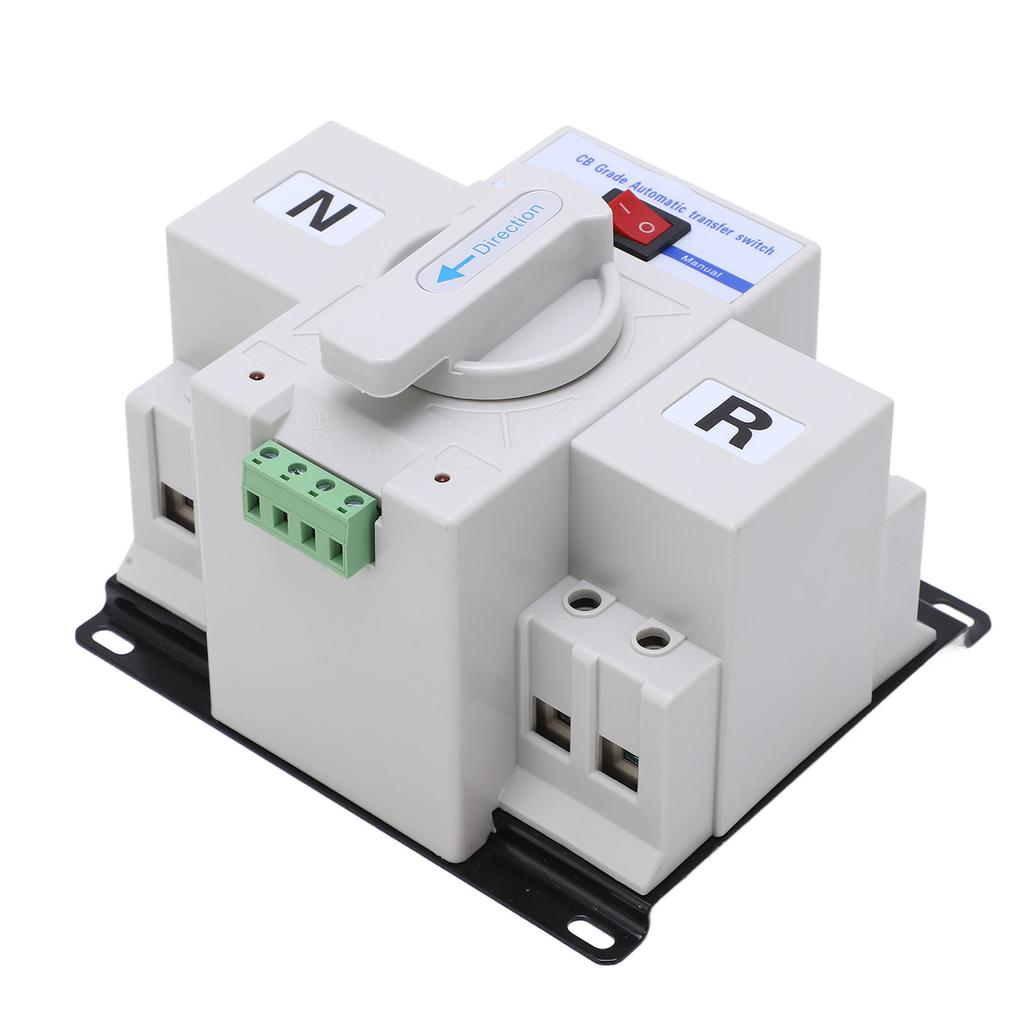

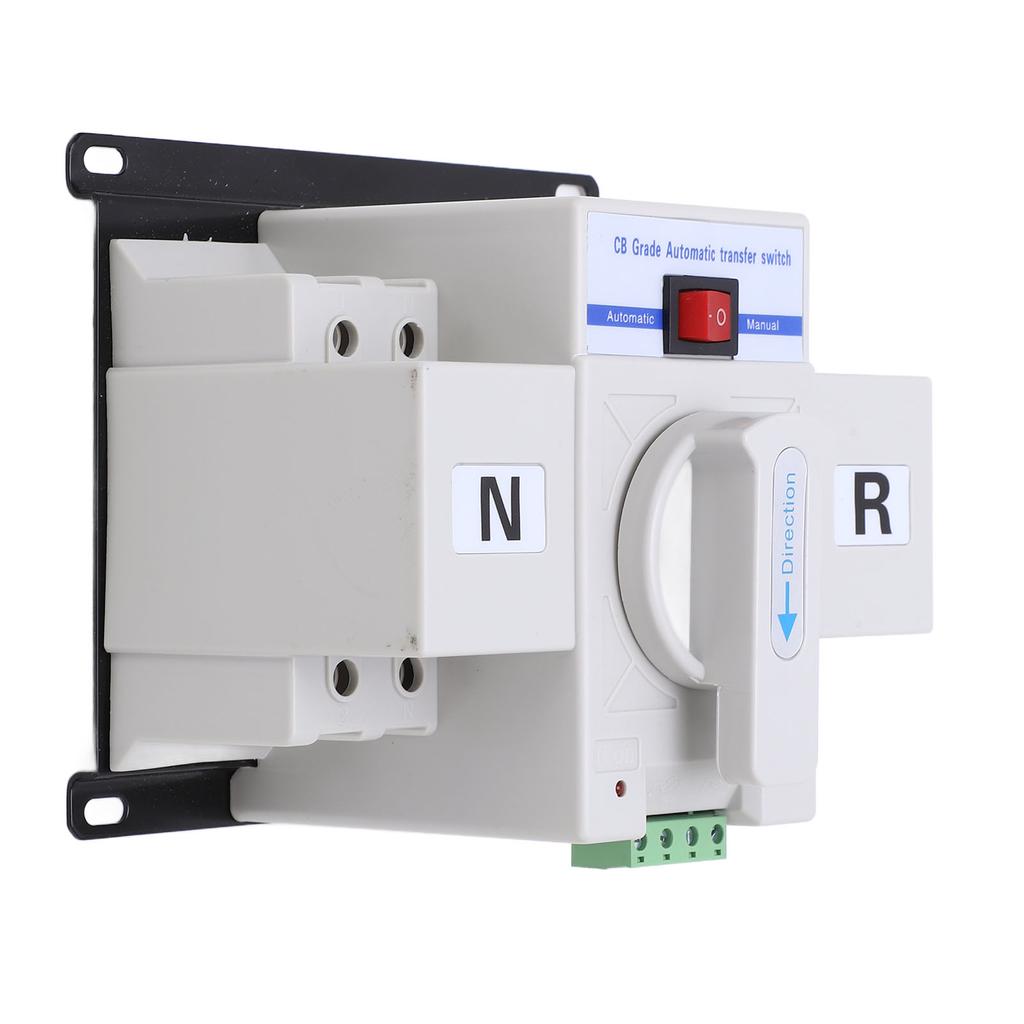

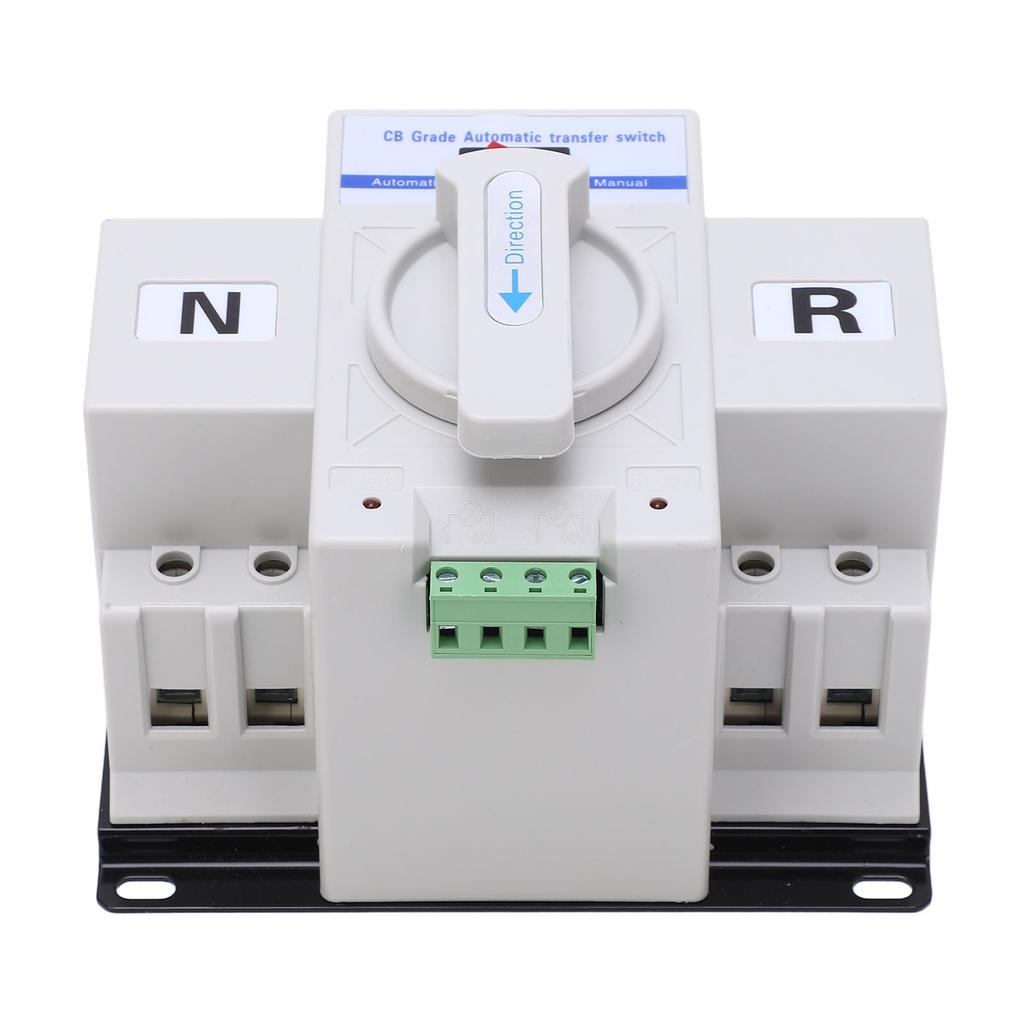

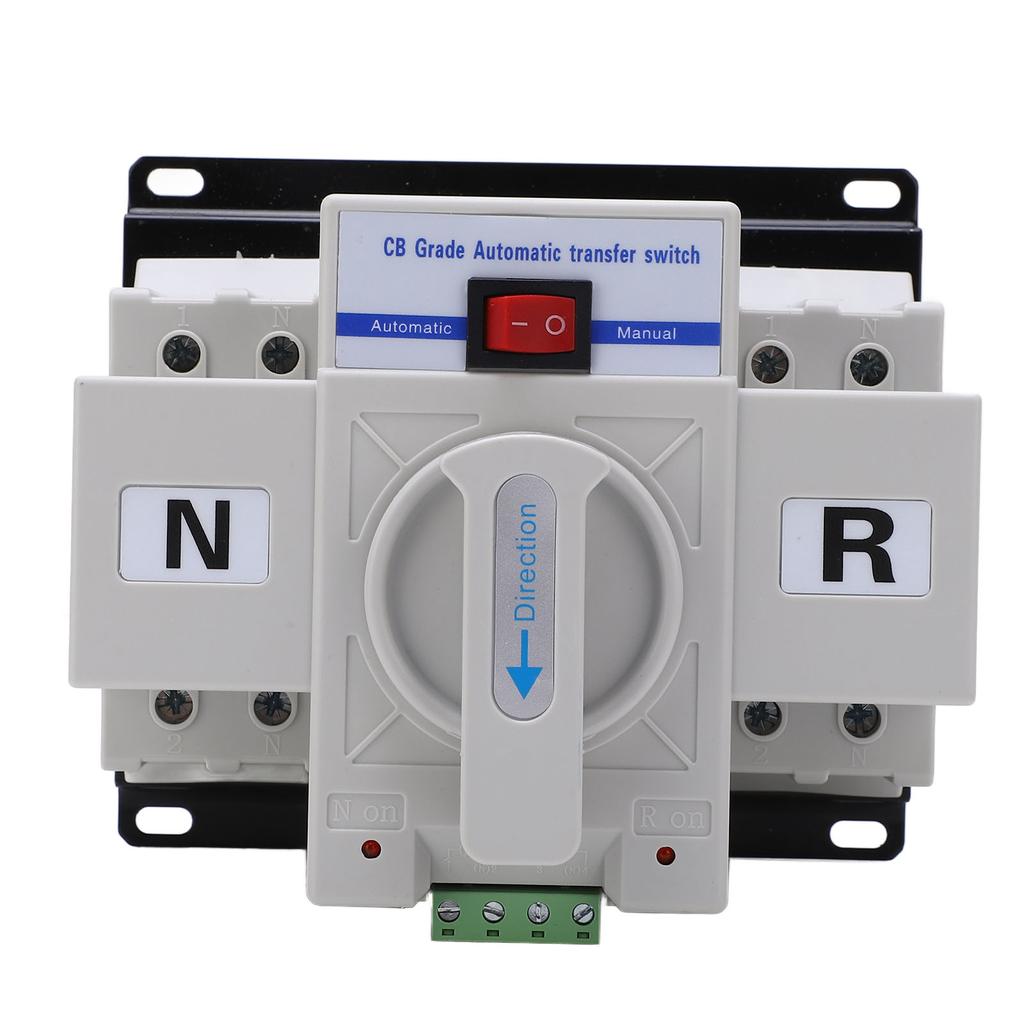

1. Вступление: Двойной автоматический ввод резерва состоит из двух миниатюрных автоматических выключателей и аксессуаров (вспомогательный контакт, сигнальный контакт), механический привод блокировки, контроллер и другие компоненты.
2. Легко использовать: Этот автоматический переключатель имеет небольшой объем, простую конструкцию, удобное управление и длительный срок службы.
3. Стабильная работа: Переключатель переключения приводится в действие одним двигателем, который стабилен, бесшумен и оказывает незначительное влияние.
4. Отображение состояния: A.T.S оснащен пользовательскими клеммными колодками, которые могут отражать состояние автоматического выключателя (открытый или закрытый); На панели АТС имеются различные указания.
5. Мощные функции: Благодаря функциям механической блокировки и электрической блокировки его можно переключать в зависимости от надежности, и он может подавать питание вручную или автоматически. Номинальный ток общих и резервных автоматических выключателей может быть разным.
6. Широкое применение: Этот переключатель широко используется в семьях, торговых центрах, фабриках, лабораториях, фермах и других сценариях.
Технические характеристики:
Тип объекта: Двойной автоматический переключатель мощности
Режим: SGQ1 63 2P
Материал: ABS, алюминиевый сплав
Номинальный ток: 63А
Номинальное напряжение: 230 В переменного тока
Частота: 50Гц
Количество полюсов: 2P
Номинальное импульсное выдерживаемое напряжение: 4 (К.В.)
Напряжение изоляции: 4000 (В)
Принцип работы:
Сигналы питания контроллера двойного питания и приводного механизма этой серии зависят от фазы A и провода N входящего порта общего коммутатора или резервного переключателя. При автоматическом режиме двустороннего питания, когда напряжения общих выключателей входящей фазы цепей A и N в норме (ac190 240v), общие переключатели предпочтительно замкнуты независимо от того, являются ли напряжения общего источника питания B.C и резервных переключателей a.b.c и N нормальными. В то же время горит индикатор питания и общий светодиод выключения. Когда входящий публичный переключатель A фазы и линия N не имеют напряжения, а входящий резервный переключатель A фазы и линия N находятся в норме, независимо от того, является ли напряжение нормального переключателя B и резервного переключателя C нормальным или нет, двусторонний источник питания переключается в режим ожидания. Индикатор питания и индикатор закрытия режима ожидания горят. Ручная функция, независимо от того, есть ли напряжение у обычного источника питания и резервного источника питания, может управляться вручную. Во время ручного управления ручная автоматическая кнопка должна быть помещена в положение ручного управления. Ручка поворачивается по часовой стрелке к клемме, выключатель воздуха в режиме ожидания R разомкнут, а выключатель воздуха N закрыт. Когда нажимная рукоятка поворачивается против часовой стрелки до упора, резервный автоматический выключатель питания R замыкается, а основной автоматический выключатель питания N размыкается.
Список пакетов:
1 x Автоматический переключатель с двумя источниками питания1 x Руководство
