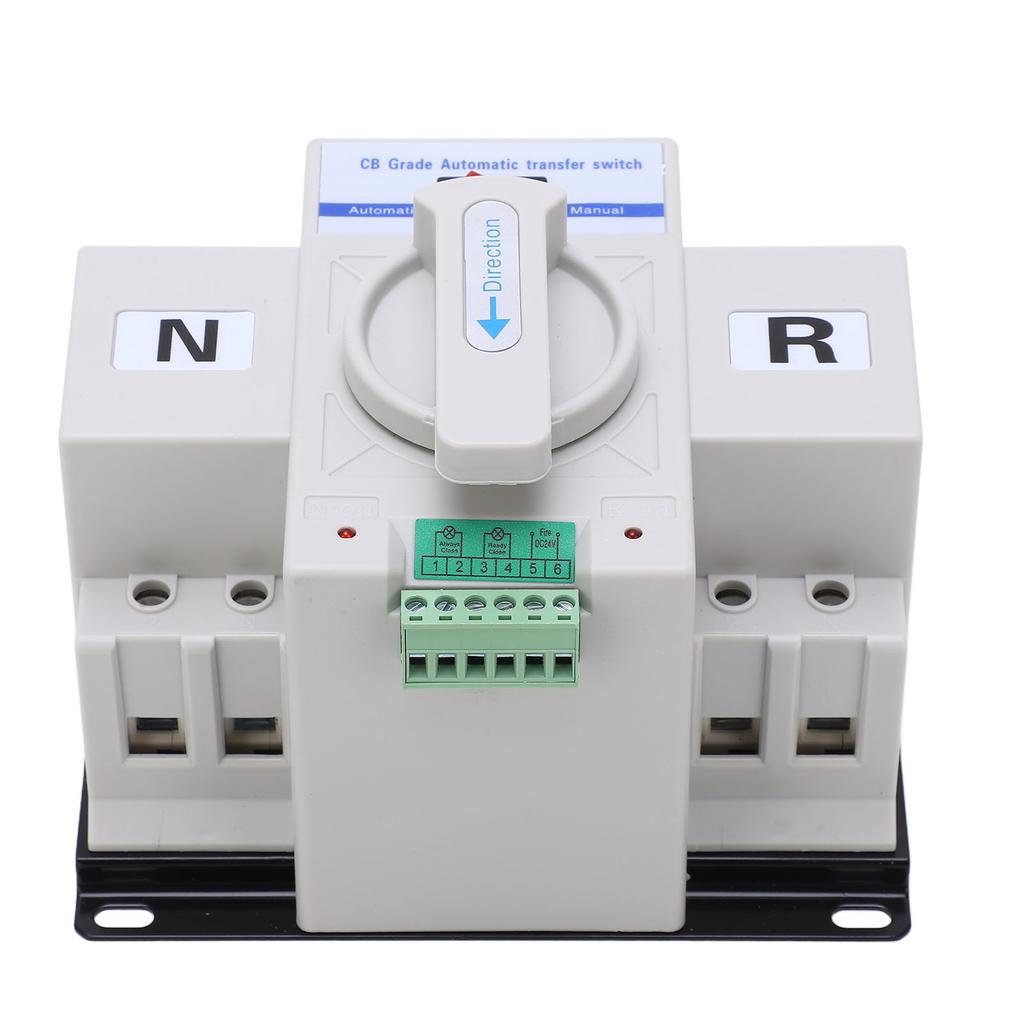

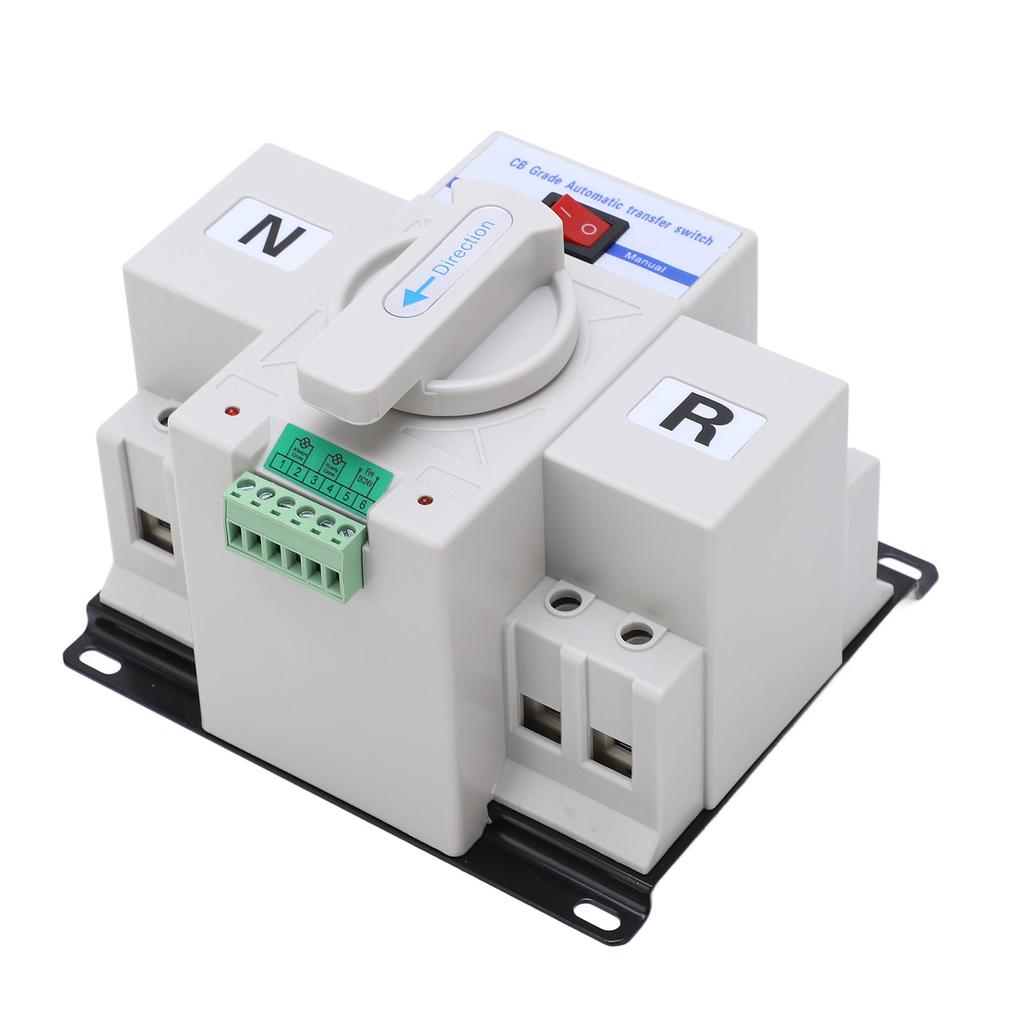

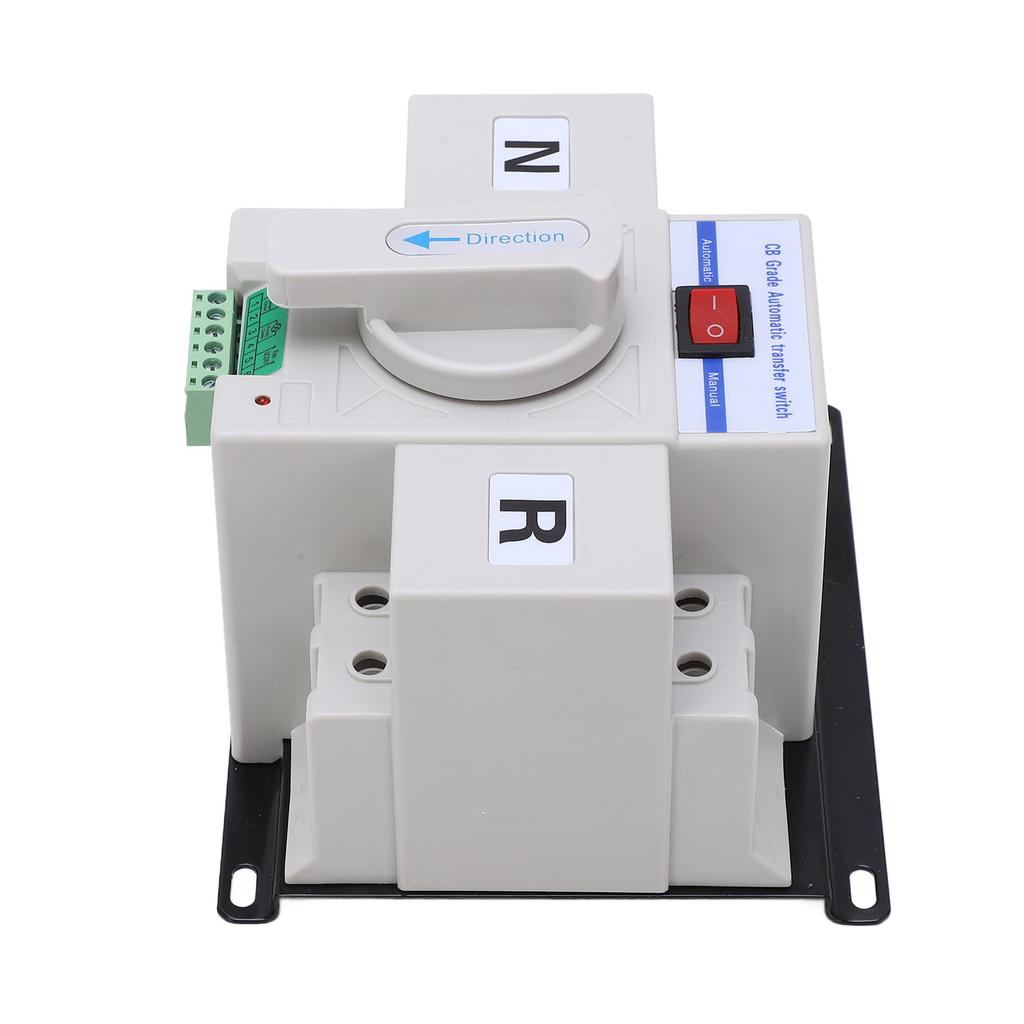

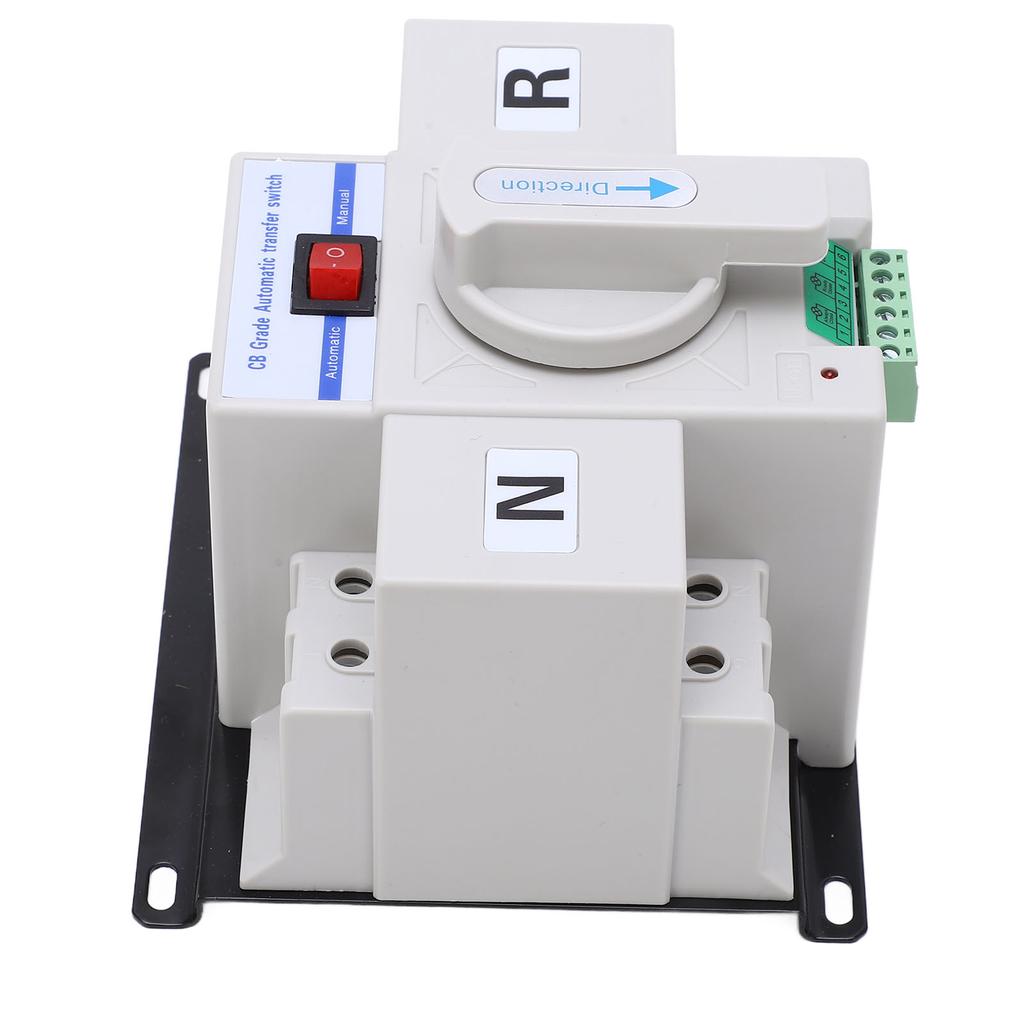

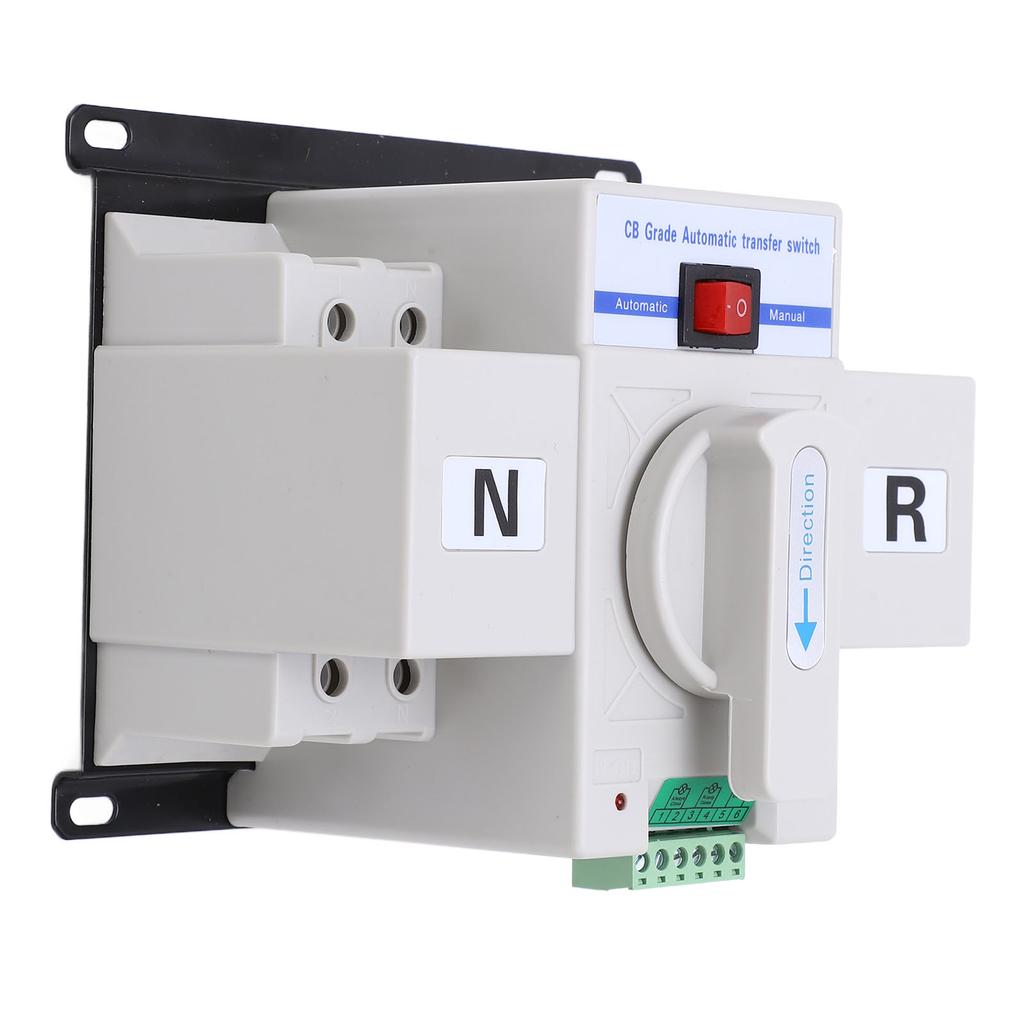

Характерная черта:
1. СТРУКТУРА КОММУТАТОРА: Безобрывной переключатель состоит из 2 миниатюрных автоматических выключателей, вспомогательного контакта, сигнального контакта, механического привода блокировки, контроллера и других компонентов.
2. ОДНОМОТОРНЫЙ ПРИВОД: Автоматический ввод резерва с двойной мощностью имеет простую конструкцию, которая приводится в движение одним двигателем, не имеет шума, небольшого удара, стабильна и надежна.
3. ФУНКЦИЯ БЛОКИРОВКИ: С функцией механической и электрической блокировки он может подавать питание вручную или автоматически, номинальный ток общих и резервных автоматических выключателей может быть разным.
4. ИНДИКАЦИЯ СОСТОЯНИЯ: Оснащен пользовательскими клеммными колодками, может отражать состояние автоматического выключателя (открытый или закрытый). На панели есть различные индикации, что удобно и интуитивно понятно.
5. ШИРОКОЕ ПРИМЕНЕНИЕ: Благодаря тонкой технологии переключатель имеет хорошую изоляцию, меньше помех и стабильную работу, широко используется в семье, торговом центре, фабрике, лаборатории, ферме и т. Д.

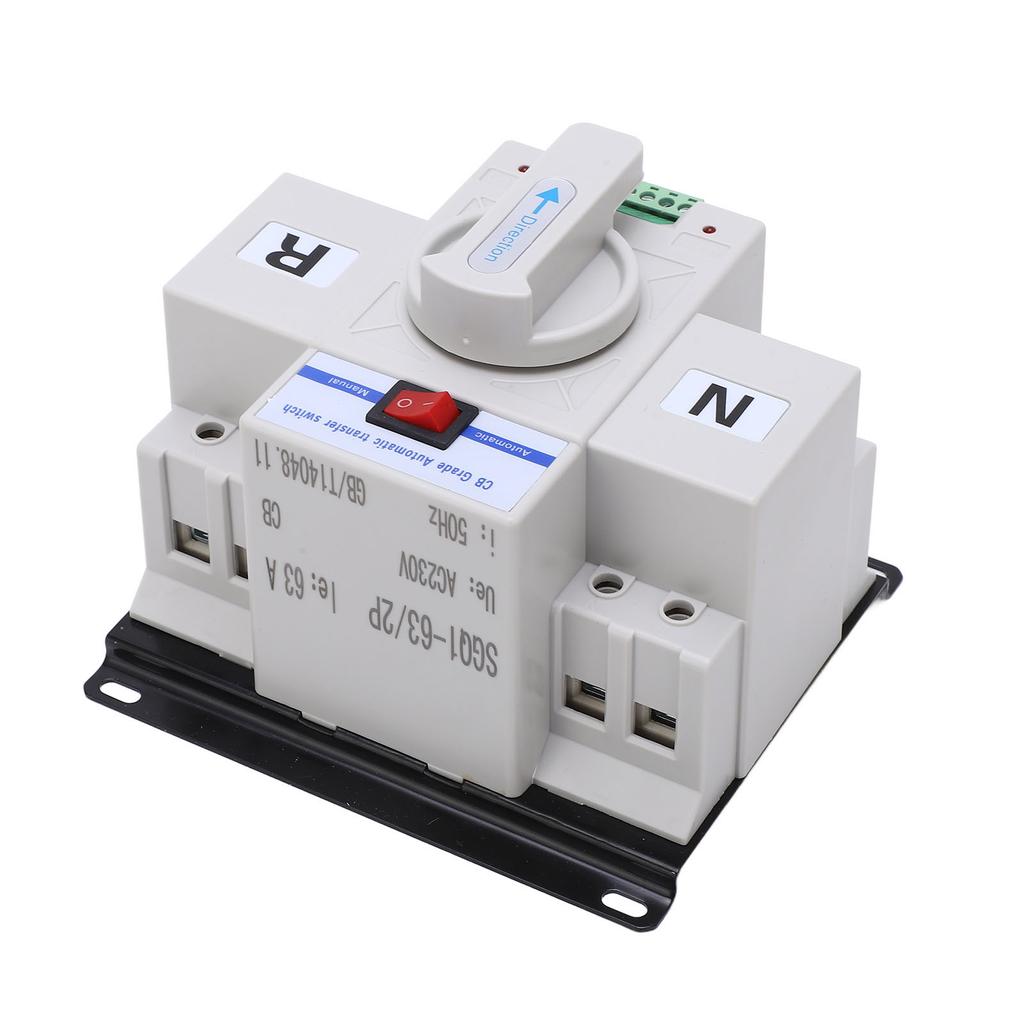

Технические характеристики:
Тип объекта: АВР
модель: SGQ163 2P
Номинальный ток: 63А
Номинальное напряжение: 230 В переменного тока
Частота: 50Гц
Экстремальная скорость: 2P
Номинальное импульсное выдерживаемое напряжение: 4КВ
Напряжение изоляции: 4000В
Принцип работы:
Сигналы питания контроллера двойного питания и приводного механизма этой серии зависят от фазы A и N входящего порта общего переключателя или резервного переключателя.. В автоматическом режиме двухстороннего электропитания, когда напряжения общих выключателей входящих фазных цепей A и N находятся в норме (AC190240В), общие переключатели предпочтительно замкнуты независимо от того, являются ли напряжения общего источника питания B.C и резервных переключателей a.b.c и N нормальными. В то же время горит индикатор питания и общий светодиод выключения. Когда на входной фазе общего выключателя A и линии N нет напряжения, а на входной фазе резервного выключателя A и линии N напряжения в норме, независимо от того, нормальное ли напряжение на обычном выключателе B и резервном выключателе C, двухсторонний источник питания переключается в режим ожидания.. Индикатор питания и индикатор закрытия режима ожидания горят. Ручная функция, независимо от того, есть ли напряжение у обычного источника питания и резервного источника питания, может управляться вручную. Во время ручного управления ручная автоматическая кнопка должна быть помещена в положение ручного управления. Ручка поворачивается по часовой стрелке к клемме, выключатель воздуха в режиме ожидания R разомкнут, а выключатель воздуха N закрыт. Когда нажимная рукоятка поворачивается против часовой стрелки к клемме, резервный выключатель питания R замыкается, а выключатель воздуха N разомкнут.
.
Список пакетов:
1 x переключатель передачи, 1 x руководство пользователя
