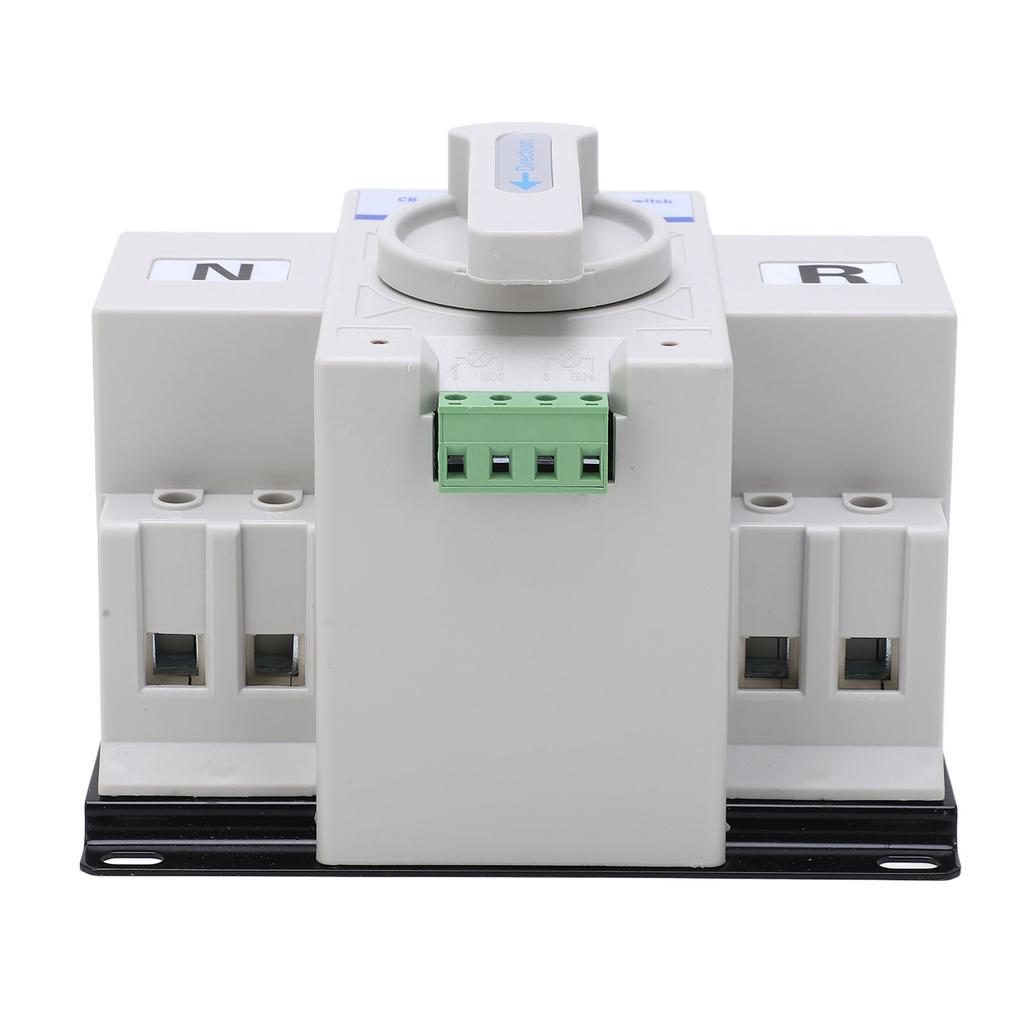

Двухпозиционный автоматический выключатель состоит из двухсекционного миниатюрного автоматического выключателя и принадлежностей. (вспомогательные контакты, контакты сигнализации), Механическая блокировка трансмиссии, контроллера и других компонентов. Спецификация 63A состоит из миниатюрных автоматических выключателей, которые особенно подходят для освещения и оборудования управления небольшими двигателями.
Переключатель имеет небольшие размеры, простую конструкцию, удобен в эксплуатации и имеет длительный срок службы.. Переключатель передач приводится в действие одним двигателем, который отличается стабильностью, бесшумностью и низким уровнем воздействия.
Он имеет функции механической и электрической блокировки, может переключаться в зависимости от надежности, может питаться вручную или автоматически, а номинальный ток универсальных и резервных выключателей может быть разным.
АВР оснащен пользовательскими клеммными колодками, которые могут отображать состояние автоматического выключателя. (открытый или закрытый); на панели ats есть различные инструкции
Изысканное мастерство, изоляция и защита от помех, стабильная работа, безопасность в использовании, широко используется в домах, торговых центрах, на фабриках, в лабораториях, на фермах и в других случаях.

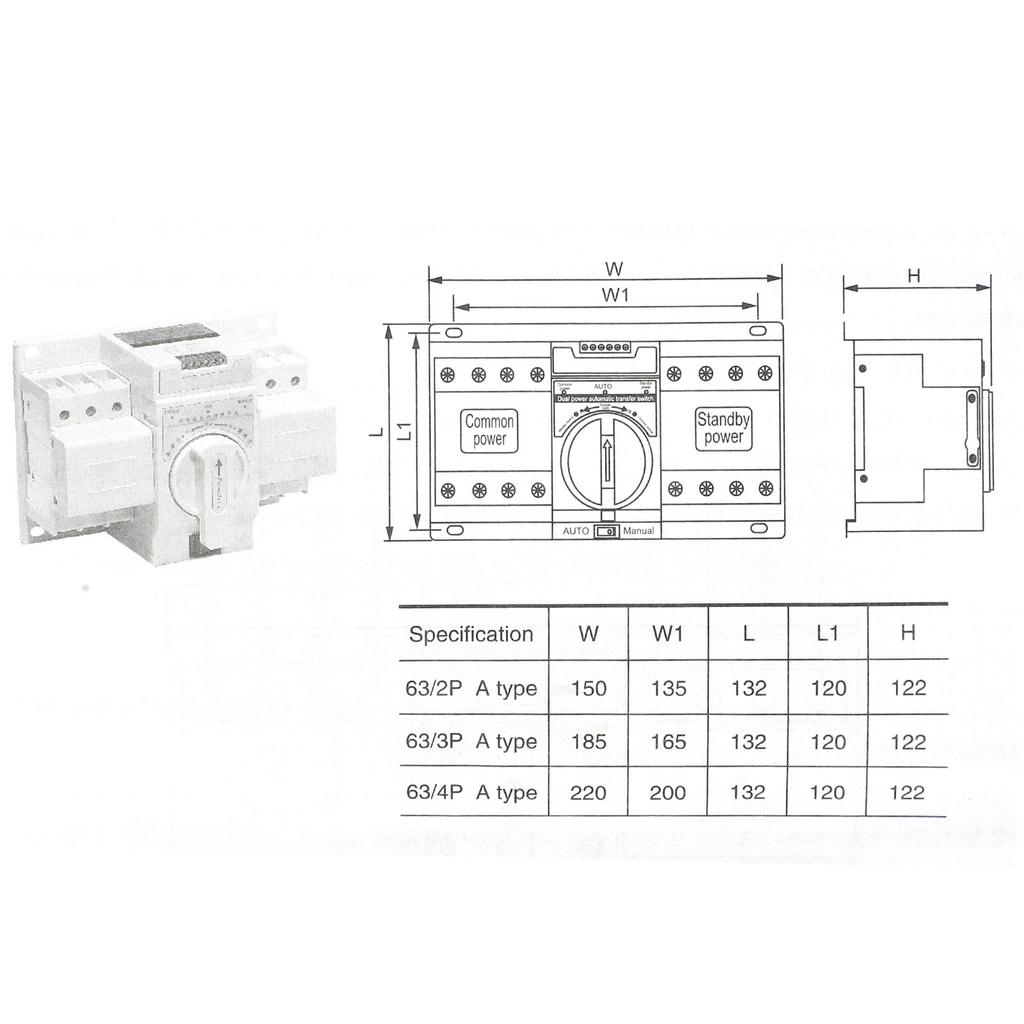

Параметры продукта
Наименование товара: Автоматический переключатель двойного питания
модель: СГК1-63/2П
Номинальный ток: 63А
Номинальное напряжение: 230 В переменного тока
Частота: 50Гц
Максимальная скорость: 2P
Номинальное ударопрочный напряжение: 4 (К.В.)
Напряжение изоляции: 4000 (В)
Принцип работы:
Сигнал питания этой серии двухканальных контроллеров питания и приводных механизмов зависит от фазы A и линии N входного порта обычного переключателя или резервного переключателя. В автоматическом состоянии двухканального источника питания, когда общее коммутационное напряжение входящих каналов A и N является нормальным (переменный ток 190~240 В), независимо от общего источника питания BC и резервного выключателя Ab, независимо от того, нормальные ли напряжения c и N, общие выключатели будут замкнуты первыми. В то же время загораются индикатор питания и индикатор отключения общего пользования. Когда на входном общем выключателе A фаза и линия N нет напряжения, а на входном резервном выключателе A фаза и линия N напряжение в норме, независимо от того, нормальное ли напряжение на обычном выключателе B и резервном выключателе C, двухканальный источник питания переключается в режим ожидания. Индикатор питания и индикатор отключения резервного режима горят. Ручная функция, независимо от того, есть ли напряжение на обычном и резервном источниках питания, можно использовать ручное управление. При ручном управлении кнопка ручного/автоматического режима должна быть установлена в положение ручного управления. Нажимная ручка поворачивается по часовой стрелке к клемме, резервный источник питания включается R, а общий источник питания включается N. Когда нажимная ручка поворачивается против часовой стрелки к клемме, резервный воздушный выключатель питания R замыкается, а общий воздушный выключатель питания N включается.
Инструкция по эксплуатации
Товарная накладная
Двойной переключатель мощности*1, ручной*1
