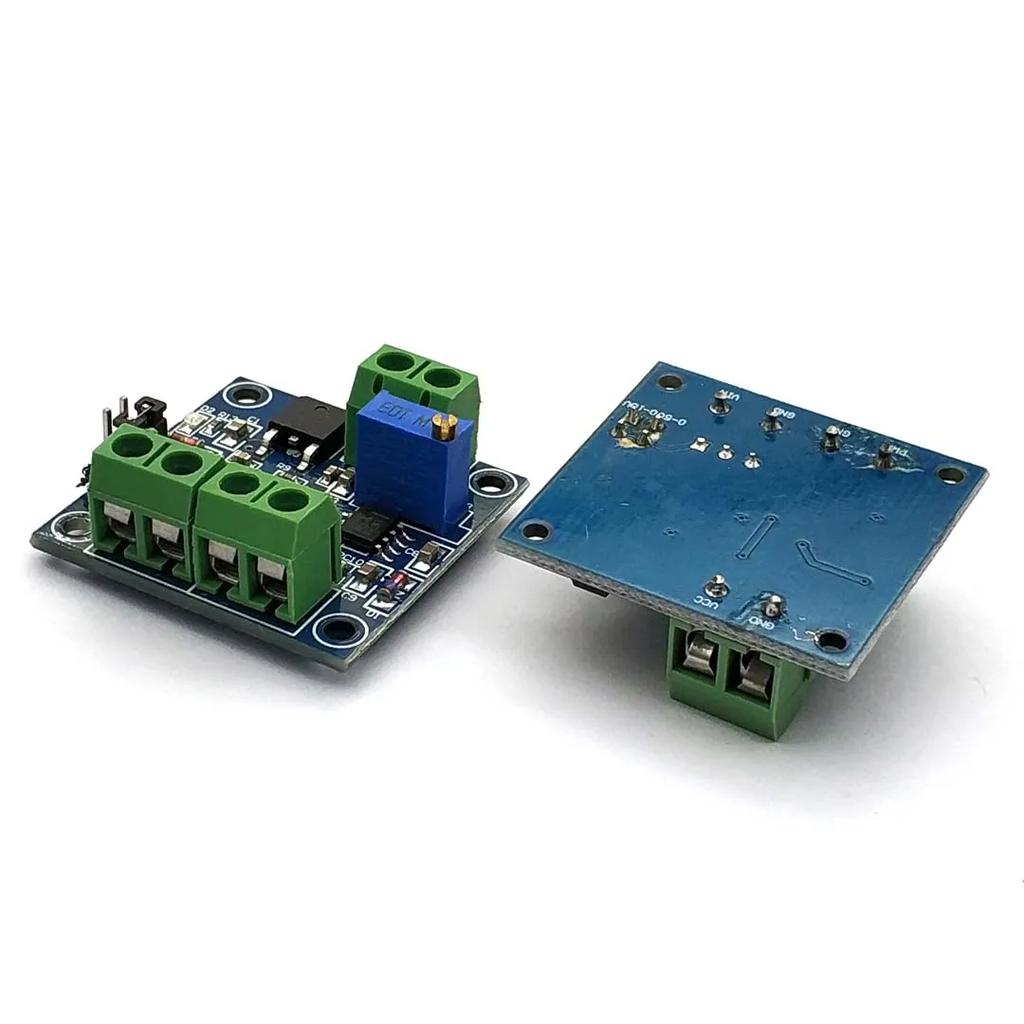

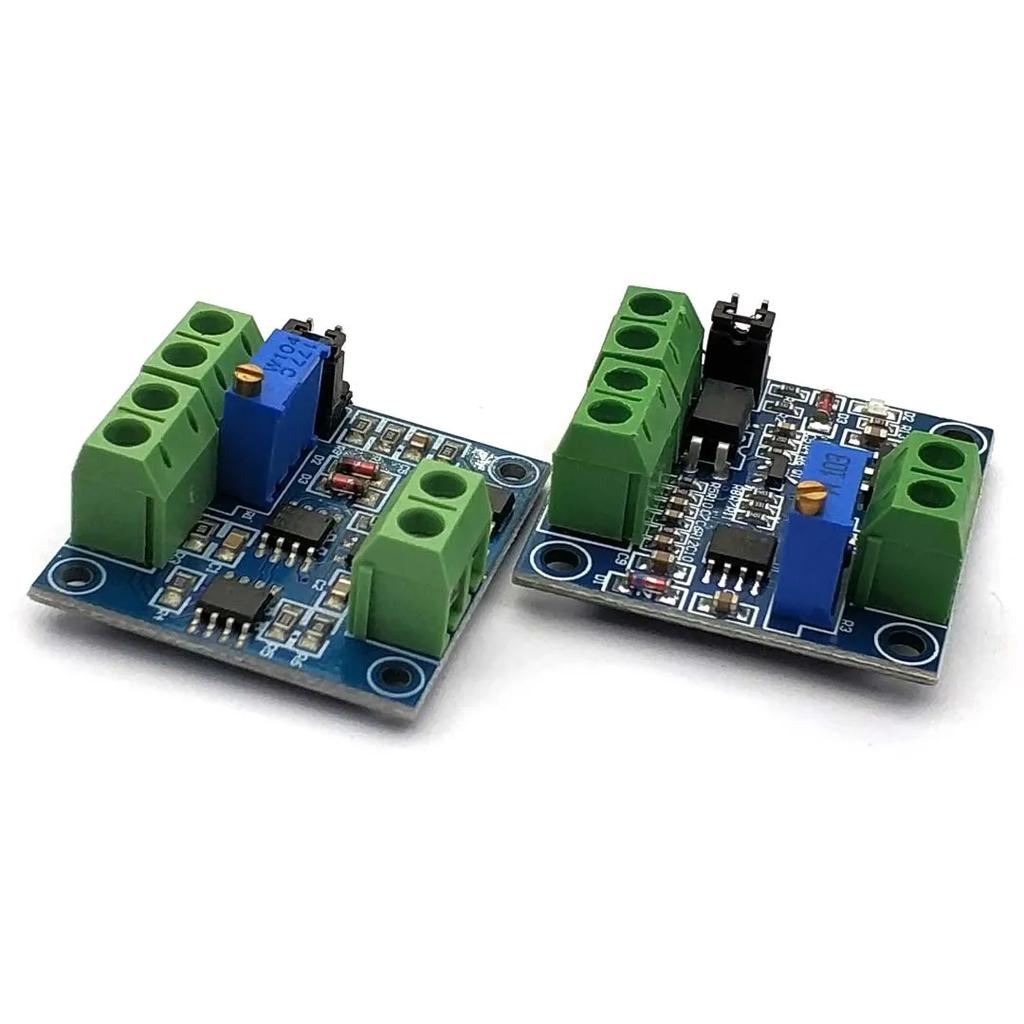

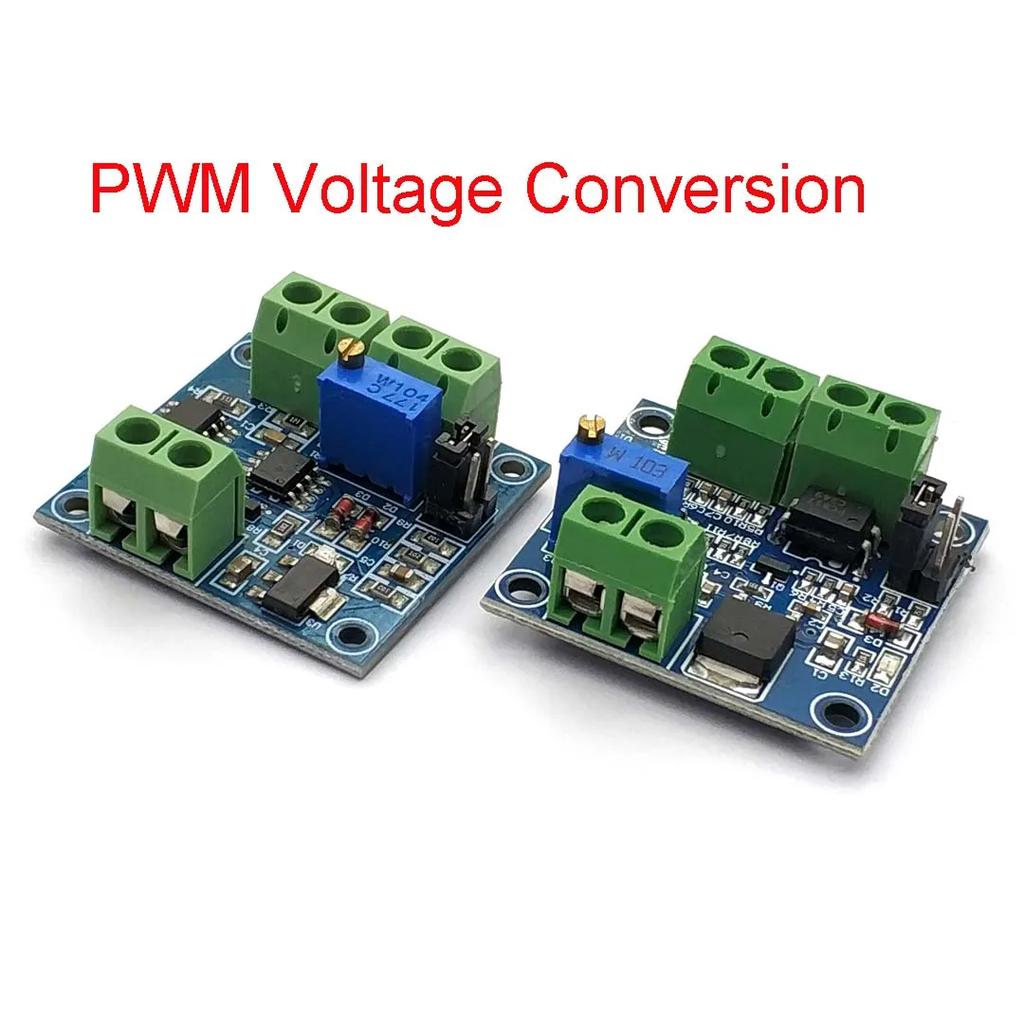

Этот модуль представляет собой модуль, способный преобразовывать напряжение и ШИМ. Цифровой сигнал ШИМ преобразуется в аналоговый сигнал от 0 до 1 ОВ. Выходное напряжение регулируется рабочим циклом всего ШИМ. V-PWM может преобразовывать напряжение 0-5V-10V в выход 0%-100% PWM и регулировать рабочий цикл ШИМ, регулируя напряжение.
Параметр продукта:

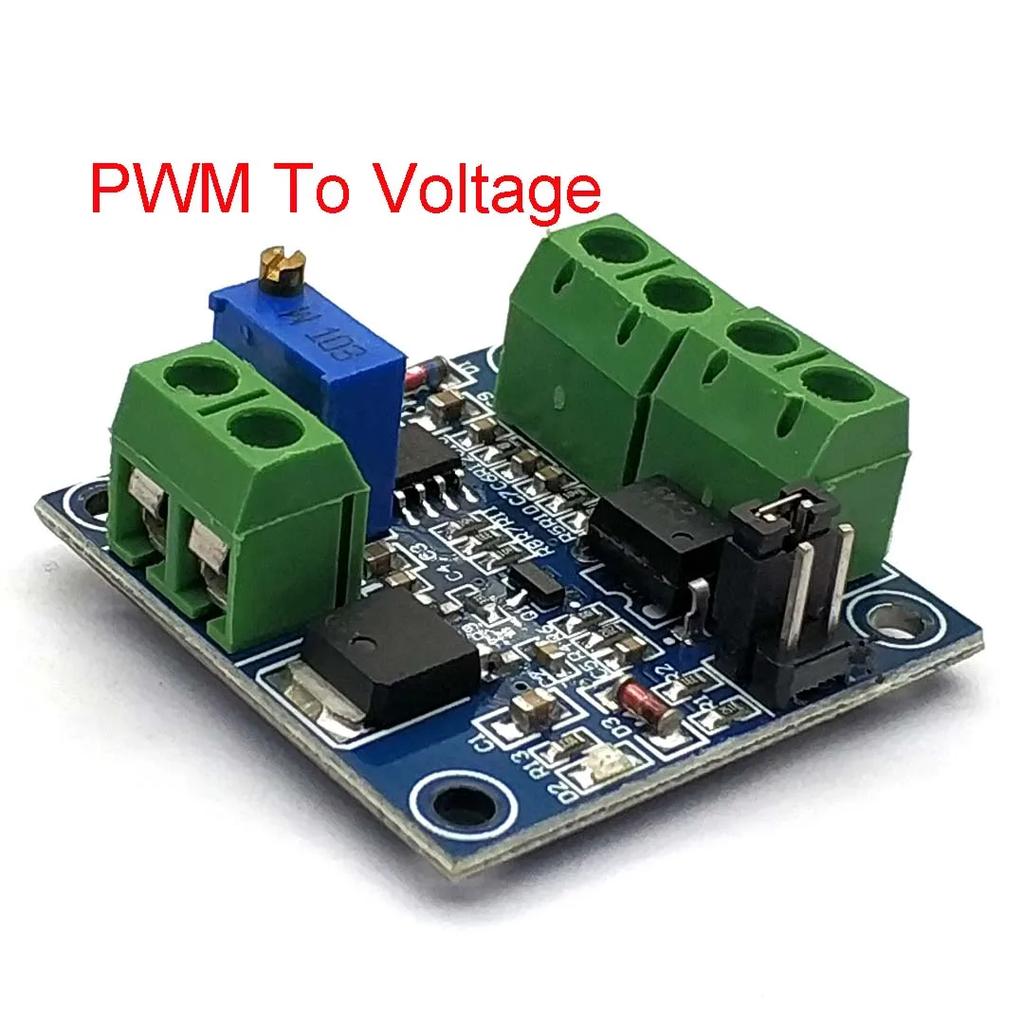

ШИМ к напряжению:
Рабочее напряжение модуля: DC 12В-30В: (потребляемая мощность: более 100 МА)
Диапазон частот приема ШИМ-сигналов: 1КГЦ-3КГЦ:
PWM сигнал входной диапазон уровня:
Пиковый уровень от 4,5 В до 10 В, контакт перемычки вставлен при 5 В. Этот тип сигнала уровня в основном предназначен для обычной промышленной карты управления (например, плата MACH3) и интерфейс процессора 5В;
Пиковый уровень от 12 до 24 В, перемычка вставлена при 24 В. Этот тип уровневого сигнала в основном предназначен для обычного интерфейса ПЛК.
Диапазон преобразования: 0%-1 00%ШИМ преобразование в напряжение 0-10В
Толерантность: 5%.
Напряжение на ШИМ:
Рабочее напряжение модуля: DC 5V-12V
Выходная частота ШИМ: около 50 кГц
Амплитуда ШИМ: 5V
Диапазон преобразования: 0-5В/0-10В
Преобразование напряжения: 0%-100%6PWM
Толерантность: 1%-3%

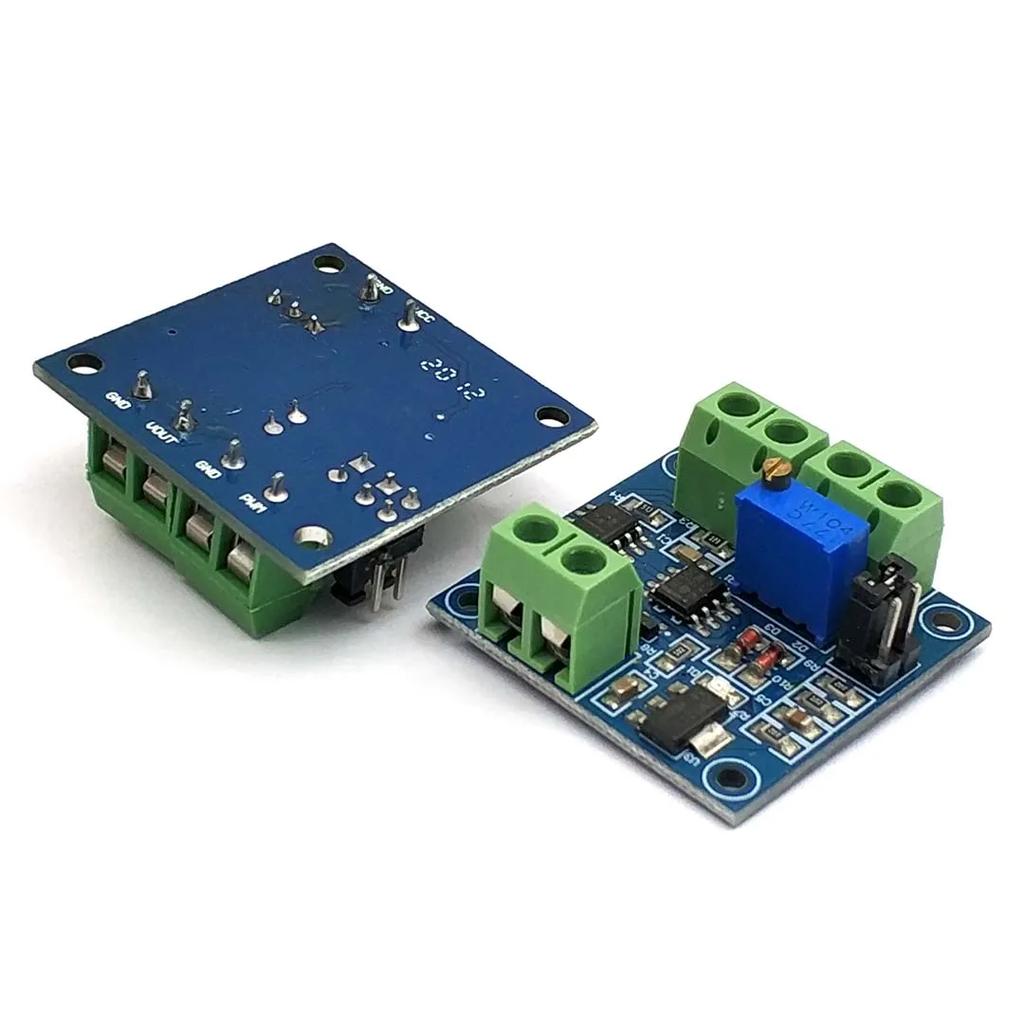

Описание булавки:
ШИМ к напряжению:
VCC: Рабочий блок питания 12В-30В.
GND: рабочая мощность заземления.
PWM: Введите положительную клемму ШИМ-сигнала.
GND: Терминал отрицательного входного сигнала.
ВУТ: выходное напряжение 0-10В
GND: выходное напряжение заземления.
Напряжение на ШИМ:
VCC: Рабочее напряжение питания 5В-12В.
GND: рабочая силовая земля
VIN: входное напряжение 0-10 В
GND: Терминал отрицательного входного сигнала.
GND: Выход ШИМ земля.
PWM: выход ШИМ
ШИМ в Напряжение:
После включения питания, при отсутствии входного сигнала, выход равен 0 В, и выход появляется только при наличии входного сигнала.. При первом включении лучше всего выполнить калибровку и отладку.: найти сигнал с 50% коэффициентом заполнения, подключенный к PWM, GND, амплитуда соответствует относительному перемычке. Частота находится в диапазоне 1 КГц - 3 КГц. Используйте мультиметр для измерения двух портов VOUT и GND. В настоящее время на измерителе отображается около 5 В. Отрегулируйте потенциометр на плате так, чтобы на мультиметре отображалось 5,00 В.. Это калибрует ваш импульсный сигнал в соответствии с этим модулем. При изменении частоты соответствующее соотношение может сместиться и потребовать повторной калибровки.
Выходное напряжение можно регулировать, изменяя коэффициент заполнения.
Точность можно контролировать, регулируя потенциометр.
Напряжение на ШИМ:
Подключите рабочее напряжение к VCC и GND. Не подключайте их в обратном порядке, чтобы избежать повреждения платы и устройств. Подключите регулируемое напряжение к клемме VIN. Диапазон напряжения делится на два типа: 0-5 В и 0-10 В в зависимости от выбранного режима. ШИМ-выход - это ШИМ. Рабочий цикл можно регулировать, изменяя напряжение. Точность можно контролировать, регулируя потенциометр.
В пакет включено
1 шт. Модуль преобразования напряжения ШИМЭтот модуль представляет собой модуль, способный преобразовывать напряжение и ШИМ. Цифровой сигнал ШИМ преобразуется в аналоговый сигнал от 0 до 1 ОВ. Выходное напряжение регулируется рабочим циклом всего ШИМ. V-PWM может преобразовывать напряжение 0-5V-10V в выход 0%-100% PWM и регулировать рабочий цикл ШИМ, регулируя напряжение.
Параметр продукта:
ШИМ к напряжению:
Рабочее напряжение модуля: DC 12В-30В: (потребляемая мощность: более 100 МА)
Диапазон частот приема ШИМ-сигналов: 1КГЦ-3КГЦ:
PWM сигнал входной диапазон уровня:
Пиковый уровень от 4,5 В до 10 В, контакт перемычки вставлен при 5 В. Этот тип сигнала уровня в основном предназначен для обычной промышленной карты управления (например, плата MACH3) и интерфейс процессора 5В;
Пиковый уровень от 12 до 24 В, перемычка вставлена при 24 В. Этот тип уровневого сигнала в основном предназначен для обычного интерфейса ПЛК.
Диапазон преобразования: 0%-1 00%ШИМ преобразование в напряжение 0-10В
Толерантность: 5%.
Напряжение на ШИМ:
Рабочее напряжение модуля: DC 5V-12V
Выходная частота ШИМ: около 50 кГц
Амплитуда ШИМ: 5V
Диапазон преобразования: 0-5В/0-10В
Преобразование напряжения: 0%-100%6PWM
Толерантность: 1%-3%
Описание булавки:
ШИМ к напряжению:
VCC: Рабочий блок питания 12В-30В.
GND: рабочая мощность заземления.
PWM: Введите положительную клемму ШИМ-сигнала.
GND: Терминал отрицательного входного сигнала.
ВУТ: выходное напряжение 0-10В
GND: выходное напряжение заземления.
Напряжение на ШИМ:
VCC: Рабочее напряжение питания 5В-12В.
GND: рабочая силовая земля
VIN: входное напряжение 0-10 В
GND: Терминал отрицательного входного сигнала.
GND: Выход ШИМ земля.
PWM: выход ШИМ
ШИМ в Напряжение:
После включения питания, при отсутствии входного сигнала, выход равен 0 В, и выход появляется только при наличии входного сигнала.. При первом включении лучше всего выполнить калибровку и отладку.: найти сигнал с 50% коэффициентом заполнения, подключенный к PWM, GND, амплитуда соответствует относительному перемычке. Частота находится в диапазоне 1 КГц - 3 КГц. Используйте мультиметр для измерения двух портов VOUT и GND. В настоящее время на измерителе отображается около 5 В. Отрегулируйте потенциометр на плате так, чтобы на мультиметре отображалось 5,00 В.. Это калибрует ваш импульсный сигнал в соответствии с этим модулем. При изменении частоты соответствующее соотношение может сместиться и потребовать повторной калибровки.
Выходное напряжение можно регулировать, изменяя коэффициент заполнения.
Точность можно контролировать, регулируя потенциометр.
Напряжение на ШИМ:
Подключите рабочее напряжение к VCC и GND. Не подключайте их в обратном порядке, чтобы избежать повреждения платы и устройств. Подключите регулируемое напряжение к клемме VIN. Диапазон напряжения делится на два типа: 0-5 В и 0-10 В в зависимости от выбранного режима. ШИМ-выход - это ШИМ. Рабочий цикл можно регулировать, изменяя напряжение. Точность можно контролировать, регулируя потенциометр.
В пакет включено
1 шт. Модуль преобразования напряжения ШИМ
