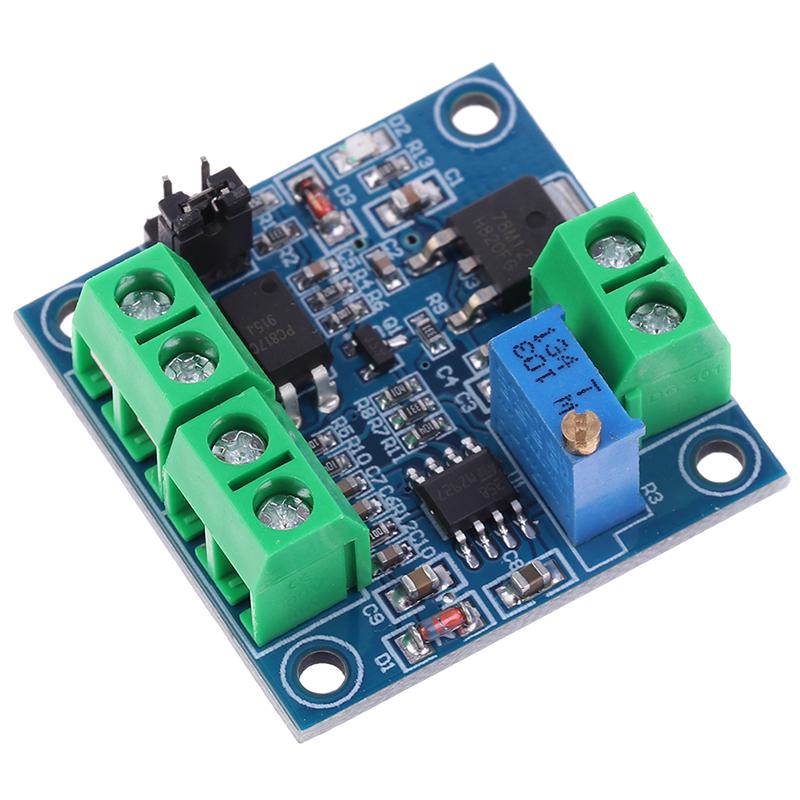

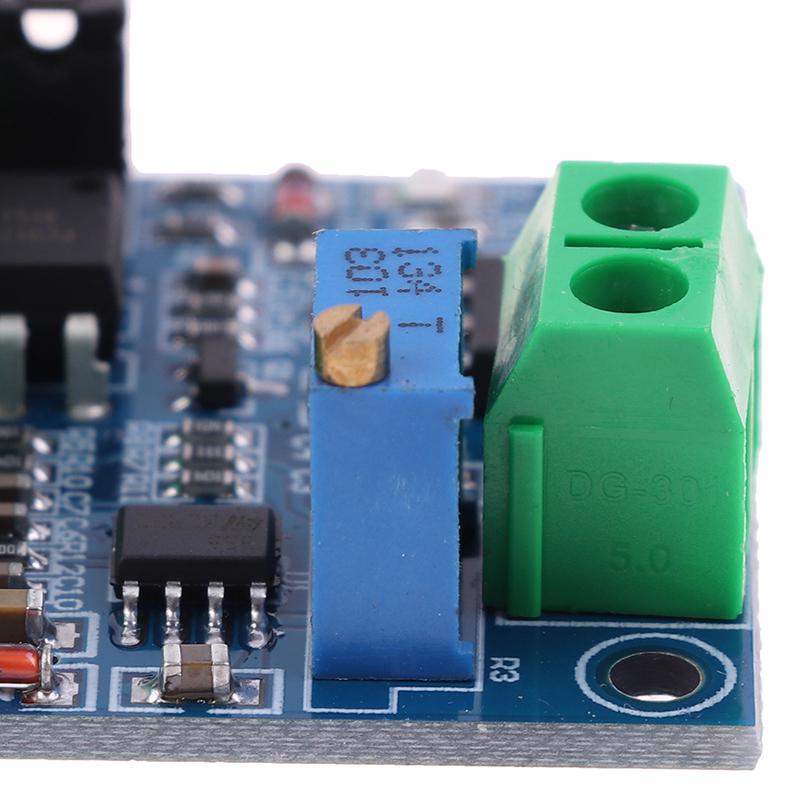

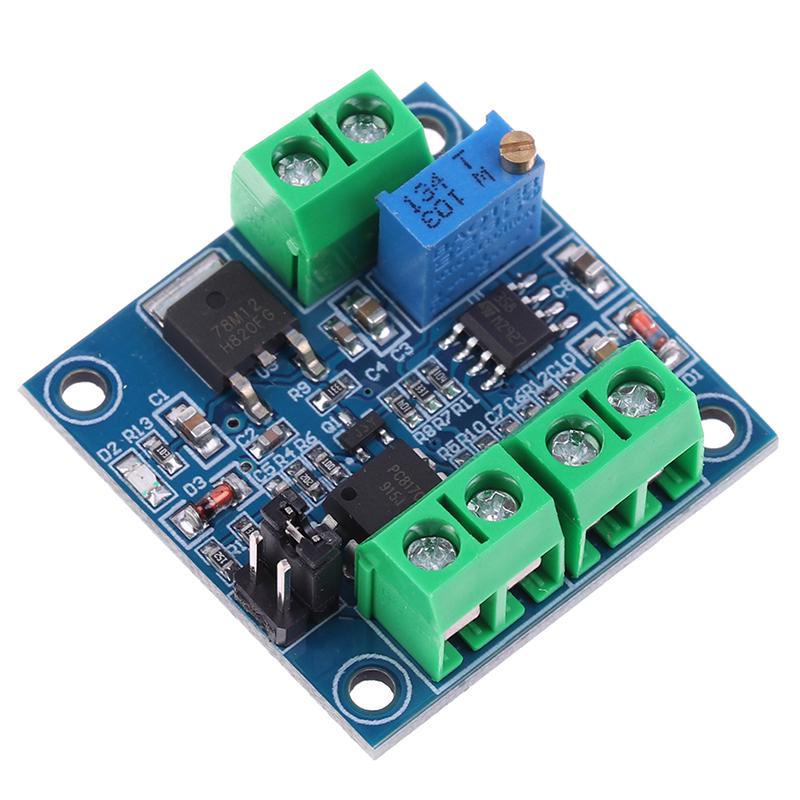

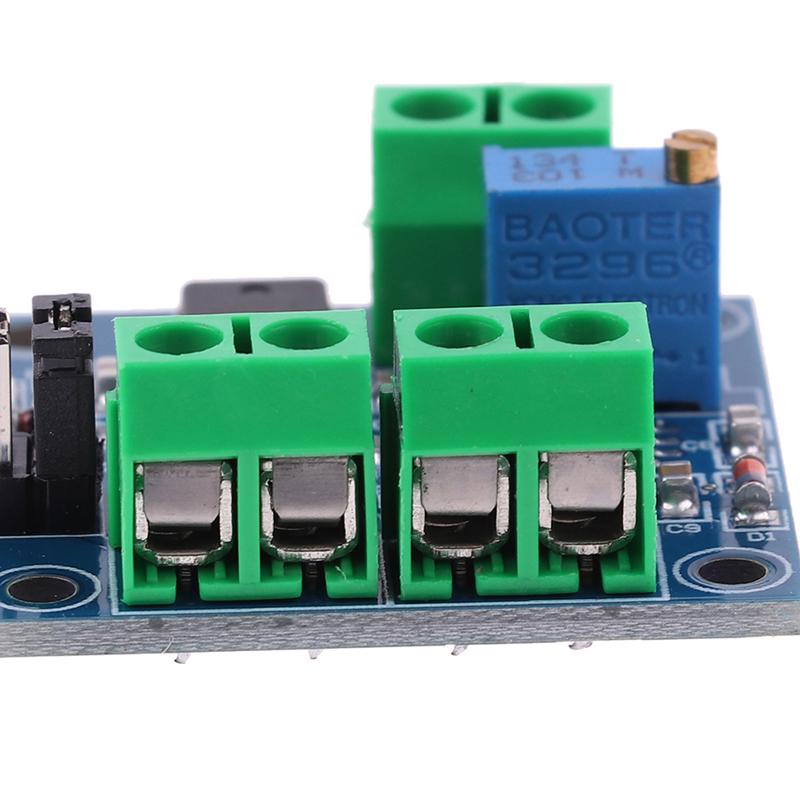

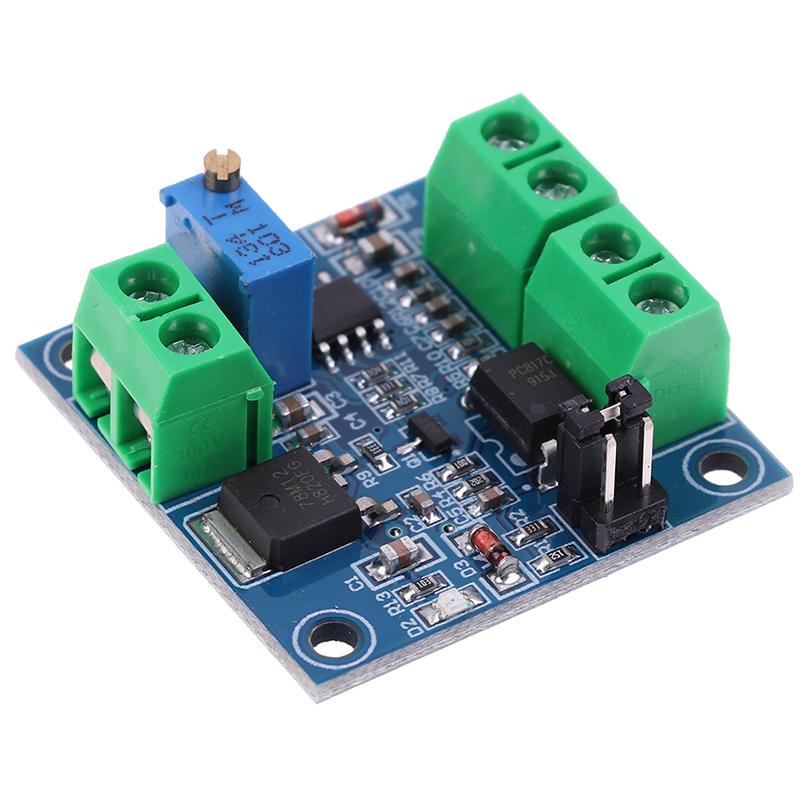

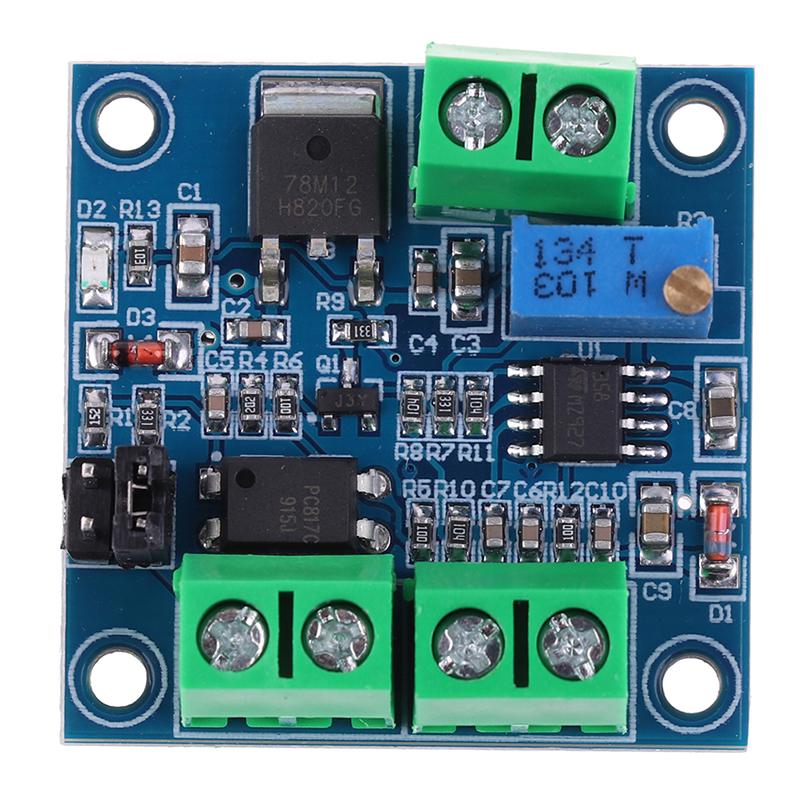

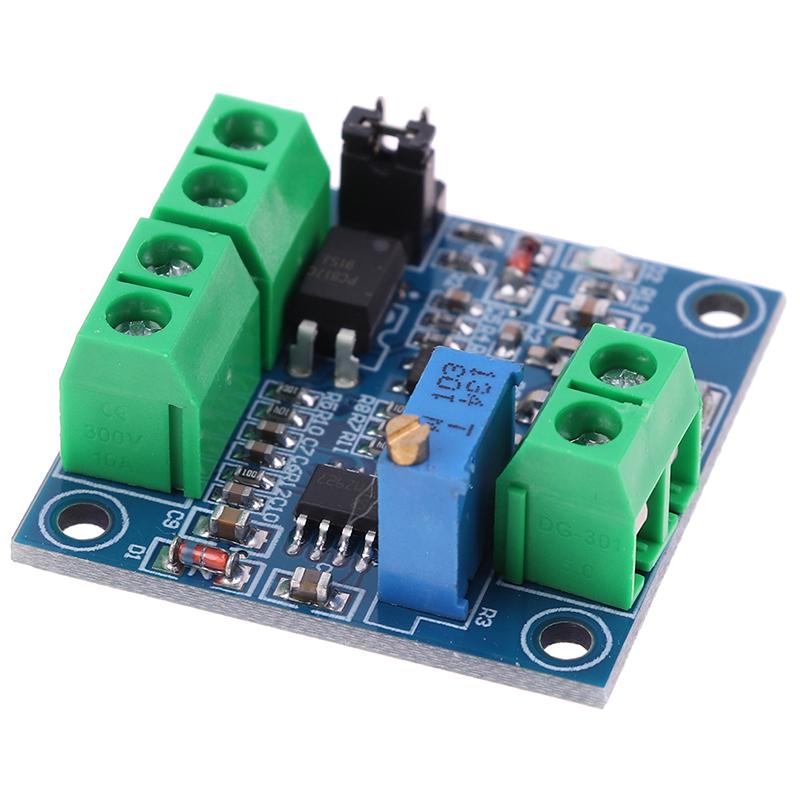

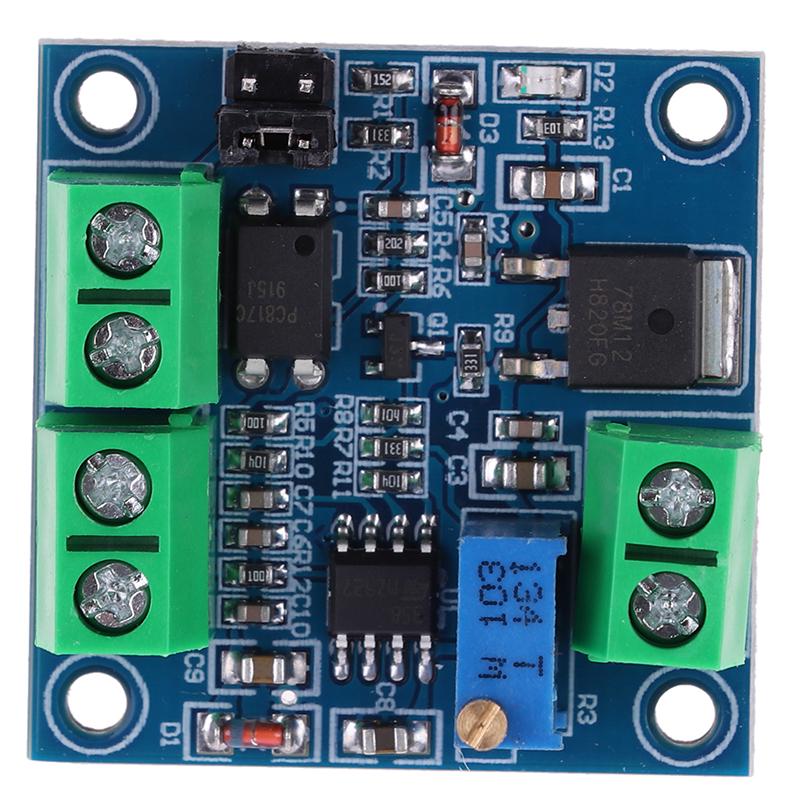

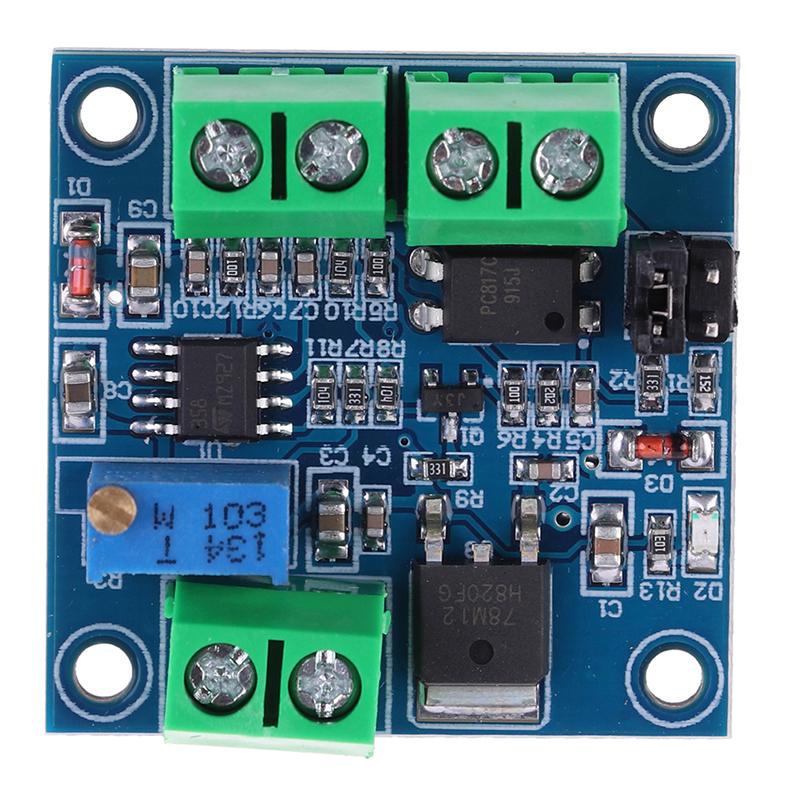

Модуль преобразователя ШИМ в напряжение 0%-100% до 0-5В/0-10В для цифрового аналогового сигнала

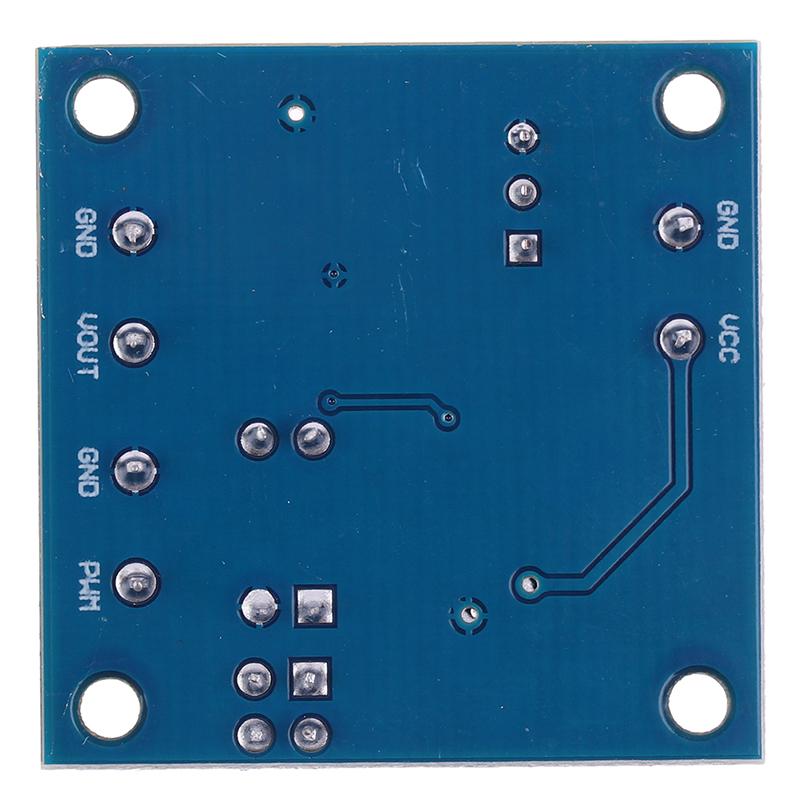

Описание: Модуль передаваемого напряжения ШИМ LC-LM358-PWM2V преобразует цифровые сигналы ШИМ в аналоговые сигналы от 0 до 10 В. Может использоваться для переключения сигнальных интерфейсов для ПЛК или плат промышленного управления. Выходное напряжение регулируется регулировкой коэффициента нагрузки ШИМ. Модули небольшие по размеру и просты в использовании в разных местах. Характеристики: Встроенная технология MCU Простота в эксплуатации, тонкая настройка потенциометра Выбор диапазона входного уровня ШИМ-сигнала путем короткого замыкания Модуль меньше, прост в переноску и использовании Параметр: Рабочее напряжение:DC 12В-30В; (больше 100 мА) Частота приемника ШИМ:1КГЦ-3КГЦ PWM сигнал входной диапазон уровня: Пиковый уровень от 4,5 В до 10 В. Короткий колпачок установить в ‘5V’. Этот уровень используется для обычного контроллера или 5V MCU Пик 12V до 24V уровня, поэтому вставляется в 24V. Короткий колпачок установить в ‘24В’. Этот уровень используется для обычного контроллера PLC Диапазон преобразования:0-100 ШИМ к 0-10В Допустимая ошибка:5 Аппаратный интерфейс: VCC:DC 12В-30В GND:Земля PWM:Положительный сигнал ШИМ-входа GND:Отрицание входного сигнала ВУТ:Выходное напряжение 0-10В GND:Выходное напряжение Земля Инструкция по эксплуатации: После включения питания, без входного сигнала, выход составляет 0 В, поэтому только вход может выйти. В первый раз, когда питание включено, лучше всего выполнить калибровку отладки:Подайте сигнал с коэффициентом заполнения 50 на PWM/GND и отрегулируйте относительную амплитуду короткой перемычкой.. Частота 1 кГц-3 кГц, измеренный VOUT и GND с мультиметром, и он будет отображать 5V. Отрегулируйте потенциометр, чтобы убедиться, что дисплей 5.00V на мультиметре. Это откалибрует ваш импульсный сигнал для этого модуля. При изменении частоты соответствия могут быть смещены и нуждаются в повторной калибровке. Выходное напряжение может быть отрегулировано путем регулировки коэффициента нагрузки. Точность можно контролировать, регулируя потенциометр. В комплект входит:1 шт. Модуль преобразователя ШИМ в напряжение Продавец гарантирует, что его продукция соответствует всем применимым законам и предлагается только в том случае, если она соответствует политике Joom и законам ЕС о безопасности и соответствии продукции.
