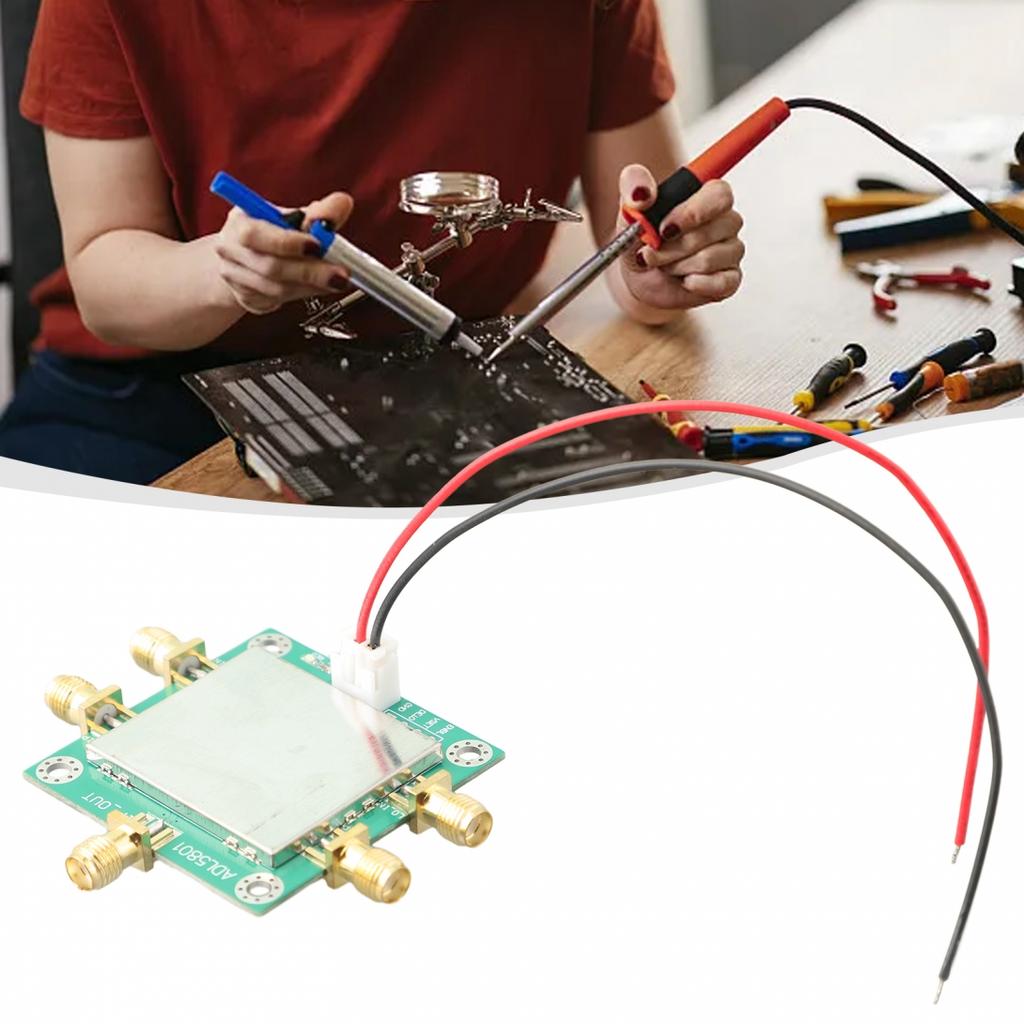

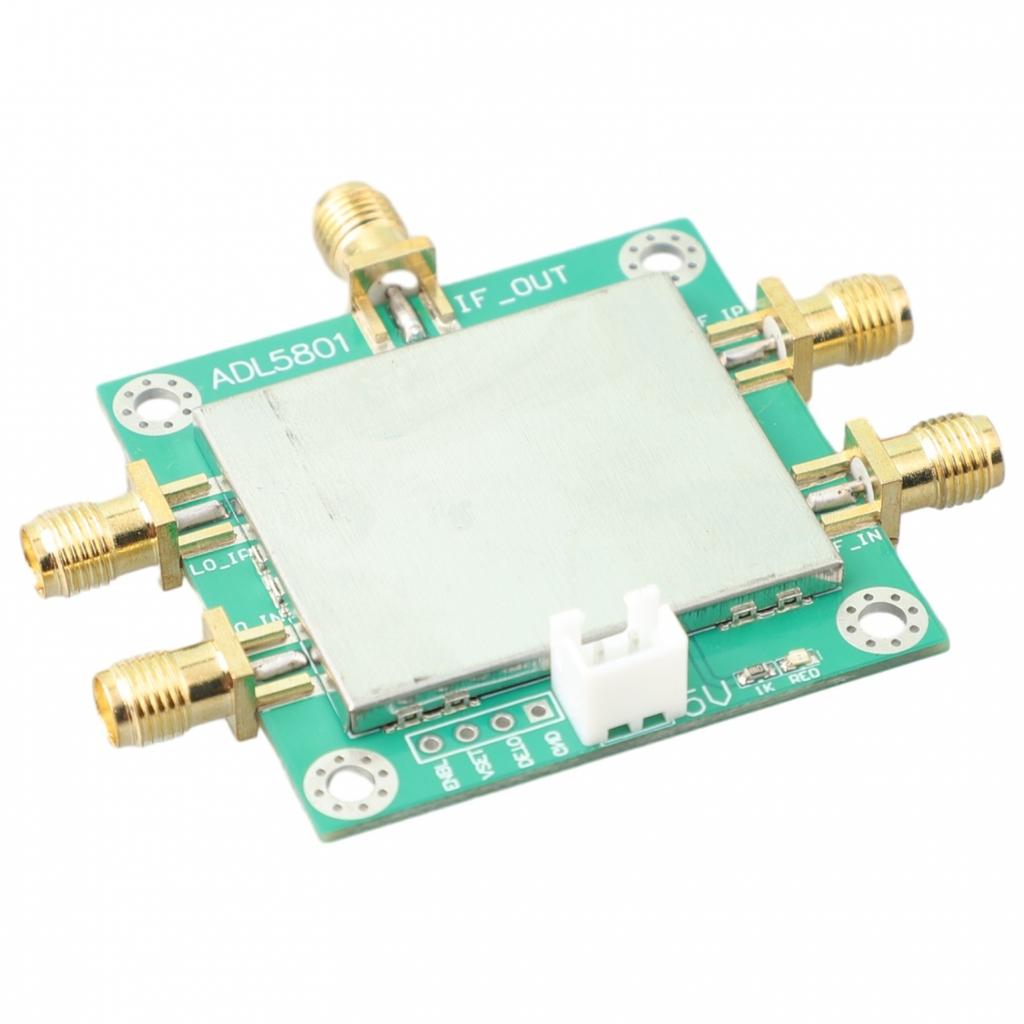

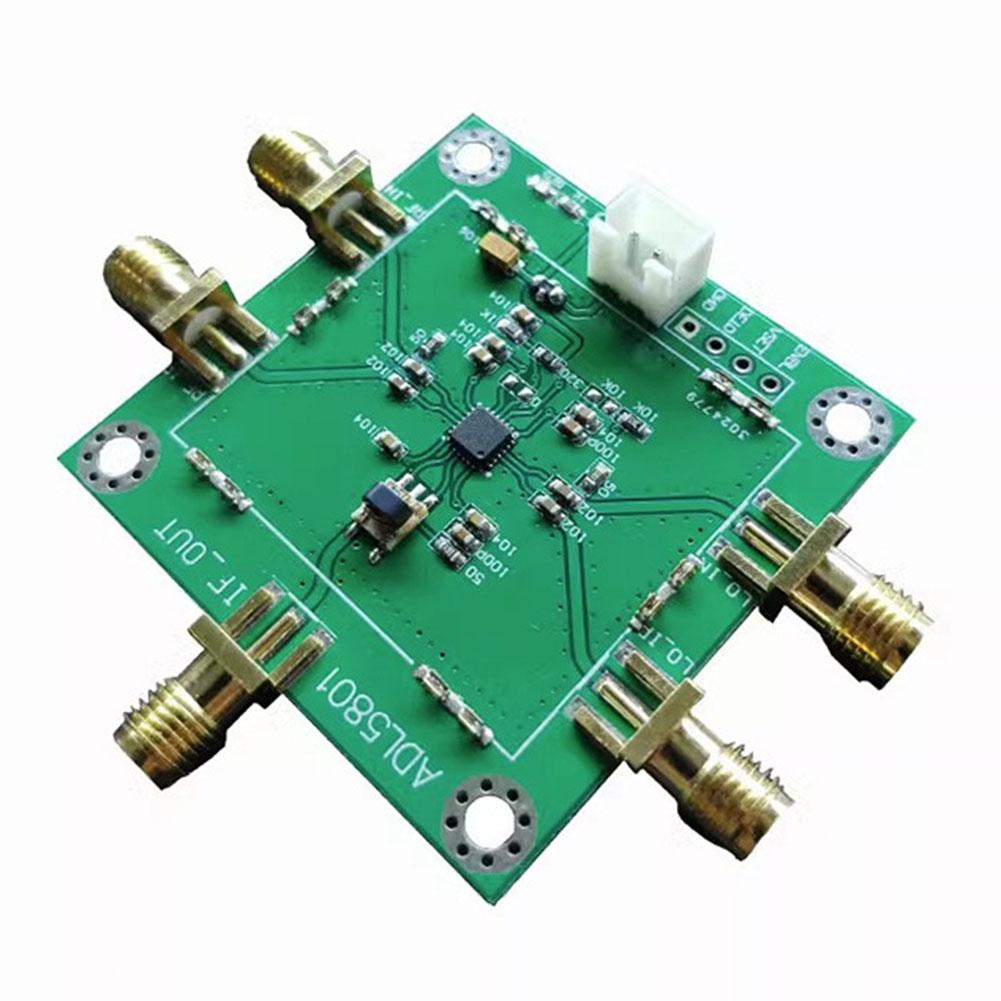

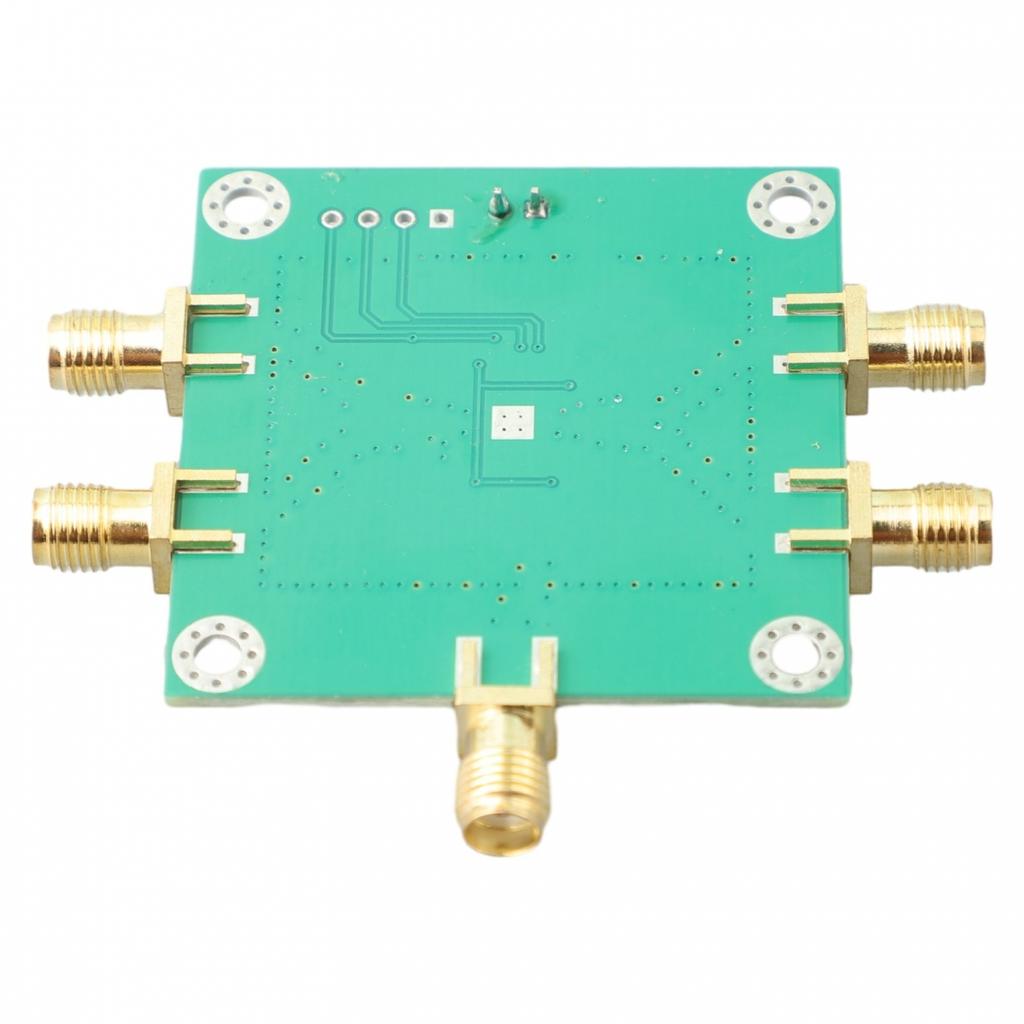

Радиочастотный смеситель от 10 МГц до 6 ГГц 10 МГц-6 ГГц Порты MIX и ПЧ

Характеристики : *ADL5801 использует высоколинейный, двухбалансный, активный смеситель с интегрированным буферным усилителем LO для обеспечения высокой для динамического диапазона преобразования частоты от 10 МГц до 6 ГГц. *Микшер использует фирменную архитектуру линеаризации, которая обеспечивает улучшенные характеристики входного сигнала при высоких уровнях входного сигнала.. *Функция регулировки смещения позволяет оптимизировать входную линейность, коэффициент шума SSB и постоянный ток с помощью одного управляющего контакта.. *Для адаптивного управления смещением предусмотрен дополнительный детектор входной мощности.. *Высокая линейность входа позволяет использовать устройство в требовательных сотовых приложениях, где внеполосные блокирующие сигналы в противном случае могут привести к ухудшению динамических характеристик.. *Функция адаптивного смещения позволяет детали обеспечивать высокую производительность на входе при наличии больших блокирующих сигналов.. *При удалении блокировщиков ADL5801 может автоматически понижать уровень шума, обеспечивая низкий уровень шума и низкое энергопотребление. *Сбалансированный активный смеситель обеспечивает превосходную утечку сигналов гетеродина на ВЧ и гетеродин на ПЧ, обычно не превышающую −40 дБм.. Выходы ПЧ рассчитаны на типичное усиление преобразования напряжения 7,8 дБ при нагрузке 200 Ом.. *Широкий частотный диапазон выходов ПЧ с открытым коллектором позволяет использовать ADL5801 в качестве повышающего преобразователя для различных приложений передачи. *ADL5801 изготовлен с использованием высокопроизводительной технологии SiGe.. *Устройство выпускается в компактном корпусе 4 мм x 4 мм, 24-LFCSP и работает в диапазоне температур от -40 °C до +85 °C.. Также имеется оценочная плата.

Характеристики: *Широкополосный повышающий/понижающий преобразователь: Коэффициент преобразования мощности: 1,8 дБ Широкополосный доступ: порты RF, LO и IF Коэффициент шума SSB (НФ) : 9,75 дБ Ввод : 28.5 дБм Вход P1dB: 13.3 дБм Типичный привод LO: 0 дБм Одиночное питание : 5 В при 130 мА *Регулируемое смещение для низкой мощности: Открытый лепесток, 4 мм x 4 мм, 24- Открытая лопасть, 4 мм x 4 мм, упаковка 24 LFCSP *Приложения:

Приемники базовой станции сотовой связи; Понижающие преобразователи радиосвязи； Широкополосное блочное преобразование； Инструментарий; *Характеристики:

- РФ: 10 МГц-6 ГГц - ЕСЛИ: НЧ-600МГц - ВКК =+5 В постоянного тока - Балун: TC4-1WG2

В пакет включено:

1 шт. х радиочастотный смеситель 1шт х кабель

уведомление: 1. Реальный цвет товара может немного отличаться от изображений, представленных на веб-сайте, из-за многих факторов, таких как яркость вашего монитора и яркость освещения. 2. Пожалуйста, позвольте небольшое отклонение ручного измерения для данных.
