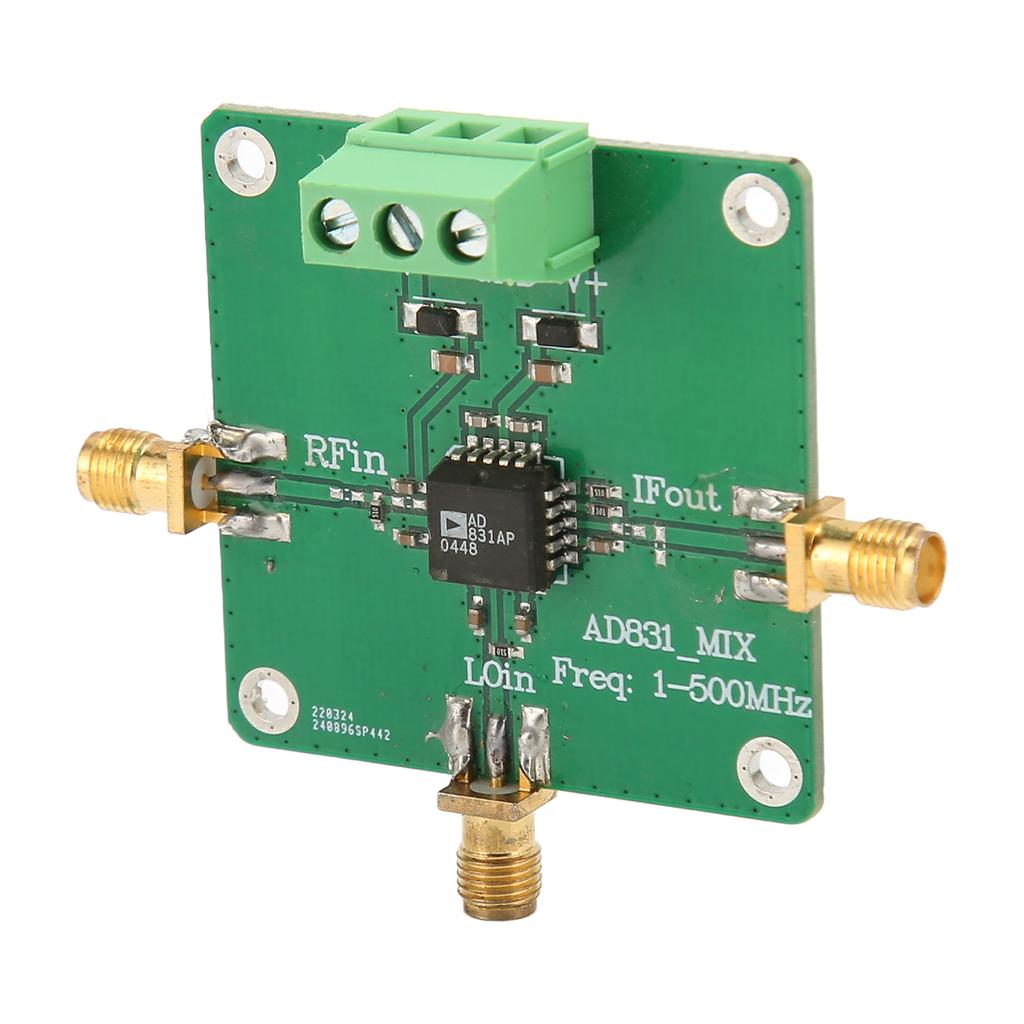

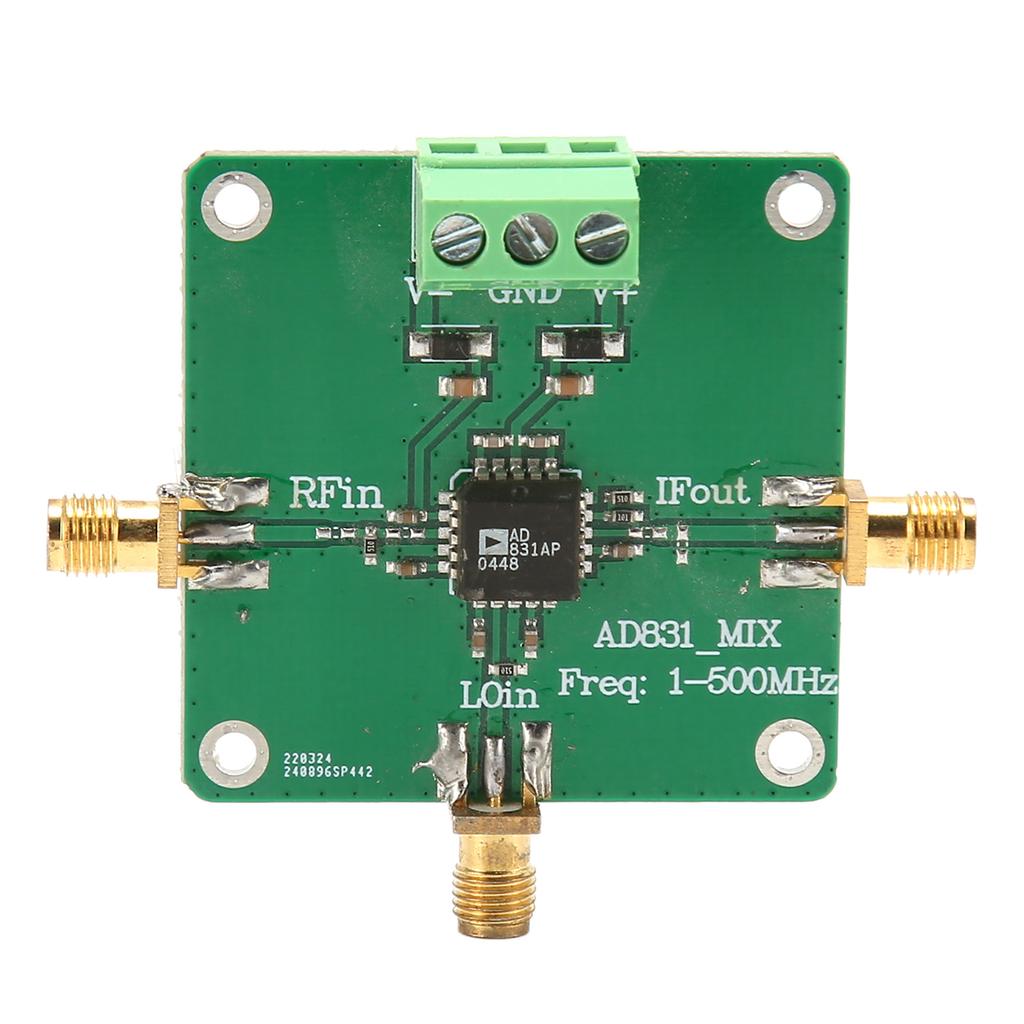

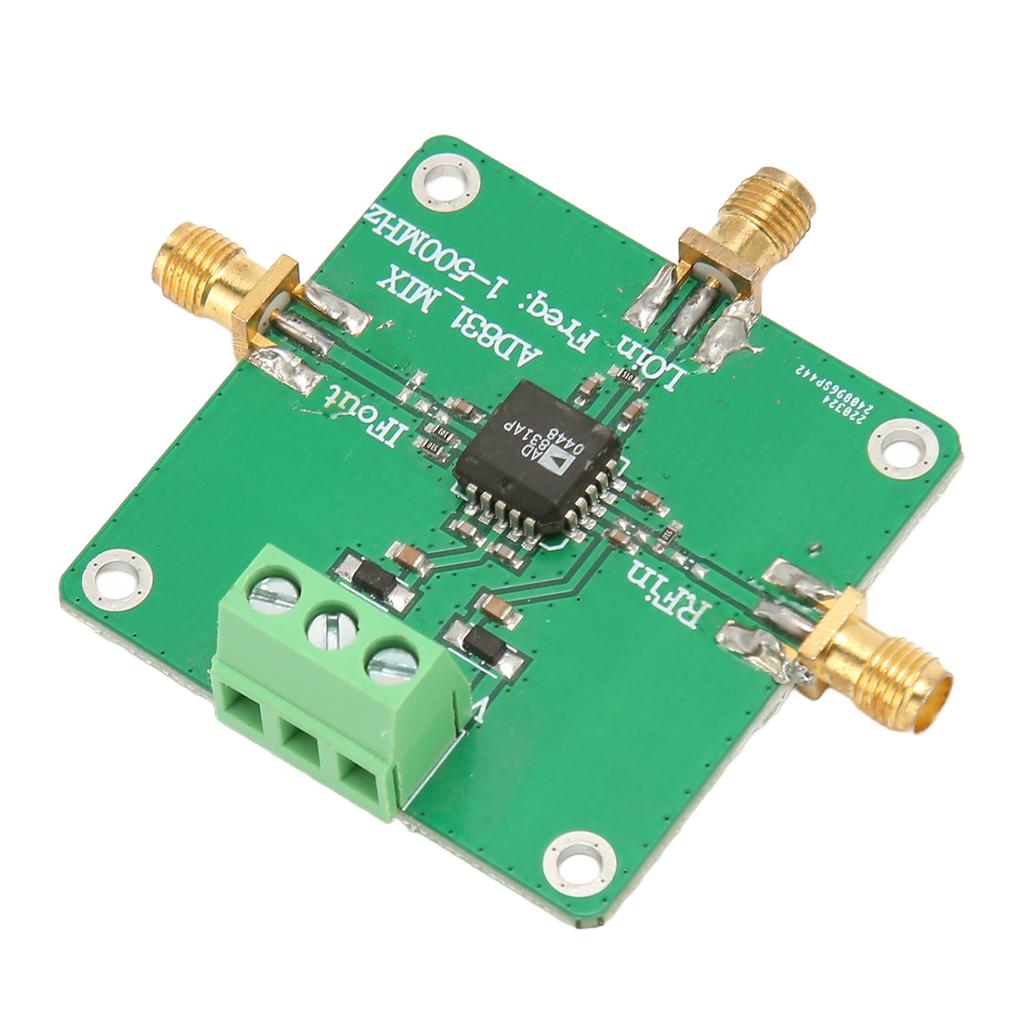

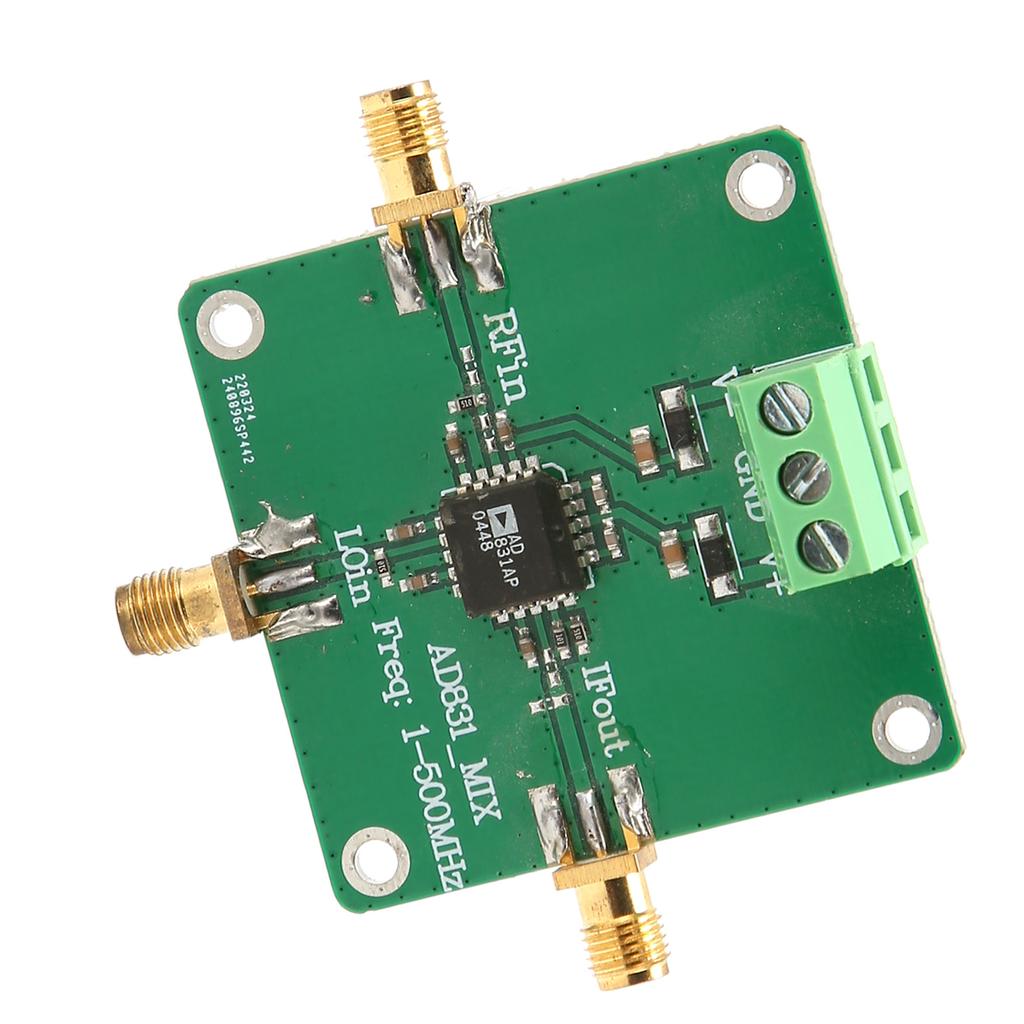

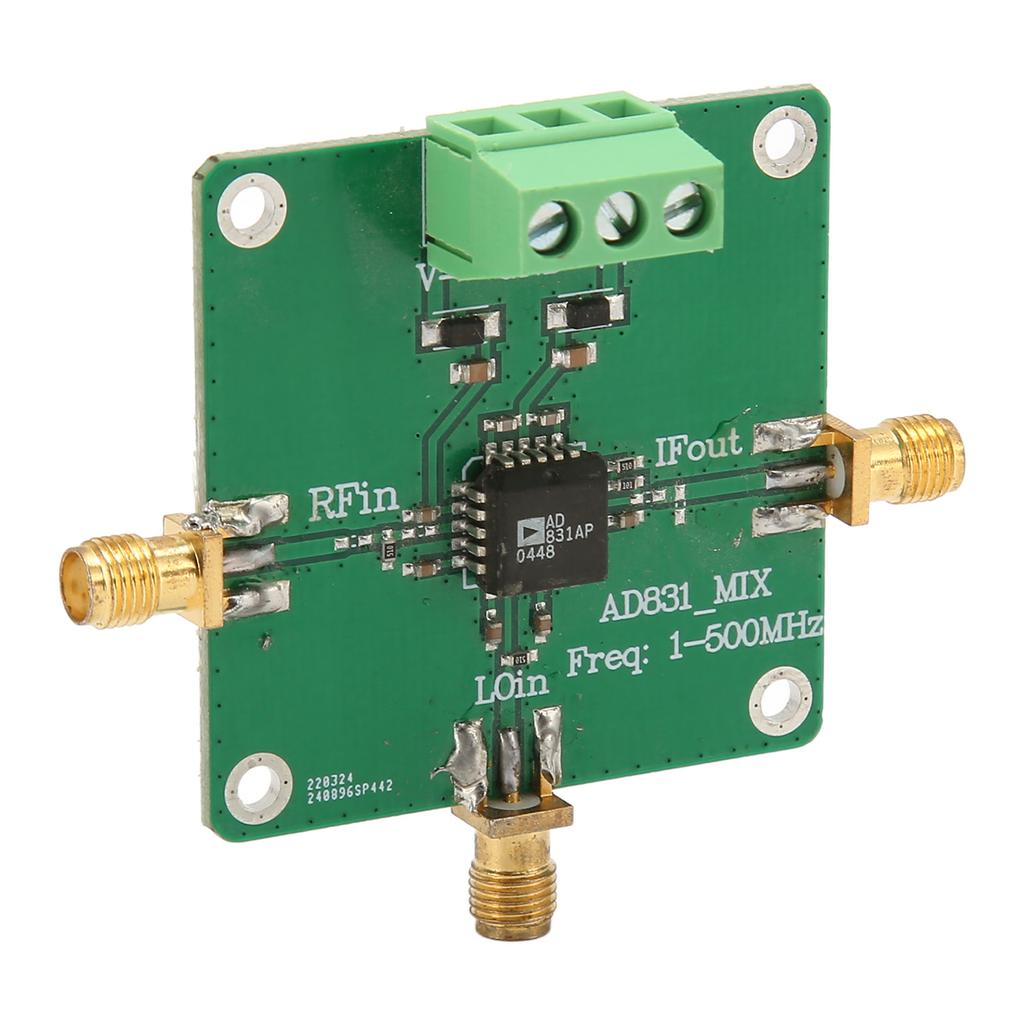

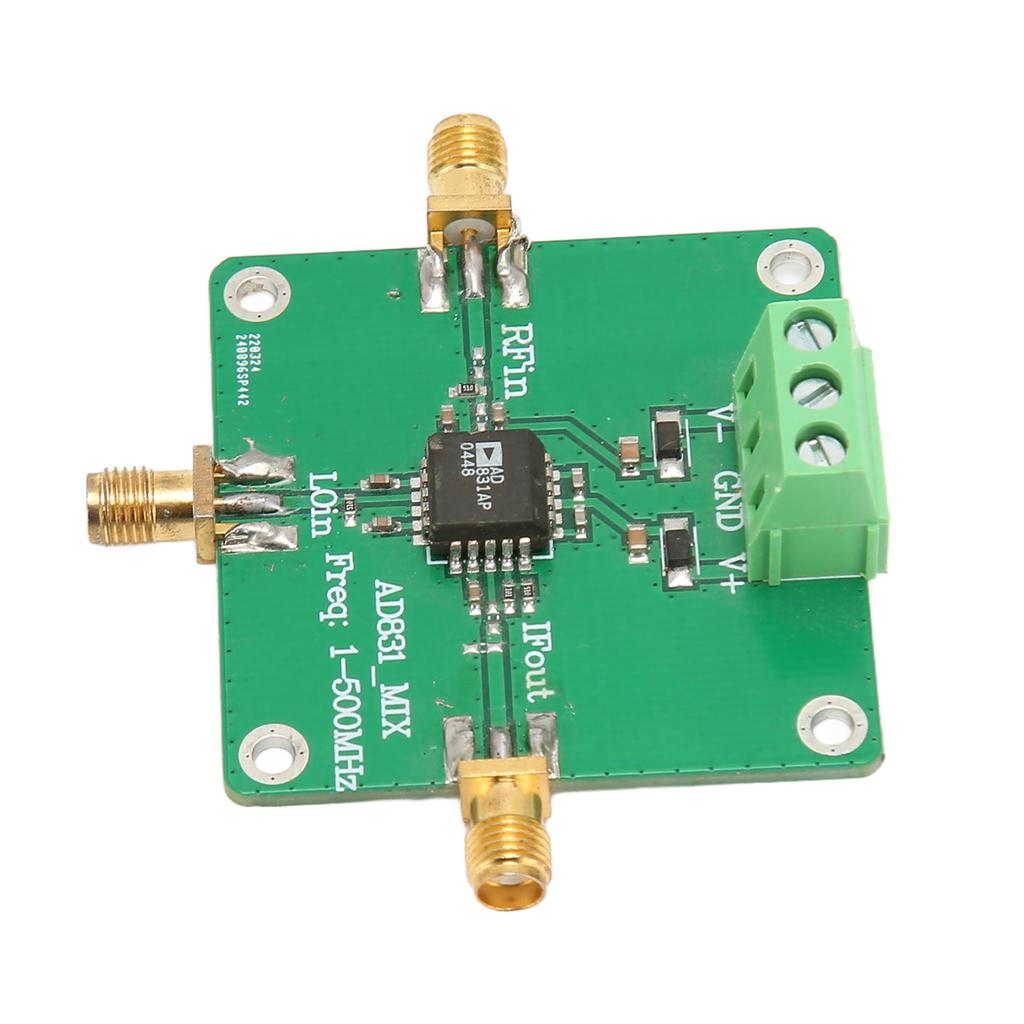

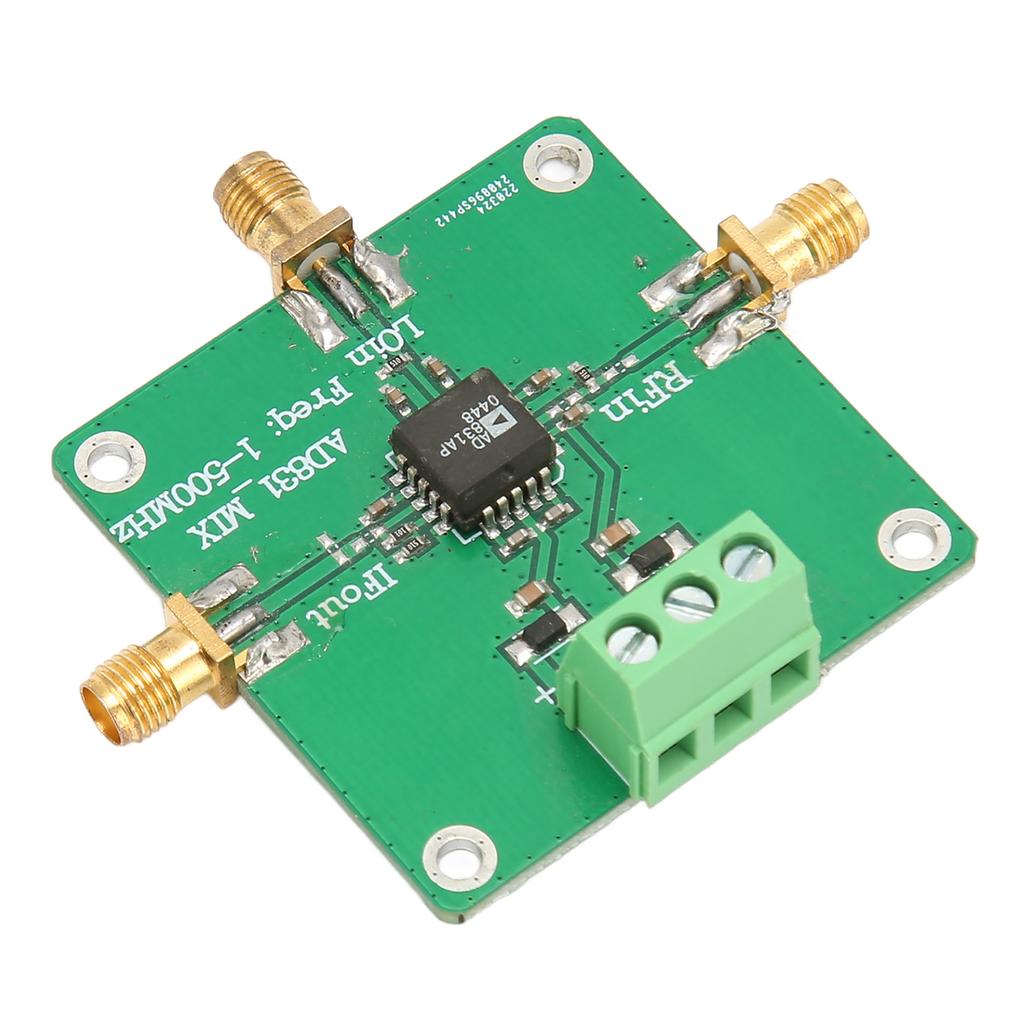

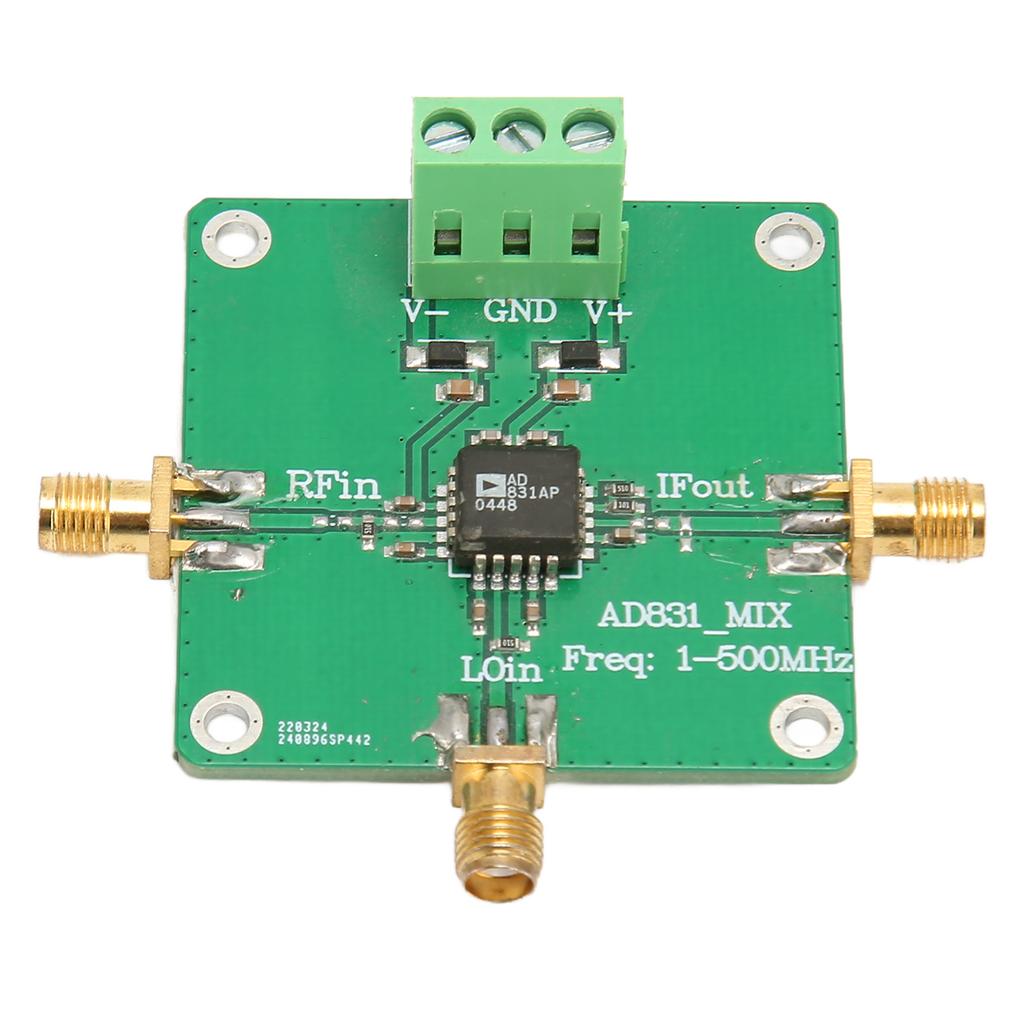

AD831 Высокочастотный РЧ смеситель Модуль Профессиональный 0,1–500 МГц Однокристальный преобразователь частоты для КВ УКВ приемника… Ещё

Характерная черта: 1. заявка: AD831 — это однокристальный смеситель с низким уровнем искажений и широким динамическим диапазоном для ВЧ- и ОВЧ-приемников, радиочастотных ПЧ, вторых смесителей в базовых станциях, преобразования в полосу основных частот постоянного тока, квадратурной модуляции и демодуляции, а также для ультразвуковой визуализации и других применений. 2. Высочайшая производительность: Отсутствие соответствующего экранирования и изоляции, улучшенная производительность системы по сравнению с пассивными смесителями, одинарное питание с разделительными конденсаторами постоянного тока для РЧ-, ПЧ- и гетеродинного портов. 3. Параметры: РЧ и гетеродинный входы работают до 500 МГц. ПЧ-выход является однополярным выходом напряжения с полосой пропускания 250 МГц; для установки усиления используется один резистор, подключенный между выводами OUT и FB. 4. Коэффициент шума, Без вносимых потерь: Коэффициент шума SSB смесителя составляет 10,3 дБ на 70 МГц при наличии выходного усилителя смесителя и оптимального сопротивления источника, AD831 не имеет вносимых потерь, не требует внешнего дуплексного устройства и не требует пассивной нагрузки. 5. -10 дБм Мощность LO: AD831 обеспечивает точку пересечения по интермодуляционным составляющим третьего порядка +24 дБм для достижения мощности LO -10 дБм, что устраняет необходимость в мощном драйвере LO. Технические характеристики: Тип объекта: AD831 Высокочастотный РЧ смеситель Материал: Печатная плата, Металл Модель чипа: АД831 Напряжение питания: + 5 В Ток питания: + 95 мА Радиочастотный вход: 0.1 500МГц RF частота: Постоянный ток 500 МГц L0 Частота: DC 500 МГц Частота ПЧ: DC 250 МГц Возбуждение местного гетеродина: 10 дБм Переменное усиление по частоте: 8дБ Точка кросс-модуляции: +24 дБм IP3. Список пакетов: 1 x AD831 Высокочастотный РЧ смеситель
