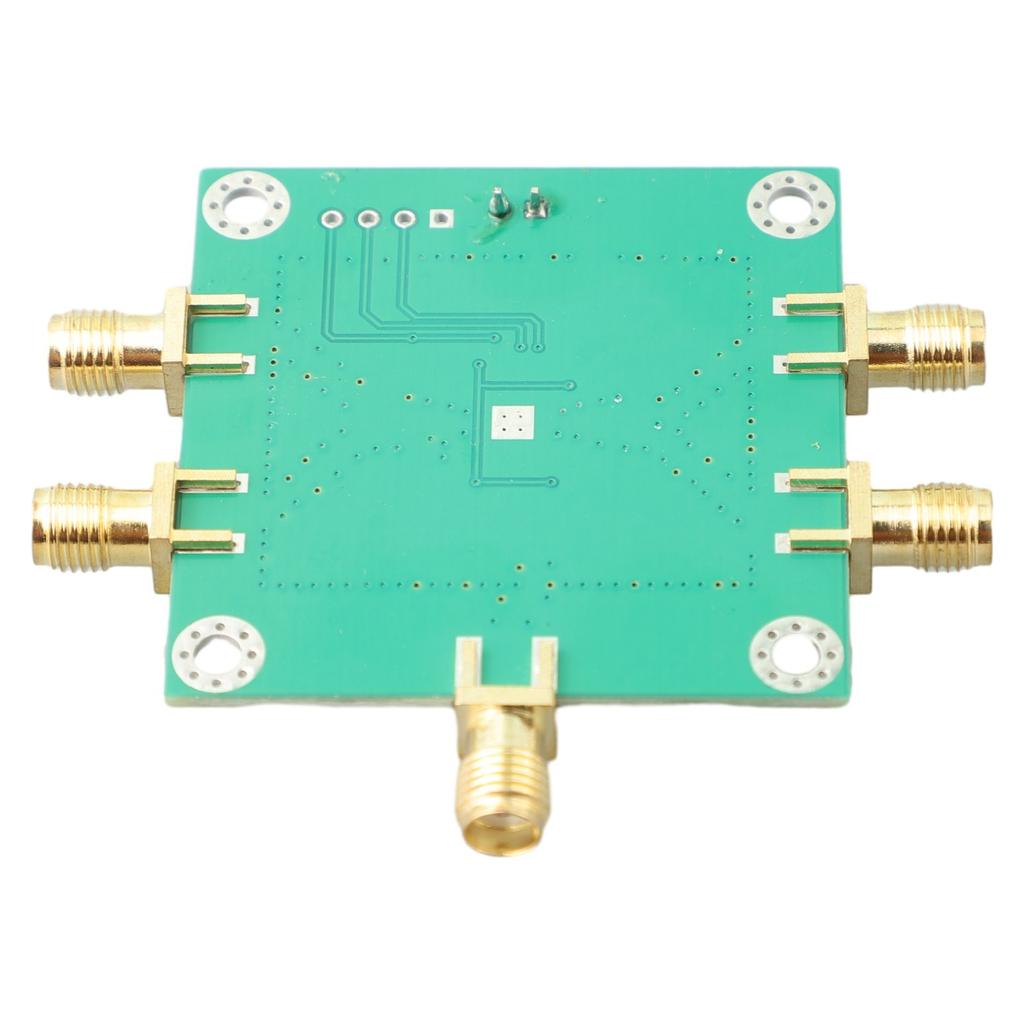

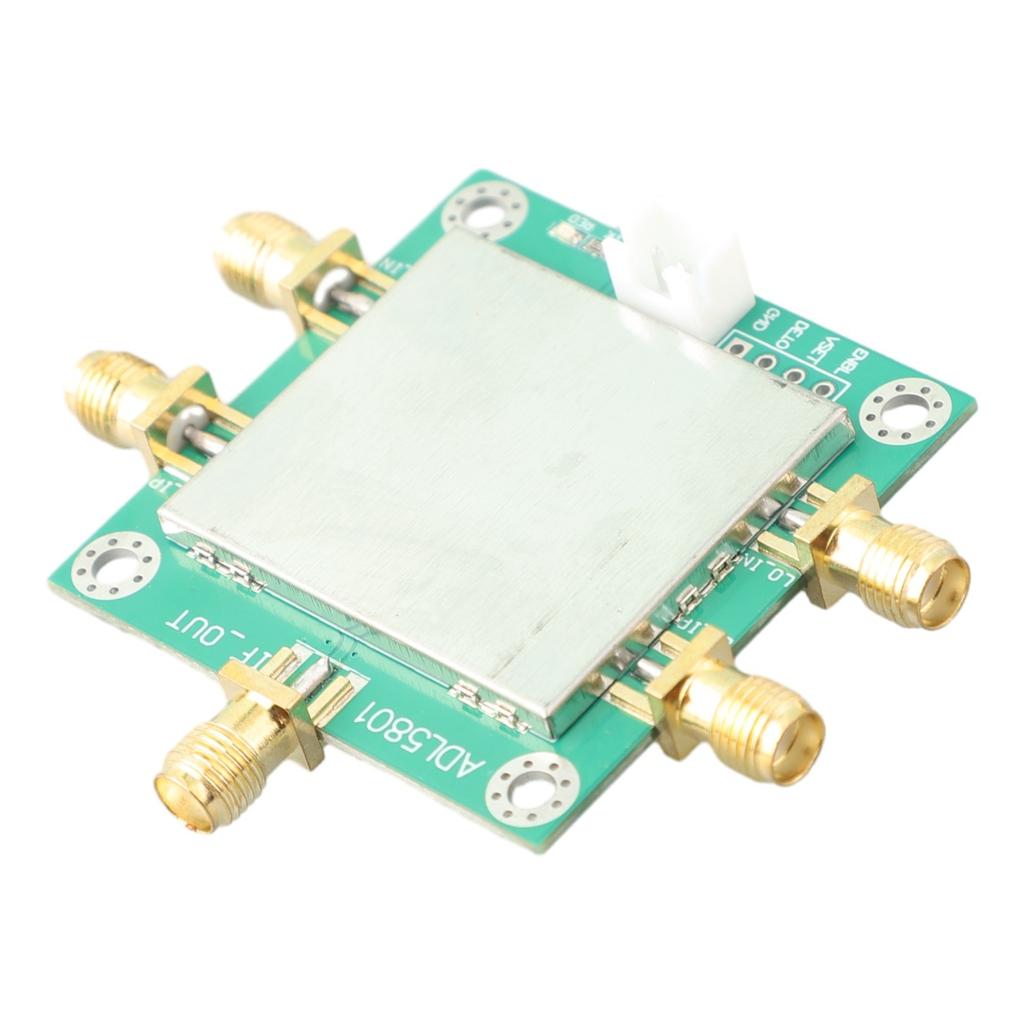

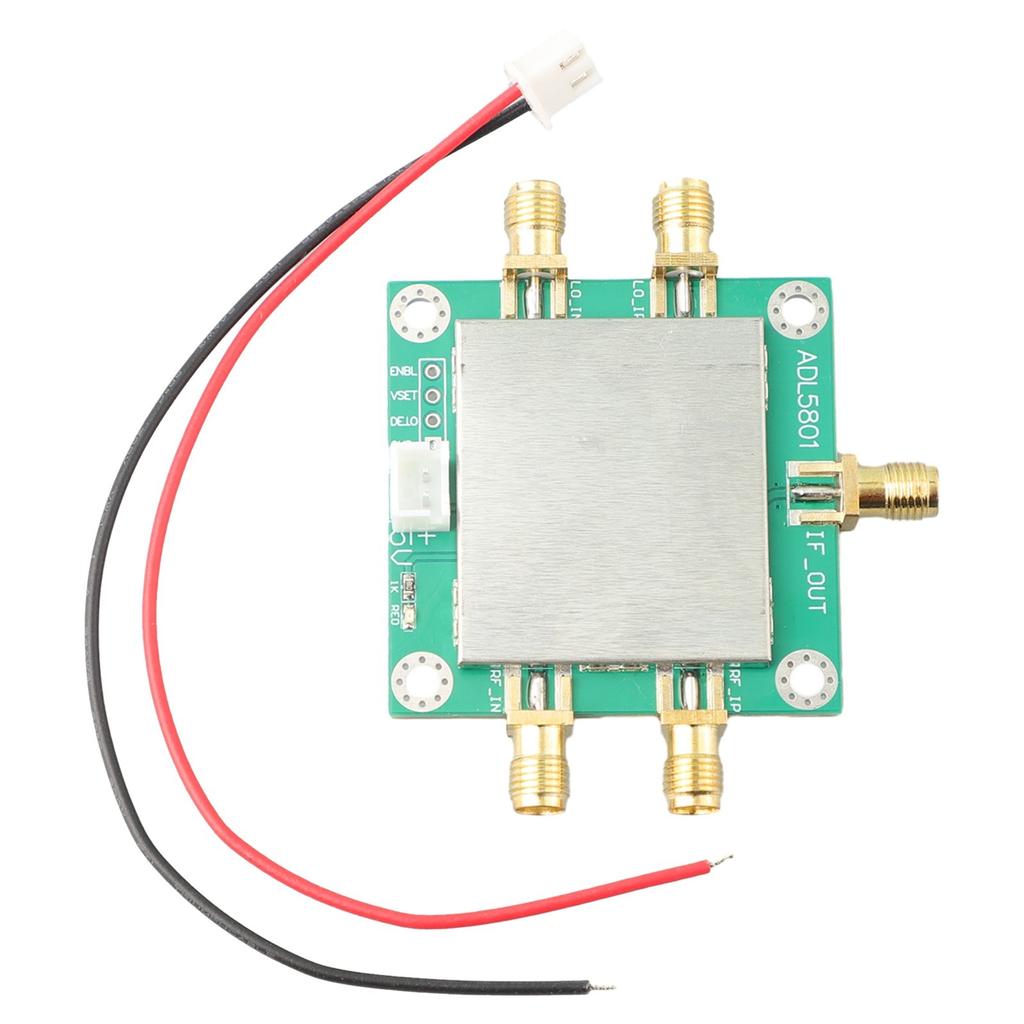

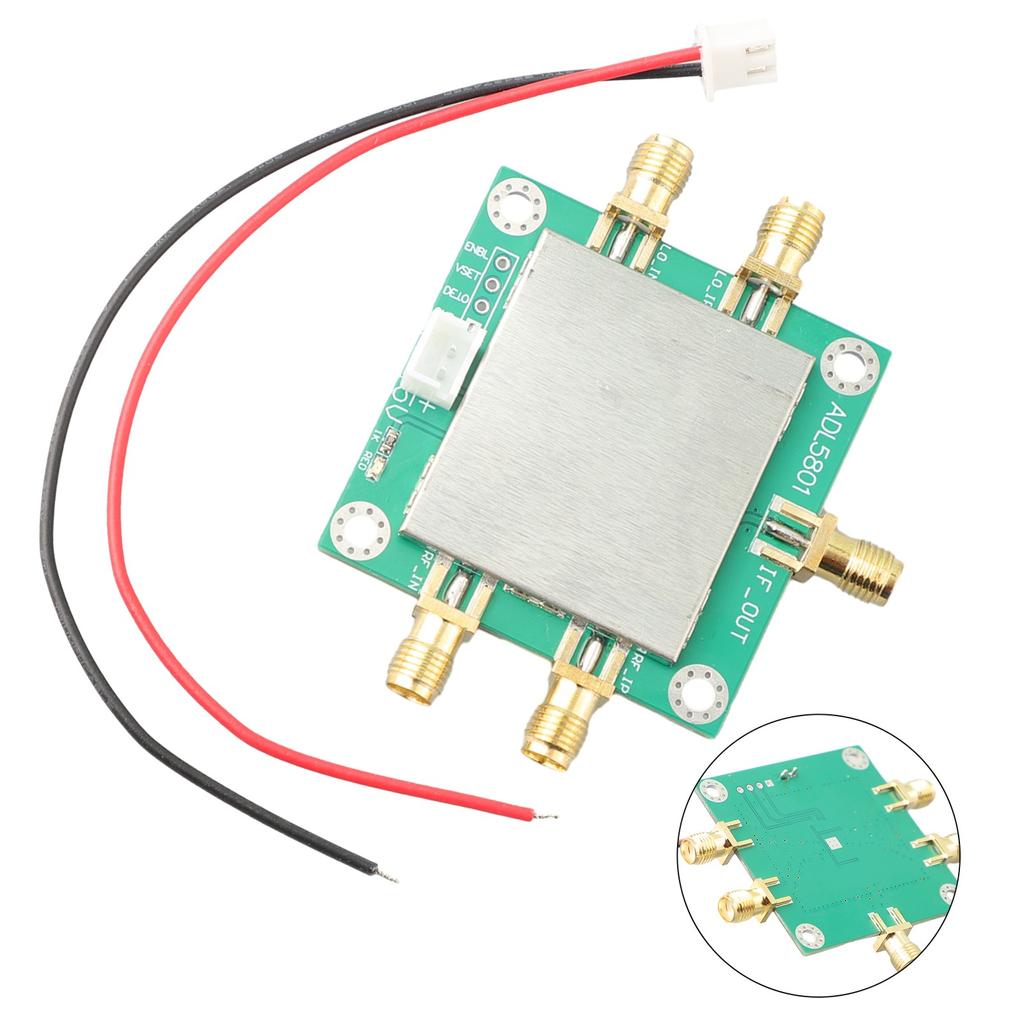

Радиочастотный микшер от 10 МГц до 6 ГГц, 10 МГц-6 ГГц MIX, 9,75 дБ ADL5801

Характеристики : *В ADL5801 используется высоколинейное, дважды балансное, активное ядро ​​микшера со встроенным буферным усилителем гетеродина, обеспечивающее преобразование частоты с широким динамическим диапазоном от 10 МГц до 6 ГГц.. *Микшер использует запатентованную архитектуру линеаризации, которая обеспечивает повышенную производительность входа IP3 при высоких уровнях входного сигнала.. *Функция регулировки смещения позволяет оптимизировать входную линейность, коэффициент шума SSB и постоянный ток с помощью одного управляющего контакта.. *Для адаптивного управления смещением предусмотрен дополнительный детектор входной мощности.. *Высокая линейность входного сигнала позволяет использовать устройство в требовательных сотовых приложениях, где внутриполосные блокирующие сигналы могут в противном случае привести к ухудшению динамических характеристик.. *Функция адаптивного смещения позволяет устройству обеспечивать высокую входную производительность IP3 при наличии сильных блокирующих сигналов.. *При удалении блокировщиков ADL5801 может автоматически понижать уровень шума, обеспечивая низкий уровень шума и низкое энергопотребление. *Сбалансированный активный смеситель обеспечивает превосходную утечку сигналов гетеродина на ВЧ и гетеродин на ПЧ, обычно не превышающую −40 дБм.. Выходы ПЧ рассчитаны на типичное усиление преобразования напряжения 7,8 дБ при нагрузке 200 Ом.. *Широкий частотный диапазон выходов ПЧ с открытым коллектором позволяет использовать ADL5801 в качестве повышающего преобразователя для различных приложений передачи. *ADL5801 изготовлен с использованием высокопроизводительной технологии SiGe.. *Устройство доступно в компактном 24-выводном корпусе LFCSP размером 4 x 4 мм и работает в диапазоне температур от -40°C до +85°C.. Также имеется оценочная плата.

Характеристики: *Широкополосный повышающий/понижающий преобразователь: Коэффициент преобразования мощности: 1,8 дБ Широкополосный доступ: порты RF, LO и IF Коэффициент шума SSB (НФ) : 9,75 дБ Вход IP3: 28.5 дБм Вход P1dB: 13.3 дБм Типичный привод LO: 0 дБм Одиночное питание : 5 В при 130 мА *Регулируемое смещение для низкой мощности: Открытая электродная пластинка, 4 x 4 мм, 24-контактный LFC Открытая электродная пластинка, 4 мм x 4 мм, 24-выводной корпус LFCSP *Приложения:

Приемники базовой станции сотовой связи; Понижающие преобразователи радиосвязи； Широкополосное блочное преобразование； Инструментарий; *Характеристики:

- РФ: 10 МГц-6 ГГц - ЕСЛИ: НЧ-600МГц - ВКК =+5 В постоянного тока - Балун: TC4-1WG2

В пакет включено:

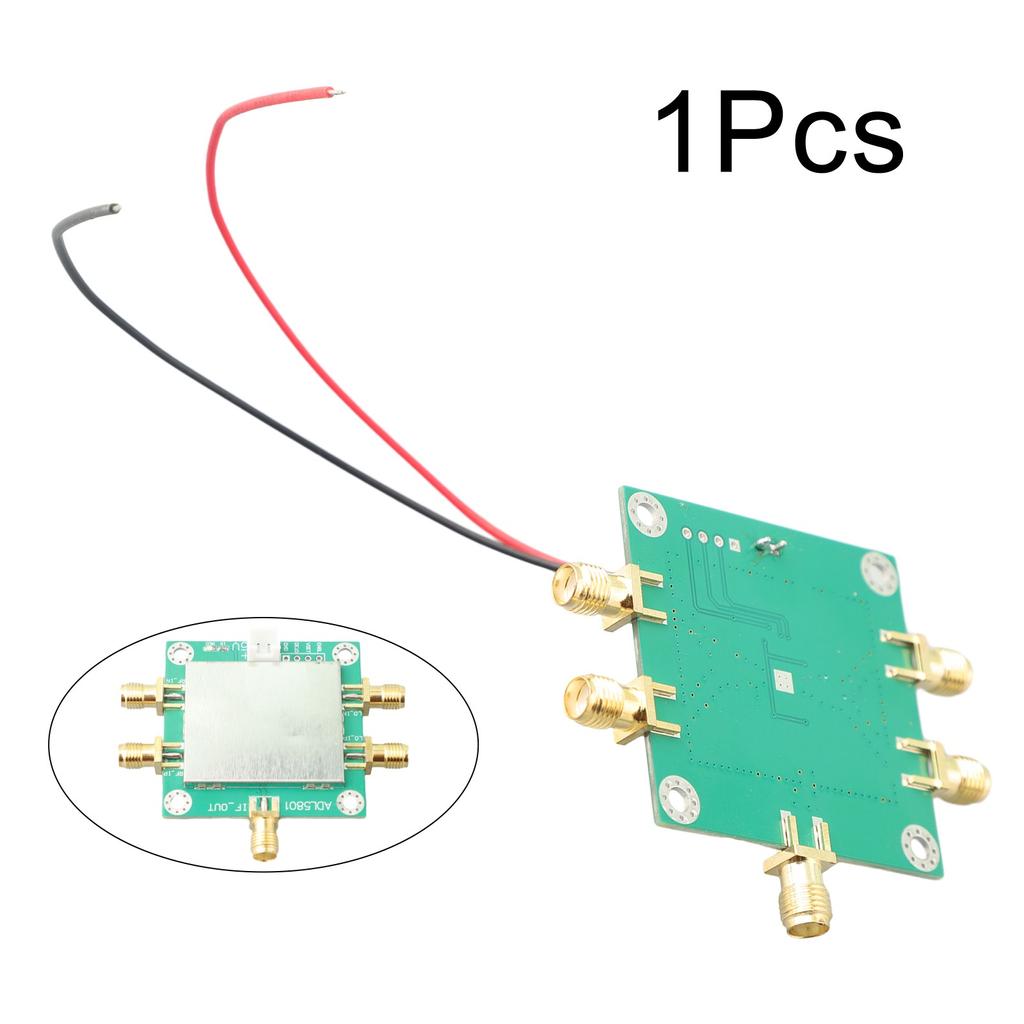

1 шт. х радиочастотный смеситель 1шт х кабель

уведомление: 1. Реальный цвет товара может немного отличаться от изображений, представленных на веб-сайте, из-за многих факторов, таких как яркость вашего монитора и яркость освещения. 2. Пожалуйста, позвольте небольшое отклонение ручного измерения для данных.
