Характерная черта:
1. Полная изоляция общения: Модуль ретранслятора имеет промышленное исполнение, с полной изоляцией связи, стабильной и надежной работой и скоростью передачи до 300 Кбит/с.
2. Изолированные силовой модуль: Модуль ретранслятора имеет встроенный превосходный изолированный модуль питания постоянного тока для обеспечения электрической изоляции между портами.
3. 2-канальный выход: Модуль-ретранслятор поддерживает 2-канальный выход, связь между несколькими машинами, к одному каналу можно подключить до 256 узлов, а дальность передачи очень большая.
4. Технология автоматического управления: 2-канальный ретранслятор имеет технологию автоматического управления потоком данных, которая автоматически определяет и контролирует направление передачи данных.
5. Множественные меры защиты: 2-канальный повторитель имеет положительную и отрицательную защиту от электростатического разряда 15 кВ, двойную защиту TVS 600 Вт, коммуникационную изоляцию 2,5 кВ.
6. Широкий блок питания: Двухканальный повторитель имеет широкий диапазон напряжения питания 936 В постоянного тока с защитой от обратного подключения и поддерживает стандартное крепление на DIN-рейку.
Технические характеристики:
Тип объекта: Модуль ретранслятора
Материал: PP
Рабочее напряжение
Типичное значение: Постоянный ток 936 В
Предельное значение: DC 40В
Номинальная мощность
Типичный: 0,36 Вт (9В35мА; 12В27мА; 24В15мА)
Предельное значение: 0,5 Вт
Рабочая среда
Типичный: температура: 30 градусов Цельсия До 80 градусов Цельсия Влажность: >95 процентов относительной влажности
Предельное значение: 40 градусов Цельсия До 85 градусов Цельсия
Напряжение изоляции
Типичный: 2000В
Предельное значение: 2500В
Защита интерфейса
Типичный: 600 Вт Гром
волна
Предел: 600W
Грузоподъемность
Типичный: 1128 Узлов
Предел: 256 узлов
Расстояние общения
Типичный: 01500м
Предел: 2000m
Скорость связи
Типичный: 300 бит/с115,2 Кбит/с
Предельное значение: 300 Кбит/с
Размер: приблизительно. 100 x 54 x 32мм 3.9 x 2.1 x 1.3дюйм
Значения индикаторов состояния на передней панели следующие:
Индикатор питания: Красный индикатор питания, всегда горит после включения
Индикация данных: Зеленый индикатор данных, мигающий при наличии данных в шине

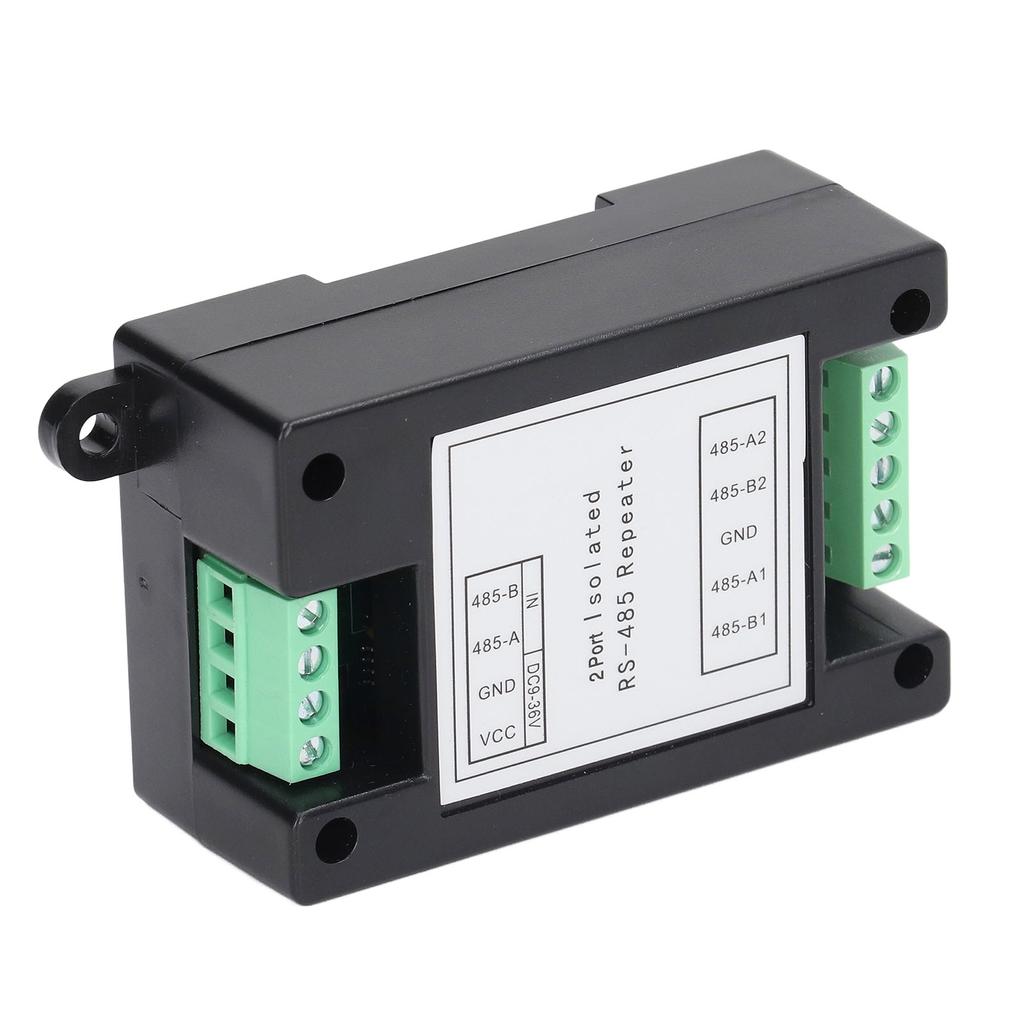

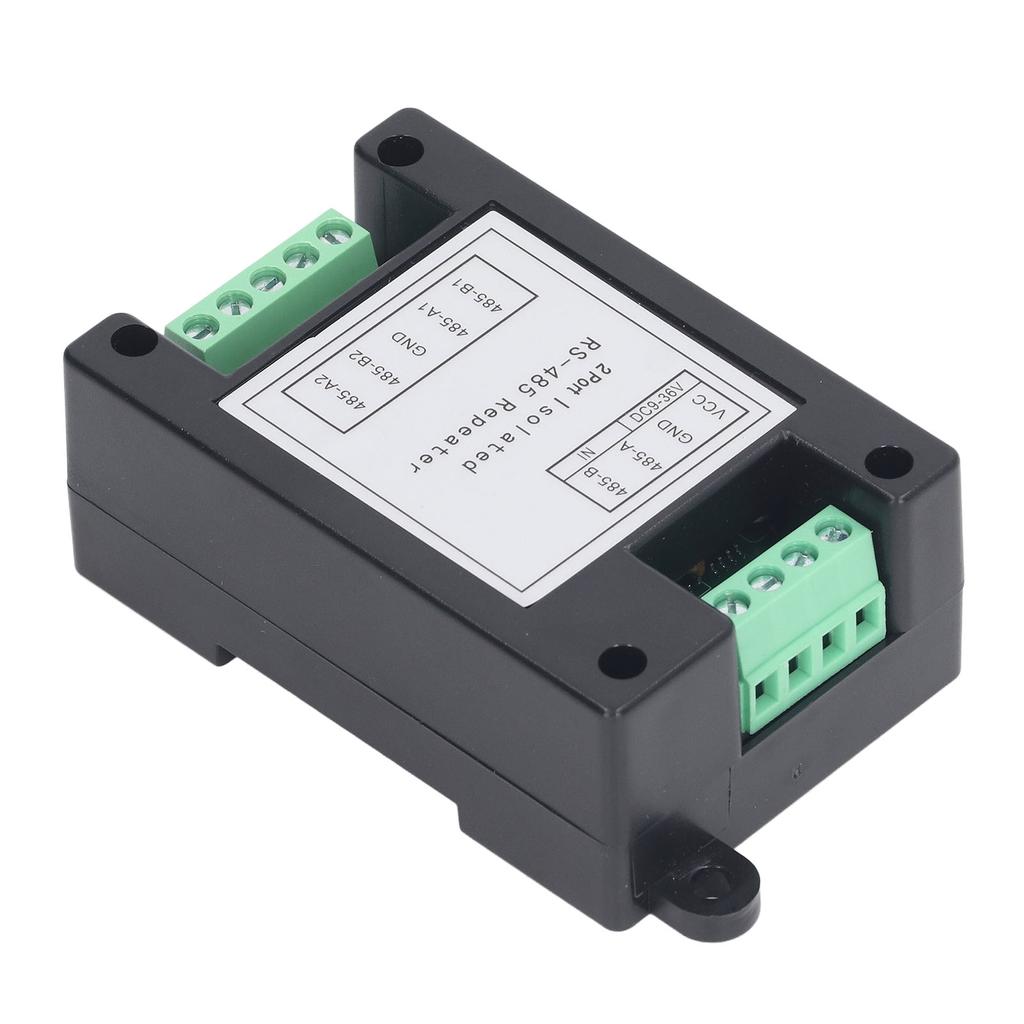

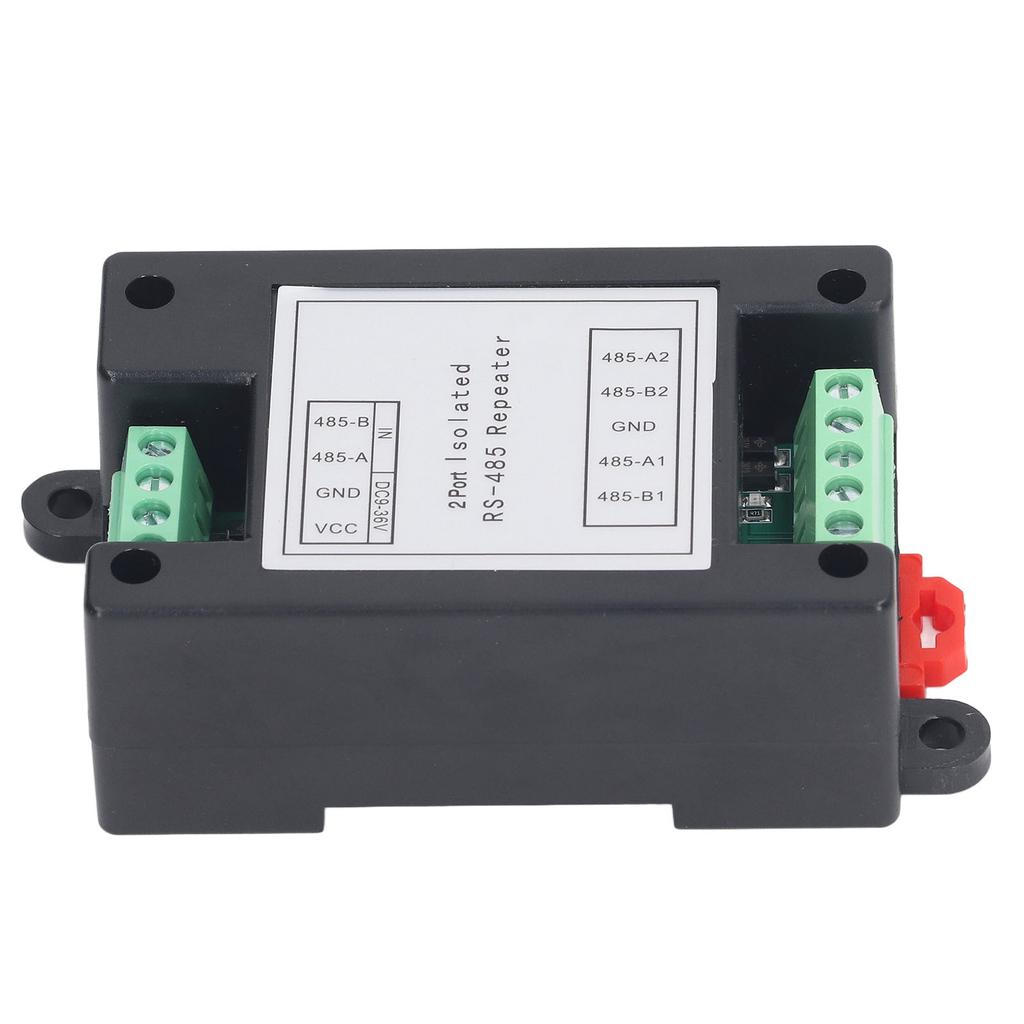

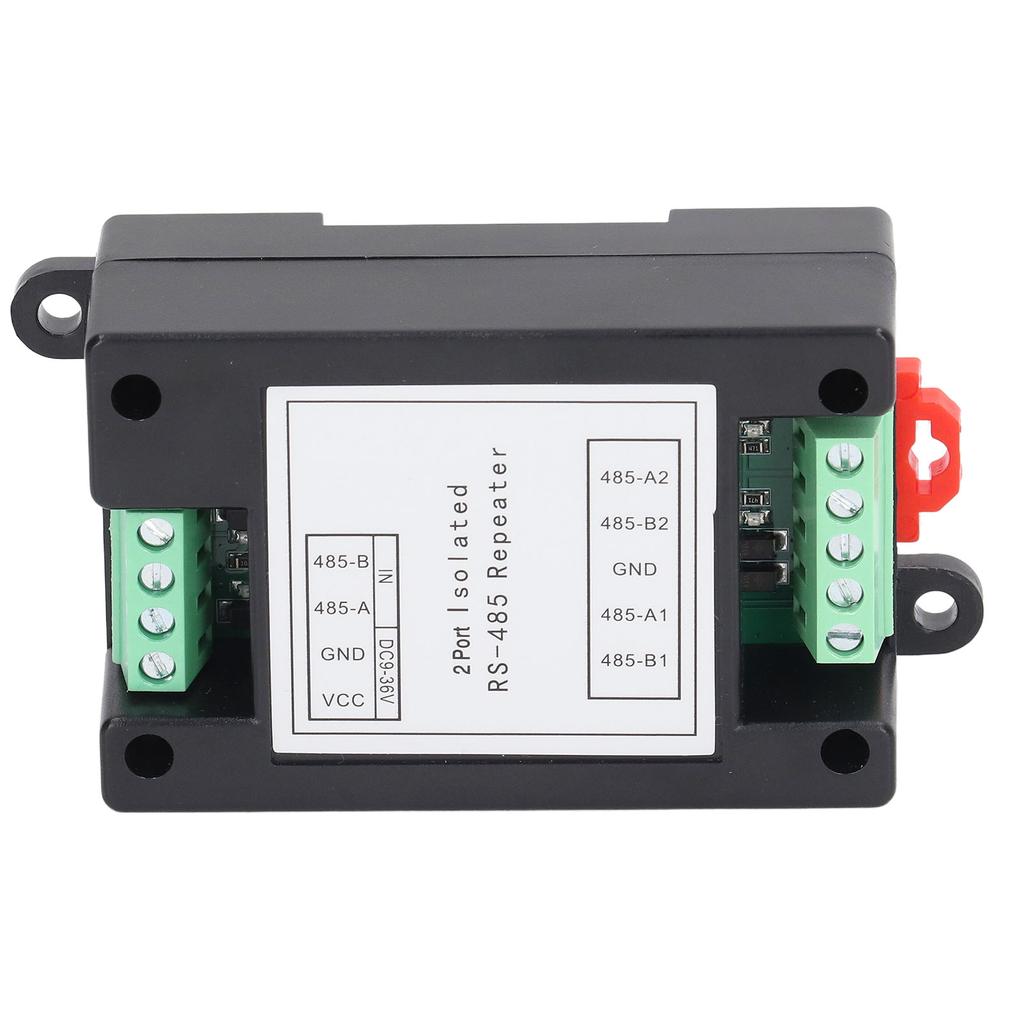

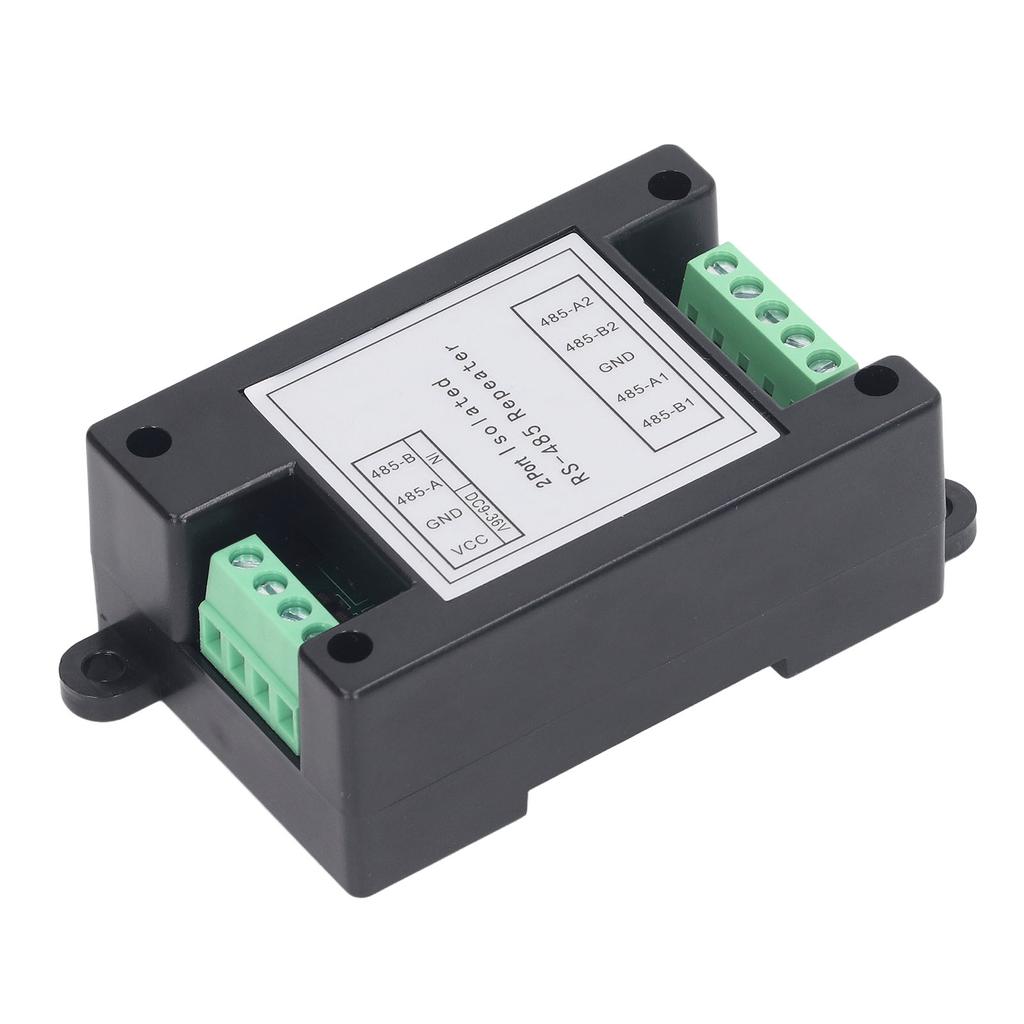

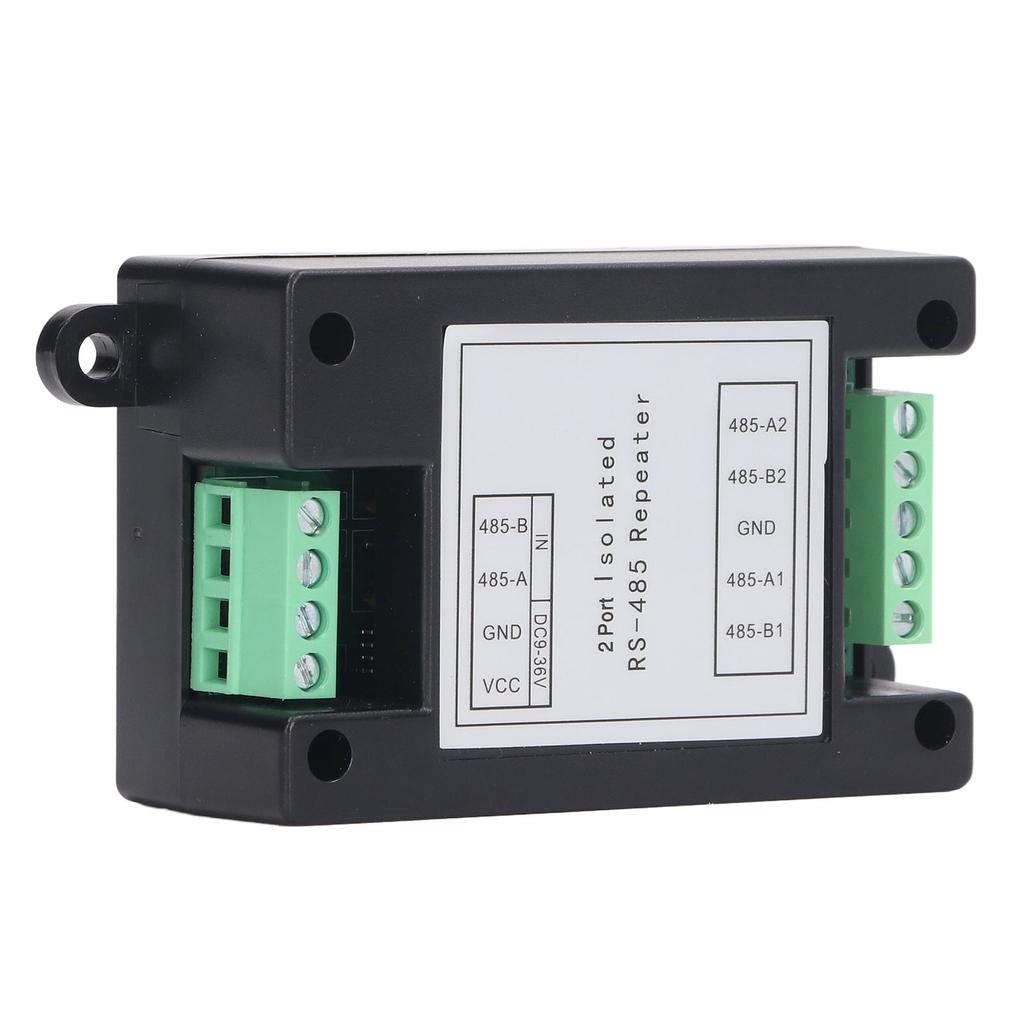

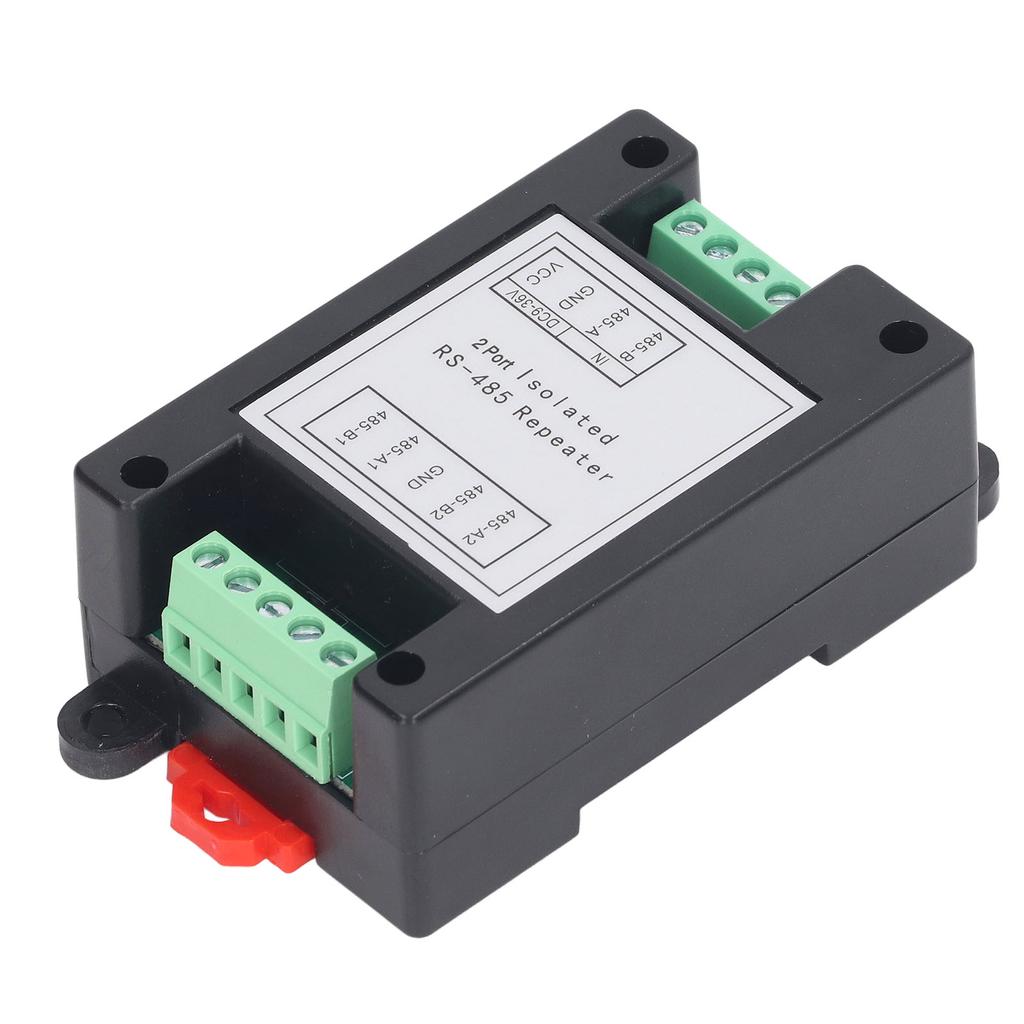

Интерфейс на клемме жгута определяется следующим образом
VCC: Интерфейс блока питания (Постоянный ток 936 В)
GND: Отрицательный терминал питания
485 А: Положительная клемма входа или выхода сигнала RS485
485 В: RS485 Сигнальный вход или выход Отрицательный
485 A2: Второй положительный вход или выход сигнала RS485
485 B2: Второй отрицательный вход или выход сигнала RS485
GND: Изолированное заземление терминала RS485, может быть подключено к земле или экранирующему проводу
485 A1: Первый положительный вход или выход сигнала RS485
485 B1: Первый отрицательный вход или выход сигнала RS485
Как пользоваться:
К. Примечания по подключению 485:
1. Линия связи 485 должна быть экранированной витой парой, желательно с несколькими запасными жилами, и рекомендуется, чтобы общая длина не превышала 1500 метров.
2. Проводка должна находиться как можно дальше от высоковольтных линий электропередачи, не идти параллельно линиям электропередачи и не быть скрученной в пучок..
3. Шина 485 должна быть шинной структурой «из рук в руки», категорически исключающей звездное соединение и разветвленное соединение.
4. Более 30 контроллеров или линия длиной более 500 метров, рекомендуется использовать повторитель 485.
5. Оборудование и шасси с питанием от переменного тока должны быть реально заземлены и хорошо заземлены.
6. Соедините GND заземление всех 485 устройств экранированным проводом.
В. требования к выбору провода для связи по шине RS485:
Используйте 2-жильный экранированный кабель витая пара
Медь, диаметр провода 0,5 0,75 квадратных миллиметров.
Импеданс 38 88 ом км.
Емкостное сопротивление от 30 до 50 нФ/км.
Шаг скрутки 20 мм для 2-жильной экранированной витой пары (если расстояние линии не превышает 500 метров, можно соответствующим образом снизить стандарты линии, но должна быть витая пара)
С. Автобусные лимиты:
Состоящий из двух или более устройств с физическим соединением друг с другом, на шину допускается подключить максимум 256 устройств, и длина шины не должна превышать 1500 метров без добавления репитеров.. Системная шина не должна иметь ответвлений, и если ответвления неизбежны, должны быть выполнены следующие требования:
1. длина ветки не более 10 метров; суммарная длина автобусов не более 800 метров; рекомендуется, чтобы общее количество устройств на ответвлении не превышало 50.
2. Все линии передачи сигналов должны быть как можно дальше от источника помех, сигнальные линии должны идти к слабому колодцу, а не с сильным питанием. (такой как бытовое напряжение 220 вольт) или линии радиочастотного сигнала (такие как кабельное телевидение, линии передачи аудиосигнала большой мощности) параллельные линии, если параллельные линии, расстояние должно быть больше 0,5 метра.
3. Все стыки линий должны быть сварены или соединены на шкантах плотным соединением и обработаны водонепроницаемым составом, например, стыковая сварка с водонепроницаемой лентой или герметизация эпоксидной смолой.
D. Общий сигнал:
1. Все устройства в одном сетевом сегменте должны иметь единую сигнальную землю, чтобы избежать синфазных помех.
2. централизованное электроснабжение, все электропитание в одном и том же сетевом сегменте (включая коммуникационное оборудование с собственным питанием) отрицательной клеммы постоянного тока, соединенных непосредственно вместе для образования общей сигнальной земли, сигнальная земля является землей питания постоянного тока.
3. Когда один независимый источник питания, земля (черная линия) выводы всех устройств шины на одном и том же сегменте сети соединены вместе, образуя таким образом общую сигнальную землю.
.
Список пакетов:
