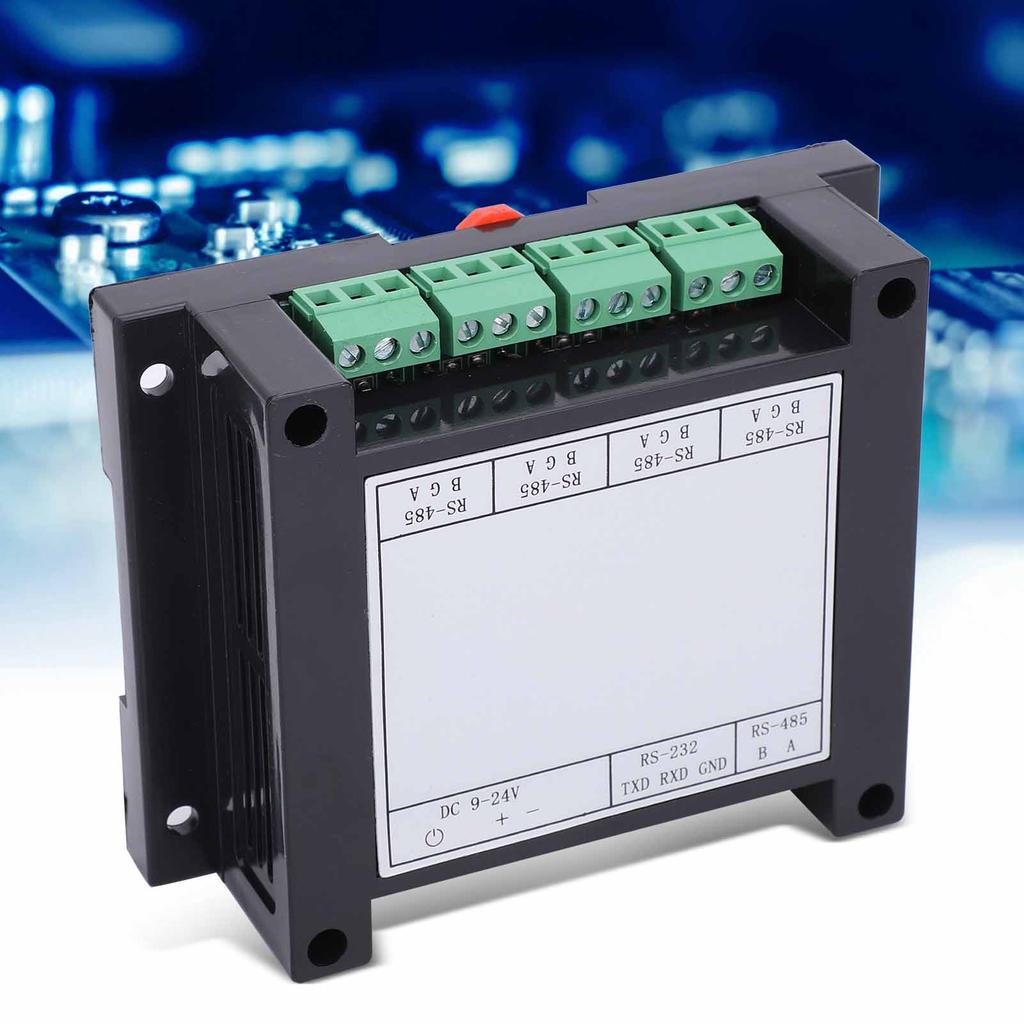

Характерная черта:
1. Промышленный дизайн, полная изоляция связи, стабильная производительность и скорость передачи данных до 115,2 Кбит / с.
2. Встроенный изолированный DC-DC модуль питания для обеспечения электрической изоляции между портами.
3. Поддержка многомашиной связи, каждый канал может соединять до 128 узлов, а самое длинное расстояние передачи составляет 2500 метров.
4. Технология автоматического управления потоком данных, автоматически различает и контролирует направление передачи данных.
5. Несколько мер защиты, плюс или минус защита ESD 15 кВ, двухканальная изоляция ТВС 600 Вт 2,5 кВ.
6. Блок питания имеет широкий диапазон 9-24 В постоянного тока и оснащен защитой от обратной полярности.
Технические характеристики:
Тип объекта: Совместимость с ретранслятором: Совместимо со стандартами RS 232, RS 485 TIA EIA
Рабочее напряжение: округ Колумбия: 9 24В
Номинальная мощность: 0.5 1.2Вт

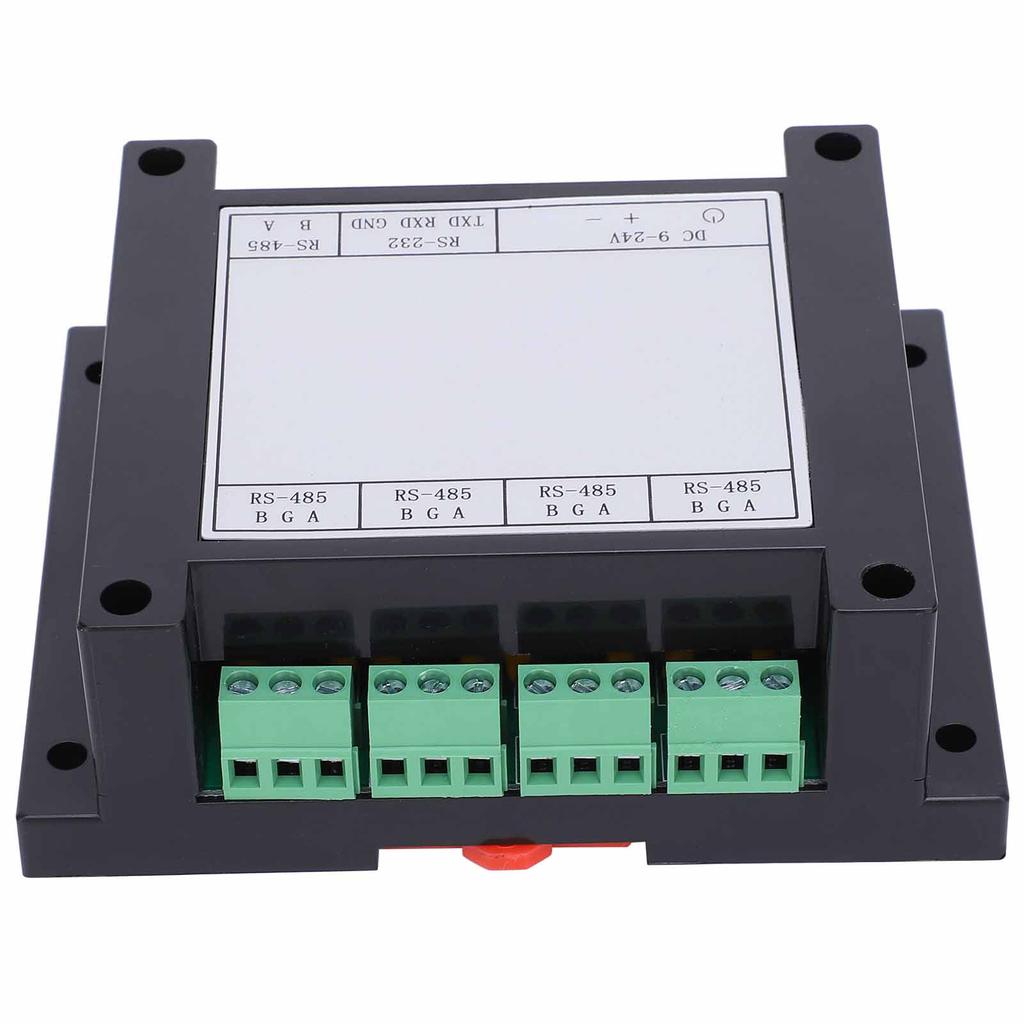

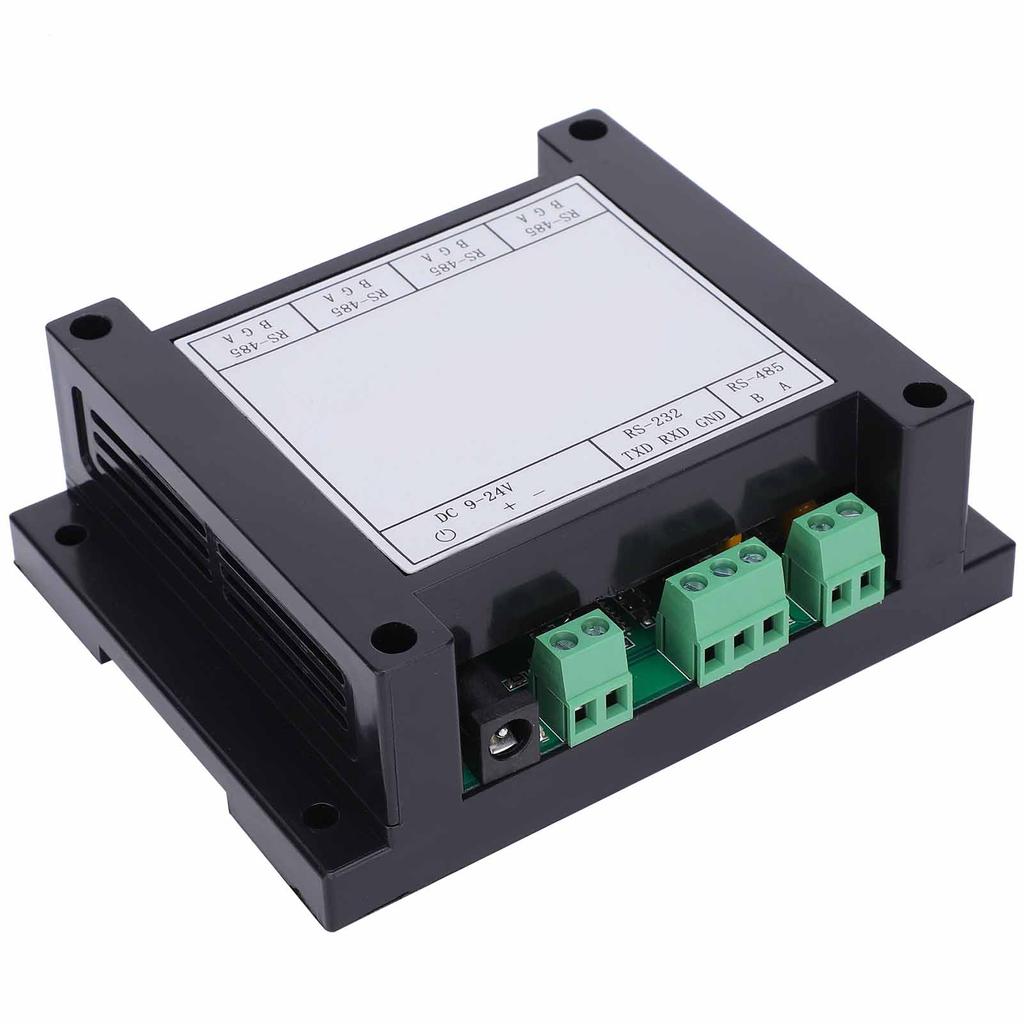

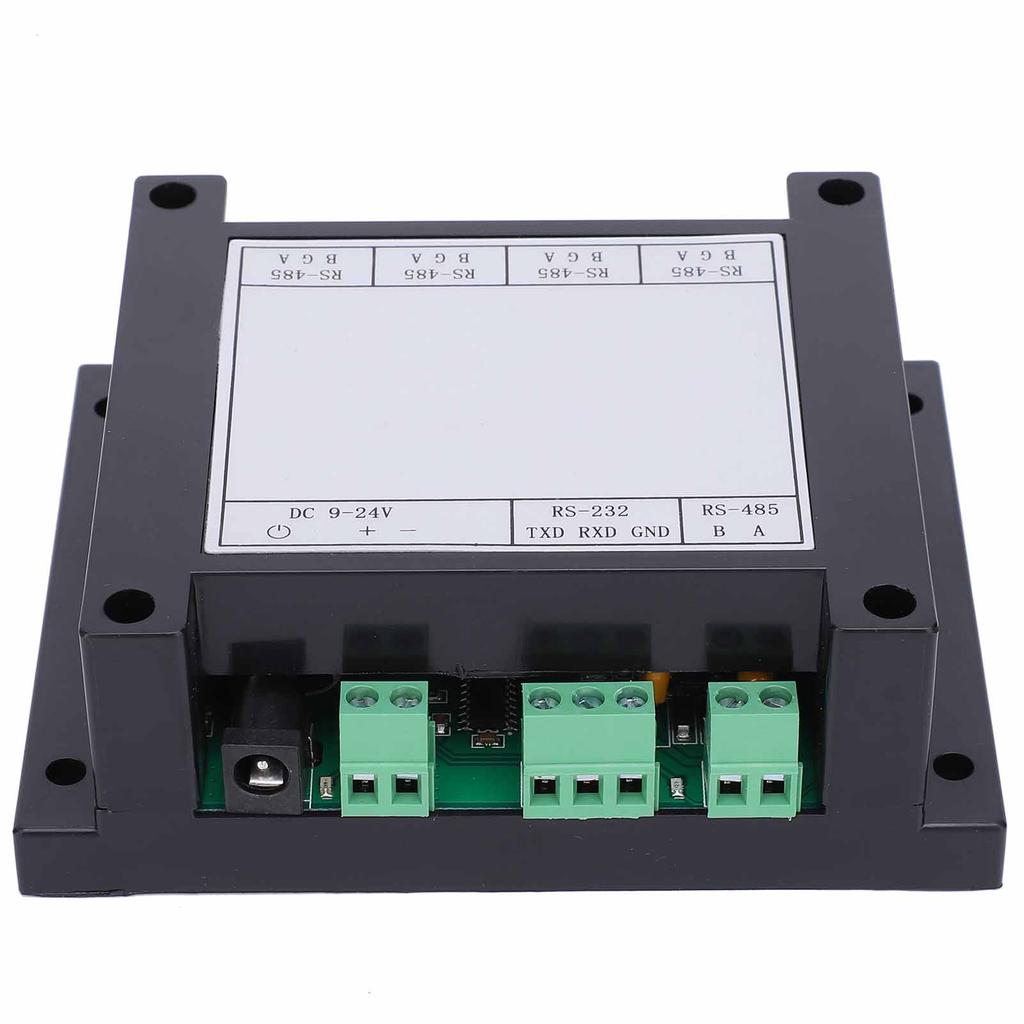

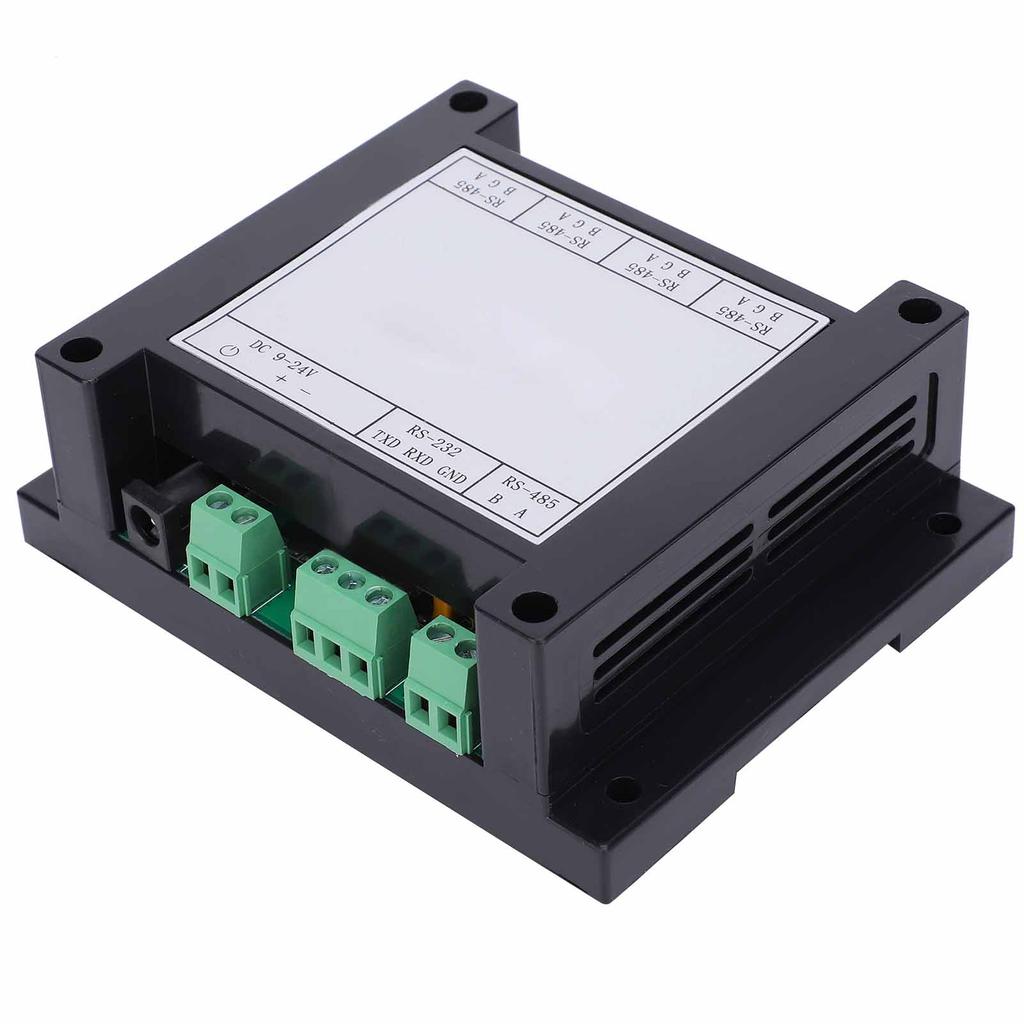

Входной интерфейс: 1 RS 232 1 RS 485

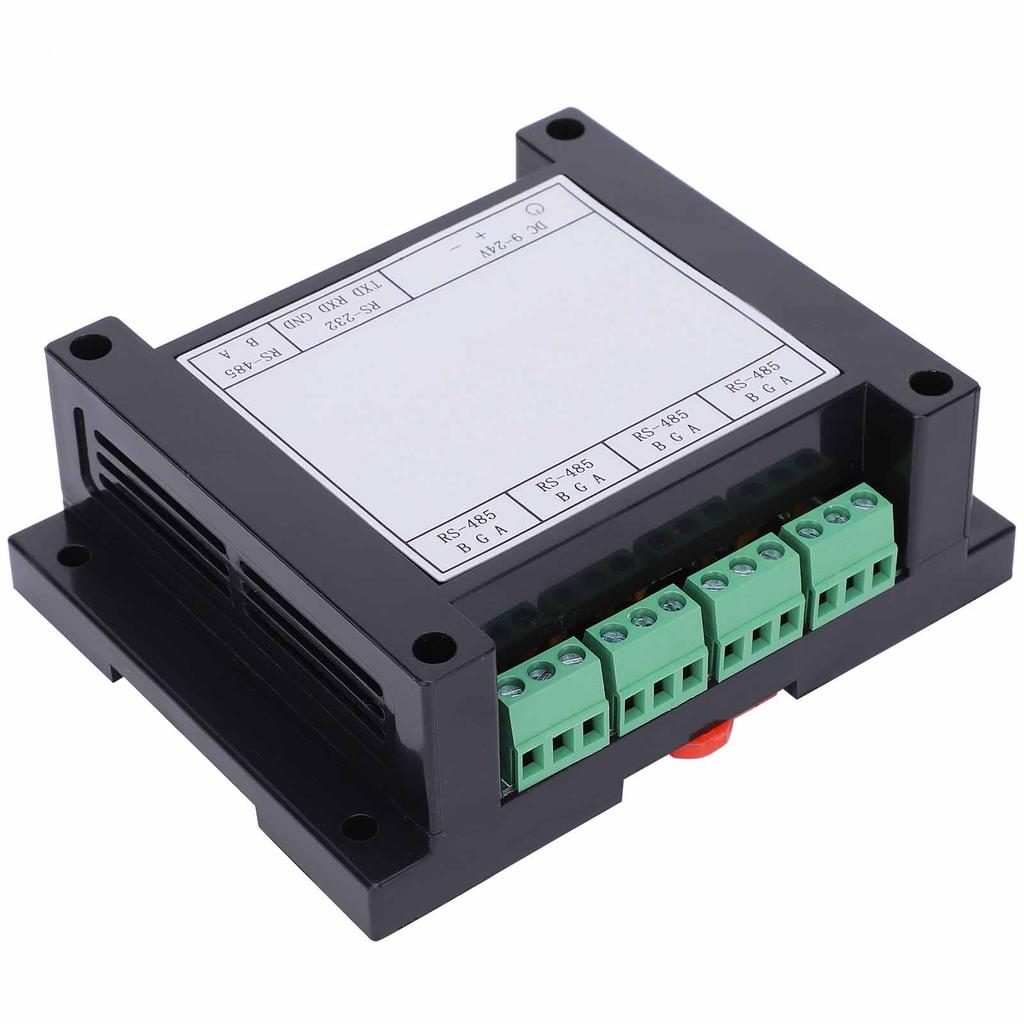

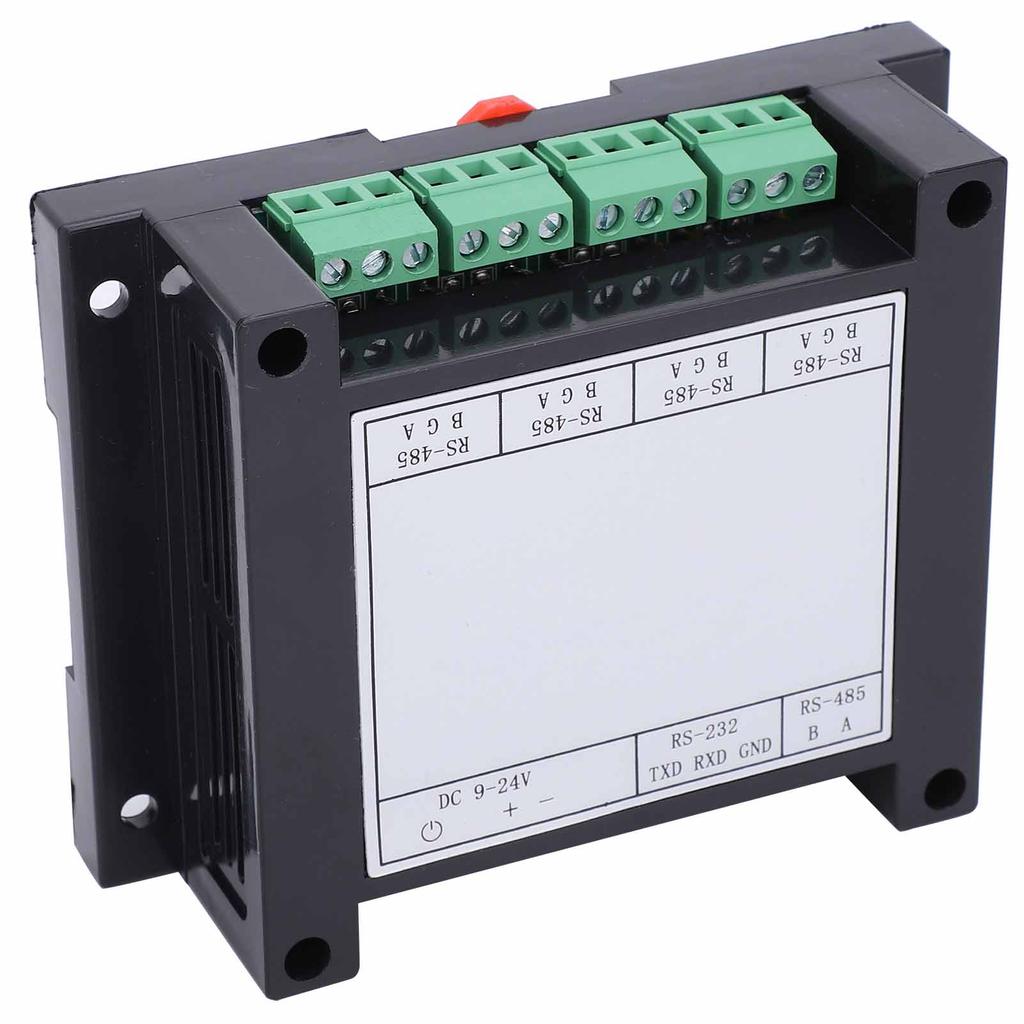

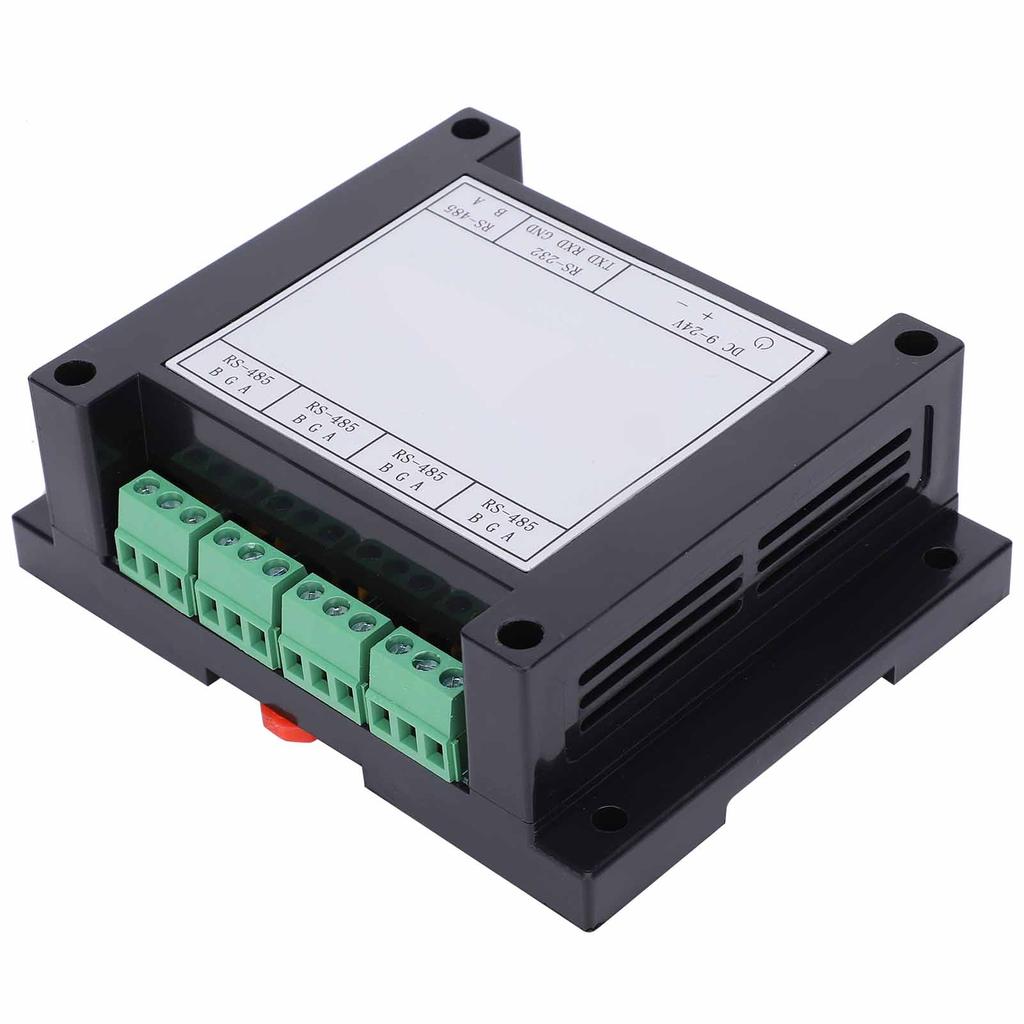

Выходной интерфейс: 4 RS 485
Грузоподъемность: 128 узлов на интерфейс
Расстояние связи: 2500 метров экранированного провода или провода витой пары на интерфейс
Скорость связи: 300 бит/с 115,2 Кбит/с

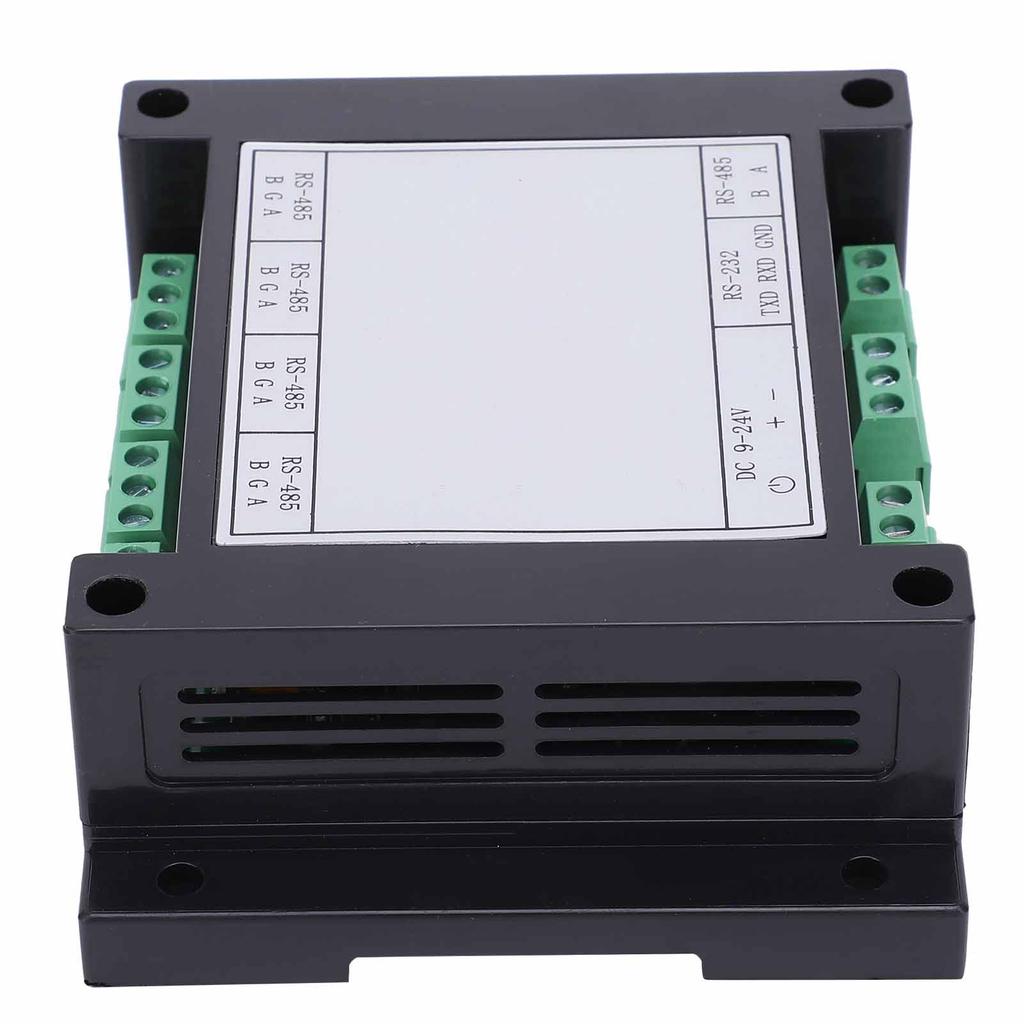

Способ установки: Установка на 35-мм рейку, установка на 4 винта на задней панели
Размер конструкции: приблизительно. 115 x 90 x 40 мм 4,5 x 3,5 x 1,6 дюйма
Рабочая обстановка: 30 градусов Цельсия до 70 градусов Цельсия относительная влажность >95 процентов ОВ
Примечания по проводке:
1. 485 линия связи должна использовать экранированную витую пару, предпочтительно несколько нитей для запасных, самая длинная не более 2500 метров.
2. Электропроводка должна располагаться как можно дальше от проводов высокого напряжения, не параллельно линиям электропередачи и не быть сгруппирована в пучки.
3. Автобус 485 должен иметь структуру «рука об руку», и следует решительно исключить звездообразное и разветвленное подключение.
4. Если контроллеров более 30 или длина кабеля больше 500 метров, рекомендуется использовать ретранслятор 485.
5. Оборудование, работающее от сети переменного тока, и шасси должны быть заземлены и иметь хорошее заземление.
6. Подключите заземление GND всех 485 устройств с помощью экранированных проводов.
Требования к выбору провода для связи по шине RS 485:
Используйте 2-жильный экранированный кабель витая пара
Медь, диаметр провода 0,5 0,75 квадратных миллиметра,
Импеданс 38 88 Ом км,
Емкостное сопротивление 30 50 нФ км,
2-жильный экранированный кабель типа "витая пара" с шагом скрутки 20 мм (если расстояние линии не более 500 метров, то стандарт линии может быть соответствующим образом уменьшен, но это должна быть витая пара)
Сигнальный общий заземление:
1. Все устройства в одном сегменте сети должны иметь единое сигнальное заземление, чтобы избежать помех общего режима.
2. Для централизованного питания напрямую подключите отрицательные полюса постоянного тока всех блоков питания в одном сегменте сети (включая автономные источники питания коммуникационного оборудования) для формирования общего сигнального заземления.
В это время заземление сигнала является заземлением питания постоянного тока.
3. Когда один дом подает питание независимо, подключите землю (черный провод) выводы всех устройств шины в одном сетевом сегменте вместе образуют общую землю сигнала..
Список пакетов:
1 х Ретранслятор
уведомление:
Прибор подходит для длительной стабильной работы при рекомендуемом значении; Устройство не будет повреждено при работе при превышением предельного значения, но может привести к снижению производительности; не превышайте предельный диапазон значений в любое время, иначе это может привести к повреждению устройства!
