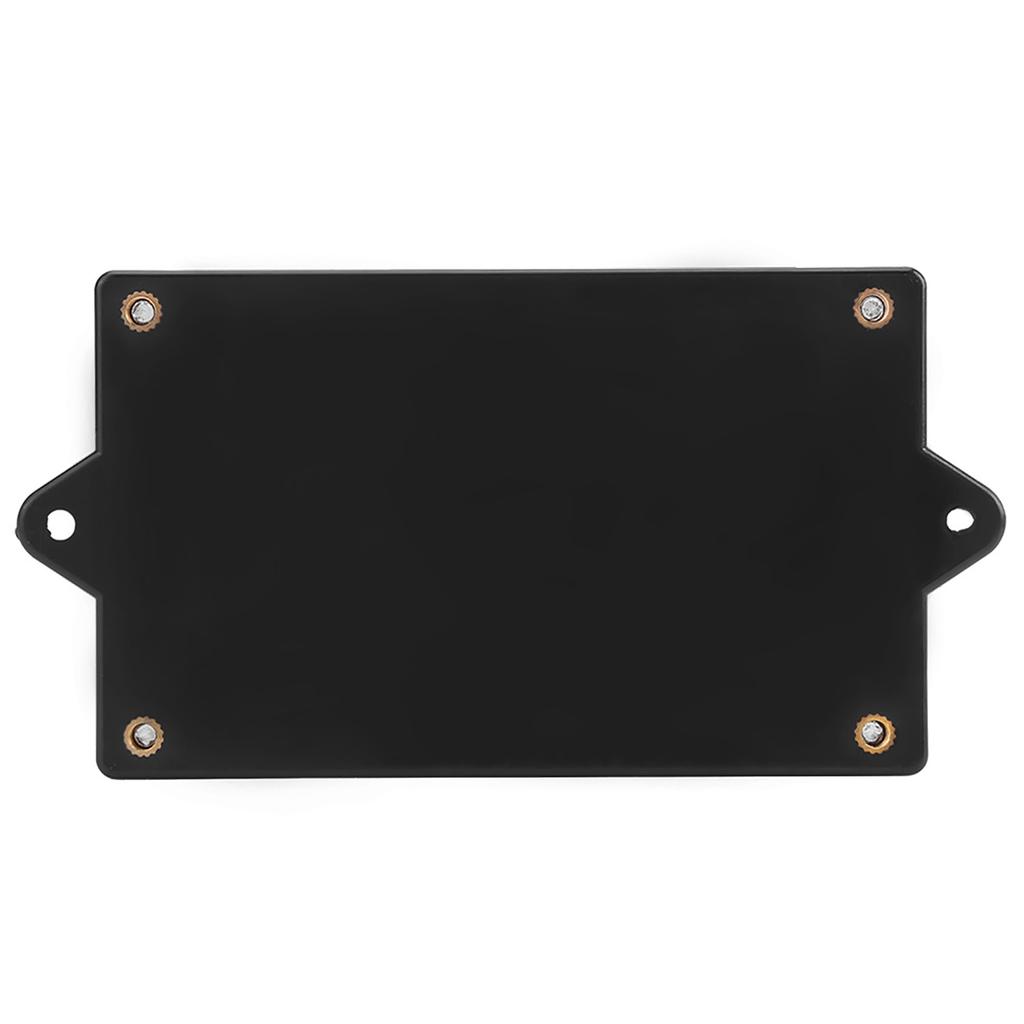

1 шт. Промышленный усилитель-повторитель сигнала RS485, изолированный расширитель расстояния

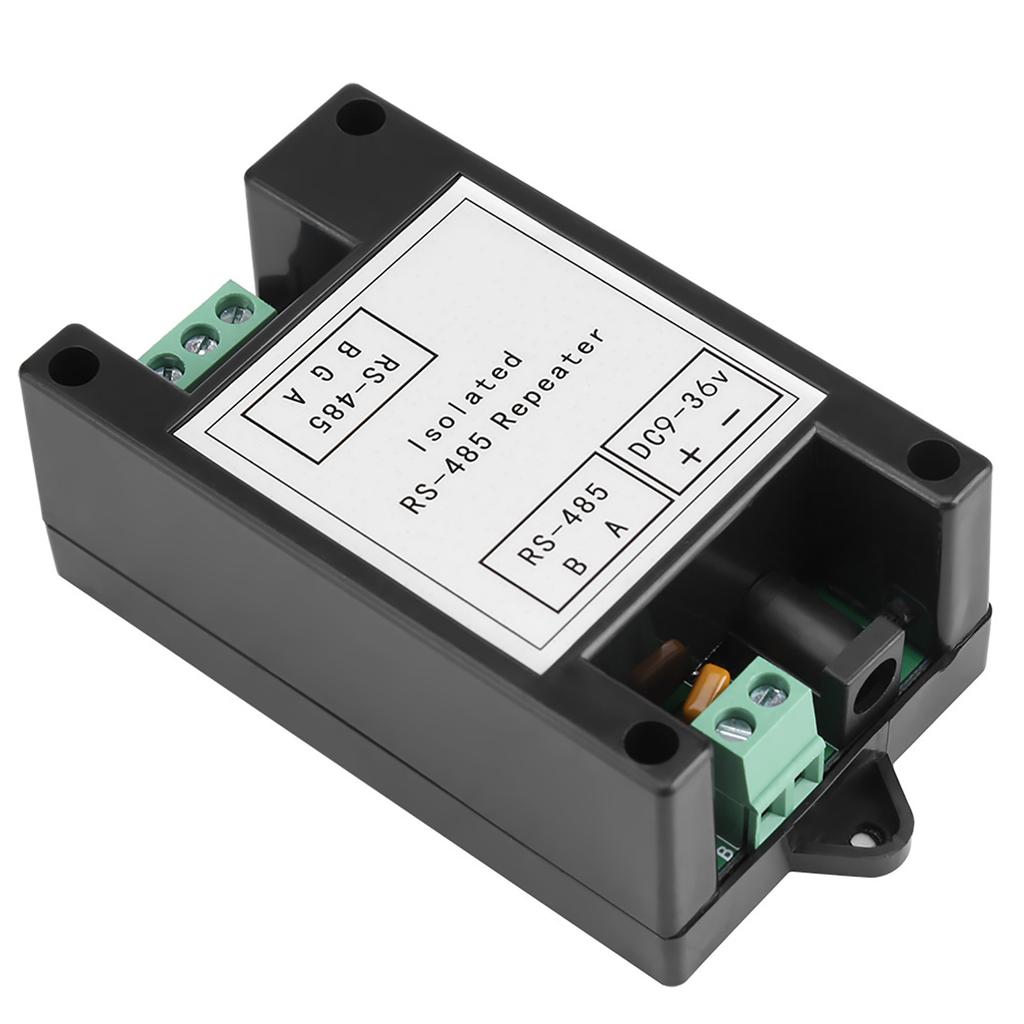

Описание: Этот изолированный повторитель RS485E является своего рода высокопроизводительным Усилитель и удлинитель сигнала RS485 промышленного класса. Он может автоматически направление потока данных и скорость передачи данных, не требуя никаких контрольные или сигналы подтверждения связи, а также обеспечение прозрачные данные коробка передач. Электропитание оборудования и сигнал связи полностью изолирован, с защита от перенапряжения и статического электричества защита. Он обеспечивает передачу на большие расстояния, высокую скорость, стабильность и надежная производительность. Широко используется для автомата посещаемости, зарядки IC-карты система, автоматизация управления, система контроля доступа, парковка, столовая система, Система взимания платы за проезд по автомагистралям. Характеристики: Промышленный класс проектирования, связи полностью изолирован, стабильная и надежная работа, скорость передачи данных возросла до 500 Кбит/с. Встроенный высококачественный изолированный источник питания DC DC Модуль питания реализует электрическую изоляцию между портами. Поддержка многомашинной связи, может подключают до 128 узлов, а дальность передачи до 1200 метров. Технология автоматического управления потоком данных, автоматически различать и контролировать направление передачи данных. Многочисленные защитные меры: позитивный и отрицательная защита от электростатического разряда 15 кВ; Двухканальная защита TVS мощностью 600 Вт; 2.5кВ изоляция связи. Широкий диапазон источников питания от 9 В до 36 В постоянного тока, и поддержка защиты от обратной полярности. Характеристики: Рекомендуемое значение (Типичный) Предельное значение Рабочее напряжение 9В 36В постоянного тока 9В 36В постоянного тока Номинальная мощность 0,36 Вт (9В 35мА; 12В 27мА; 24В 15мА) 0,5 Вт Рабочая температура

30 по цельсию 70 по цельсию

40 по цельсию 80 по цельсию Отвечает за производительность 1 128 узел 128 узлов Расстояние связи 0 1200 метров 1200 метры Скорость связи 300 500K бит/с 500 Кбит/с уведомление: Предлагается использовать оборудование RS485E в разделе рекомендуемое значение для долгосрочной стабильной работы. Оборудование не повредит при работе при предельном значении, но может привести к снижению производительности. Делать не превышать предельное значение, в противном случае это может повредить оборудование. Электропроводка Примечание: 1. 485 проводов связи должны быть экранированы скрученная пара. Лучше иметь многожильный для запасного, и общая длина не более 1 200 метров. 2. Провода должны находиться как можно дальше от высоковольтных проводов, не подключать параллельно с шнуром питания и не может быть в комплекте. 3. Автобус 485 обязательно для автобуса быть рука рука в структуре шины, и не должно быть звездочного соединения и вилочного соединения. 4. 485 ретранслятор необходимо использовать, когда есть более 30 контроллеров или провод длиной более 500 метров. 5. Оборудование и корпус блока питания переменного тока хорошо заземлиться. 6. Подключите GND всех 485 устройств с помощью экранированный кабель. 7. Параллельное подключение клеммного резистора 120 Ом до 485+(К) и 485 (В) из последних 485 устройств. Шина RS 485 должна быть 2-жильным экранированным проводом витая пара медных проводов, диаметром от 0,5 до 0,75 квадратных миллиметров, сопротивление от 38 до 88 Ом км, емкость от 30 до 50 нанофарад км, шаг скрутки 20 мм (если расстояние провода не более 500 метров, стандарт может быть соответствующим ниже, но должна быть скручена пара)

Лимит автобуса: Состоит из двух или более устройств с физические соединения между собой, шина может быть подключена до 128 устройства, в случае отсутствия репитера длина шины не более 1200 метры. Системная шина не должна ветвиться, и если ветка неизбежна, Должны быть выполнены следующие требования: 1. Длина ветки не более 10 метры; сумма длины автобуса не более 800 метров; общее количество оборудования на филиале не более 50. 2. Все провода сигнала связи должны быть как можно дальше от источника помех сигнальная линия должна уйти слабые скважины, и не могут быть параллельно с сильной мощностью (например, 220 В жилая мощность) или радиочастотный сигнальный провод (например, CATV, большой сигнальный аудиокабель). Если параллельно, то расстояние должно быть длиннее 0,5 метра. 3. Все проволочные контакты должны быть сварены или прикручено к соединению, и выполнить гидроизоляцию и влагозащитную обработку. Сигнальный общий заземление: 1. Все устройства в одном сегменте сети должны иметь равномерное сигнальное заземление, чтобы избежать помех общего режима. 2. При использовании централизованного источника питания подключите Dc отрицательные полюса всей мощности (включая питание устройства связи) из Один и тот же сегмент сети вместе непосредственно для формирования общего сигнального заземления. В на этот раз заземлением сигнала является заземление питания постоянного тока. 3. При использовании индивидуального блока питания подключите земли (черный провод) контакты всех устройств шины в одном сегменте сети вместе, чтобы сформировать общую сигнальную площадку. Индикатор: PWR: Зеленый индикатор блока питания, обычно включать при включении питания. COM: Красный индикатор данных, мигает, когда есть данные по шине. Определение терминала: 9В постоянного тока: источник питания грамм: Изолировать землю RS 485, можно подключить к заземленная или экранированная проволока К: RS 485 вход-выход сигнала положительный В: RS 485 вход-выход сигнала отрицательный Рекомендуемые методы отладки: Убедитесь, что проводка правильная. 1, Общая основа: используйте 1 проволоку или защитную проволоку соединить GND всех 485 устройств вместе, что может избежать потенциального различия, которые влияют на связь между всеми устройствами. 2, Клеммный резистор: Подключите 120 Ом терминальный резистор параллельно к 485+ и 485 последнего 485 устройства, по порядку улучшить качество связи. 3, Разъединить среднюю секцию: путем отключения в середине, чтобы проверить, не потому ли это, что слишком много нагрузок, или расстояние связи слишком большое, или какое-то устройство повреждено, что влияет весь провод связи. 4, Один провод: подключите один провод к устройство, которое можно использовать для устранения, если проводка вызывает связь вина. 5, Смена конвертора: Измените преобразователь для устранения если качество преобразователя влияет на качество связи. 6, Отладка ноутбука: убедитесь, что ваш ноутбук нормально общается, клиент повторно отправляет на компьютер клиента для связи. В коплект входит: 1 x Повторитель RS 485 уведомление:

.
