Реле 12 В, 8-контактный релейный модуль с изоляцией оптопары Плата управления ПЛК Триггер низкого уровня
подсказки:
Этот модуль имеет напряжение 12 В
8 модулей релейного выхода, выходные контакты реле 250В 10А. Входные сигнальные линии IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 активны низко. VCC, входная клемма питания GND, входная клемма питания реле JD-VCC могут питаться отдельно.
использование:
1. Поддержка всех элементов управления микроконтроллерами.
2. Промышленная область;
3. Управление ПЛК
4. Умный дом управления;
Характеристики:
Использование реле высокого тока, AC250V 10A DC30V 10A
Независимая проводка контактной части, безопасная и надежная
Стандартный интерфейс, может быть расширен на различных платах разработки
С крепежными отверстиями для винтов для легкой установки
Подходит для различных платформ, таких как 51 / AVR / AVR / ARM

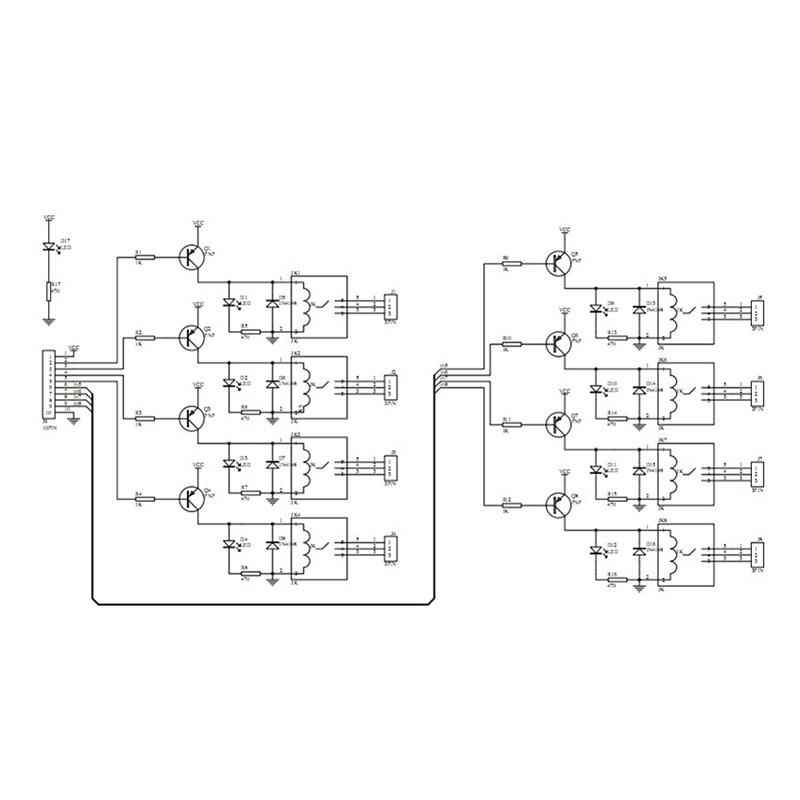

Описание модуля:
1. Этот модуль соответствует международным стандартам безопасности, и между зоной контроля и зоной нагрузки имеются изоляционные слоты.;
2. Он использует двустороннюю конструкцию печатной платы FR-4 и высококачественную технологию производства микросхем;
3. Используйте релейное управление Songle;
4. С индикацией действия реле он яркий, когда он включен, но не когда он выключен;
5. Когда на входной клемме сигнала есть сигнал низкого уровня, общая клемма и нормально открытая клемма будут проводить;
6. Реле может напрямую управлять различным оборудованием и нагрузками;
7. Есть 8 нормально открытых и 8 нормально закрытых контактов;
8. Синий терминал KF301 более удобен для подключения к управляющей линии.
9. Размер модуля: 138 м * 56 мм * 18,5 мм (длина, ширина, высота), вес нетто: 120г
10. Есть 4 отверстия для крепежных болтов, отверстие 3,1 мм, расстояние между ними 131 мм * 49,5 мм
11. Готовый продукт проходит функциональное тестирование и испытание на стабильность
Интерфейс модуля:
1. VCC: Подключите положительный полюс блока питания 12 В
2. GND: подключиться к отрицательному полюсу блока питания 12 В
3. В1-В8: Клемма триггера сигнала, низкий уровень эффективности
Выходной терминал реле: Есть 12-проводной интерфейс, все интерфейсы могут быть напрямую подключены к проводу, что удобно для пользователей
1. NO1--NO8: Реле нормально разомкнутый интерфейс, реле приостанавливается перед его закрытием и замыкается на COM после его замыкания
2. Общий интерфейс реле COM1--COM8
3. NC1--NC8: Реле нормально замкнутого интерфейса, реле замыкается на короткое замыкание с COM перед его закрытием и приостанавливается после его замыкания
