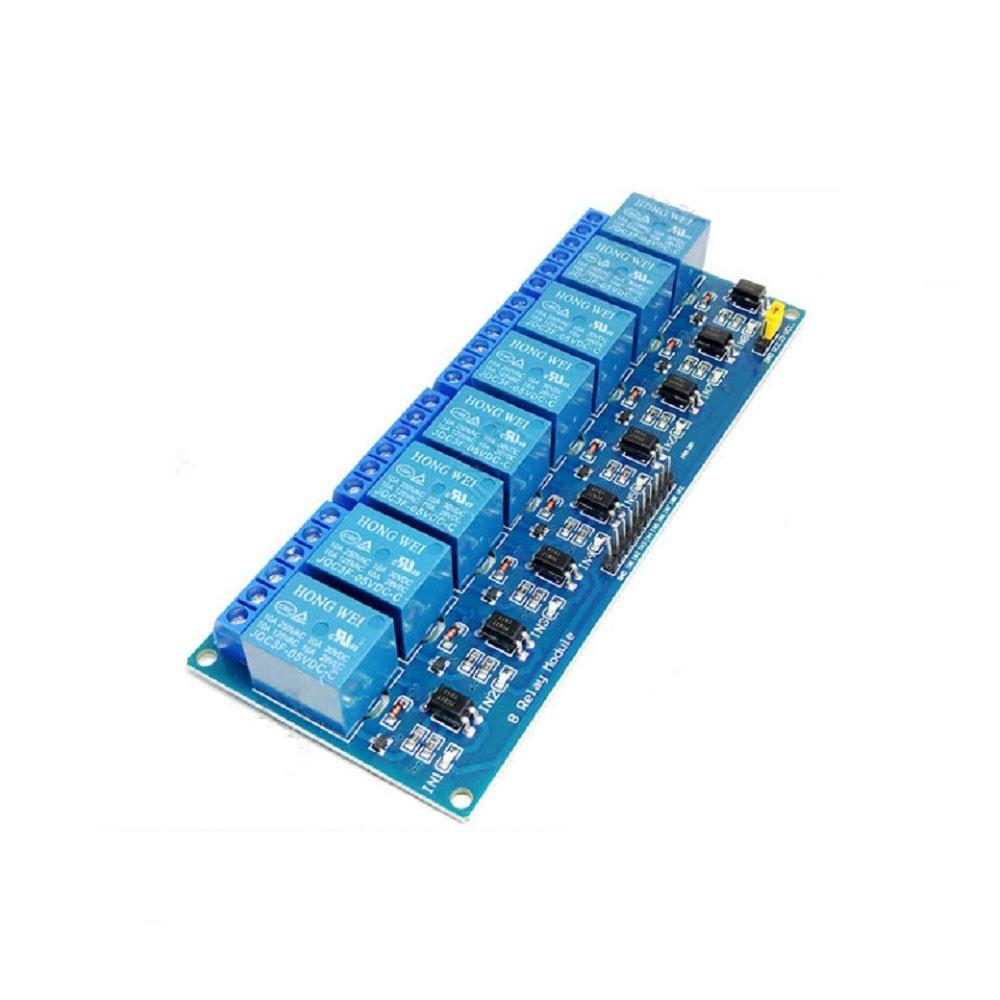

5 В 8-канальный релейный модуль Низкоуровневая триггерная интерфейсная плата
Описание:
1. Это 8-канальная интерфейсная плата реле 5 В, позволяющая управлять различными приборами и другим оборудованием с большим током.
2. Ввод сигнала N1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 даже эффективен.
3. VCC, вход питания GND может питаться отдельно от терминала JD-VCC.
Сценарии использования:
1, поддержка всех однокристальных управлений.
2. Промышленная область;
3. Управление ПЛК;
4, домашнее интеллектуальное управление.
Интерфейс:
1. VCC: Подключение к источнику питания 5 В
2. GND: Подключите блок питания 5 В отрицательный
3. В1-В8: Конец триггера сигнала, низкий уровень эффективности
Выходной конец реле имеет 12 проводных интерфейсов, все интерфейсы могут быть напрямую подключены, что удобно для пользователей.
· NO1--NO8: нормально разомкнутый интерфейс реле, подвешенный до всасывания, короткое замыкание, соединенное с COM после всасывания.
· Публичный интерфейс ретранслятора COM1--COM8.
· NC1--NC8: нормально замкнутый интерфейс реле, короткое замыкание, соединенное с COM до замыкания реле, приостановленное после замыкания.
Характеристики:
· С индикацией действия реле всасывание яркое, разъединение не яркое;
· Реле может напрямую управлять всеми видами оборудования и нагрузки;
· Имеется 8 нормально разомкнутых и 8 нормально замкнутых контактов;

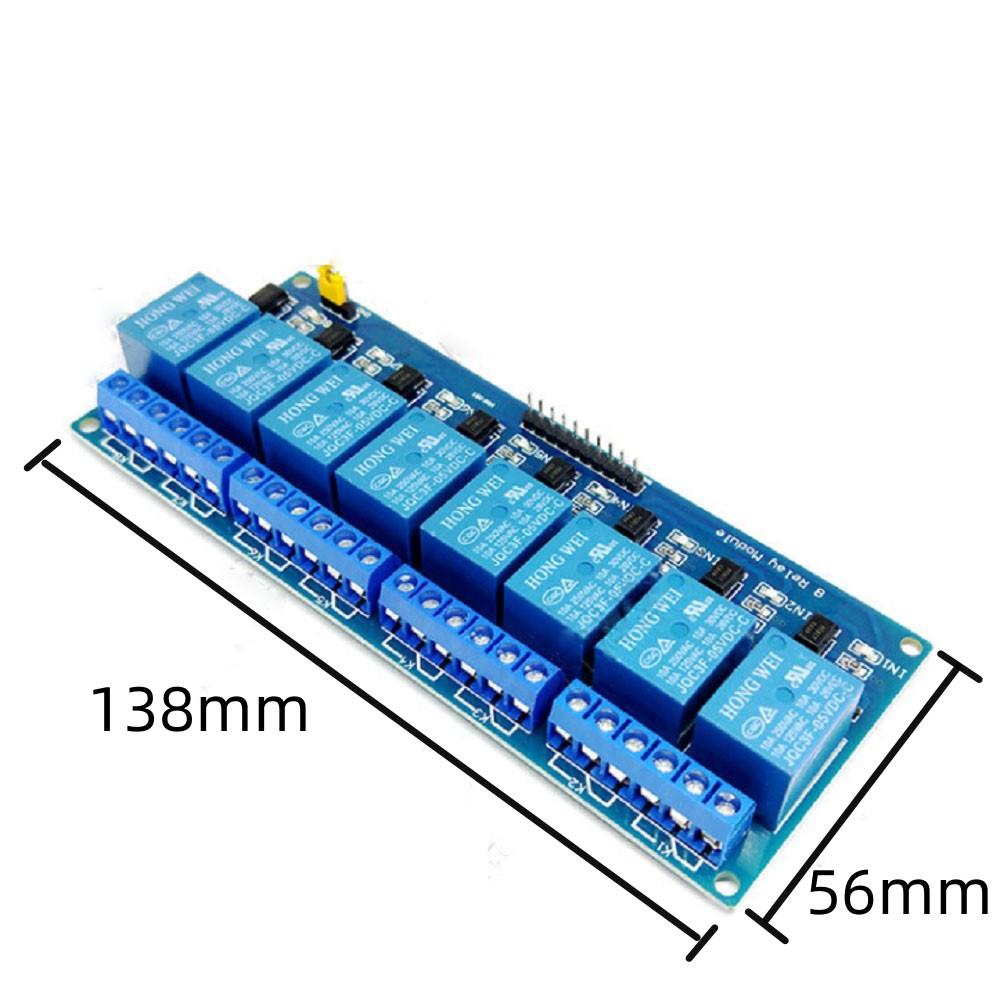

· Размер модуля: 138м * 56мм * 18,5мм
·Масса: 120г
· Он оснащен 4 отверстиями для крепежных болтов, отверстиями 3,1 мм, расстоянием 131 мм * 49,5 мм.
Может быть небольшая погрешность размера для ручного измерения.

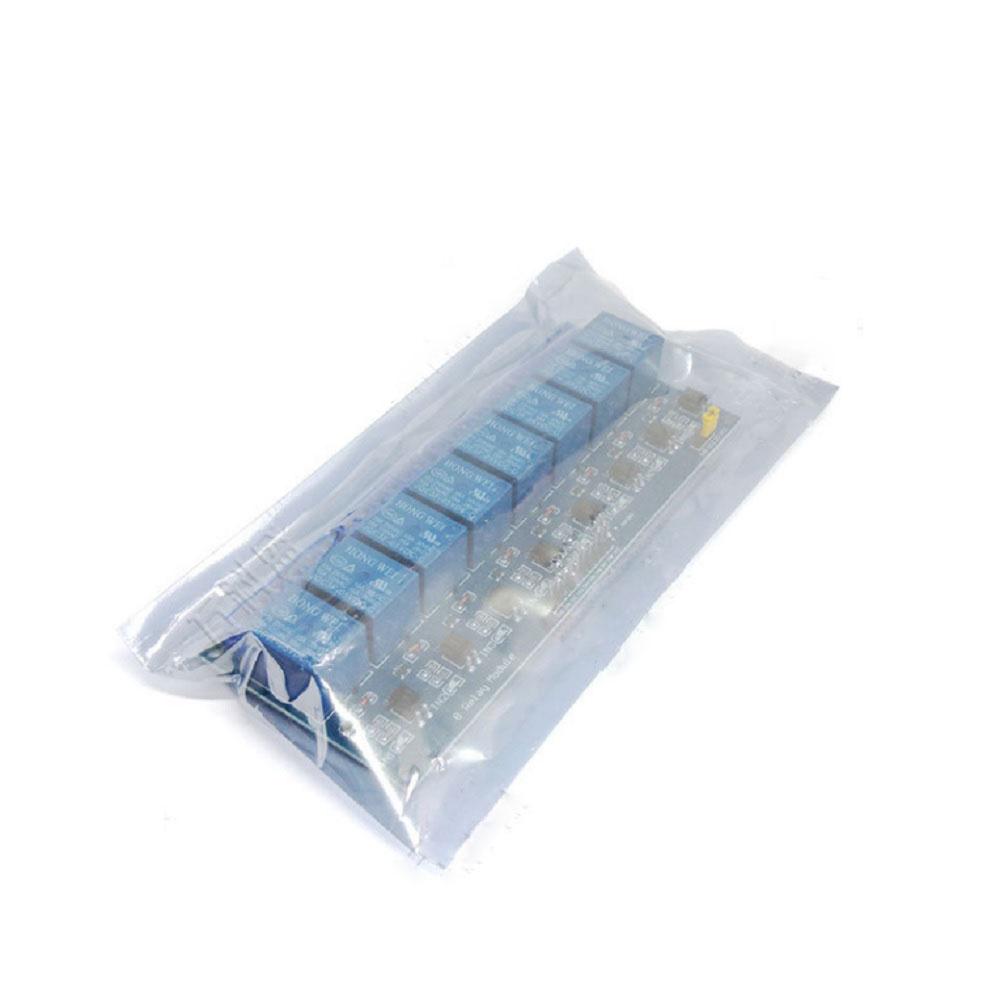

Пакет в том числе:
1 х 5V 8-канальный релейный модуль
