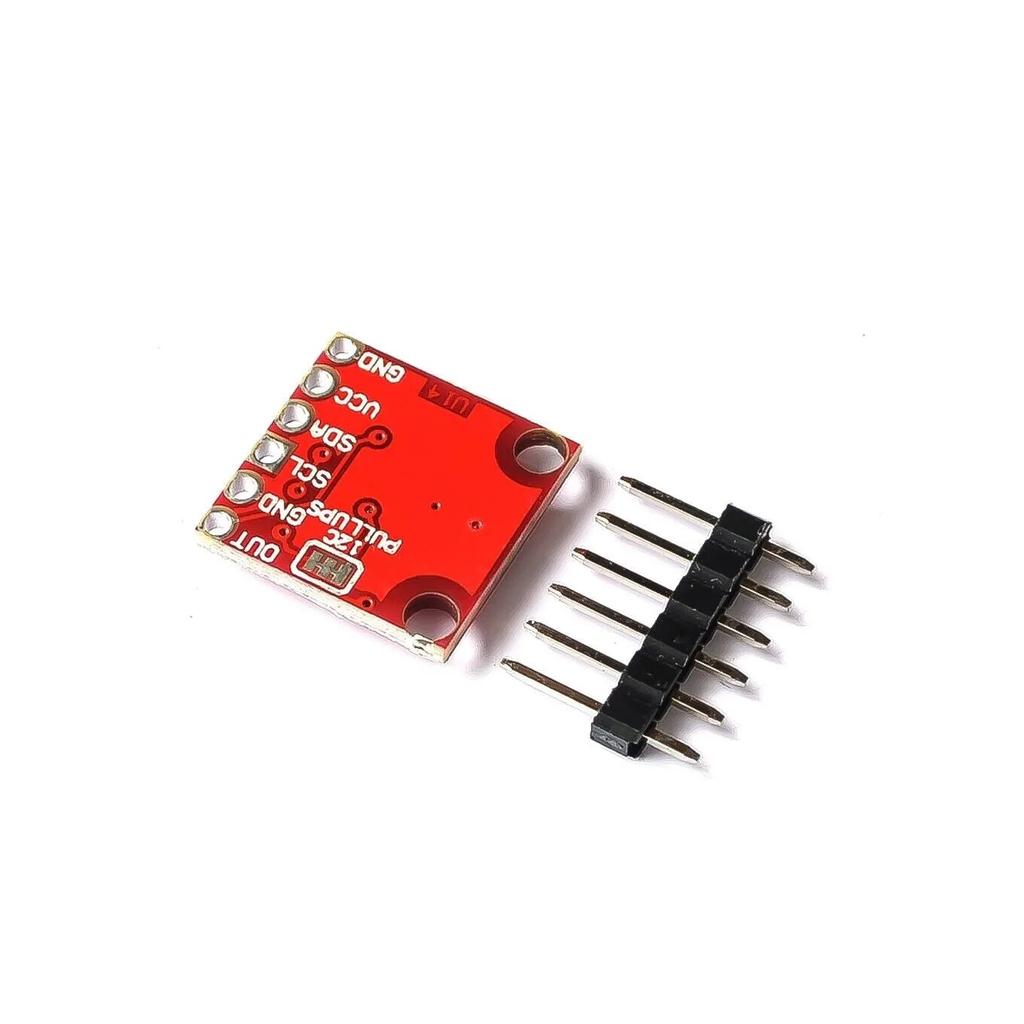

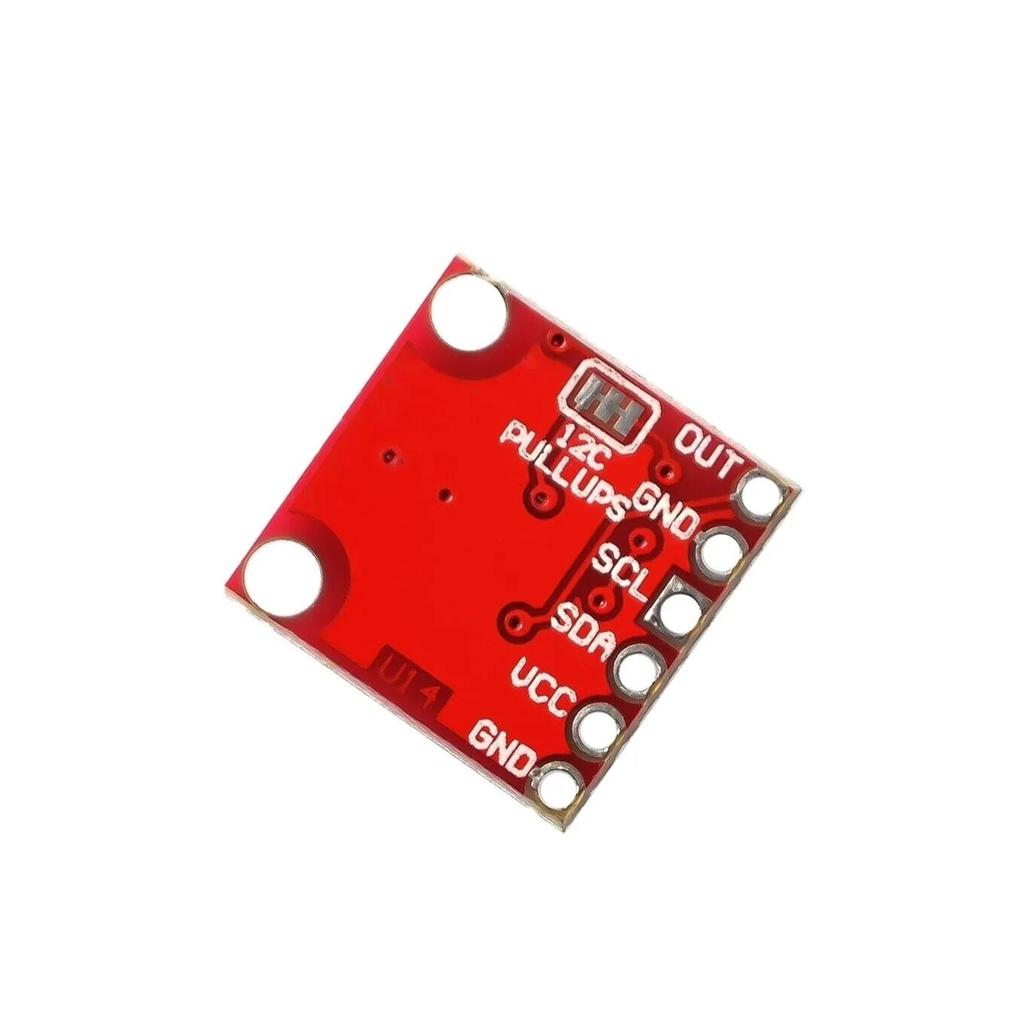

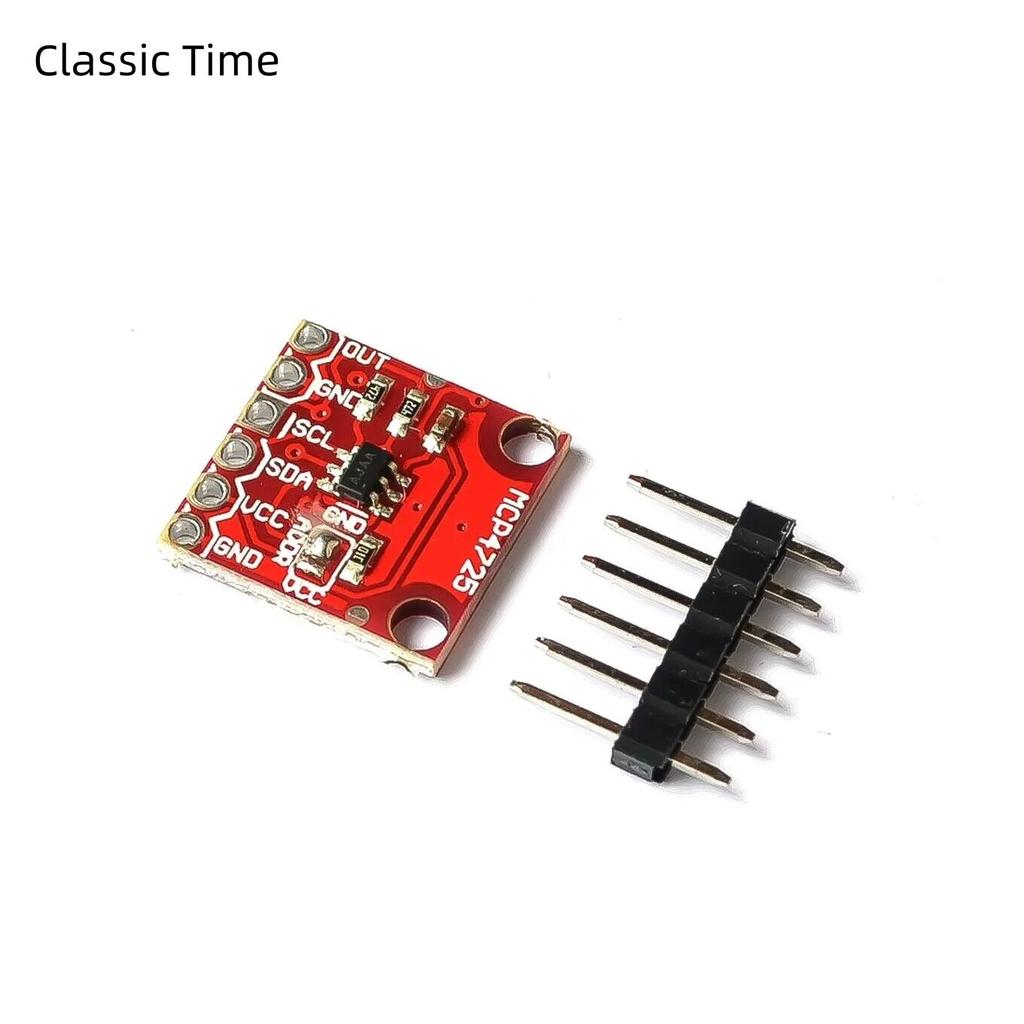

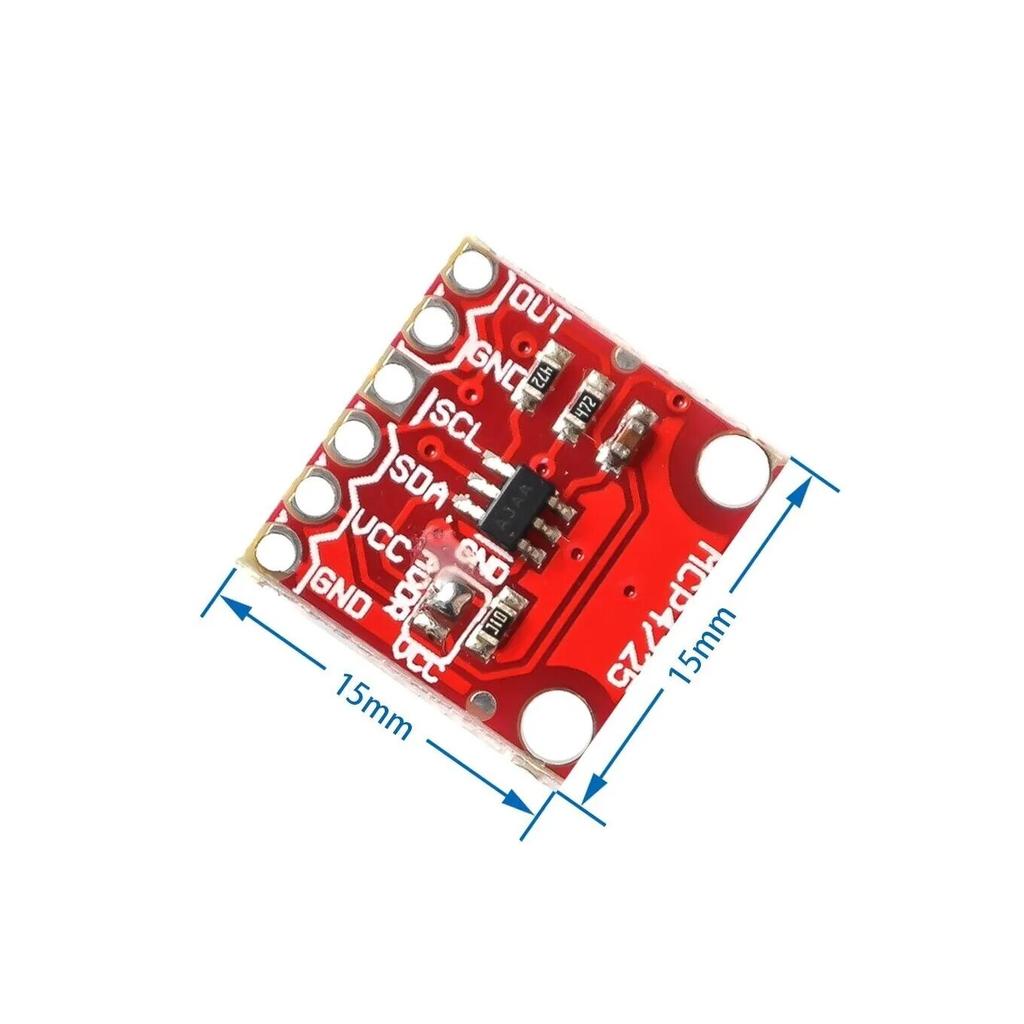

Плата разработки модуля ЦАП MCP4725 I2C

CJMCU-I2C DAC Breakout - плата разработки модуля MCP4725

MCP4725 представляет собой 12-канальный буферизованный выходной ЦАП напряжения с энергонезависимой памятью (EEPROM) из. Пользователь может настроить регистровый бит (2) и входные данные ЦАП (12) хранится в энергонезависимом EEPROM (14-разрядная версия) Память. Установив конфигурационный регистр битов, ЦАП можно настроить как нормальный режим или энергосберегающий режим выключения. Устройство использует двухпроводной I2C-совместимый последовательный интерфейс и диапазон напряжения от 2,7 В до 5,5 В с одним питанием.

Описание: Вы всегда хотели выводить аналоговые напряжения от микроконтроллера, MCP4725 - это ЦАП, который позволит вам это сделать CJMCU-MCP4725 - это управляемый I2C цифро-аналоговый преобразователь (DAC) ЦАП позволяет!. посылать аналоговый сигнал, такой как синусоида, от цифрового источника, такого как интерфейс I2C на микроконтроллере. Цифро-аналоговые преобразователи отлично подходят для генерации звука, музыкальных инструментов и многих других творческих проектов!

Эта версия CJMCU-MCP4725 Breakout исправляет несколько проблем с платой, включая площадь ИС, распиновку I2C, изменяет общие размеры платы, чтобы лучше соответствовать вашим проектам, и еще несколько незначительных настроек. Эта плата разбивает каждый контакт, к которому вам нужно будет получить доступ, и использовать MCP4725, включая контакты GND и Signal OUT для подключения к осциллографу или любому другому устройству, которое вам нужно подключить к плате. Также на борту являются SCL, ПДД, VCC и GND еще один для вашего основного разъема I2C. Кроме того, если вы хотите иметь более одного MCP4725 на шине, подтягивающие резисторы на этой плате можно отключить, просто проверьте руководство по подключению в разделе «Документы» ниже для получения инструкций и советов по этому.

Характеристики:

12-разрядное разрешение

Интерфейс I2C (Поддержка стандартных, быстрых и высокоскоростных)

Малый пакет

Поставка 2.7V до 5,5

Внутренней EEPROM для хранения параметров
