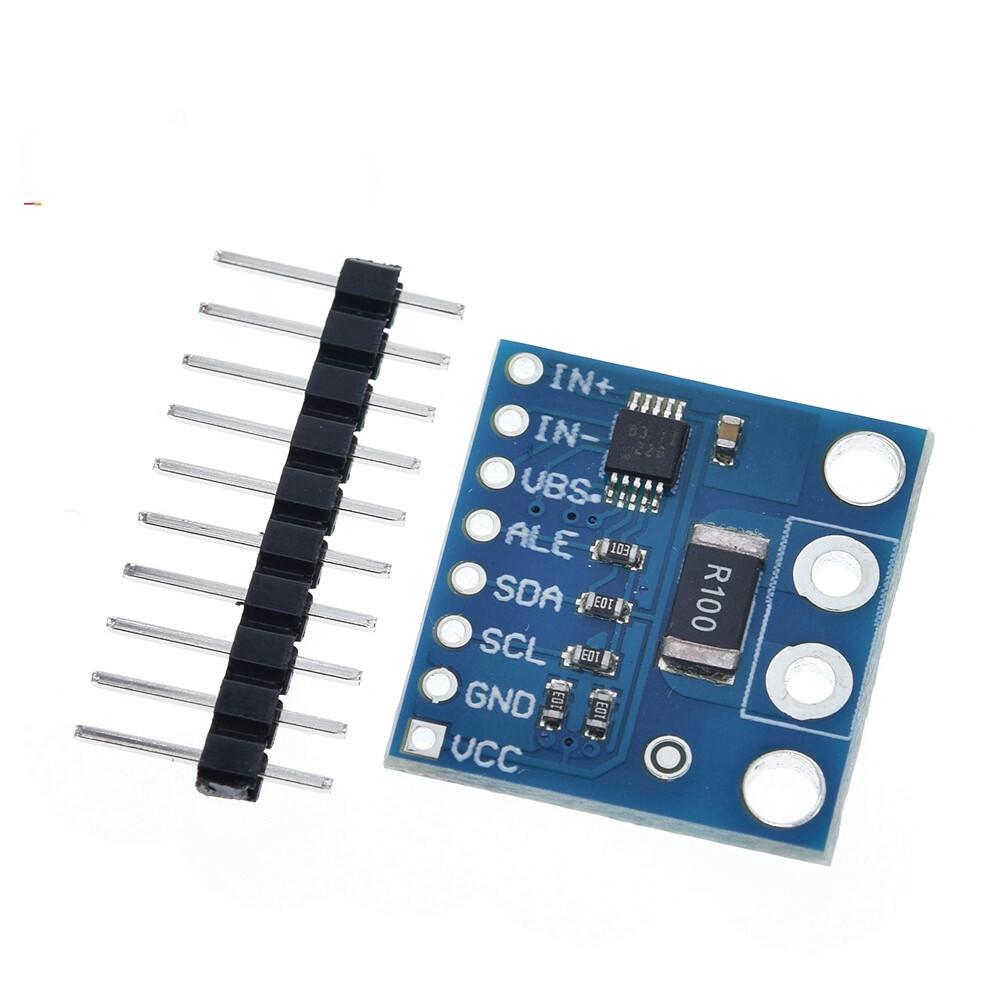

INA226 IIC I2C интерфейс двунаправленный модуль датчика тока/мощности для Arduino

Описание

INA226 — это токовый шунт и монитор мощности с интерфейсом, совместимым с I2C™ или SMBUS.. Устройство контролирует как падение напряжения на шунте, так и напряжение питания шины.. Программируемое значение калибровки, время преобразования и усреднение в сочетании с внутренним умножителем позволяют напрямую считывать ток в амперах и мощность в ваттах.

INA226 измеряет ток при синфазном напряжении шины, которое может варьироваться от 0 В до 36 В, независимо от напряжения питания.. Устройство работает от одного источника питания от 2,7 В до 5,5 В, потребляя типичный ток питания 330 мкА.. Устройство рассчитано на диапазон рабочих температур от –40°C до 125°C и имеет до 16 программируемых адресов на I2C-совместимом интерфейсе.

Характеристики

Напряжение шины датчиков от 0 В до 36 В

• Определение верхнего или нижнего плеча

• Сообщает ток, напряжение и мощность

• Высокая точность:

– Ошибка усиления 0,1% (Максимум)

– Смещение 10 мкВ (Максимум)

• Настраиваемые параметры усреднения

• 16 программируемых адресов

• Работает от источника питания от 2,7 В до 5,5 В.

• 10-контактный, DGS (ВССОП) пакет

Приложения

• Серверы

• Телекоммуникационное оборудование

• Вычисления

• Управление питанием

• Зарядные устройства для аккумуляторов

• Источники питания

• Испытательное оборудование

Описание контактов

VBUS: вход напряжения шины SDA/SCL: Линии данных шины IIC и тактовые сигналы ТРЕВОГА: Многофункциональный тревожный выход А0/А1: Адресная строка IIC ВХ+/ВХ-: неинвертирующий аналоговый вход, инвертирующий аналоговый вход
