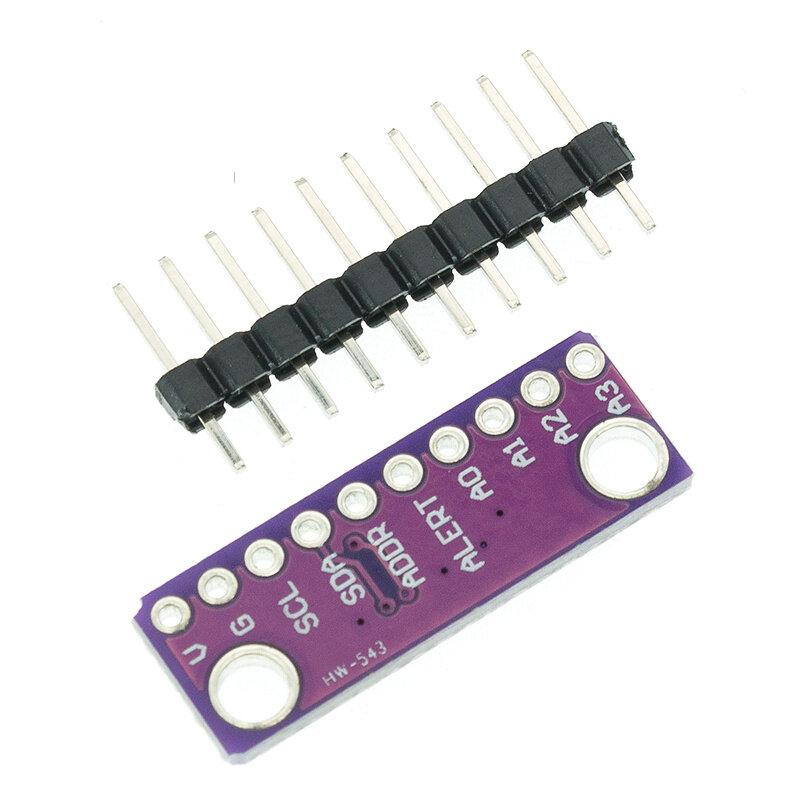

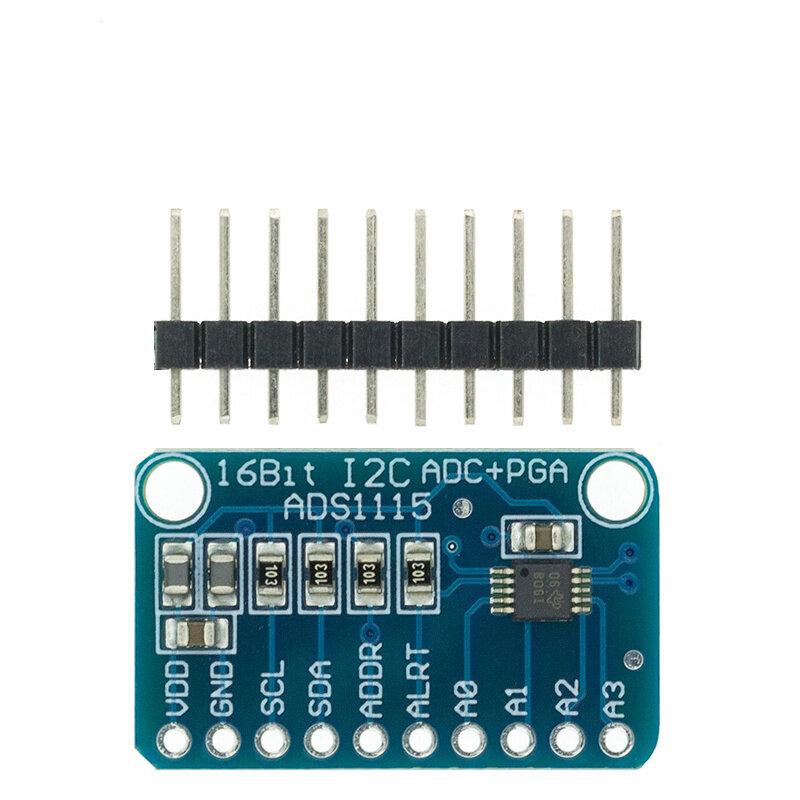

I2C ADS1115 16-битный 4-канальный модуль АЦП с программируемым усилителем усиления от 2,0 В до 5,5 В для Arduino RPi

I2C ADS1115 16-битный 4-канальный модуль АЦП с программируемым усилителем усиления от 2,0 В до 5,5 В для Arduino RPi

Для микроконтроллеров без аналого-цифрового преобразователя или если требуется АЦП более высокой точности, ADS1115 обеспечивает 16-битную точность при 860 образцах в секунду по I2C. Чип может быть сконфигурирован как 4 несимметричных входных канала или два дифференциальных канала. В качестве приятного бонуса он даже включает в себя программируемый усилитель усиления, до x16, чтобы помочь увеличить меньшие одиночные / дифференциальные сигналы до полного диапазона.. Нам нравится этот АЦП, потому что он может работать от 2 В до 5 В мощности / логики, может измерять большой диапазон сигналов и его супер прост в использовании. Это отличный 16-битный преобразователь общего назначения.

Чип довольно маленький, поэтому он приходит на доске прорыв с ферритов молчать AVDD и AGND. Взаимодействие осуществляется через I2C. Адрес может быть изменен на один из четырех вариантов (см. таблицу 5) таким образом, вы можете подключить до 4 ADS1115 к одной 2-проводной шине I2C для 16 несимметричных входов.

ШИРОКИЙ АССОРТИМЕНТ ПОСТАВОК: от 2,0 В до 5,5 В

НИЗКОЕ ПОТРЕБЛЕНИЕ ТОКА: Непрерывный режим: Только 150 мкА в однократном режиме: Автоматическое завершение работы

ПРОГРАММИРУЕМАЯ СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ: от 8SPS до 860SPS

ВНУТРЕННИЙ ОПОРНЫЙ ИСТОЧНИК НАПРЯЖЕНИЯ С НИЗКИМ ДРЕЙФОМ

ВНУТРЕННИЙ ГЕНЕРАТОР

ВНУТРЕННИЙ PGA

ИНТЕРФЕЙС I2C: Адреса, выбираемые по пин-кодам

ЧЕТЫРЕ НЕСИММЕТРИЧНЫХ ИЛИ ДВА ДИФФЕРЕНЦИАЛЬНЫХ ВХОДА

ПРОГРАММИРУЕМЫЙ КОМПАРАТОР

Эта плата/чип использует 7-битные адреса I2C между 0x48-0x4B, выбираемые с помощью перемычек.
