Характерная черта:

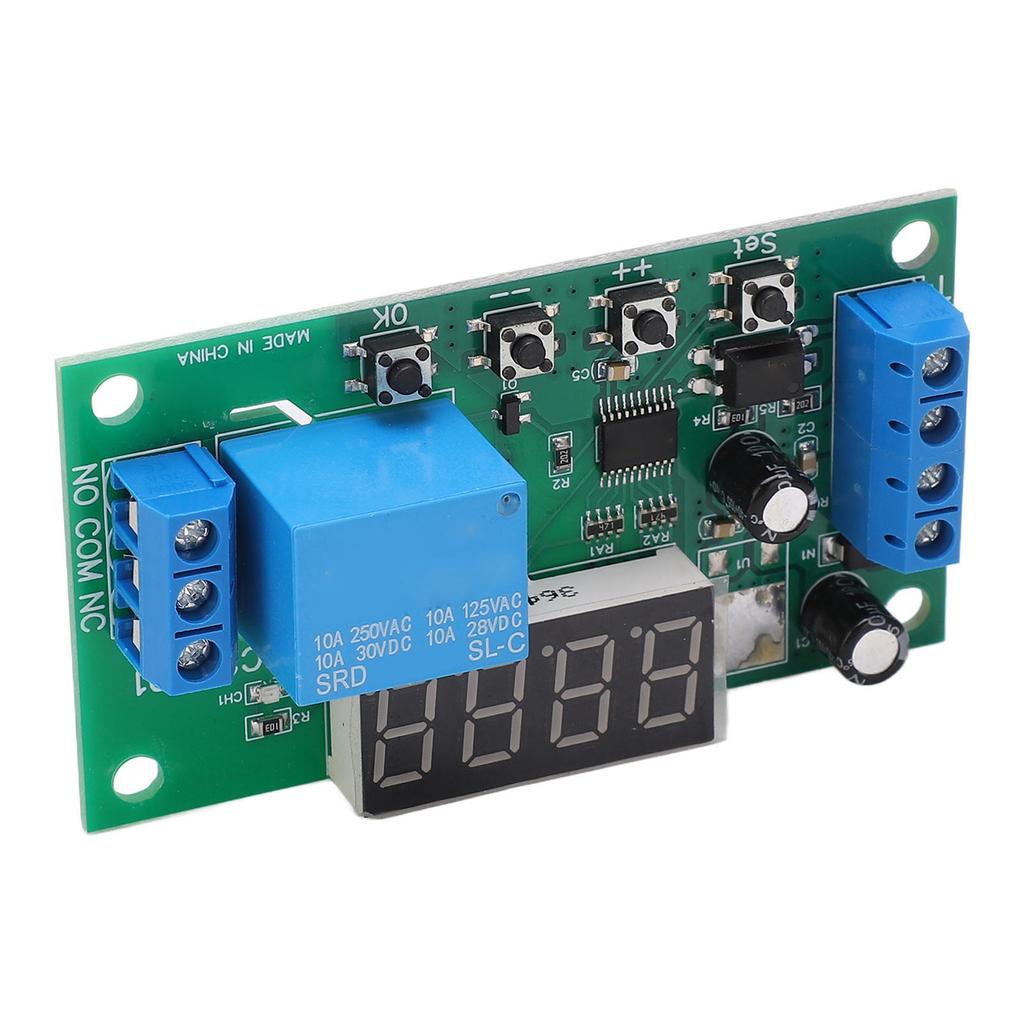

1. Основная функция: Эта плата может достигать времени задержки от 0,1 с до 9999999,9 с, шаг 0,1 с и точность 0,01 с.
2. 12 Режимов работы: F00‑F05, F10‑F15 всего 12 рабочих режимов, из них 8 рабочих режимов для установки количества циклов.
3. 3 Статуса: Для этой платы можно установить 3 статуса: рабочий статус, статус энергосбережения, статус настройки.
4. Простота установки: Поставляется с компактным размером и легким весом, а также, простая установка может быть быстро завершена.
5. Идеальная замена: Использует передовую технологию и качество, идеальная замена вашей старой или сломанной платы аккумулятора.
Технические характеристики:
Тип объекта: Пульт управления
Материал: печатная плата
Рабочий ток:
Цифровая трубка ВЫКЛ. (Состояние энергосбережения): Реле ВЫКЛ 6 мА, Реле ВКЛ 35 мА
Цифровая трубка ВКЛ (Рабочее состояние): Реле ВЫКЛ 29 мА, Реле ВКЛ 56 мА
Три состояния: Рабочее состояние, Состояние энергосбережения, Состояние настройки
Входной порт: Оптоизолированный вход, совместимый с входом NPN, PNP (5 24В сигнальный переключатель)
Выходной порт: Реле 10А НО КОМ НЗ три контакта
Существует три способа подключения клеммы входа триггерного сигнала:
1 Не требуется внешний источник сигнала
2 Триггер с источником сигнала NPN
3 Триггер с источником PNP
Рабочий статус: В рабочем состоянии, в режимах F00 F05 отображается оставшееся время, в режимах F10 F15 отображается оставшееся время и значение счетчика импульсов.
уведомление: Когда оставшееся время превышает четыре цифры, коротко нажмите клавишу OK, чтобы прокрутить и один раз отобразить оставшееся время.
Установка статуса: Короткое нажатие клавиши SET для входа в режим настройки, затем короткое нажатие SET для переключения параметров, короткое нажатие ++ , для изменения параметров. Коротко нажмите клавишу OK , чтобы сохранить параметры и выйти из режима настройки.
уведомление: После установки параметров его необходимо снова включить.
Статус запроса: Не изменяя состояние настройки параметров, коротко нажмите кнопку SET , чтобы войти в режим запроса, затем нажимайте SET для переключения параметров и коротко нажмите кнопку OK , чтобы выйти из режима запроса.
Состояние энергосбережения: Рабочее состояние цифрового индикатора выключено. В этом состоянии цифровой индикатор не отображает, а другие функции работают нормально. Нажмите и удерживайте кнопку OK в течение 5 секунд, чтобы войти в режим энергосбережения, и нажмите и удерживайте кнопку OK в течение 5 секунд, чтобы выйти из режима энергосбережения.
1 В режиме энергосбережения вы по-прежнему можете войти в состояние настроек и запроса, и автоматически войдете в режим энергосбережения через 20 секунд без нажатия клавиш.
2 После повторного включения цифровой индикатор отображает в течение 20 секунд, как выключить цифровой индикатор.
Заводские настройки: Нажмите и удерживайте одновременно клавиши ++ и в течение 3 секунд, чтобы восстановить заводские настройки и выключить отображение на цифровой трубке. Запускать с параметрами по умолчанию после перезагрузки.
уведомление: После установки параметров его необходимо снова включить.
Обработка исключений:
1 Если вы столкнулись с необъяснимыми проблемами, пожалуйста, включите питание снова (это потому, что после установки параметров нет перезагрузки)
2 Если проблема по-прежнему не решается после повторного включения, пожалуйста, одновременно нажмите и удерживайте клавиши ++ и в течение 3 секунд, чтобы восстановить заводские настройки.. затем перезагрузитесь.
Список пакетов:
1 x
Пульт управления
