Характерная черта:
1. Небольшой размер, легко носить с собой и хранить, широкий диапазон измерения напряжения, эффективный и удобный.
2. 12-разрядный микроконтроллер AD с высокой точностью измерений и сильной защитой от помех.
3. Состоит из профессиональных материалов печатных плат, стабильной производительности и длительного срока службы.
4. Рабочее напряжение — 12 В постоянного тока, диапазон измерения — 0–55 В постоянного тока, срок службы реле — 100 000 раз.
5. Со строгим контролем качества и гарантией качества, высоким коэффициентом безопасности, можно использовать со спокойствием.
Технические характеристики:

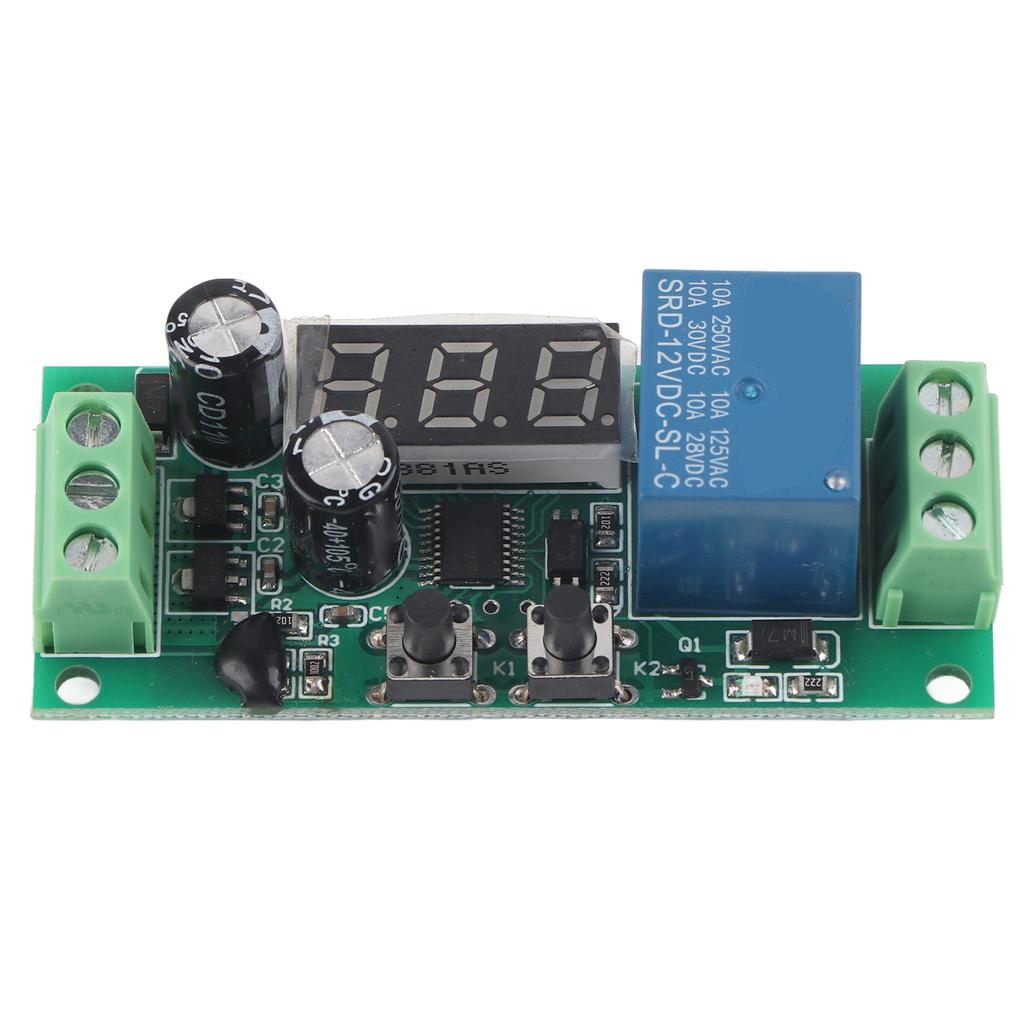

Тип объекта: Модуль обнаружения постоянного напряженияМатериал: печатная плата
Рабочее напряжение: DC12V
Диапазон измерения: DC0 55В
Срок службы реле: 100 000 раз
Точность измерения: 12-битный АЦП-чип
Описание интерфейса:
Входной терминал:
VCC: Положительный источник питания
GND: Отрицательный источник питания
АО: Положительный полюс измеряемого напряжения
GND: Отрицательный полюс измеряемого напряжения
Выход:
Северная Каролина: Терминал С ЧПУ
COM: COM-терминал
НЕТ: НЕТ терминала
Описание клавиш:
К1: Короткое нажатие для регулировки, долгое нажатие в течение 2 секунд для включения/выключения дисплея
К2: Короткое нажатие для регулировки выбранного времени положения плюс 1 длительное нажатие в течение 0,5 секунды, режим отображения +1
Функция продукта (когда отображается измеренное напряжение, длительное нажатие кнопки K2 в течение 0,5 секунды, чтобы настроить режим +1):
1: Мониторинг заряда: Когда измерение ниже напряжения VL, реле закрывается, а напряжение выше VH, реле отключается.;
С. 2: Мониторинг разряда: Когда измерение выше напряжения VH, реле закрывается, а напряжение ниже, чем VL, реле отключается;
П 3: Втянуть Вне Интервала: Когда напряжение хода находится между VL и VH, реле отключается, а в других случаях реле закрывается.;
С. 4: В зоне Заезд: Когда измеренное напряжение находится между VL и V2H, реле втягивается, в противном случае реле выключено
С. 5: Чрезмерное всасывание: Когда измерение выше напряжения VL, реле закрывается, а напряжение ниже, чем VL, реле отключается;
П 6: Чрезмерное отключение: Когда измерение выше напряжения VL, реле отключается, а напряжение ниже VL и реле поглощает;
Описание параметра настройки (Начальное состояние модуля будет отображать измеренное значение напряжения):
1. Нажмите первую цифру сотен на цифровой индикатор K1, чтобы она замигала, отрегулируйте цифру сотен нижнего предела, нажмите K2 0 9 для изменения и регулировки
2. После настройки сотни, нажмите на второй цифровой индикатор K1 (десятки), чтобы он замигал, нижний предел десятков настроен, нажмите K2 0 9 для изменения и настройки.
3. После настройки цифры десятков нажмите на третий цифровой индикатор K1 , чтобы он замигал, и настройте младший разряд единиц нижнего предела, нажимая K2 0 9 для изменения и настройки
4. После настройки цифры единиц нажмите 4-ю цифровую трубку K1, чтобы замигала цифра сотен, и настройте цифру сотен верхнего предела, нажимая K2 0 9 для изменения и настройки.
5. После настройки разряда сотен нажмите на разряд десятков цифровой трубки 5h K1, чтобы он замигал, настройте разряд десятков верхнего предела, нажмите K2 0 9 для изменения и настройки
6. После настройки цифры десятков нажмите на 6-ю цифровую трубку K1, чтобы она замигала, и настройте цифру единиц верхнего предела, нажимая K2 0 9 для изменения и настройки
7. После настройки разряда единиц нажмите 7-ю кнопку K1, цифровой дисплей вернется в исходное состояние и отобразит измеренное значение напряжения.
Во время указанного процесса настройки, если в течение 2 секунд не будет нажата ни одна клавиша для настройки, система автоматически вернется в начальный интерфейс, и данные настройки будут сохранены.
Список пакетов:
1 x Модуль обнаружения напряжения постоянного тока
