Химическое вещество, вызывающее особую обеспокоенность : никто
Режим отображения : ESP32 WIFI и Bluetooth
Номер модели : ESP32 WIFI и Bluetooth
Тип : TFT
Происхождение : Материковый Китай
разрешение : 480х272
Характеристики:
Цветной экран 1,3,5 дюйма, разрешение 320x480 в основном, большая поддержка 262K цветов (RGB666), отображать красочно.
2. Богатый интерфейс, легко подключить различные периферийные устройства (I2C, SPI, UART и другие периферийные устройства).
3. Поддержка внешних динамиков для воспроизведения звука.
4. Поставляется с трехцветным RGB-индикатором, отображающим различные статусы.
5. Поставляется с резистивным сенсорным экраном, удобным для взаимодействия человека с компьютером.
6. Стандартный интерфейс TYPE-C, удобен для загрузки программ и питания.
7. С разъемом для micro TF-карты, легко расширить объем памяти.
8. Поддержка внешней литиевой батареи, легкий и портативный.
9. Поставляется со схемой управления зарядом аккумулятора, которая может обеспечить безопасную зарядку и разрядку аккумулятора.
10. Предоставьте множество примеров программ, которые легко изучить.
11. Обеспечить техническую поддержку базового драйвера, данные WIKI обновлены онлайн.
12. Тест на старение модуля, многократное тестирование до соответствия военным стандартам для обеспечения долгосрочной стабильности.
Параметр:
Рабочее напряжение: 5.0V
Ток подсветки: 104 мА
Суммарный ток
Сброс ESP32: 40мА
Только дисплей: 160мА
Когда дисплей, динамик и зарядка аккумулятора работают: 510мА
Потребляемая мощность: 0,89 Вт (только работающий дисплей)
Зарядное напряжение литиевого интерфейса: ассортимент: 4.2~6.5(В); типичное значение: 5V
Зарядный ток: Максимальное значение: 500mA; фактическое значение модуля: 290мА
Рекомендуемая спецификация внешнего аккумулятора: Полимеризованная литиевая батарея 3,7 В
Основные параметры управления ESP32
процессор: ESP32-D0WD-V3, двухъядерный 32-битный микропроцессор LX6 Xtensa
Основная частота: 240МГц (Максимум)
объем памяти: 448 КБ ПЗУ + 520 КБ ОЗУ + 16 КБ ОЗУ часов реального времени + 4 МБ внешней QSPI Flash-памяти
WIFI: 2,4 ГГц, режим 802.11b/g/n
Bt: Стандарты Bt V4.2 BR/EDR и Bt LE
Рабочее напряжение: DC 3.0-3.6V
Рабочая Температура: -40 ~ 85 °C
Параметры жидкокристаллического экрана
Размер экрана: 3.5inch
Тип экрана: TN TFT
разрешение: 320xRGBx480(пикселей)
Эффективная область отображения: 48.96(W)x73.44(ЧАС)(мм)
Количество цветов: Максимум: 262к(RGB666), Общие: 65 тыс.(РГБ565)
Драйвер IC: ST7796U
Интерфейс дисплея: 4-линейный SPI (подключено к ESP32)
Размер пикселя: 0.153(ЧАС)x0.153(мм)
Угол обзора: 12 ЧАСОВ
Яркость подсветки (типичный): 300 кд/м2
Тип подсветки: Белый светодиод*6
Рабочая Температура: -10~60℃
Температура хранения: -20~70℃
Параметры сенсорного экрана
Размер эффективной площади: 3,5 дюйма
Тип сенсорного экрана: резистивный сенсорный экран
Разрешение сенсорного экрана: 320х480(пикселей)
Драйвер IC: XPT2046
Размер окна просмотра: 49.50(W)x77.24(ЧАС)(мм)
Коммуникационный интерфейс: SPI
Структурный материал: Пленка ITO + стекло ITO
Рабочая Температура: -10 ~ 60(℃)
Температура хранения: -20 ~ 70(℃)
Параметры размера
LCD: 55,50±0,2(W)x84.96±0.2(ЧАС)x2,5±0,1(D)(мм)(без проводов и основы)
Сенсорная панель: 55,0±0,2(W)x84.36±0.2(ЧАС)x1.20 ±0.1(D)(мм) (без проводов и основы)
Форма модуля: 55,50(W)x101.50(ЧАС)x5.80(D)(мм)

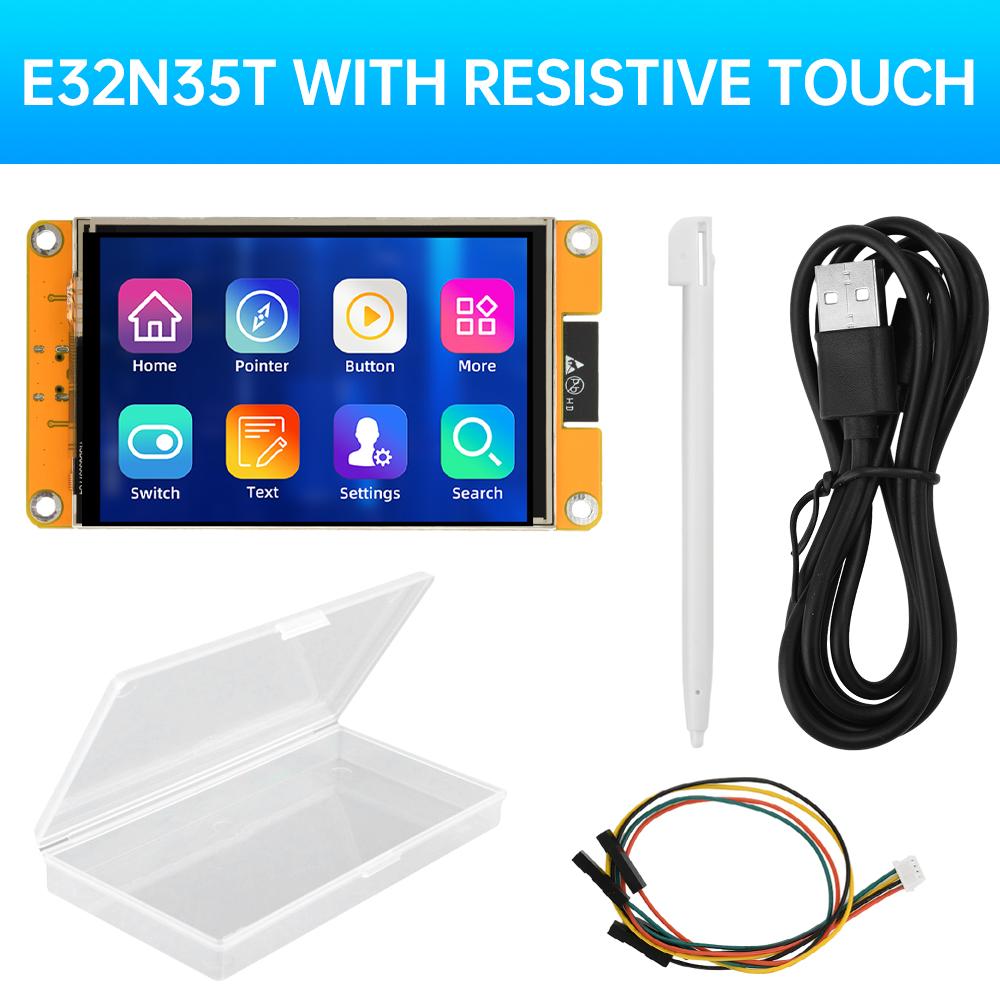

Пакет включает:
Модуль*1
Кабель * 1
Кабель DuPont*1
Стилус*1
метка:да
