Химическое вещество, вызывающее особую обеспокоенность : никто
модель : 5K/10K/20K
Тип : Другие периферийные модули ПЛК
Происхождение : Материковый Китай
Имя бренда : occkic
Характеристики:
1. Встроенный цифровой дисплей отображает значение сопротивления в режиме реального времени, а процесс регулировки интуитивно понятен и нагляден, не требуя использования внешних измерительных приборов.
2. Поддержка выбора мультисопротивления 5K/10K/20K, подходит для различных сценариев применения схем.
3. Использование поворотной ручки, обеспечивающее баланс между эффективностью регулировки и точным считыванием параметров.
4. Промышленный дизайн устойчив к высоким температурам и помехам, обеспечивая стабильную и надежную работу в сложных условиях.
5. Стандартный дизайн интерфейса, простая установка, plug and play, подходит для экспериментальных и разработочных сценариев.
Введение продукта:
Этот продукт представляет собой интегрированное устройство электронной регулировки с регулируемым потенциометром и функцией цифрового дисплея.. Сопротивление потенциометра регулируется с помощью механической ручки, а текущее значение сопротивления отображается в реальном времени на цифровом дисплее.. Оснащен трехзначным цифровым дисплеем, при вращении электричества
При позиционировании текущее значение сопротивления синхронно отображается на трехразрядной цифровой трубке, и параметр сопротивления можно интуитивно получить без необходимости использования внешнего прибора, что упрощает процесс мониторинга.. Этот продукт ориентирован на «расширение дисплея регулировки», упрощая процесс регулировки и мониторинга сопротивления, и подходит для электронных экспериментов, отладки схем, калибровки оборудования и других сценариев.
Параметр:
Входное напряжение: Постоянный ток 4,5 В - 36 В
Температура окружающей среды: -20~70°С
Режим отображения: Трехразрядная цифровая трубка
Описание значения сопротивления:
сопротивление: 5K/10K/20K
Формат отображения (погрешность ± 0,1): 0-5; 0-10； 0-20 [Этот модуль только добавляет функцию отображения значений сопротивления, не улучшая точность значений сопротивления потенциометра.]

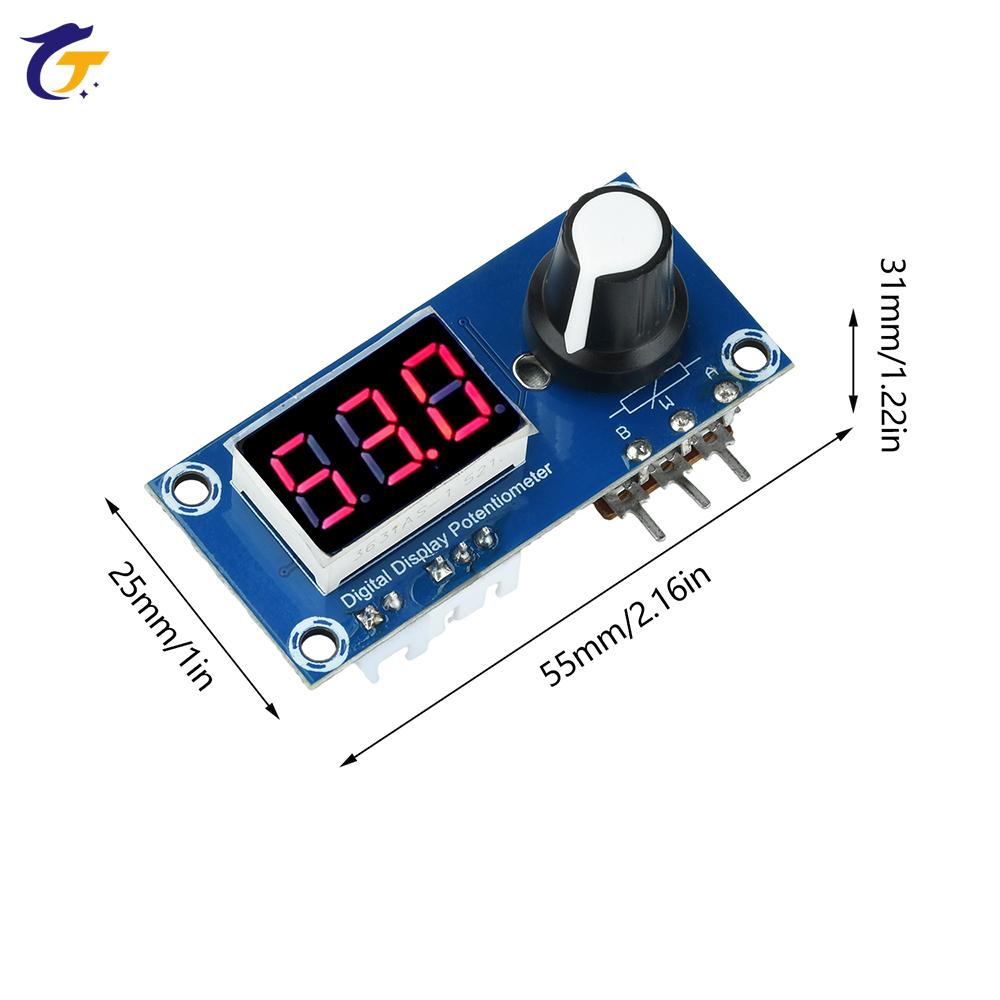

Габаритные размеры: 55мм * 25мм * 31мм (длина, ширина, высота)
Объяснение ошибки сопротивления:
Потенциометры не могут использоваться в качестве прецизионных резисторов. Из-за характеристик потенциометров и производственных погрешностей, погрешность сопротивления потенциометров (относящийся к расстоянию между двумя фиксированными концами A -> B) находится в пределах ± 20%, что обычно считается приемлемым в электронной промышленности. Большинство заводов
Погрешность сопротивления потенциометров, производимых нашей компанией и нашим отечественным производством, составляет от ± 5% до ± 10%, что не оказывает существенного влияния на общее использование.
Определение потенциометра:
Выполняя функцию переменного резистора с регулируемым сопротивлением, он обычно имеет три вывода: два фиксированных вывода A и B и скользящий выходной вывод W.. В процессе регулировки потенциометра сопротивление между A ->W и B ->W обратно пропорционально. Когда A ->W
Когда сопротивление между B и W увеличивается, сопротивление между B и W уменьшается. Этот модуль отображает значения сопротивления между B -> W.
Пакет включает:
Модуль 1X
Сценарий приложения:
1. Изучение электронных экспериментов: При изучении основ электрических цепей можно наглядно продемонстрировать зависимость между изменением сопротивления потенциометров и параметрами цепи. (такие как ток и напряжение), помогая понять принцип работы переменных резисторов и повысить интерактивность экспериментов.
2. Отладка и калибровка схемы: Используется на этапе разработки и отладки электронных устройств, при регулировке сопротивления потенциометров, в сочетании с отображением параметров в реальном времени на цифровых индикаторах, позволяет калибровать напряжение смещения, коэффициент усиления, порог фильтрации и другие параметры в схеме.. Уменьшить зависимость от внешних мультиметров и упростить рабочие процессы.
3. Разработка DIY электронных проектов: Адаптируйте к модулям регулировки громкости, контроллерам яркости, схемам управления скоростью двигателя и другим проектам, изготовленным производителем.. Подключите отладочную плату (такие как STM32) через штыревые соединения для достижения ручной регулировки сопротивления и сбора данных, упрощая процесс сборки проекта.
4. Настройка параметров оборудования: В качестве компонента регулировки параметров в небольших приборах и оборудовании для калибровки датчиков, цифровой индикатор обеспечивает обратную связь в реальном времени о заданном значении при вращении потенциометра. (такие как порог срабатывания сигнализации по температуре, пороговое значение срабатывания по давлению) для повышения эксплуатационного удобства.
