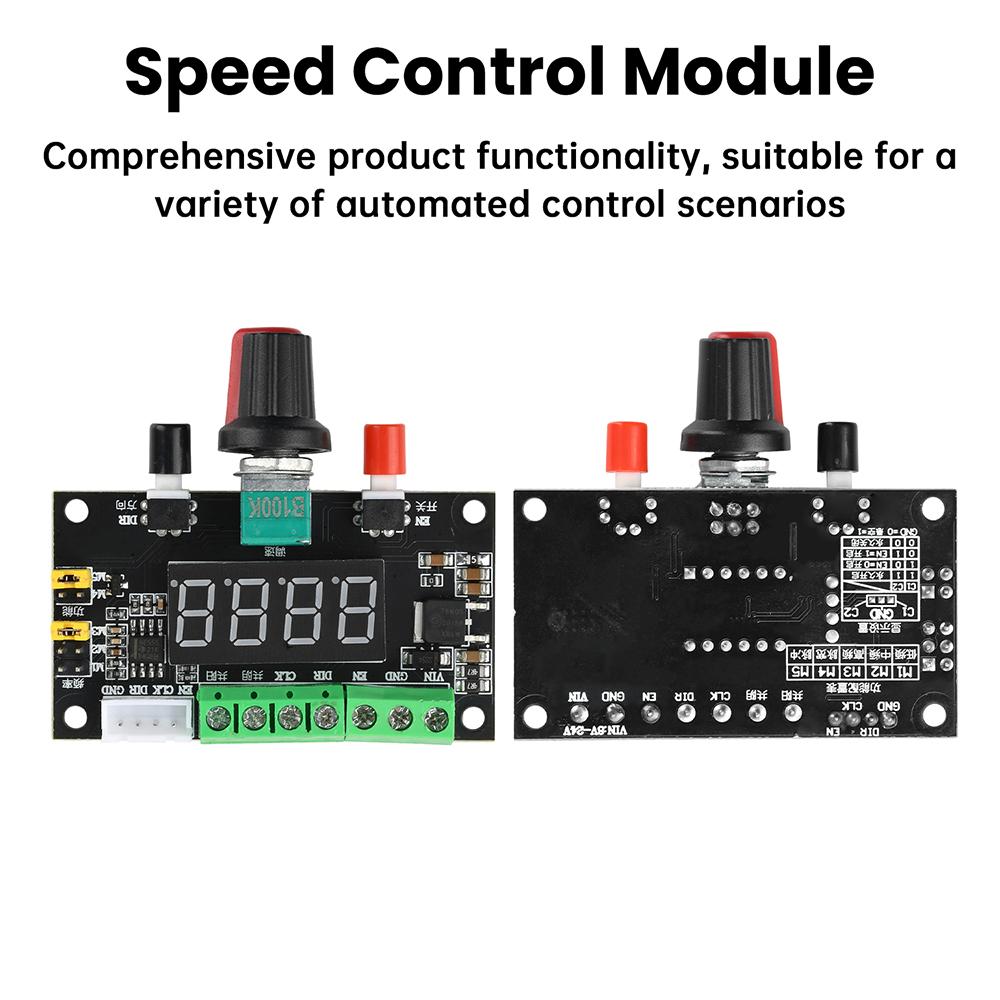

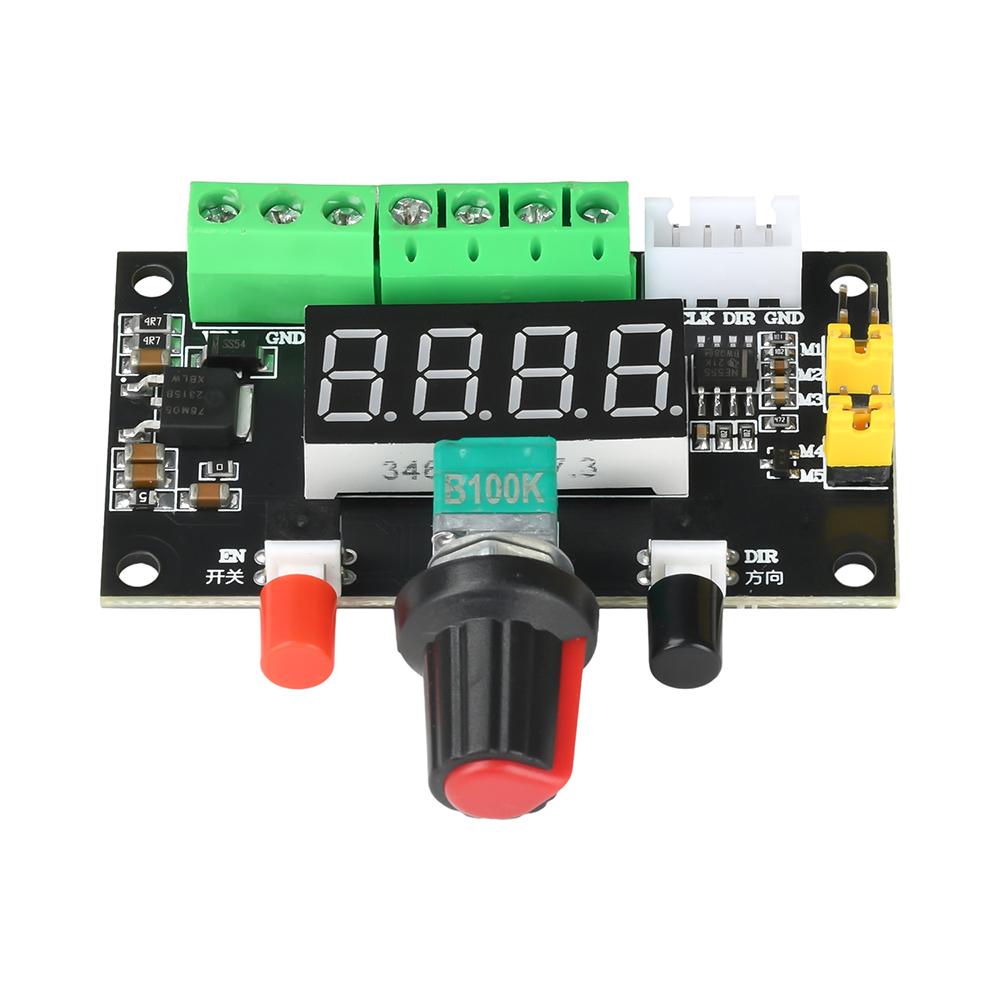

Контроллер шагового двигателя 12 В 24 В с генератором импульсного сигнала PWM, реверсивным вращением и регулировкой скорости для автоматизации

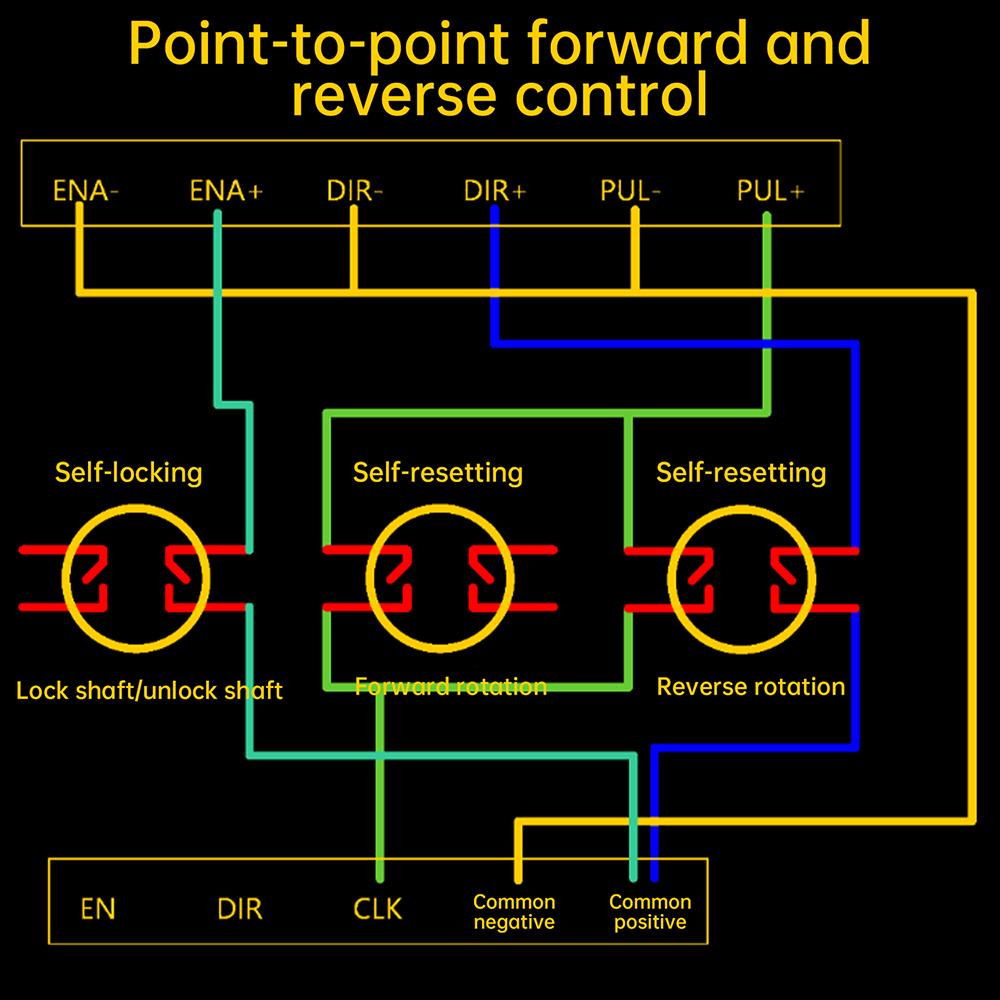

Характеристики 1. Поддерживает питание 12 В/24 В, подходит для различных требований к драйверам шаговых двигателей 2. Обеспечивает управление вперед/назад, гибко решая сложные сценарии 3. Интегрированный модуль управления скоростью для точной регулировки рабочей скорости двигателя 4. Выдает ШИМ-импульсные сигналы с высокой стабильностью и высокой скоростью отклика 5. Комплексная функциональность, подходящая для различных применений в области автоматизации и управления

Параметр 1. Этот модуль является модулем генератора импульсов, который обеспечивает управляющие сигналы для драйвера шагового двигателя.. Для управления шаговым двигателем необходимо установить драйвер. 2. Этот простой контроллер + драйвер шагового двигателя + шаговый двигатель + источник питания постоянного тока могут образовать базовую платформу управления. 3. Контроллер предлагает три варианта низкочастотного сигнала с помощью перемычек.: высокая (от 5,4 кГц до 160 кГц), средний (540 кГц до 16,6 кГц), и низкий (от 80 кГц до 2,4 кГц). 4. Он может генерировать импульсные сигналы или ШИМ-сигналы, выбираемые с помощью настроек перемычек. 5. Частота измерения: PUL и общий катод.

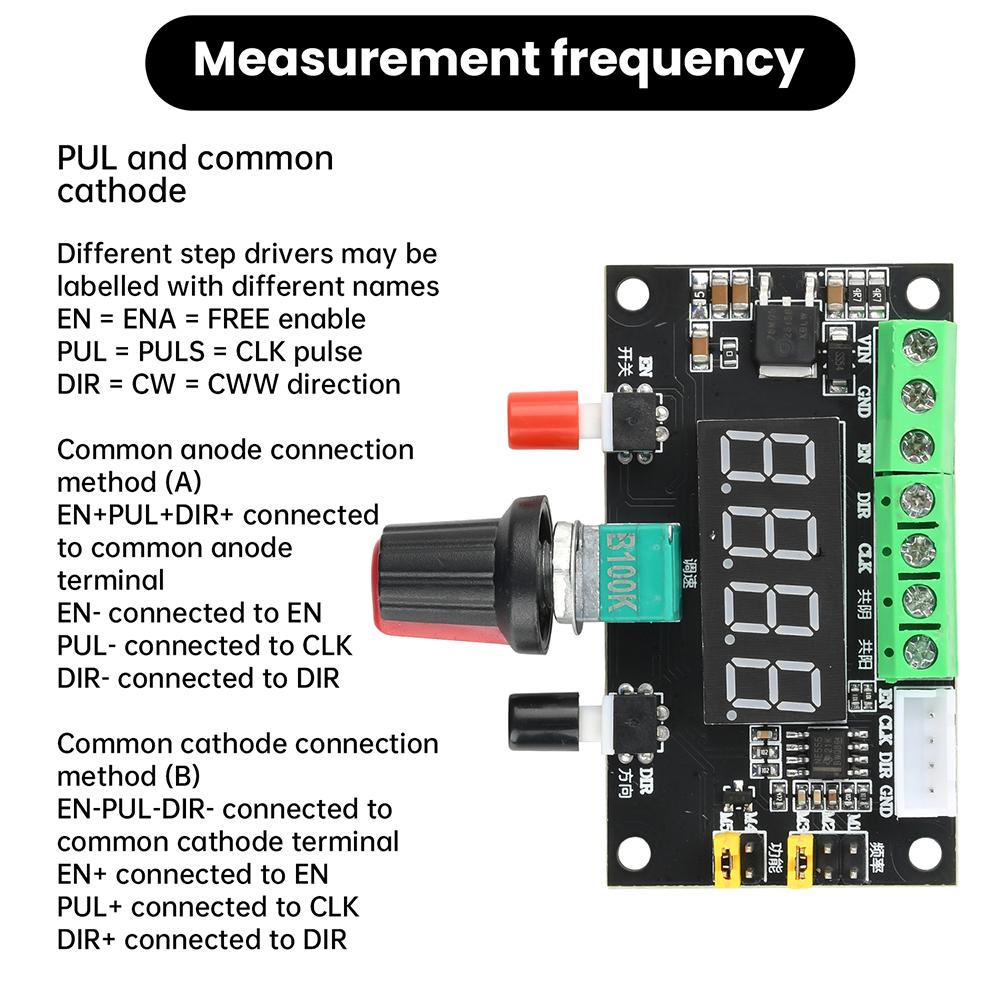

Разные драйверы шаговых двигателей могут использовать разные обозначения: EN = ENA = СВОБОДНОе включение PUL = ПУЛЬС = ИМПУЛЬС CLK DIR = CW = направление CWW

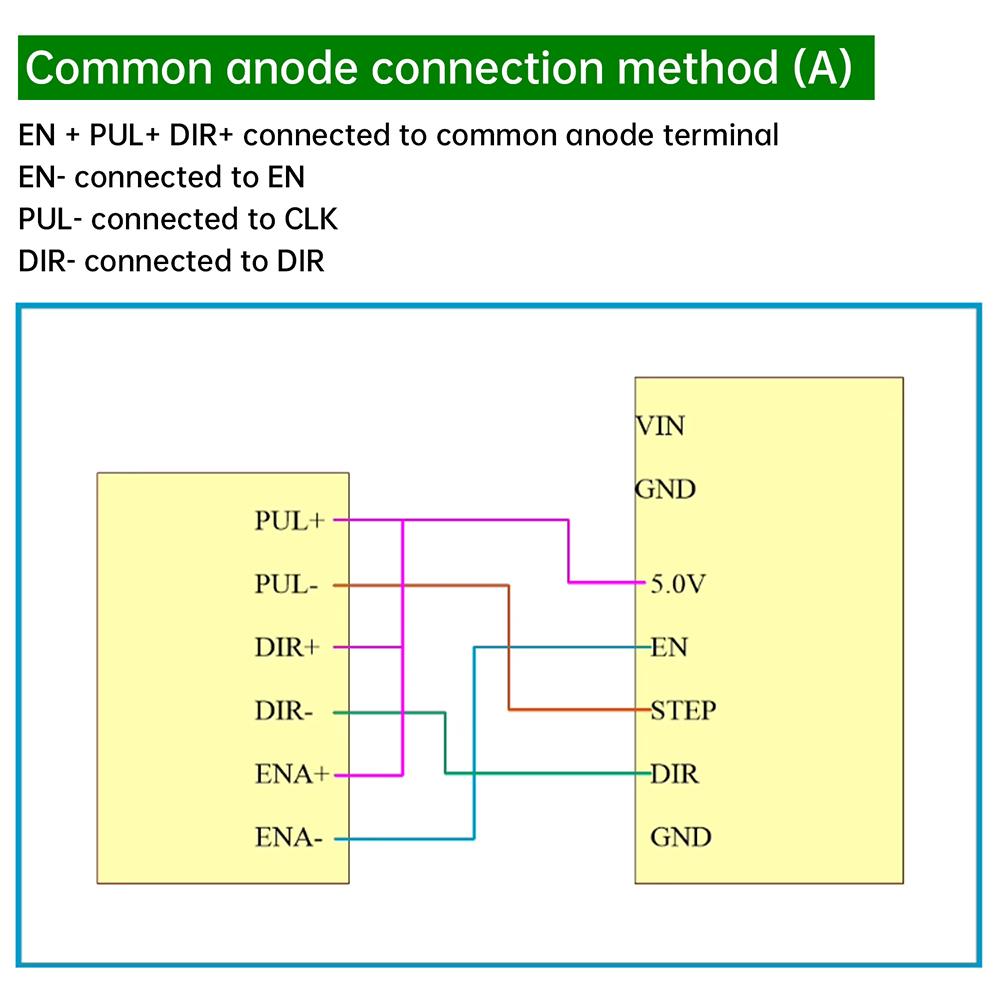

Распространенный метод соединения анодов (К) EN+PUL+DIR+ подключен к клемме общего анода EN- подключен к EN PUL - подключен к CLK DIR- подключен к DIR

Распространенный метод подключения катодов (В) EN-PUL-DIR- подключен к клемме общего катода EN+ подключен к EN PUL+ подключен к CLK DIR+ подключен к DIR

Пакет включает Модуль*1
