Тип : Другие периферийные модули ПЛК
Происхождение : Материковый Китай
Имя бренда : occkic
Точка продажи продукта:
1. С функцией запоминания настроек при выключении
2. Функция защиты от обратной полярности источника питания предотвратит повреждение модуля из-за неправильного подключения источника питания.
3. Точность отсчета времени до 0,01 секунды. 0.1 секунда (минимум) ~ 999 минут (максимум) необязательный
4. Низкое энергопотребление и настройки энергосбережения позволяют выключить область дисплея.
5. Широкий спектр приложений: Его можно применять для управления водяным насосом, управления двигателем, управления световой лентой, управления электромагнитным клапаном и т. д.
Описание товара:

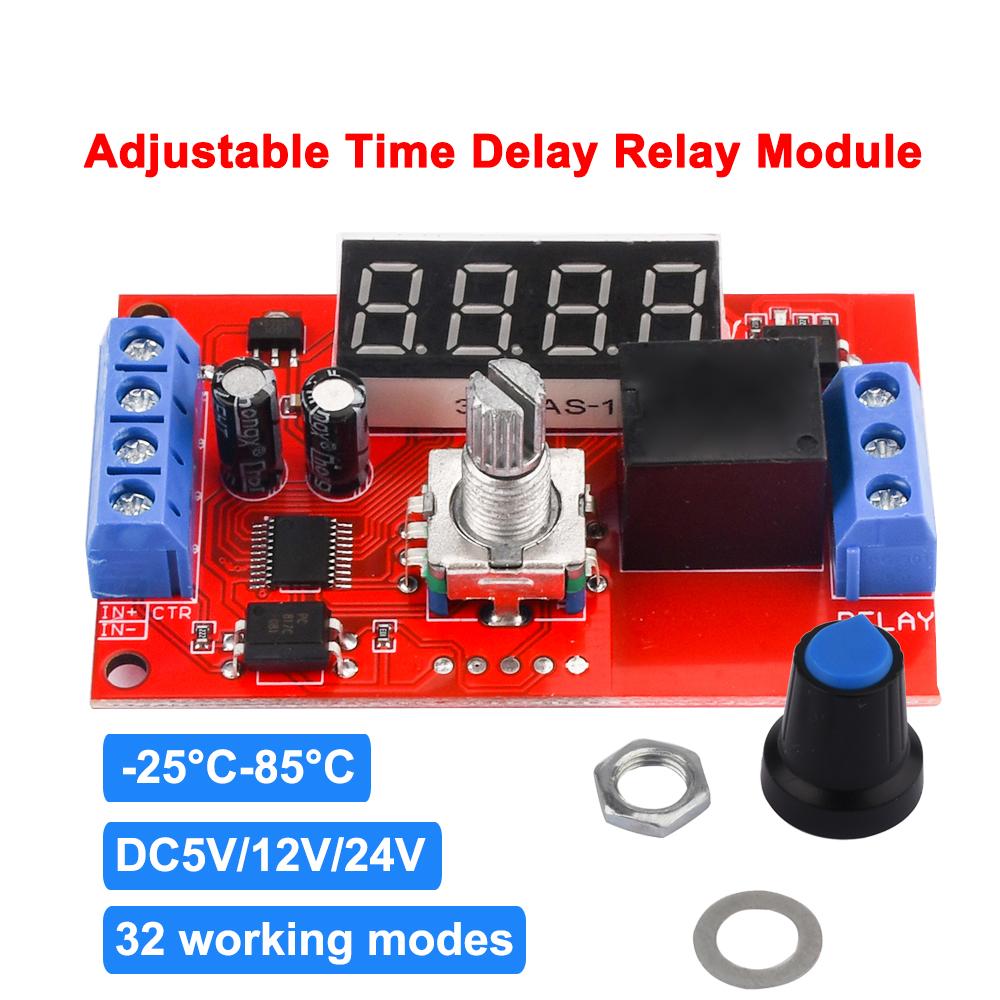

Многофункциональный модуль управления реле специально разработан для пользователей с различными потребностями.. В качестве основного блока управления используется микроконтроллер, и предустановлено 32 функции.. Пользователи могут использовать соответствующие конкретные функции в соответствии с фактическими потребностями. Может применяться для управления водяным насосом, управления двигателем, управления световой лентой, управления электромагнитным клапаном и т. д.
Параметры продукта:
Наименование товара: Многофункциональное реле времени
Номер реле V: DC5V/12V/24V опционально
Входное напряжение: Версия 5 В: Блок питания DC5V; Версия 12 В: Блок питания DC12V; Версия 24 В: Блок питания DC24V
Выходная нагрузка: Постоянный ток 30 В, максимум 10 А. Переменный ток 250 В, максимум 5 А.
Триггерный сигнал: Версия 5 В (высокий уровень: 5V); Версия 12 В (высокий уровень: 12V), Версия 24 В (высокий уровень: 24V) и низкий уровень — это OV.
Ток покоя: 20 мА
Рабочий ток: 60мА
Рабочая температура: -25°C-85°C
Выключение памяти: да
Описание порта проводки:
Входное постоянное напряжение, положительный полюс: Постоянный ток+
Вход постоянного тока, отрицательный полюс: округ Колумбия-
Положительный полюс входного клеммного блока сигнала: ИН+
Отрицательный полюс входного клеммного блока сигнала IN-: В-
Нормально открытый контакт реле замыкается с COM при срабатывании реле и размыкается, когда оно не срабатывает.: НЕТ
Интерфейс публичного порта реле COM: COM
Когда нормально замкнутый контакт реле не подключен, реле закорочено с COM и разомкнуто, когда соединение замкнуто.: Северная Каролина
Рабочий режим (32 типа)
С-11: Режим ходьбы, втягивать по сигналу, отключать без сигнала.
П-12: Режим самоблокировки: состояние реле переключается один раз при каждом срабатывании.
С-13: После срабатывания реле замыкается и размыкается через задержку времени A; триггер недействителен во время задержки.
С-14: После срабатывания реле замыкается и размыкается через задержку времени A; Срабатывание запускает повторный отсчет времени во время задержки.
С-15: После срабатывания реле срабатывает и выключается через задержку A времени.; запускает кумулятивное отсчет времени во время задержки.
С-16: После срабатывания реле втягивается и отключается после задержки времени А; сброс триггера во время задержки (реле отключено)
С-17: После срабатывания реле замкнуто в течение времени действия сигнала. Входной сигнал исчезает, и реле размыкается с задержкой A.; Когда реле снова срабатывает во время задержки, отсчет времени останавливается до тех пор, пока не исчезнет последний сигнал, а задержка представляет собой Отключение после времени.
С-18: После включения питания реле немедленно замкнется и отключится через задержку в A секунд.; до следующего включения питания.
П-21: Подайте сигнал, реле сработает с задержкой в A времени.
С-22: Подавать непрерывный сигнал, после превышения времени A реле сработает.; Когда сигнал пропадет, реле будет отключено.
С-23: Если сигнал пропадает более чем на время A, реле будет замкнуто.; Если есть сигнал, реле будет отключено.
П-24: Подавать непрерывный сигнал, через время A реле сработает.; Если сигнал пропадет на время А, реле будет отключено.
Р-25: При подаче непрерывного сигнала, после истечения времени A, реле сработает (притянется).; Подайте непрерывный сигнал снова, после истечения времени A реле отключится
С-26: Когда будет дан сигнал, реле замкнется через A времени; после того, как сигнал исчезнет, реле будет снова закрыто на A секунды, а затем остановлено
С-27: Когда есть импульсный сигнал (поднимающийся или падающий край), реле разомкнуто, и если отсутствует импульсный сигнал, реле срабатывает после задержки времени A (Непрерывный высокий или непрерывный низкий уровень считается отсутствием импульса).
С-28: После включения питания реле сработает через время задержки A до выключения питания.
П-31:. После включения реле срабатывает на время A и отключается на время B, бесконечный цикл; Выключите питание, чтобы остановить.
С-32: Есть непрерывный сигнал, реле срабатывает на время A, отключается на время B, бесконечный цикл; сигнал пропадает, и цикл завершается.
С-33: Подайте сигнал один раз, реле будет замкнуто на время A и разомкнуто на время B, и цикл будет бесконечным; подать другой сигнал для завершения цикла.
С-34: После включения питания, после задержки времени A, реле срабатывает (притягивается) и отключается после времени срабатывания B.
С-35: Подайте сигнал один раз, и после задержки времени A реле сработает (притянется) и отключится после времени срабатывания B.
С-36: Подайте непрерывный сигнал, по истечении времени A реле замкнется, а по истечении времени B разомкнется.; сигнал пропадает, таймер сбрасывается, и реле отключается.
П-37: При наличии сигнала реле автоматически отключится через время A, а затем отсчитает время B после отключения.. Сигнал запуска недействителен в течение времени A+B.
С-38: При наличии сигнала реле автоматически отключится через время A, затем отсчитает время B после отключения и снова автоматически отключится через время A.
С-41: Нет действия при наличии сигнала; триггер при исчезновении сигнала; Реле срабатывает и отключается после задержки времени А.
С-42: Сигнал пропадает, и реле замыкается после задержки времени A; реле отключается после задержки времени B.
С-43: Сигнал исчезает. После того, как время ожидания превысит время A, реле замыкается; после времени задержки B реле отключается.
П-44: После включения питания реле будет замкнуто на время A и разомкнуто на время B; После C циклов реле будет отключено и остановится.
С-45: Нет реакции после включения питания; После подачи сигнала реле будет замкнуто на время A и разомкнуто на время B; После C циклов реле будет отключено для остановки.; если будет дан сигнал, это будет выполнено снова.
С-46: После того, как сигнал будет подан более чем A раз, реле сработает.; продолжает затягивать; Выключите питание, чтобы остановить.
С-47: После того, как сигнал будет подан более чем A раз, реле замкнется.; После наступления времени B, соединение будет разорвано.
П-48: В течение времени C, после того как сигнал будет подан непрерывно более A раз, реле замкнется, а затем остановится через B времени.
Список доставки
Реле*1
Колпачок кнопки*1
Винтовая деталь*2
метка:да
Материал: бумага
