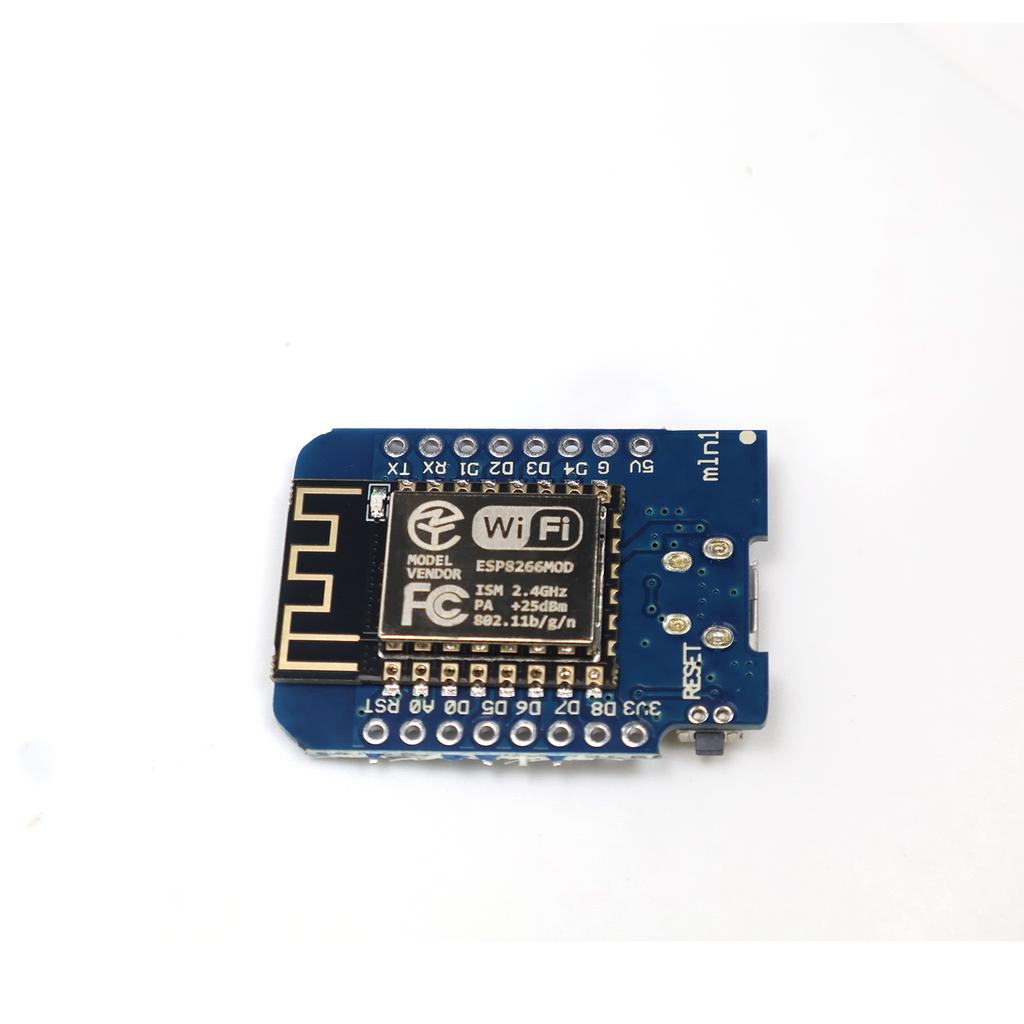

D1 Mini ESP8266 Плата разработки Type-C CH340G WiFi ESP-12F Lua 3.3V С выводами для Arduino NodeMCU IoT Беспроводной модуль DIY

Химическое вещество, вызывающее особую обеспокоенность : никто Тип : модуль Происхождение : Материковый Китай Состояние : новый

D1 Mini ESP8266 Плата разработки Type-C CH340G WiFi ESP-12F Lua 3.3V С выводами для Arduino NodeMCU IoT Основные характеристики и преимущества Чип ESP8266EX: 80/160 МГц, встроенный WiFi.

Тип C интерфейс: Реверсивная вилка, питание и программирование.

CH340G USB‑к‑UART: Стабильная загрузка, простой драйвер.

Вай-фай: 802.11 b/g/n – готов для IoT.

Мультиплатформенный: Arduino IDE, MicroPython, Lua (NodeMCU).

компактный: 34,2×25,6 мм, совместимый с макетной платой.

Богатый ввод/вывод: 11 цифровых (ШИМ/I2C/прерывание), 1 аналоговый (3,3 В). Описание товара Нужна компактная, мощная WiFi-плата с Type-C? D1 Mini Type-C — ваш лучший выбор. На базе ESP8266EX, порт Type-C, CH340G, поддерживает Arduino IDE, MicroPython, Lua. 11 цифровых входов/выходов + 1 аналоговый вход – достаточно для большинства датчиков и исполнительных механизмов. Type-C двусторонний, больше не нужно угадывать, какой стороной вставлять. Идеально подходит для умного дома, сенсорных сетей и IoT-проектов. Бортовая антенна pcB. Полные примеры и документация включены. Краткое руководство пользователя и важные советы Что это делает и что вам нужно Эта доска:

Приложения WiFi IoT

Поддержка Arduino IDE, MicroPython, Lua

11 цифровых входов/выходов + 1 аналоговый вход Эта доска НЕ: Включает Bluetooth, напрямую управляет мощными нагрузками, включает аккумулятор Вам понадобится: Кабель данных Type-C (поддерживающий передачу данных), компьютер (драйвер и IDE), датчики/исполнительные механизмы В коплект входит: Плата D1 Mini Type‑C × (согласно артикулу) ️ Важно: Мощность: Через Type‑C (5V) или пин 5В (4,5-5,5 В). НЕ подавайте питание через пин 3,3 В.

Логический уровень: Все GPIO 3.3В. Никогда не подавайте 5 В напрямую – используйте преобразователи уровней.

Режим загрузки: Удерживайте кнопку FLASH (GPIO0) → нажмите RST → отпустите FLASH.

Текущий лимит: Выход 3,3 В общий ≤300 мА. Используйте внешние драйверы для нагрузок с высоким током.

Вход АЦП: Макс. 3,3 В. АЦП ESP8266 нелинейный – используйте усреднение. Общие вопросы Не удается загрузить?

Проверьте драйвер CH340G – появляется COM-порт.

Вручную войти в режим загрузки (ВСПЫШКА+СБРОС) затем попробуйте снова.

Используйте кабель Type‑C с поддержкой передачи данных (некоторые — только питание).

Проверьте выбор платы.

Type‑C против Micro USB? Та же плата, просто другой разъем. Type‑C является реверсивным и более современным. Выбирайте в зависимости от предпочтений в отношении кабеля.

Нестабильный Wi-Fi?

Используйте блок питания 5 В / 500 мА или мощнее.

Держите печатную плату антенны подальше от металла.

Уменьшить мощность передатчика: WiFi.setTxPower(WIFI_POWER_8_5dBm);

Напряжение на выходе GPIO? 3.3В ВЫСОКИЙ. Не подключайте устройства 5 В напрямую.

АЦП нестабилен? Используйте усреднение, добавьте конденсатор 0,1 мкФ на A0 или используйте внешний АЦП. Характеристики модель: D1 Mini Type‑C (ESP8266)

чип: ESP8266EX

Часы: 80/160 МГц

вспышка: 4 МБ

SRAM: 80 КБ

Вай-фай: 802.11 б/г/н (2,4)

USB‑к‑UART: CH340G (Тип-C)

Цифровой ввод/вывод: 11 (D0-D10)

Аналоговый вход: 1 (A0, 0–3,3 В, 10-битный)

ШИМ-контакты: Д1-Д10 (программная ШИМ)

I2C: D2(SDA), Д1(СКЛ)

SPI: Д5(СКК), Д6(МИСО), Д7(МОСИ), Д8(CS)

Логический уровень: 3,3 В

Напряжение питания: 5V (Type‑C или пин 5 В)

Габаритные размеры: 34,2×25,6 мм

Вес: ~ 5 г уведомление: Из-за ручного измерения допускается погрешность 1–3 мм. Цвета могут немного отличаться.

метка:да

Wi-Fi-версия: 802.11b Скорость передачи данных LAN: 30 МБ/с Количество портов LAN: 1 Скорость беспроводной передачи данных 2,4 ГГц: 30 МБ/с
