Характеристики:
1. Широкий диапазон входного напряжения от 6 до 30 В со стабильным синхронным выходом ±5 В, легко решающий задачи электропитания

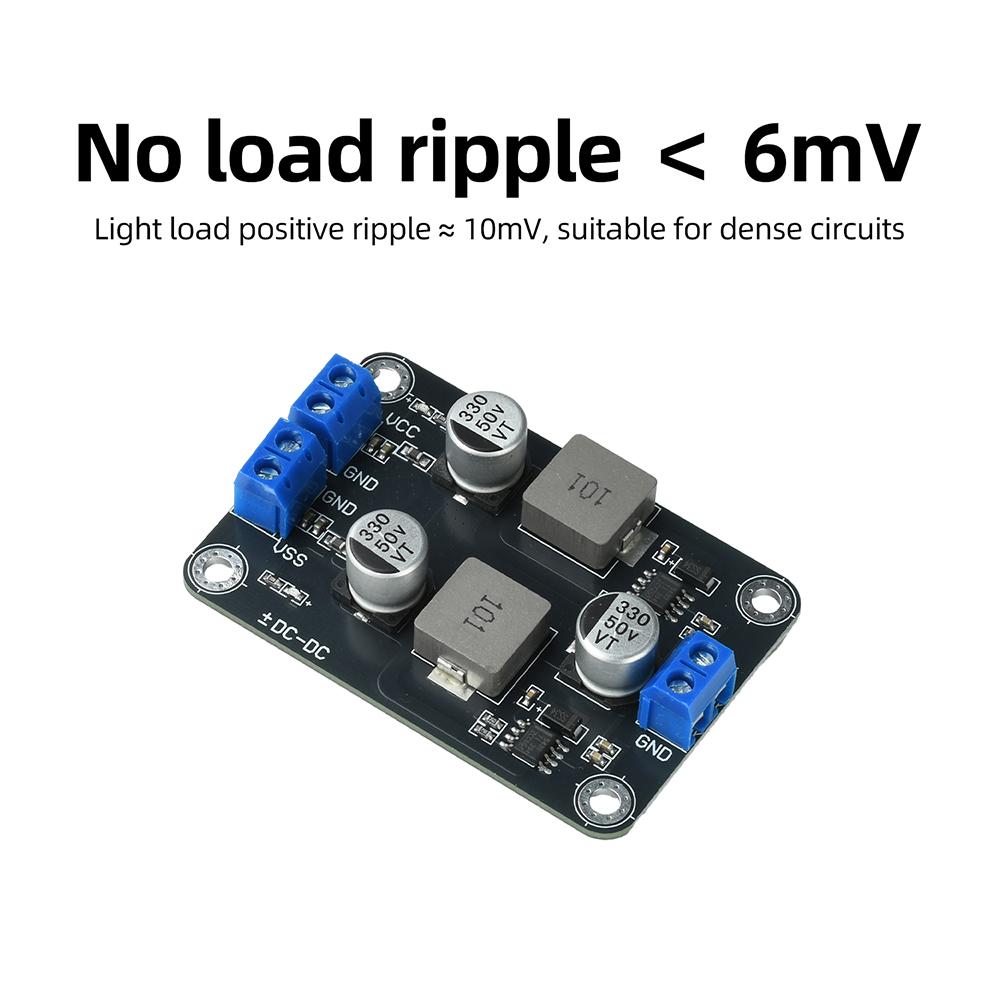

2. Пульсации без нагрузки < 6 мВ; пульсации положительного полупериода при малом нагрузке ≈ 10 мВ, подходит для схем высокой плотности
3. Теоретический пиковый ток 3 А; рекомендуемый непрерывный рабочий ток 1 А, балансирующий мощность и стабильность

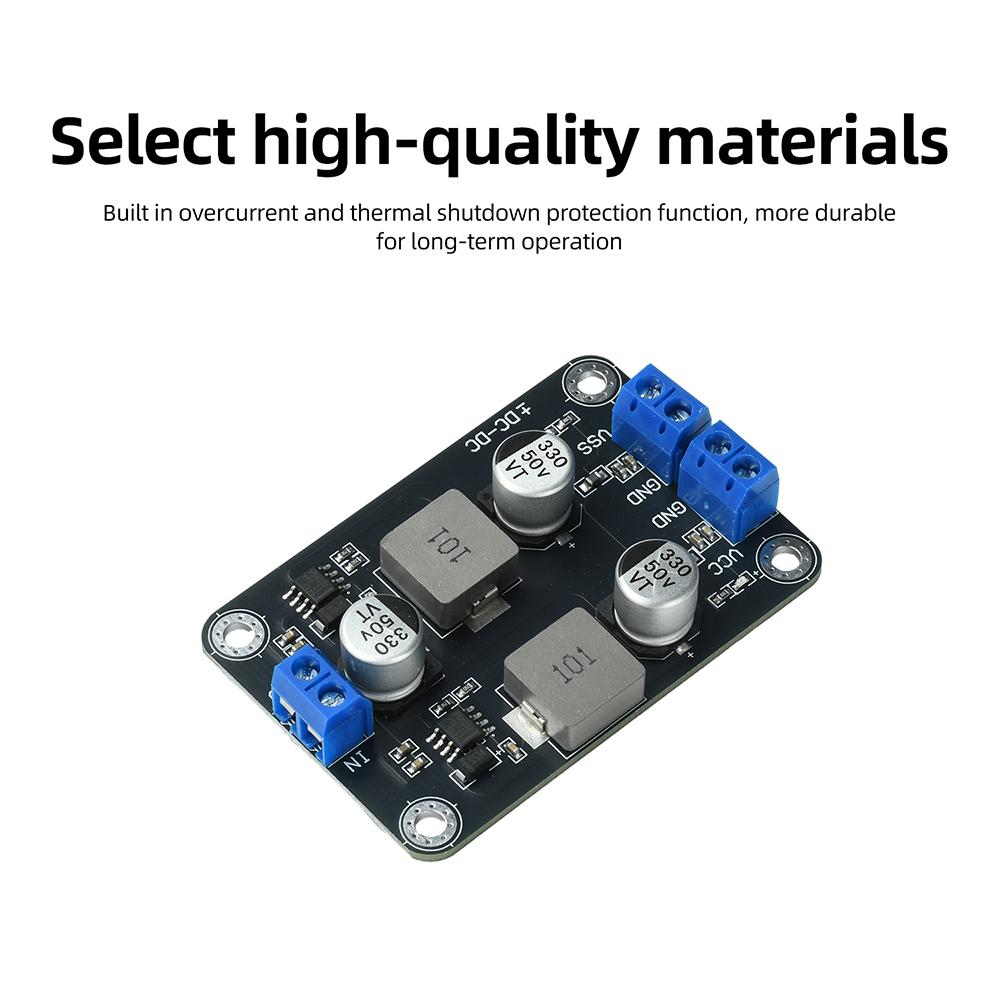

4. Изготовлен из высококачественных материалов и оснащен встроенной защитой от перегрузки по току и тепловой защитой для долговечности.
5. Однокристалльная конструкция с двумя выходами упрощает проектирование и обеспечивает высокопроизводительное управление питанием в компактном форм-факторе.
характеристики продукта
Имя модуля: Модуль TPS5430
Тип модуля: Импульсный источник питания (Однополярное питание на положительный/отрицательный выход)
Диапазон входного напряжения: 6В–30В (Понижающий преобразователь; Входное напряжение должно быть как минимум на 2 В выше выходного)
Диапазон выходного напряжения: ±5В
Выходной ток: 1A
Частота переключения: 500 кГц
премьера продукта
1. Максимальный выходной ток: 1А.
Согласно официальному техническому описанию, максимальный теоретический выходной ток составляет 3 А.; однако на этом уровне чип будет генерировать тепло, и пульсации выходного напряжения увеличатся. Поэтому, когда потребляемая мощность превышает 6 Вт, для обеспечения нормальной работы модуля обязательно установите радиатор для микросхемы TPS5430, чтобы рассеять тепло и предотвратить ненужное повреждение.. Рекомендуемый максимальный выходной ток составляет 1 А.
2. Эффективность модуля: Чем выше входное напряжение, тем ниже выходная эффективность блока питания.; Эффективность блока питания также снижается по мере уменьшения нагрузки; Эффективность на стороне отрицательного напряжения ниже, чем на стороне положительного напряжения.
Например, при входном напряжении 12 В и выходном напряжении ±5 В, когда выход подключен к нагрузке 10 Ом, КПД по стороне выхода +5 В составляет не менее 82%, а КПД по стороне выхода -5 В составляет не менее 75%.
3. Пульсация выходного напряжения постоянного тока модуля
При входном напряжении 12 В и выходном напряжении ±5 В пульсации менее 6 мВ в условиях холостого хода.. При подключении выхода к нагрузке 10 Ом пульсации на выходе +5 В составляют примерно 10 мВ, а пульсации на выходе -5 В составляют примерно 40 мВ.
Чем выше входное напряжение, тем больше пульсации.; Чем больше нагрузка, тем больше пульсация выходного напряжения.
содержимое пакета

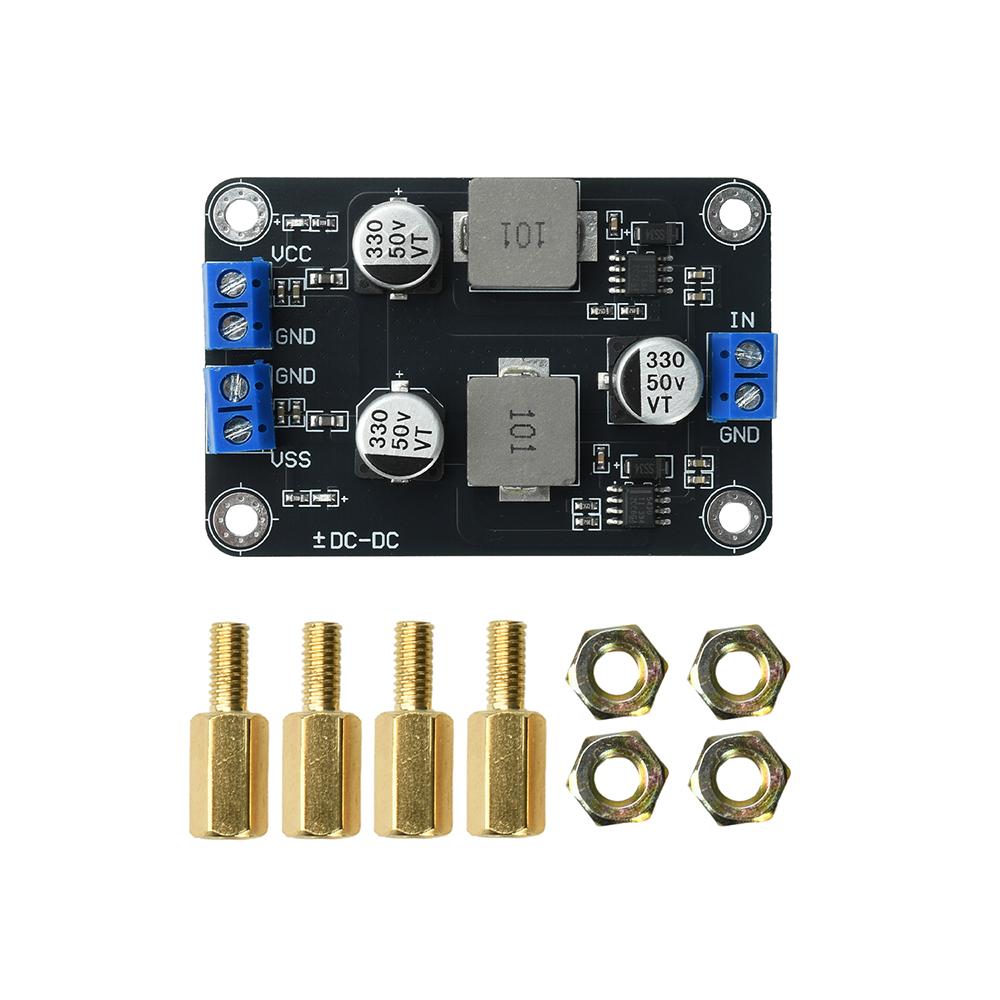

Модуль × 1
